R87B

產品特色

簡易迅速安裝型軸流風扇組合，單連裝、二連裝、三連裝型強勢登場！

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

採用便於加工、可隱藏加工面痕跡之方形安裝孔。

實現上下選擇外罩開閉（狹小空間也便利）。

附屬品豐富（手指誤觸保護罩、過濾器、電源線、安裝螺絲）。

更換過濾器、吸排氣口用配件也能自由選購。

搭載風扇為塑膠葉片型號8種、金屬葉片型號8種
各有單連裝到三連裝型一應俱全。

＊表示額定值。

類型	風扇搭載數量	型號	附屬品
高速型塑膠葉片	1	R87B-FA[]A15HPF(R)	過濾器手指誤觸保護罩插頭安裝螺絲
	2	R87B-FA[]A15HPF(R)2
	3	R87B-FA[]A15HPF(R)3
低速型塑膠葉片	1	R87B-FA[]A15LPF(R)
	2	R87B-FA[]A15LPF(R)2
	3	R87B-FA[]A15LPF(R)3
高速型金屬葉片	1	R87B-TA[]A15HPF(R)
	2	R87B-TA[]A15HPF(R)2
	3	R87B-TA[]A15HPF(R)3
中速型金屬葉片	1	R87B-TA[]A15MPF(R)
	2	R87B-TA[]A15MPF(R)2
	3	R87B-TA[]A15MPF(R)3
配件	1用	R87B-N	過濾器手指誤觸保護罩安裝螺絲
	2用	R87B-N2
	3用	R87B-N3
更換用過濾器	共用	R87B-PF01	2枚入

R87B-[]A[]A15[]PF （R）箱型風扇單連裝型

風向（吸風口）

型號	額定電壓 (V)	容許電壓變動範圍（％）	額定轉速 (r/min)＊		最大風量 (m³/min)＊		最大靜壓 (Pa)＊		噪音 (dB)＊		質量
型號	額定電壓 (V)	容許電壓變動範圍（％）	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	質量
R87B-FA1A15HPF	100	額定電壓之 85～110％	2700	3100	1.3	1.5	86	85	49	52	約1,120g
R87B-FA3A15HPF	115
R87B-FA4A15HPF	200
R87B-FA6A15HPF	230
R87B-FA1A15LPF	100	額定電壓之 85～110％	2100	2200	0.9	1	43	42	42	43
R87B-FA3A15LPF	115
R87B-FA4A15LPF	200
R87B-FA6A15LPF	230
R87B-TA1A15HPF	100	額定電壓之 85～110％	2700	3000	1.1	1.3	70	63	45	48	約1,150g
R87B-TA3A15HPF	115
R87B-TA4A15HPF	200
R87B-TA6A15HPF	230
R87B-TA1A15MPF	100	額定電壓之 85～110％	2400	2700	0.8	0.9	41	40	41	44
R87B-TA3A15MPF	115
R87B-TA4A15MPF	200
R87B-TA6A15MPF	230

風向（排風口）

型號	額定電壓 (V)	容許電壓變動範圍（％）	額定轉速 (r/min)＊		最大風量 (m³/min)＊		最大靜壓 (Pa)＊		噪音 (dB)＊		質量
型號	額定電壓 (V)	容許電壓變動範圍（％）	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	質量
R87B-FA1A15HPFR	100	額定電壓之 85～110％	2700	3100	1.3	1.5	86	85	49	52	約1,120g
R87B-FA3A15HPFR	115
R87B-FA4A15HPFR	200
R87B-FA6A15HPFR	230
R87B-FA1A15LPFR	100	額定電壓之 85～110％	2100	2200	0.9	1	43	42	42	43
R87B-FA3A15LPFR	115
R87B-FA4A15LPFR	200
R87B-FA6A15LPFR	230
R87B-TA1A15HPFR	100	額定電壓之 85～110％	2700	3000	1.1	1.3	70	63	45	48	約1,150g
R87B-TA3A15HPFR	115
R87B-TA4A15HPFR	200
R87B-TA6A15HPFR	230
R87B-TA1A15MPFR	100	額定電壓之 85～110％	2400	2700	0.8	0.9	41	40	41	44
R87B-TA3A15MPFR	115
R87B-TA4A15MPFR	200
R87B-TA6A15MPFR	230

＊表示額定值。

•此表的數值為安裝過濾器及外罩的情況下所測量之數值。
•關於搭載軸流風扇單體之數值，請參閱本公司軸流風扇型錄。
•搭載軸流風扇的型號，可由箱型風扇的型號得知，請詳見下方例示。

R87B-[]A[]A15[]PF （R） 2 箱型風扇二連裝型

風向（吸風口）

型號	容許電壓變動範圍（％）	容許電壓變動範圍（％）	額定轉速 (r/min)＊		最大風量 (m³/min)＊		最大靜壓 (Pa)＊		噪音 (dB)＊		質量
型號	容許電壓變動範圍（％）	容許電壓變動範圍（％）	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	質量
R87B-FA1A15HPF2	100	額定電壓之 85～110％	2700	3100	2.6	3	82	45	55	56	約1,800g
R87B-FA3A15HPF2	115
R87B-FA4A15HPF2	200
R87B-FA6A15HPF2	230
R87B-FA1A15LPF2	100	額定電壓之 85～110％	2100	2200	2	2.1	44	42	45	46
R87B-FA3A15LPF2	115
R87B-FA4A15LPF2	200
R87B-FA6A15LPF2	230
R87B-TA1A15HPF2	100	額定電壓之 85～110％	2700	3000	2.5	2.9	68	63	49	52	約1,800g
R87B-TA3A15HPF2	115
R87B-TA4A15HPF2	200
R87B-TA6A15HPF2	230
R87B-TA1A15MPF2	100	額定電壓之 85～110％	2400	2700	1.6	1.8	41	43	44	47
R87B-TA3A15MPF2	115
R87B-TA4A15MPF2	200
R87B-TA6A15MPF2	230

風向（排風口）

型號	額定電壓 (V)	容許電壓變動範圍（％）	額定轉速 (r/min)＊		最大風量 (m³/min)＊		最大靜壓 (Pa)＊		噪音 (dB)＊		質量
型號	額定電壓 (V)	容許電壓變動範圍（％）	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	質量
R87B-FA1A15HPFR2	100	額定電壓之 85～110％	2700	3100	2.6	3	82	45	55	56	約1,800g
R87B-FA3A15HPFR2	115
R87B-FA4A15HPFR2	200
R87B-FA6A15HPFR2	230
R87B-FA1A15LPFR2	100	額定電壓之 85～110％	2100	2200	2	2.1	44	42	45	46
R87B-FA3A15LPFR2	115
R87B-FA4A15LPFR2	200
R87B-FA6A15LPFR2	230
R87B-TA1A15HPFR2	100	額定電壓之 85～110％	2700	3000	2.5	2.9	68	63	49	52	約1,800g
R87B-TA3A15HPFR2	115
R87B-TA4A15HPFR2	200
R87B-TA6A15HPFR2	230
R87B-TA1A15MPFR2	100	額定電壓之 85～110％	2400	2700	1.6	1.8	41	43	44	47
R87B-TA3A15MPFR2	115
R87B-TA4A15MPFR2	200
R87B-TA6A15MPFR2	230

＊表示額定值。

・此表的數值為安裝過濾器及外罩的情況下所測量之數值。
・關於搭載軸流風扇單體之數值，請參閱本公司軸流風扇型錄。
・搭載軸流風扇的型號，可由箱型風扇的型號得知，請詳見下方例示。

R87B-FA1A15HPF型→R87F-A1A15HP型如上
於箱型風扇型號的底線部可知取出搭載風扇的型號。

R87B-[]A[]A15[]PF（R）3箱型風扇三連裝型

風向（吸風口）

型號	額定電壓 (V)	容許電壓變動範圍（％）	額定轉速 (r/min)＊		最大風量 (m³/min)＊		最大靜壓 (Pa)＊		噪音 (dB)＊		質量
型號	額定電壓 (V)	容許電壓變動範圍（％）	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	質量
R87B-FA1A15HPF3	100	額定電壓之 85～110％	2700	3100	3.9	4.5	82	60	56	58	約2,700g
R87B-FA3A15HPF3	115
R87B-FA4A15HPF3	200
R87B-FA6A15HPF3	230
R87B-FA1A15LPF3	100	額定電壓之 85～110％	2100	2200	2.9	3.1	40	39	47	48
R87B-FA3A15LPF3	115
R87B-FA4A15LPF3	200
R87B-FA6A15LPF3	230
R87B-TA1A15HPF3	100	額定電壓之 85～110％	2700	3000	3.8	4.0	68	63	50	53	約2,800g
R87B-TA3A15HPF3	115
R87B-TA4A15HPF3	200
R87B-TA6A15HPF3	230
R87B-TA1A15MPF3	100	額定電壓之 85～110％	2400	2700	2.4	2.8	41	40	45	48
R87B-TA3A15MPF3	115
R87B-TA4A15MPF3	200
R87B-TA6A15MPF3	230

風向（排風口）

型號	額定電壓 (V)	容許電壓變動範圍（％）	額定轉速 (r/min)＊		最大風量 (m³/min)＊		最大靜壓 (Pa)＊		噪音 (dB)＊		質量
型號	額定電壓 (V)	容許電壓變動範圍（％）	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	50Hz	60Hz	質量
R87B-FA1A15HPFR3	100	額定電壓之 85～110％	2700	3100	3.9	4.5	82	60	56	58	約2,700g
R87B-FA3A15HPFR3	115
R87B-FA4A15HPFR3	200
R87B-FA6A15HPFR3	230
R87B-FA1A15LPFR3	100	額定電壓之 85～110％	2100	2200	2.9	3.1	40	39	47	48
R87B-FA3A15LPFR3	115
R87B-FA4A15LPFR3	200
R87B-FA6A15LPFR3	230
R87B-TA1A15HPFR3	100	額定電壓之 85～110％	2700	3000	3.8	4.0	68	63	50	53	約2,800g
R87B-TA3A15HPFR3	115
R87B-TA4A15HPFR3	200
R87B-TA6A15HPFR3	230
R87B-TA1A15MPFR3	100	額定電壓之 85～110％	2400	2700	2.4	2.8	41	40	45	48
R87B-TA3A15MPFR3	115
R87B-TA4A15MPFR3	200
R87B-TA6A15MPFR3	230

R87B-FA1A15HPF型→R87F-A1A15HP型如上
於箱型風扇型號的底線部可知取出搭載風扇的型號。

R87B-N配件／R87B-PF更換用過濾器

選購品零件
R87B-N[]型（配件）

型號	類型	質量
R87B-N	單連裝	約570g
R87B-N2	二連裝	約1,100g
R87B-N3	三連裝	約1,700g

R87B-PF01型（更換用過濾器）

型號	枚數	質量(g/枚)
R87B-PF01	2枚	6

型號		R87B-F	R87B-T
馬達種類		單相屏蔽線圈感應馬達(2極、開放式)
引出端子		端子類型
絕緣等級		IEC B種(130°C) UL A種(105°C) CSA A種(105°C)	IEC B種(130°C) UL A種(105°C)
絕緣阻抗		100 MΩ min. (at 500 VDC) 電源連接部全體與非充電金屬部
絶縁耐壓		AC2,000V (1分鐘)電源連接部全體與非充電金屬部
使用環境溫度		-30～+70°C (不結冰)	-20～+70°C (不結冰)
保存温度		-40～+85°C (不結冰)
使用環境濕度		25～85%RH
保護方式		阻抗保護
材質	框架	鋁鑄合金
材質	葉片	聚碳酸酯	鋼板(黑色烤漆)
軸承		滾珠軸承
適用規格＊		PSE、EN/IEC60335 (CE自我聲明)
認證規格*		cULus	cULus

註. 額定電流為搭載軸流風扇的合計值。
＊對應適用規格、認證規格為搭載軸流風扇所對應之規格。

（單位：mm）

R87B-[]A[]A15[]PF（R箱型）風扇單連裝型

810_dm_1

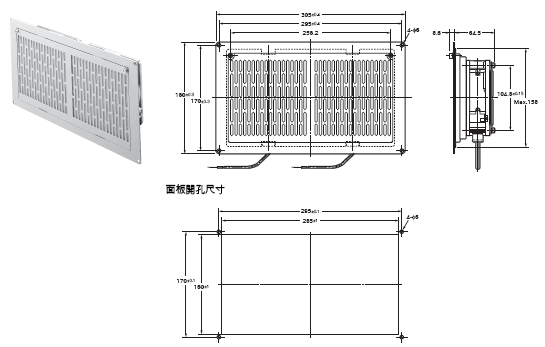

R87B-[]A[]A15[]PF （R） 2 箱型風扇二連裝型

810_dm_2

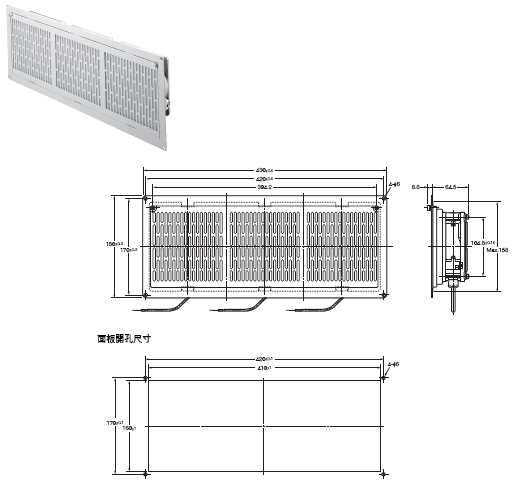

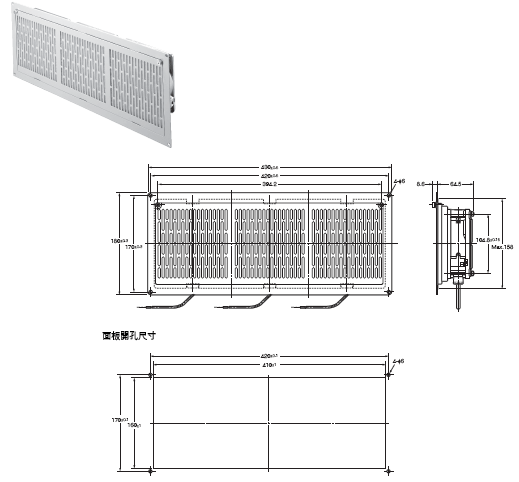

R87B-[]A[]A15[]PF（R）3箱型風扇三連裝型

810_dm_3

R87B-N配件／R87B-PF更換用過濾器

選購品零件

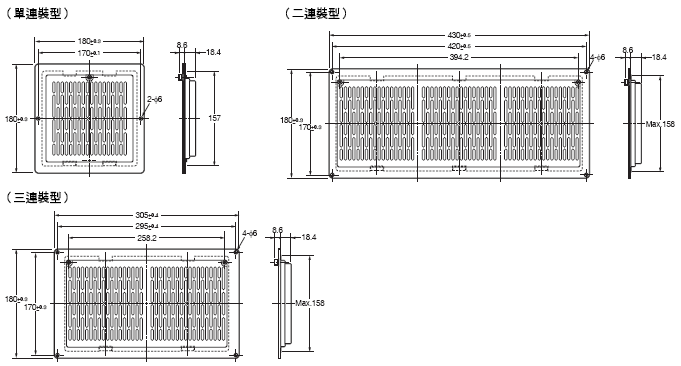

R87B-N[]型（配件）

810_dm_4

註. 面板裁切尺寸與箱型風扇相等。

R87B-PF01型（更換用過濾器）

810_dm_5
