AC軸流風扇
R87F / R87T
兼具低噪音、長壽命、耐環境性的設計。
軸承採用高度可靠性的滾珠軸承。
塑膠葉片有44種規格,金屬葉片有28種規格,各種類型應有盡有。
防水型AC軸流風扇R87T-A[]A15H-WR 型(保護構造IPX7)一應俱全。
系列名稱 | 尺寸(mm) | 型號 |
---|---|---|
R87F 塑膠葉片 |
[]120×t38 | R87F-A[]A15 |
[]120×t25 | R87F-A[]A13 | |
[]92×t25 | R87F-A[]A93 | |
[]80×t38 | R87F-A[]A85 | |
[]80×t25 | R87F-A[]A83 | |
R87T 金属葉片 |
[]120×t38 | R87T-A[]A15H-WR |
Φ 150×t55 | R87T-A[]A07 | |
Φ 150×t38 | R87T-A[]A05 | |
[]120×t38 | R87T-A[]A15 | |
[]80×t38 | R87T-A[]A85 | |
[]80×t25 | R87T-A[]A83 |
選購品(另售)
品名 | 型號 |
---|---|
插頭 | R87F-PC(JT) |
手指誤觸保護罩 | R87F-FG[] |
過濾器 | R87F-FL[](S) |
註. 未附安裝螺絲。

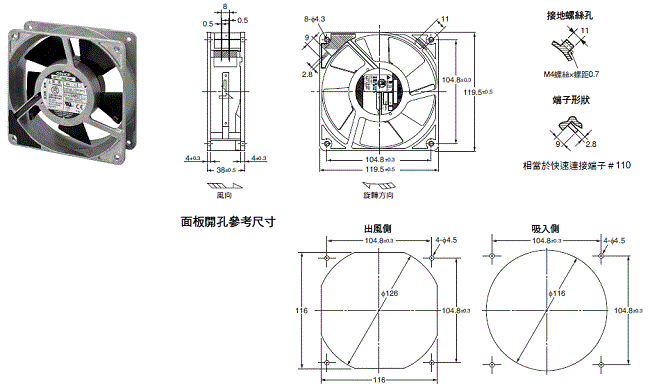

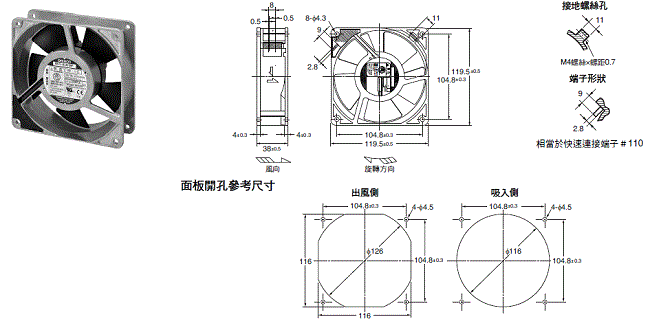

R87F-A[]A15 AC軸流風扇([]120×t38、端子類型)
項目 | 額定電壓 (V) |
允許電壓 變動範圍 (%) |
頻率 (HZ) | 額定電流 (A)* |
額定輸出 (W)* |
額定轉速 (r/min)* |
最大風量 (m3/min)* | 最大静圧 (Pa)* | 噪音 (dB)* |
||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型號 | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | |||
R87F-A1A15HP |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.230 | 0.200 | 15 | 14 | 2750 | 3200 | 2.7 | 3.1 | 93 | 80 | 42 | 46 |
R87F-A3A15HP | 0.190 | 0.170 | |||||||||||||
R87F-A4A15HP | 0.110 | 0.100 | |||||||||||||
R87F-A6A15HP | 0.090 | 0.080 | |||||||||||||
R87F-A1A15MP |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.220 | 0.180 | 15 | 14 | 2450 | 2700 | 2.2 | 2.5 | 64 | 64 | 39 | 42 |
R87F-A3A15MP | 0.180 | 0.160 | |||||||||||||
R87F-A4A15MP | 0.110 | 0.090 | |||||||||||||
R87F-A6A15MP | 0.090 | 0.080 | |||||||||||||
R87F-A1A15LP |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.170 | 0.150 | 11 | 10 | 2100 | 2250 | 2 | 2.1 | 44 | 44 | 36 | 38 |
R87F-A3A15LP | 0.140 | 0.120 | |||||||||||||
R87F-A4A15LP | 0.080 | 0.070 | |||||||||||||
R87F-A6A15LP | 0.070 | 0.060 |
R87F-A[]A13 AC軸流風扇([]120×t25、端子類型)
項目 | 額定 電壓 (V) |
允許電壓 變動範圍 (%) |
頻率 (Hz) |
額定電流 (A)* |
額定輸入 (W)* |
額定轉速 (r/min)* |
最大風量 (m3/min)* |
最大靜壓 (Pa)* |
噪音 (dB)* |
||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型號 | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | |||
R87F-A1A13HP R87F-A3A13HP R87F-A4A13HP R87F-A6A13HP |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.180 0.160 0.090 0.080 |
0.150 0.130 0.075 0.070 |
14 | 12 | 2400 | 2800 | 1.9 | 2.2 | 44 | 42 | 39 | 43 |
R87F-A1A13LP R87F-A3A13LP R87F-A4A13LP R87F-A6A13LP |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.140 0.130 0.080 0.060 |
0.120 0.110 0.060 0.050 |
12 | 10 | 1700 | 2000 | 1.3 | 1.5 | 20 | 24 | 32 | 34 |

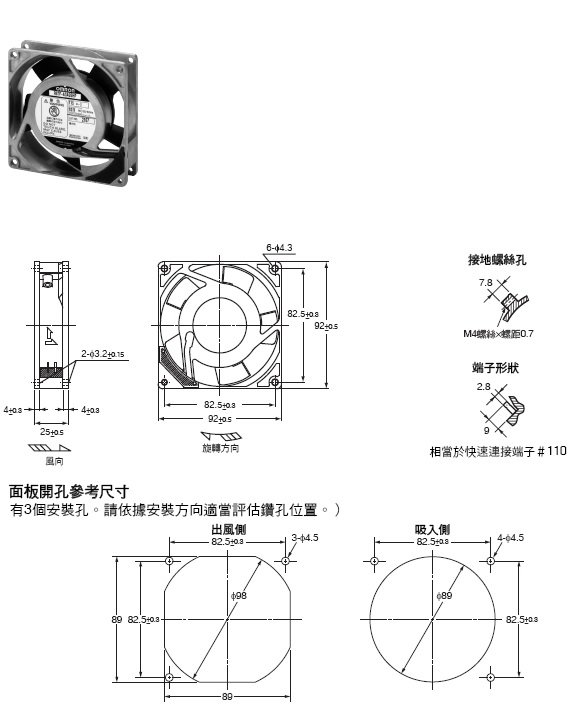

R87F-A[]A93 AC軸流風扇([]92×t25、端子類型)
項目 | 額定 電壓 (V) |
允許電壓 變動範圍 (%) |
頻率 (HZ) | 額定電流 (A)* |
額定輸出 (W)* |
額定轉速 (r/min)* |
最大風量 (m3/min)* | 最大静圧 (Pa)* | 噪音 (dB)* |
|||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型號 | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||
R87F-A1A93HP R87F-A3A93HP R87F-A4A93HP R87F-A6A93HP |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.150 | 0.130 | 13 | 11 | 2550 | 3050 | 0.9 | 1 | 49 | 68.6 | 33 | 36 | |
0.125 | 0.100 | |||||||||||||||
0.070 | 0.060 | |||||||||||||||
0.055 | 0.050 | |||||||||||||||
R87F-A1A93LP R87F-A3A93LP R87F-A4A93LP R87F-A6A93LP |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.100 | 0.085 | 7 | 6 | 1900 | 2200 | 0.7 | 0.8 | 24.5 | 34.3 | 29 | 32 | |
0.090 | 0.075 | |||||||||||||||
0.050 | 0.043 | |||||||||||||||
0.045 | 0.040 |

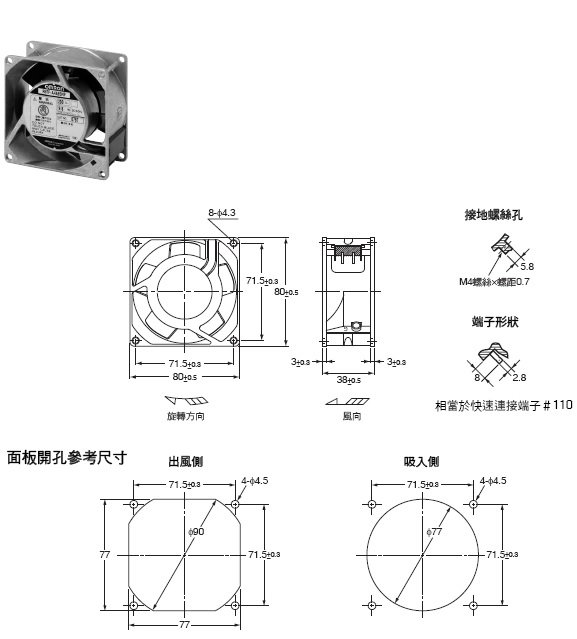

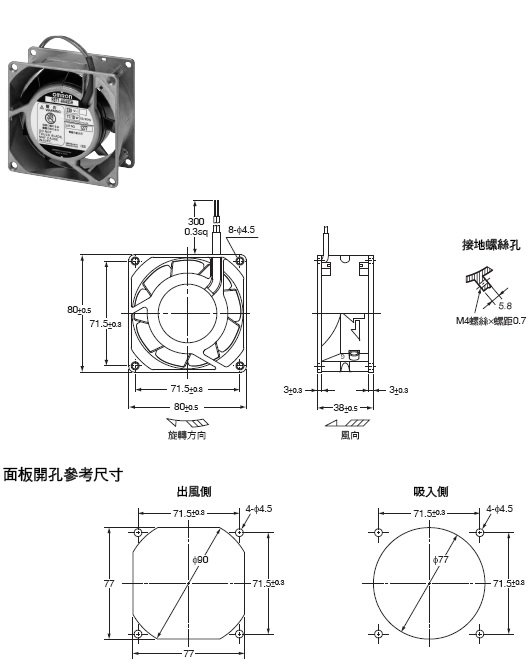

R87F-A[]A85 AC軸流風扇([]80×t38、端子類型)
項目 | 額定 電壓 (V) |
允許電壓 變動範圍 (%) |
頻率 (HZ) | 額定電流 (A)* |
額定輸出 (W)* |
額定轉速 (r/min)* |
最大風量 (m3/min)* | 最大静圧 (Pa)* | 噪音 (dB)* |
|||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型號 | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||
R87F-A1A85HP R87F-A3A85HP R87F-A4A85HP R87F-A6A85HP |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.14 | 0.115 | 10 | 9 | 2700 | 3200 | 0.8 | 0.9 | 42.1 | 58.8 | 32 | 36 | |
0.12 | 0.1 | |||||||||||||||
0.08 | 0.06 | |||||||||||||||
0.06 | 0.05 | |||||||||||||||
R87F-A1A85LP R87F-A3A85LP R87F-A4A85LP R87F-A6A85LP |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.09 | 0.08 | 7 | 6 | 2200 | 2500 | 0.6 | 0.7 | 25 | 32 | 26 | 29 | |
0.08 | 0.07 | |||||||||||||||
0.05 | 0.04 | |||||||||||||||
0.04 | 0.04 |

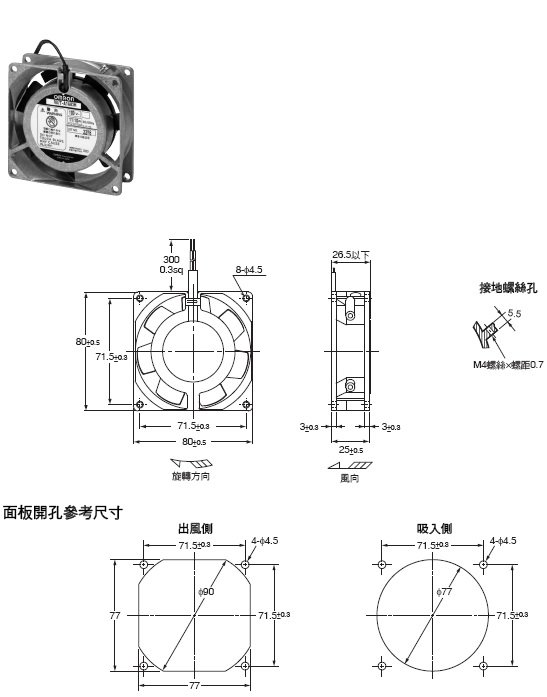

R87F-A[]A83 AC軸流風扇([]80×t25、引線類型)
項目 | 額定 電壓 (V) |
允許電壓 變動範圍 (%) |
頻率 (HZ) | 額定電流 (A)* |
額定輸出 (W)* |
額定轉速 (r/min)* |
最大風量 (m3/min)* | 最大静圧 (Pa)* | 噪音 (dB)* |
|||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型號 | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||
R87F-A1A83H R87F-A3A83H R87F-A4A83H R87F-A6A83H |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.097 | 0.08 | 7 | 6 | 2600 | 3000 | 0.6 | 0.7 | 39.2 | 53.9 | 32 | 36 | |
0.085 | 0.07 | |||||||||||||||
0.048 | 0.041 | |||||||||||||||
0.046 | 0.039 | |||||||||||||||
R87F-A1A83L R87F-A3A83L R87F-A4A83L R87F-A6A83L |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.063 | 0.055 | 5 | 4 | 1900 | 2100 | 0.4 | 0.5 | 19.5 | 23.5 | 28 | 30 | |
0.055 | 0.048 | |||||||||||||||
0.033 | 0.03 | |||||||||||||||
0.028 | 0.024 |

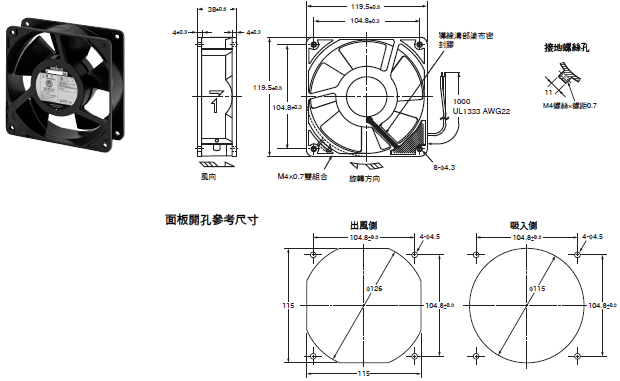

R87T-A[]A15H-WR 防水型AC軸流風扇([]120×t38、引線類型)
項目 | 額定 電壓 (V) |
允許電壓 變動範圍 (%) |
頻率 (HZ) | 額定電流 (A)* |
額定輸出 (W)* |
額定轉速 (r/min)* |
最大風量 (m3/min)* | 最大静圧 (Pa)* | 噪音 (dB)* |
|||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型號 | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||
R87T-A1A15H-WR R87T-A3A15H-WR R87T-A4A15H-WR R87T-A6A15H-WR |
100 115 200 200~230 |
額定電壓之 85~110% |
50/60 | 0.350 | 0.280 | 22 | 20 | 2550 | 2900 | 2.7 | 3.2 | 75.0 | 80.0 | 42 | 46 | |
0.300 | 0.240 | |||||||||||||||
0.170 | 0.135 | |||||||||||||||
0.145 | 0.115 | 15~22 |

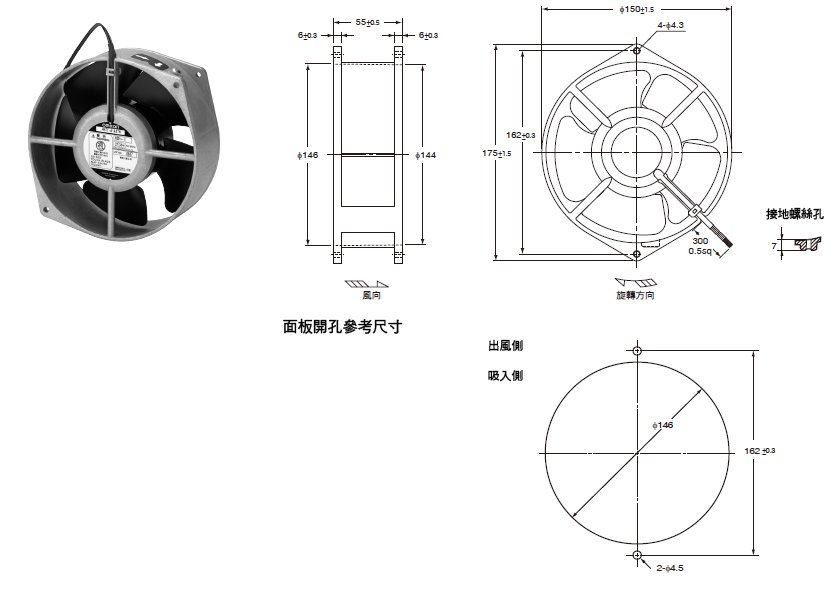

R87T-A[]A07 AC軸流電扇(φ150×t55、引線類型)
項目 | 額定 電壓 (V) |
允許電壓 變動範圍 (%) |
頻率 (HZ) | 額定電流 (A)* |
額定輸出 (W)* |
額定轉速 (r/min)* |
最大風量 (m3/min)* | 最大静圧 (Pa)* | 噪音 (dB)* |
|||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型號 | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||
R87T-A1A07H R87T-A3A07H R87T-A4A07H R87T-A6A07H |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.480 | 0.420 | 43 | 40 | 2800 | 3250 | 5.0 | 5.8 | 118 | 88 | 52 | 56 | |
0.420 | 0.370 | |||||||||||||||
0.240 | 0.210 | |||||||||||||||
0.210 | 0.190 |

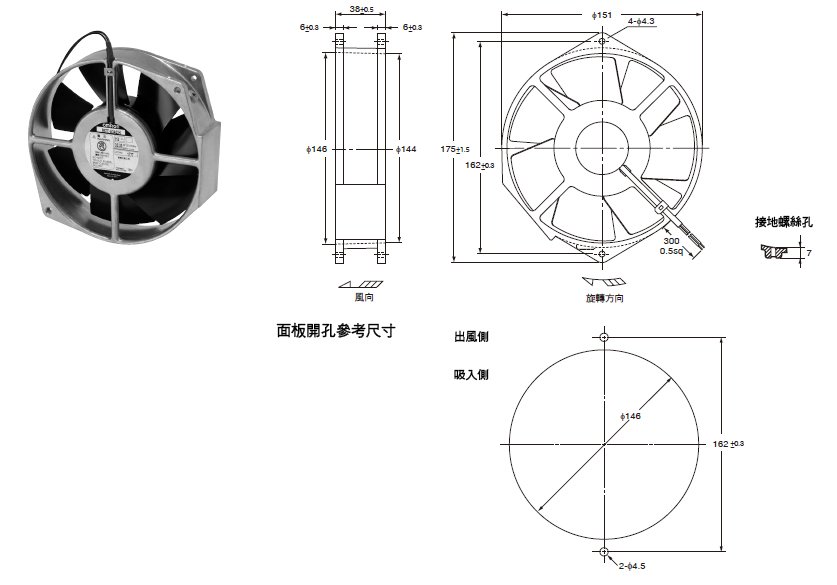

R87T-A[]A05 AC軸流電扇(φ150×t38、引線類型)
項目 | 額定 電壓 (V) |
允許電壓 變動範圍 (%) |
頻率 (HZ) | 額定電流 (A)* |
額定輸出 (W)* |
額定轉速 (r/min)* |
最大風量 (m3/min)* | 最大静圧 (Pa)* | 噪音 (dB)* |
|||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型號 | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||
R87T-A1A05H R87T-A3A05H R87T-A4A05H R87T-A6A05H |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.55 | 0.46 | 50 | 48 | 2650 | 3100 | 4.8 | 5.7 | 104 | 107 | 56 | 58 | |
0.47 | 0.39 | |||||||||||||||
0.26 | 0.22 | |||||||||||||||
0.22 | 0.19 |
R87T-A[]A15 AC軸流風扇([]120×t38、端子類型)
項目 | 額定 電壓 (V) |
允許電壓 變動範圍 (%) |
頻率 (HZ) | 額定電流 (A)* |
額定輸出 (W)* |
額定轉速 (r/min)* |
最大風量 (m3/min)* | 最大静壓 (Pa)* | 噪音 (dB)* |
|||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型號 | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||
R87T-A1A15HP R87T-A3A15HP R87T-A4A15HP R87T-A6A15HP |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.240 | 0.210 | 17 | 16 | 2700 | 3100 | 2.6 | 2.9 | 80 | 62 | 42 | 46 | |
0.210 | 0.180 | |||||||||||||||
0.120 | 0.110 | |||||||||||||||
0.110 | 0.090 | |||||||||||||||
R87T-A1A15MP R87T-A3A15MP R87T-A4A15MP R87T-A6A15MP |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.170 | 0.150 | 12 | 11 | 2350 | 2600 | 1.8 | 2.1 | 42 | 40 | 36 | 40 | |
0.140 | 0.120 | |||||||||||||||
0.080 | 0.070 | |||||||||||||||
0.070 | 0.060 |
R87T-A[]A85 AC軸流電扇([]80×t38、引線類型)
項目 | 額定 電壓 (V) |
允許電壓 變動範圍 (%) |
頻率 (HZ) | 額定電流 (A)* |
額定輸出 (W)* |
額定轉速 (r/min)* |
最大風量 (m3/min)* | 最大静壓 (Pa)* | 噪音 (dB)* |
|||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型號 | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||
R87T-A1A85H R87T-A3A85H R87T-A4A85H R87T-A6A85H |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.18 | 0.16 | 12 | 10 | 2800 | 3300 | 0.8 | 0.9 | 42 | 58 | 37 | 40 | |
0.155 | 0.135 | |||||||||||||||
0.085 | 0.075 | |||||||||||||||
0.08 | 0.07 |

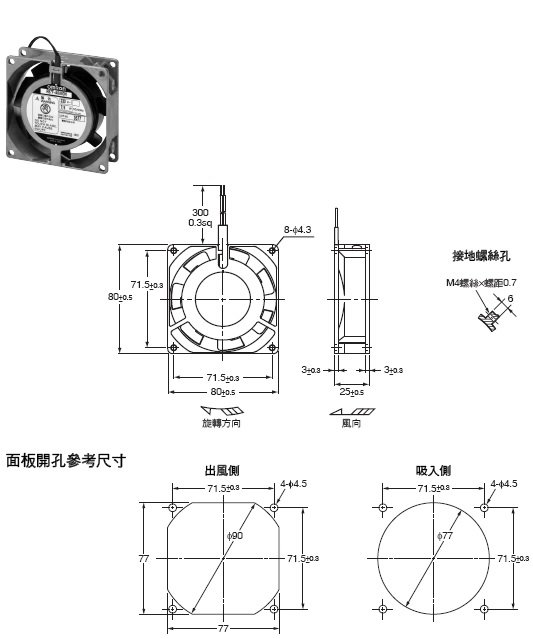

R87T-A[]A83 AC軸流風扇([]80×t25、引線類型)
項目 | 額定 電壓 (V) |
允許電壓 變動範圍 (%) |
頻率 (HZ) | 額定電流 (A)* |
額定輸出 (W)* |
額定轉速 (r/min)* |
最大風量 (m3/min)* | 最大静壓 (Pa)* | 噪音 (dB)* |
|||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
型號 | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | 50Hz | 60Hz | ||||
R87T-A1A83H R87T-A3A83H R87T-A4A83H R87T-A6A83H |
100 115 200 230 |
額定電壓之 85~110% |
50/60 | 0.180 | 0.150 | 12 | 11 | 2500 | 3000 | 0.5 | 0.6 | 34 | 49 | 33 | 36 | |
0.150 | 0.130 | |||||||||||||||
0.087 | 0.075 | |||||||||||||||
0.075 | 0.065 |

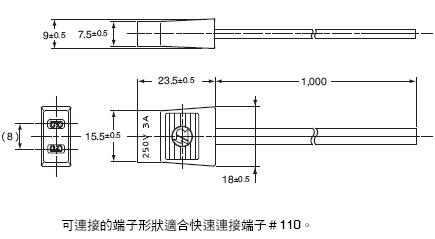

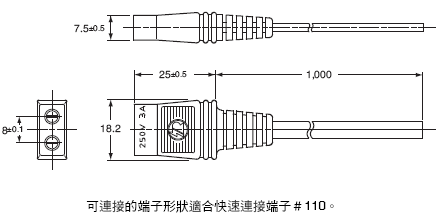

R87F-PC 插頭
長度 | 型號 | 質量 | |
---|---|---|---|
1m | R87F-PC | 約37g | |
R87F-PCJT | 約33g | ||
2m | R87F-PC-20 | 約70g | |
R87F-PCJT-20 | 約58g |
R87F-FG 手指誤觸保護罩
尺寸 | 型號 | 質量 | |
---|---|---|---|
Φ 150 | R87F-FG150 | 約58g | |
[]120 | R87F-FG120 | 約45g | |
[]92 | R87F-FG90 | 約25g | |
[]80 | R87F-FG80 | 約20g |

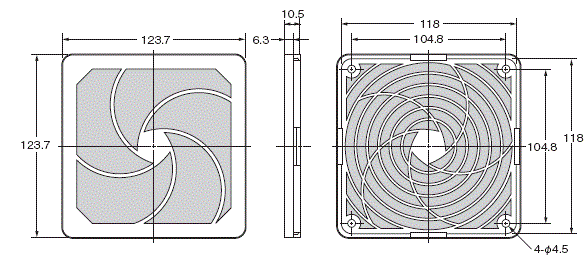

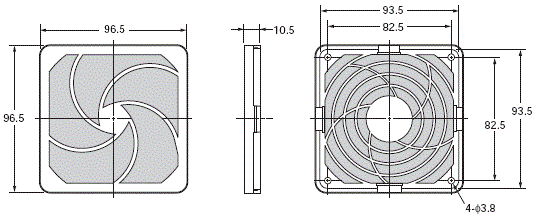

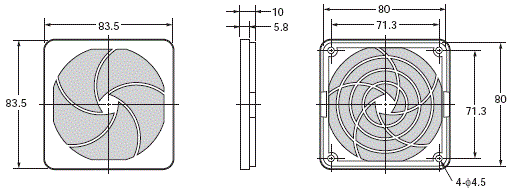

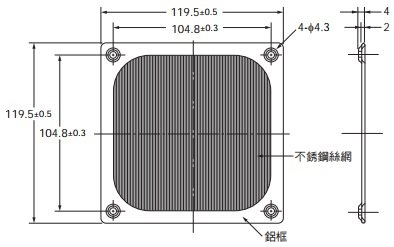

R87F-FL 過濾器
本體
尺寸 | 型號 | 質量 | |
---|---|---|---|
[]120 | R87F-FL120 | 約43g | |
[]92 | R87F-FL90 | 約30g | |
[]80 | R87F-FL80 | 約21g | |
[]120 | R87F-FL120S | 約19g |
過濾網
尺寸 | 型號 | |
---|---|---|
[]120 | R87F-FL120-M120 | |
[]92 | R87F-FL90-M90 | |
[]80 | R87F-FL80-M80 |
註. 僅訂購過濾網時,請以下列型號下單。
R87F-FL[]-M[] ([]有120、90、80)
(5入、5g以下)
R87F-A[]A15 AC軸流風扇([]120×t38、端子類型)
馬達種類 | 單相屏蔽線圈感應馬達 (2極 、開放式) | |
---|---|---|
引出端子 | 端子類型 | |
絶縁等級 | IEC B種(130°C) UL A種(105°C) CSA A種(105°C) |
|
絶縁阻抗 | 100MΩmin. (at 500 VDC) 電源連接部全體與非充電金屬部 | |
絶縁耐壓 | AC2,000V(1分鐘) 電源連接部全體與非充電金屬部 | |
使用環境温度 | -30~+70°C(不結冰) | |
保存温度 | -40~+85°C(不結冰) | |
使用環境湿度 | 25~85%RH | |
保護方式 | 阻抗保護 | |
材質 | 框架 | 鋁鑄合金 |
葉片 | 聚碳酸酯 | |
軸承 | 滾珠軸承 | |
質量 | 約540g | |
適用規格 | PSE、EN/IEC60335 (符合CE認證要求) | |
認証規格 | cULus |

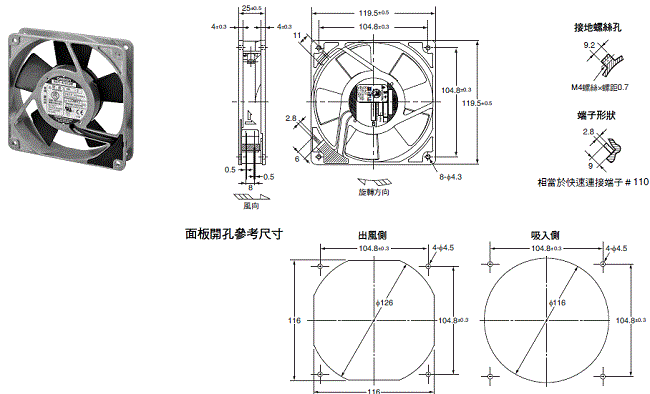

R87F-A[]A13 AC軸流風扇([]120×t25、端子類型)
馬達種類 | 單相屏蔽線圈感應馬達 (2極 、開放式) | |
---|---|---|
引出端子 | 端子類型 | |
絶縁等級 | IEC B種 (130°C) UL A種 (105°C) CSA A種 (105°C) |
|
絶縁阻抗 | 100MΩmin. (at 500 VDC) 電源連接部全體與非充電金屬部 | |
絶縁耐圧 | AC2,000V(1分鐘) 電源連接部全體與非充電金屬部 | |
使用環境温度 | -30~+70°C(不結冰) | |
保存温度 | -40~+85°C(不結冰) | |
使用環境湿度 | 25~85%RH | |
保護方式 | 阻抗保護 | |
材質 | 框架 | 鋁鑄合金 |
葉片 | 聚碳酸酯 | |
軸承 | 滾珠軸承 | |
質量 | 約350g | |
適用規格 | PSE、EN/IEC60335 (符合CE認證要求) | |
認証規格 | cULus |
R87F-A[]A93 AC軸流風扇([]92×t25、端子類型)
馬達種類 | 單相屏蔽線圈感應馬達 (2極 、開放式) | |
---|---|---|
引出端子 | 端子類型 | |
絶縁等級 | IEC B種 (130°C) UL A種 (105°C) CSA A種 (105°C) |
|
絶縁阻抗 | 100MΩmin. (at 500 VDC) 電源連接部全體與非充電金屬部 | |
絶縁耐圧 | AC2,000V(1分鐘) 電源連接部全體與非充電金屬部 | |
使用環境温度 | -30~+70°C(不結冰) | |
保存温度 | -40~+85°C(不結冰) | |
使用環境湿度 | 25~85%RH | |
保護方式 | 阻抗保護 | |
材質 | 框架 | 鋁鑄合金 |
葉片 | 聚碳酸酯 | |
軸承 | 滾珠軸承 | |
質量 | 約300g | |
適用規格 | PSE、EN/IEC60335 (符合CE認證要求) | |
認証規格 | UL/CSA |
R87F-A[]A85 AC軸流風扇([]80×t38、端子類型)
馬達種類 | 單相屏蔽線圈感應馬達 (2極 、開放式) | |
---|---|---|
引出端子 | 端子類型 | |
絶縁等級 | IEC B種 (130°C) UL A種 (105°C) CSA A種 (105°C) |
|
絶縁阻抗 | 100MΩmin. (at 500 VDC) 電源連接部全體與非充電金屬部 | |
絶縁耐壓 | AC2,000V(1分鐘) 電源連接部全體與非充電金屬部 | |
使用環境温度 | -30~+70°C(不結冰) | |
保存温度 | -40~+85°C(不結冰) | |
使用環境湿度 | 25~85%RH | |
保護方式 | 阻抗保護 | |
材質 | 框架 | 鋁鑄合金 |
葉片 | 聚碳酸酯 | |
軸承 | 滾珠軸承 | |
質量 | 約280g | |
適用規格 | PSE、EN/IEC60335 (符合CE認證要求) | |
認証規格 | UL/CSA |
R87F-A[]A83 AC軸流風扇([]80×t25、引線類型)
馬達種類 | 單相屏蔽線圈感應馬達 (2極 、開放式) | |
---|---|---|
引出端子 | 端子類型 | |
絶縁等級 | IEC B種 (130°C) UL A種 (105°C) CSA A種 (105°C) |
|
絶縁阻抗 | 100MΩmin. (at 500 VDC) 電源連接部全體與非充電金屬部 | |
絶縁耐壓 | AC2,000V(1分鐘) 電源連接部全體與非充電金屬部 | |
使用環境温度 | -30~+70°C(不結冰) | |
保存温度 | -40~+85°C(不結冰) | |
使用環境湿度 | 25~85%RH | |
保護方式 | 阻抗保護 | |
材質 | 框架 | 鋁鑄合金 |
葉片 | 聚碳酸酯 | |
軸承 | 滾珠軸承 | |
質量 | 約230g | |
適用規格 | PSE、EN/IEC60335 (符合CE認證要求) | |
認証規格 | UL/CSA |
R87T-A[]A15H-WR 防水型AC軸流風扇([]120×t38、引線類型)
馬達種類 | 單相屏蔽線圈感應馬達 (2極 、開放式) |
---|---|
引出端子 | 引線類型 |
絶縁等級 | IEC B種 (130°C) UL A種 (105°C) CSA A種 (105°C) |
絶縁阻抗 | 100MΩmin. (at 500 VDC) 電源連接部全體與非充電金屬部 |
絶縁耐壓 | AC2,000V(1分鐘) 電源連接部全體與非充電金屬部 |
保存構造 | IP X7 |
使用環境温度 | -20~+70°C (不結冰) | |
---|---|---|
保存温度 | -40~+85°C (不結冰) | |
保護方式 | 阻抗保護 | |
材質 | 框架 | 鋁鑄合金 黒色烤漆 |
葉片 | 鋅鑄合金 | |
軸承 | 滾珠軸承 | |
質量 | 約650g | |
適合規格 | EN/IEC60335(符合CE認證要求) | |
認証規格 | cUL |
R87T-A[]A07 AC軸流電扇(φ150×t55、引線類型)
馬達種類 | 單相屏蔽線圈感應馬達 (2極 、開放式) | |
---|---|---|
引出端子 | 引線類型 | |
絶縁等級 | IEC B種 (130°C) UL A種 (105°C) |
|
絶縁阻抗 | 100MΩmin. (at 500 VDC) 電源連接部全體與非充電金屬部 | |
絶縁耐壓 | AC2,000V(1分鐘) 電源連接部全體與非充電金屬部 | |
使用環境温度 | -20~+70°C(不結冰) | |
保存温度 | -40~+85°C(不結冰) | |
使用環境湿度 | 25~85%RH | |
保護方式 | 過熱保護 | |
材質 | 框架 | 鋁鑄合金 |
葉片 | 鋼板 (黑色烤漆) | |
軸承 | 滾珠軸承 | |
質量 | 約1200g | |
適用規格 | EN/IEC60335 (符合CE認證要求) | |
認証規格 | UL |
R87T-A[]A05 AC軸流電扇(φ150×t38、引線類型)
馬達種類 | 單相屏蔽線圈感應馬達 (2極 、開放式) | |
---|---|---|
引出端子 | 引線類型 | |
絶縁等級 | IEC B種 (130°C) UL A種 (105°C) |
|
絶縁阻抗 | 100MΩmin. (at 500 VDC) 電源連接部全體與非充電金屬部 | |
絶縁耐壓 | AC2,000V(1分鐘) 電源連接部全體與非充電金屬部 | |
使用環境温度 | -20~+70°C(不結冰) | |
保存温度 | -40~+85°C(不結冰) | |
使用環境湿度 | 25~85%RH | |
保護方式 | 過熱保護 | |
材質 | 框架 | 鋁鑄合金 |
葉片 | 鋼板 (黑色烤漆) | |
軸承 | 滾珠軸承 | |
質量 | 約840g | |
適用規格 | EN/IEC60335 (符合CE認證要求) | |
認証規格 | UL |
R87T-A[]A15 AC軸流風扇([]120×t38、端子類型)
馬達種類 | 單相屏蔽線圈感應馬達 (2極 、開放式) | |
---|---|---|
引出端子 | 端子類型 | |
絶縁等級 | IEC B種 (130°C) UL A種 (105°C) |
|
絶縁阻抗 | 100MΩmin. (at 500 VDC) 電源連接部全體與非充電金屬部 | |
絶縁耐壓 | AC2,000V(1分鐘) 電源連接部全體與非充電金屬部 | |
使用環境温度 | -20~+70°C(不結冰) | |
保存温度 | -40~+85°C(不結冰) | |
使用環境湿度 | 25~85%RH | |
保護方式 | 阻抗保護 | |
材質 | 框架 | 鋁鑄合金 |
葉片 | 鋼板 (黑色烤漆) | |
軸承 | 滾珠軸承 | |
質量 | 約570g | |
適用規格 | PSE、EN/IEC60335 (符合CE認證要求) | |
認証規格 | cULus |
R87T-A[]A85 AC軸流電扇([]80×t38、引線類型)
馬達種類 | 單相屏蔽線圈感應馬達 (2極 、開放式) | |
---|---|---|
引出端子 | 引線類型 | |
絶縁等級 | IEC B種 (130°C) UL A種 (105°C) |
|
絶縁阻抗 | 100MΩmin. (at 500 VDC) 電源連接部全體與非充電金屬部 | |
絶縁耐壓 | AC2,000V(1分鐘) 電源連接部全體與非充電金屬部 | |
使用環境温度 | -20~+70°C(不結冰) | |
保存温度 | -40~+85°C(不結冰) | |
使用環境湿度 | 25~85%RH | |
保護方式 | 阻抗保護 | |
材質 | 框架 | 鋁鑄合金 |
葉片 | 鋼板 (黑色烤漆) | |
軸承 | 滾珠軸承 | |
質量 | 約440g | |
適用規格 | EN/IEC60335 (符合CE認證要求) | |
認証規格 | UL |
R87T-A[]A83 AC軸流風扇([]80×t25、引線類型)
馬達種類 | 單相屏蔽線圈感應馬達 (2極 、開放式) | |
---|---|---|
引出端子 | 引線類型 | |
絶縁等級 | IEC B種 (130°C) UL A種 (105°C) |
|
絶縁阻抗 | 100MΩmin. (at 500 VDC) 電源連接部全體與非充電金屬部 | |
絶縁耐壓 | AC2,000V(1分鐘) 電源連接部全體與非充電金屬部 | |
使用環境温度 | -20~+70°C(不結冰) | |
保存温度 | -40~+85°C(不結冰) | |
使用環境湿度 | 25~85%RH | |
保護方式 | 阻抗保護 | |
材質 | 框架 | 鋁鑄合金 |
葉片 | 鋼板 (黑色烤漆) | |
軸承 | 滾珠軸承 | |
質量 | 330g | |
適用規格 | EN/IEC60335 (符合CE認證要求) | |
認証規格 | UL |
(單位:mm)
R87F-A[]A15 AC軸流風扇([]120×t38、端子類型)
R87F-A[]A13 AC軸流風扇([]120×t25、端子類型)
R87F-A[]A93 AC軸流風扇([]92×t25、端子類型)
R87F-A[]A85 AC軸流風扇([]80×t38、端子類型)
R87F-A[]A83 AC軸流風扇([]80×t25、引線類型)
R87T-A[]A15H-WR 防水型AC軸流風扇([]120×t38、引線類型)
R87T-A[]A07 AC軸流電扇(φ150×t55、引線類型)
R87T-A[]A05 AC軸流電扇(φ150×t38、引線類型)
R87T-A[]A15 AC軸流風扇([]120×t38、端子類型)
R87T-A[]A85 AC軸流電扇([]80×t38、引線類型)
R87T-A[]A83 AC軸流風扇([]80×t25、引線類型)
R87F-PC 插頭
R87F-PC型
可連接的端子形狀適合快速連接端子#110 。
註. 插頭符合端子類型軸流風扇。
R87F-PCJT 型
可連接的端子形狀適合快速連接端子#110。
註. 插頭符合端子類型軸流風扇。
R87F-FG 手指誤觸保護罩
R87F-FG150型
R87F-FG120 型
R87F-FG90型
R87F-FG80型
R87F-FL 過濾器
R87F-FL120型
R87F-FL90型
R87F-FL80型
R87F-FL120S型
註1. 絲網過濾器的材質為鋁,所以有EMI/RFI(電磁波抗干擾)的效果。
2. 安裝絲網過濾器時,請注意避免絲網接觸到葉片。
絲網:30×30/鋁網(每1吋有30根鋁線)
中文
型錄名稱 | 型錄編號 [容量] |
更新日期 | |
---|---|---|---|
R87F/R87T 規格說明書 | - [7411KB] |
2021年8月23日
20210823
|
R87F/R87T 規格說明書 |
English
Global Edition
Catalog Name | Catalog Number [size] |
Last Update | |
---|---|---|---|
R87F, R87T Data Sheet | - [4606KB] |
May 06, 2021
20210506
|
R87F, R87T Data Sheet |
Axial Fans Series Catalog | X076-E1-07 [13979KB] |
May 06, 2021
20210506
|
Axial Fans Series Catalog |
誠睿台南所 TEL:06-2493086
誠睿台中所 TEL:04-23380790
誠睿新竹所 TEL:03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL:06-2493086
誠睿台中所 TEL:04-23380790
誠睿新竹所 TEL:03-6685558
客服信箱 service@hitifa.com.tw
