S8T-DCBU-02

產品特色

可預先防範因瞬間跳電導致裝置停止、資料消失等問題。

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

保證備用時間為500ms（輸出電流為2.5A時）。

S8VS型的24V輸出和外部接線，以總線連接器（S8T-BUS03型）連接S8TS型。

最多可並聯連接4台，增加備用容量（時間、電流）。

支援SEMI F47-0200規格。

可無鉛焊接。（環保標章認證商品）

可於環境溫度－20～＋60℃ 使用。

本體

瞬間跳電對策模塊

輸入電壓	輸出電壓 (備用動作時)	輸入電流	型號
DC24V(DC24～28V)	22.5V	2.5A	S8T-DCBU-02

選購品（另售）

總線連接器（連接器）

規格	包裝	型號
僅DC線連接型	1個	S8T-BUS03
僅DC線連接型	10個裝＊	S8T-BUS13

＊S8T-BUS03型為10個裝。

額定／性能／功能

型號			S8T-DCBU-02
輸入條件	電壓範圍		DC24～28V
	電流	充電時	0.4A
	電流	待機時	0.18A
輸出特性＊1	備用時	輸出電壓	輸入24V時： 22.5V TYP.、22.0Vmin 輸入28V時： 26.4V TYP.、25.8Vmin
		輸出電流	2.5A
		備用時間＊2	降至DC21.6V為止的時間(充滿電時) 1,000ms以上(輸出電流1.2A) 500ms以上(輸出電流2.5A)
附屬功能	輸出功能＊3	READY指示燈	有(顏色：綠)
		READY輸出	有(繼電器：DC24V、0.1A max.)
		備用指示燈	有(顏色：紅)
		備用輸出	有(繼電器：DC24V、0.1A max.)
	過電流保護		倒L垂下型、自動復歸、過電流檢測點 5.8～6.8A
	過電壓保護		有
	並聯操作		可(最多4台)
	串聯操作		不可
其他	使用環境溫度		請參閱降額曲線（不可結冰結露）
	保存溫度		-25～+65°C
	使用環境濕度		25～85%(保存濕度25～90%)
	耐電壓＊4		AC1.0kV 1min(全DC連接端子)與()間(檢出電流20mA)
	耐電壓＊4		AC500V 1min(所有DC連接端子・)與 (所有輸出訊號端子)間(檢出電流20mA)
	絕緣阻抗		100MΩ min.(全DC連接端子)與()間 at 500 VDC
	耐震動＊5、＊6		10～55Hz 單側振幅0.375mm 3方向各2h無異常
	耐衝撃＊5、＊6		150m/s² 6方向各3次無異常
	雜音端子電壓＊5		符合EN61204-3 Class B、遵循 FCC Class A
	放射性危害強度		符合EN61204-3 Class B
	規格認證		UL ： UL508（Listing、Class2 ： Per UL1310）＊7 cUL ： CSA C22.2 No.107.1 EN ： EN62477-1
	SEMI規格		SEMI F47-0200
	重量		450g以下

＊1. 輸出特性由輸出端規定。
＊2. 詳細說明請參閱規格說明書第 10 頁的「■備用時間」。
＊3. 詳細說明請參閱規格說明書第 7 頁的「■功能說明」。
＊4. 連接N台S8T-DCBU-02型時檢出電流請以20mA×N計算。
＊5. 依據S8TS-06024[]型的連接來規定。
＊6. 請將端板（PFP-M型：另售）安裝於本體的兩端。請參閱規格說明書第 14 頁的「■軌道安裝用選購品」。
＊7. UL508 （Class 2：Per UL1310）僅限連接至S8TS-06024[]型：1台、S8T-DCBU-02型：1台。

特性／功能

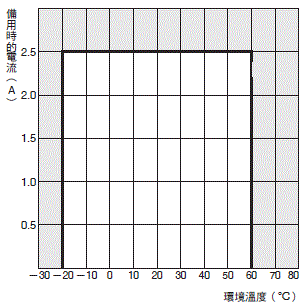

降額曲線

註1. 如果降額發生問題，請使用強制空氣冷卻至降額範圍以內。

2. 環境溫度是以本體下方50mm為基準。

3. 請個別確認連接電源供應器的降額曲線。此外，連接S8TS-06024[]型時，

降額曲線相關事項，請參閱「連接S8TS型（參考資料）」。

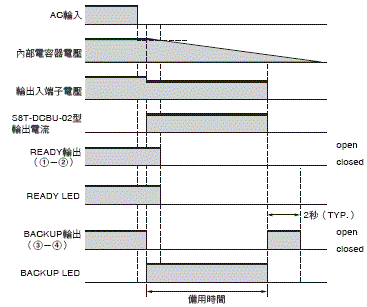

時序圖

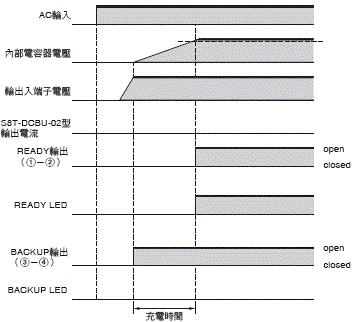

起動時間

1466_sp_3

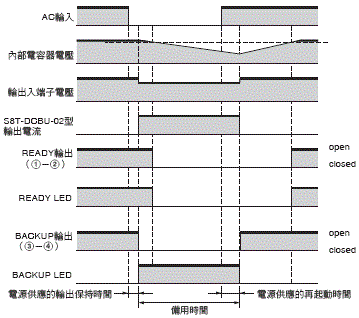

瞬間停電/瞬間電壓下降時

1466_sp_4

斷電／停機時

1466_sp_5

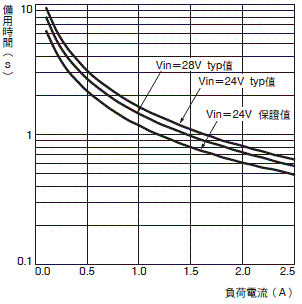

備用時間

單體

1466_sp_6

連接2台並聯操作

1466_sp_7

連接3台並聯操作

1466_sp_8

連接4台並聯操作

1466_sp_9

註1.恒定電力負載已連接至負載（DC/DC轉換器等）時，可能會縮短備用時間。

2.輸入電壓升高後，執行備用動作時的輸出電壓也會升高。此時由於負載側的消耗電力增加，備用時間將會縮短。

連接S8TS型（參考資料）

已與S8TS-06024[]型連接的S8TS-06024[]型之降額曲線

S8TS-06024[]型的台數	S8TS-06024[]型的輸入額定	S8T-DCBU-02型的台數	降額曲線	額定輸出電力
1	AC200～240V	1	＊1	50W
1	AC100～120V	1	＊2	50W
1(+1)	AC100～120/200～240V	1	＊3	44W
2		1	＊4	110W
2(+1)		1	＊5	98W
3		1	＊6	170W
3(+1)		1	＊7	152W
4		1	＊8	230W
4(+1)		1	＊9	206W
1	AC200～240V	2	＊10	40W
1	AC100～120V	2	＊11	40W
1(+1)	AC100～120/200～240V	2	＊12	34W
2		2	＊13	100W
2(+1)		2	＊14	88W
3		2	＊15	160W
3(+1)		2	＊16	142W
1	AC200～240V	3	＊17	30W
1	AC100～120V	3	＊18	30W
1(+1)	AC100～120/200～240V	3	＊19	24W
2		3	＊20	90W
2(+1)		3	＊21	78W
1	AC200～240V	4	＊22	20W
1	AC100～120V	4	＊23	20W

註1.（＋1）代表冗餘運轉。

2. 如果降額發生問題，請使用強制空氣冷卻至降額範圍以內。

3. 環境溫度以電源本體下方50mm為基準。

4. 由於S8T-DCBU-02型會消耗能量（約10W/1台），因此無法取得S8TS-06024[]型連結台數的總輸出容量。

5. 無論S8TS-06024[]型的連接台數數量，S8T-DCBU-02型的額定輸出電流皆為2.5A/1台。

1466_sp_10 1466_sp_11

1466_sp_12 1466_sp_13

1466_sp_14 1466_sp_15

1466_sp_16 1466_sp_17

1466_sp_18 1466_sp_19

各電源供應器的輸出保持時間（參考值）

恒定電流負載

系列名稱	機種	負載電流(A) (恒定電流負載)	輸出保持時間(ms)
系列名稱	機種	負載電流(A) (恒定電流負載)	AC100V	AC200V
S8TS	06024[]	0.5	163	167
		1	98	100
		1.5	70	70
		2.1	56	58
S8VS	01524	0.1	114	472
		0.2	78.4	344
		0.25	68.8	300
	03024	0.25	124	526
		0.5	72	334
		0.75	47.4	242
		0.9	36.8	204
	06024[]	0.5	158	664
		1	88	382
		1.5	57	266
		2.1	36	194
	09024[][]	1	118	508
		2	58	274
		2.95	34	176
	12024[][]	1	262	262
		2	148	148
		3	102	102
		4	75	75
		4.2	72	72
	18024[][]	2	225	230
		4	107	120
		6	71	75
		6.3	65	70
	24024[][]	2.5	170	170
		5	68	72
		7.5	52	56
		8.4	40	44
	48024[]	2.5	291	268
		5.0	147	157
		7.5	97	103
		10.0	75	77
S8VM	01524[][]	0.1	94	414
		0.2	66	308
		0.25	52	258
	03024[][]	0.1	154	492
		0.2	114	516
		0.3	84	414
		0.4	72	340
		0.5	56	290
		0.6	46	248
		0.7	36	218
		0.8	28	202
		0.9	22	166
	05024[][]	0.1	218	218
		0.2	164	170
		0.4	114	110
		0.6	84	84
		0.8	68	72
		1.0	58	54
		1.2	44	44
		1.4	36	38
		1.6	34	32
		1.8	28	30
	10024[][]	0.5	240	232
		1.0	136	132
		1.5	94	92
		2.0	70	70
		2.5	52	56
		3.0	40	44
		3.5	38	38
		3.7	32	30
	15024[][]	0.5	332	334
		1.0	192	196
		1.5	136	140
		2.0	102	108
		2.5	80	86
		3.0	66	66
		3.5	60	58
		4.0	52	50
		4.5	44	44
		5.0	54	54
		5.3	34	38
	30024C	2.5	162	169
		5.0	84	84
		7.5	52	57
		10.0	43	41
	60024C	2.5	304	306
		5.0	170	158
		7.5	116	121
		10.0	88	88
	15224C	2.5	680	520
		5.0	644	517
		7.5	638	515
		10.0	635	510

註. S8VM型系列已於2019年3月底停止接單。

各電源供應器的輸出保持時間（參考值）

恒定電流負載

系列名稱	機種	負載電流(A) (恒定電流負載)	輸出保持時間(ms)
系列名稱	機種	負載電流(A) (恒定電流負載)	AC100V	AC200V
S8JX	N05024[][]	0.5	112	520
		1	62	290
		1.5	42	208
		1.7	38	186
	N10024[][]	1	104	524
		2	58	288
		3	36	184
		3.7	30	150
	N15024[][]	1.5	142	648
		3	68	334
		4.5	46	226
		5.3	38	188

各電源供應器的再起動時間（參考值）

系列名稱	機種	再起動時間(ms)
		瞬間停電300ms時		瞬間停電500ms時		瞬間停電1,000ms時
		AC100V	AC200V	AC100V	AC200V	AC100V	AC200V
S8TS	06024[]	320	270	320	270	345	290
S8VS	01524	5.4	5.6	6	4.8	6.2	5
	03024	390	110	456	140	576	196
	06024	330	8	424	200	496	300
	06024A/06024B	220	5	280	95	380	155
	09024/09024S	312	6	378	186	512	308
	09024A[]/09024B[]	220	5	286	100	390	157
	12024[][]	360	248	400	288	432	322
	18024	288	252	306	276	388	356
	18024A[]/18024B[]	230	198	247	216	263	235
	24024	266	236	272	248	328	300
	24024A[]/24024B[]	5	5	5	5	15	5
	48024[]	53	3	267	229	278	242
S8VM	01524[][]	356	152	376	164	420	180
	03024[][]	350	150	372	160	420	184
	05024[][]	240	196	248	196	270	216
	10024[][]	248	208	256	208	280	220
	15024[][]	250	226	272	216	300	236
	30024C	62	48	64	50	74	60
	60024C	366	198	380	200	436	276
	15224C	556	472	568	480	576	488
S8JX	N05024[][]	180	120	204	138	280	172
	N10024[][]	186	128	210	144	268	196
	N15024[][]	222	12	246	152	320	208

註. S8VM型系列、S8JX-N型系列已於2019年3月底停止接單。

（單位：mm）

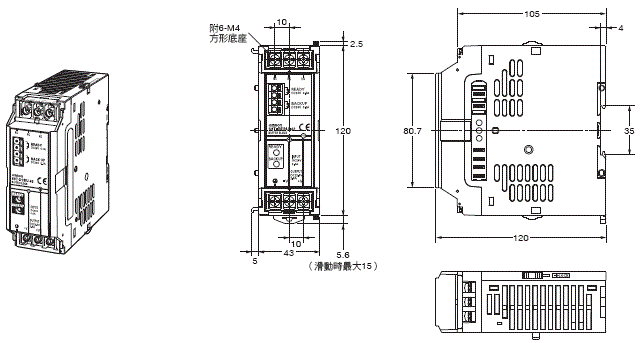

本體

瞬間跳電對策模塊

S8T-DCBU-02型

總線連接器

S8T-BUS03型

軌道安裝用選購品

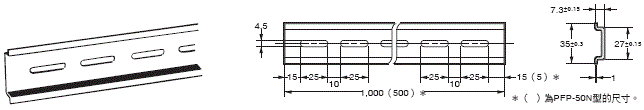

安裝軌道（鋁製）

PFP-100N型

PFP-50N型

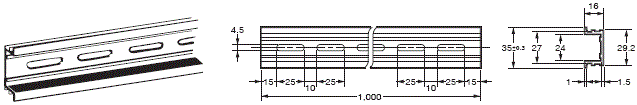

安裝軌道（鋁製）

PFP-100N2型

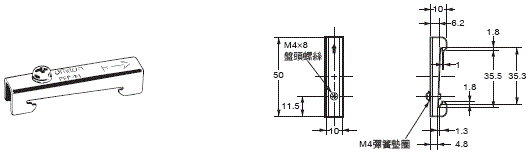

固定金具（端板）

PFP-M型

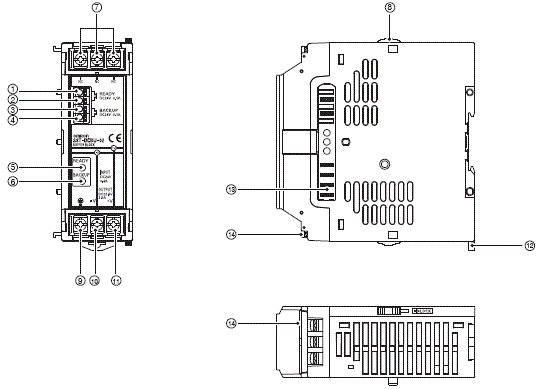

各部位名稱

瞬間跳電對策模塊

S8T-DCBU-02型

①②READY（READY：B接點）

③④備用輸出（BACKUP：B接點）

⑤READY指示燈（READY：綠色）

⑥備用指示燈（BACKUP：紅色）

⑦NC

⑧滑件

⑨接地端子（

）

⑩輸出入端子（－V）

⑪輸出入端子（＋V）

⑫軌道止擋

⑬總線連接器連接部

⑭端子蓋

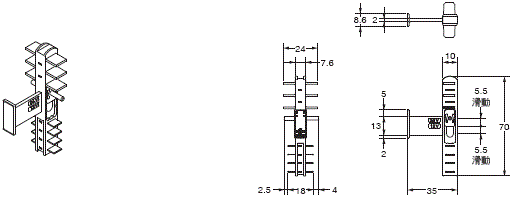

總線連接器

S8T-BUS03型

1466_dm_6

①選擇器

② 1466_sp_1 （GR）總線連接器端子

③NC

④直流（＋V）總線連接器端子

⑤直流（－V）總線連接器端子

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
S8T-DCBU-02 規格說明書	- [6329KB]	2021年8月24日 20210824	S8T-DCBU-02 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
S8T-DCBU-02 Data Sheet	T234-E1-02 [3018KB]	Nov 24, 2020 20201124	S8T-DCBU-02 Data Sheet

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

S8T-DCBU-02

保證備用時間為500ms（輸出電流為2.5A時）。

S8VS型的24V輸出和外部接線，以總線連接器（S8T-BUS03型）連接S8TS型。

最多可並聯連接4台，增加備用容量（時間、電流）。

支援SEMI F47-0200規格。

可無鉛焊接。（環保標章認證商品）

可於環境溫度－20～＋60℃ 使用。

本體

選購品（另售）

額定／性能／功能

特性／功能

降額曲線

時序圖

備用時間

連接S8TS型（參考資料）

各電源供應器的輸出保持時間（參考值）

各電源供應器的輸出保持時間（參考值）

各電源供應器的再起動時間（參考值）

本體

軌道安裝用選購品

各部位名稱

總線連接器

中文

English

Global Edition

其他產品

S8M

S8VK-R

S8V-NF
