S8VK-R

配備報知功能，可通報2台二重化電源的輸出電壓狀態（二重化OK確認功能）

配備支援電源的輸出電壓平衡設定功能（電壓平衡確認功能）

支援廣範圍的輸入電壓

取得規格認證（UL、EN）

符合船舶規格（LR規格）

符合EMC指令

歐洲標準的棒端子類型 ＊1

本體

鋁軌安裝用另售品

安裝軌道（鋁製）

安裝軌道（鋁製）

固定金具（端板）

安裝金具

型號			S8VK-R10	S8VK-R20
輸出入	額定輸入電壓		DC5～30V	DC10～60V
	容許輸入電流		0～10A	0～20A
	額定輸出電流		10A	20A
	增強輸出電流		12A ＊	24A ＊
	輸出入電壓差(電壓降)		0.7V以下	0.8V以下
附屬功能	二重化OK	指示燈	有(LED、色：綠)
		信號輸出	有，光開關 DC30V max.、50mA max. ON時殘留電壓2V以下、OFF時漏電流0.1mA以下
	電壓平衡	指示燈	有(LED，顏色：綠) /信號輸出：無
其他	使用環境溫度		-40～+70℃ (參照降額曲線)
	保存溫度		-40～+85℃
	使用環境濕度		0%～95% (保存濕度：0%～95%)
	耐電壓		AC1.0kV 1min(所有輸出入)與()之間 AC0.5kV 1min(所有輸出入)與(信號輸出)之間 AC1.0kV 1min(信號輸出)與()之間
	耐振動		10～55Hz 單側振幅 0.375mm 3方向 各2h無異常
	耐衝擊		150m/s2 6方向 各3次無異常
	EMI傳導放射		EN 61000-6-3 EN55011 Class B，並以FCC Class B為基礎
	EMI輻射放射		EN 61000-6-3 EN55011 Class B
	規格認證		UL 登錄：UL 508 (登錄) cUL：CSA C 22.2 No.107.1 EN：EN 62477-1
	船舶規格		LR規格
	重量		195g以下	495g以下

註. 有關因使用條件所引起的損耗、電壓下降，歡迎洽詢本公司。
＊請參閱型錄第4頁的「特性資料 ●增強電流條件」。

特性資料

降額曲線

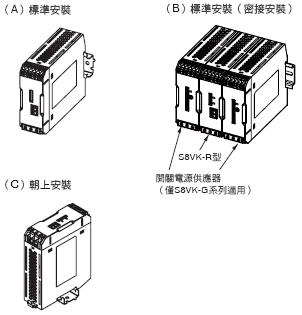

安裝狀態

＊請參閱型錄第 9 頁的「●安裝方法」。

與S8VK-G型的組合範例



電源供應器型號	二重化運轉模組型號
S8VK-G015[][]	S8VK-R10
S8VK-G030[][]
S8VK-G060[][]
S8VK-G12024
S8VK-G24024
S8VK-G24048	S8VK-R20
S8VK-G48024
S8VK-G48048

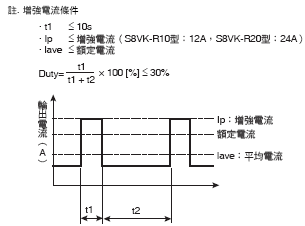

增強電流條件

如要連接可輸出增強電流的電源，請使用下述條件

若超過增強電流使用本產品，可能導致產品損壞。

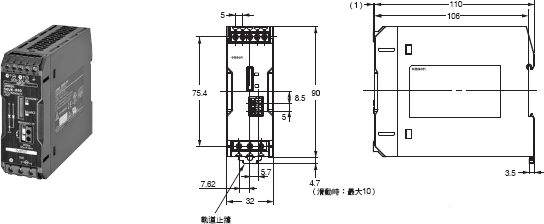

S8VK-R10型

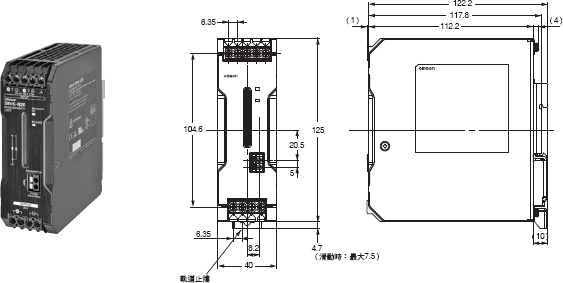

S8VK-R20型

註. 驅動器請使用前端的直徑為4.9mm以下且長度為10mm以上者。

鋁軌安裝用另售品

安裝軌道（鋁製）

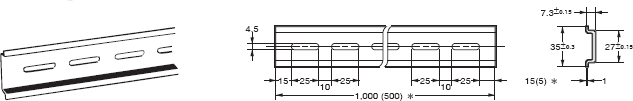

PFP-100N型

PFP-50N型

＊（ ）為 PFP-50N 型的尺寸。

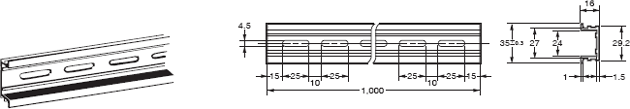

安裝軌道（鋁製）

PFP-100N2型

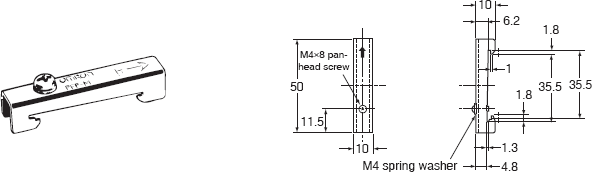

固定金具（端板）

PFP-M型

註. 如有可能受到震動、衝擊，可能會因為鋁磨損而產生金屬碎屑，請使用鐵製DIN軌道。

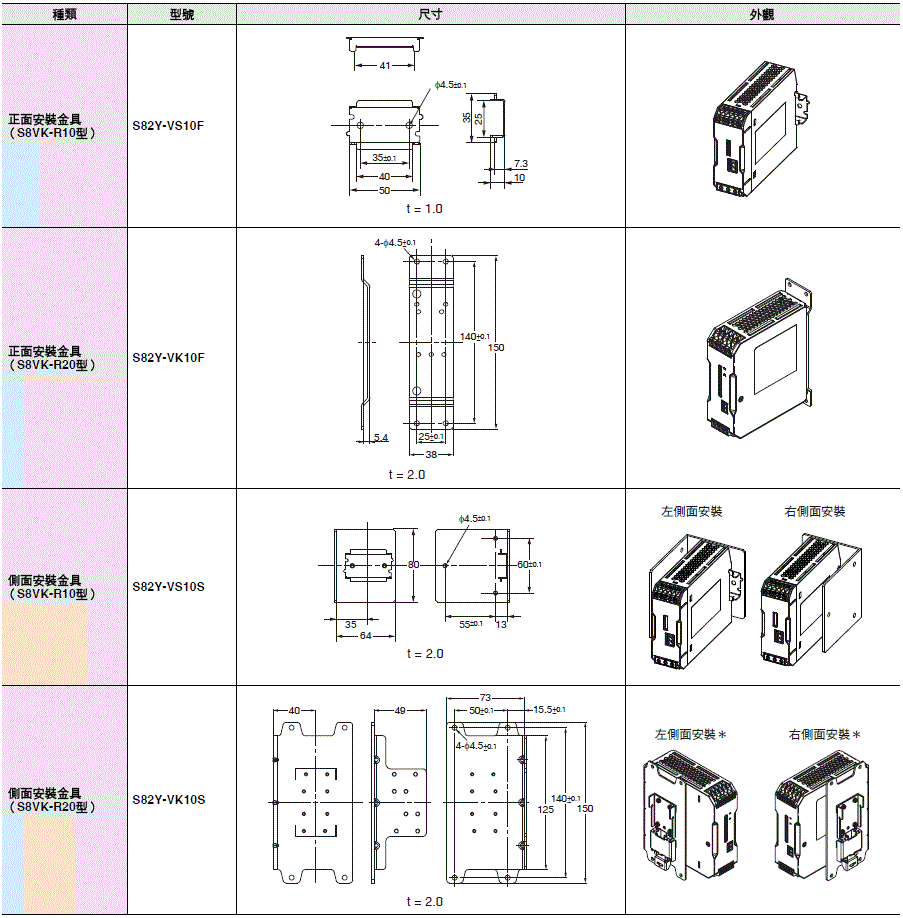

安裝金具
