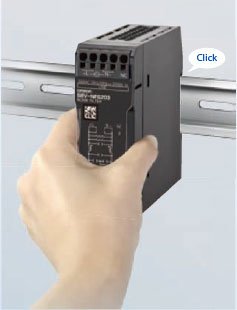

Just a single action to install on a DIN track
S8V-NF
產品特色

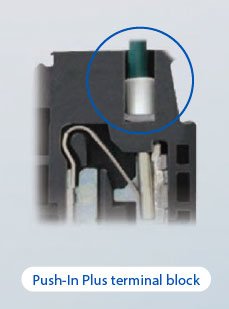

最適合控制盤使用的鋁軌安裝型 外觀輕巧、省空間 採用Push-In式連接，配線安全又輕鬆
Realize safely reduction of noise and surge with minimal effort in a space-saving
Easy installation
Space saving

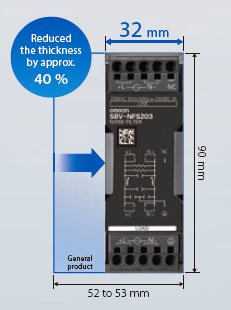

Thinner design than conventional noise filters
Reduced risk of electrical shock
The enclosed conductor eliminates the need for a protective terminal cover
Our shared Value Design for Panel (herein after referred to as Value Design) concept for the specifications of products used in control panels will create new value to our customer's control panels. Combining multiple products that share the Value Design concept will further increase the value provided to control panels.
型號構成

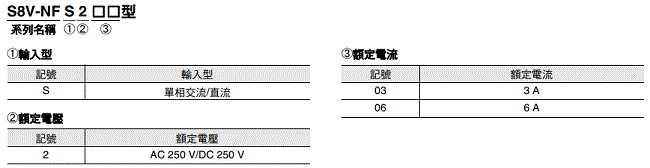

型號標準
請依據種類中記載的型號訂購。
| 額定電壓 | 額定電流 | 型號 |
|---|---|---|
|
AC 250 V DC 250 V |
3 A | S8V-NFS203 |
| 6 A | S8V-NFS206 |

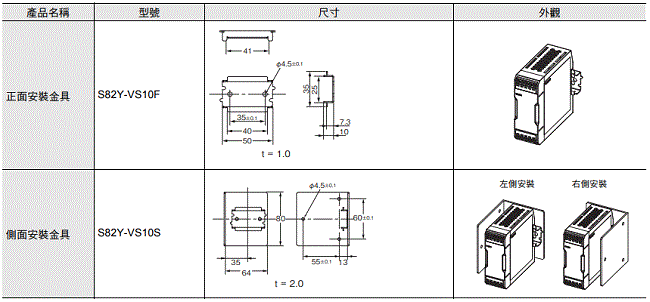

安裝金具另售品
| 產品名稱 | 型號 |
|---|---|
| 正面安裝金具 | S82Y-VS10F |
| 側面安裝金具 | S82Y-VS10S |
額定/性能
| 額定電流 | 3 A | 6 A | |
|---|---|---|---|
| 額定電壓 | 單相AC 250 V 50 Hz/60 Hz ＊1、DC 250 V | ||
| 電氣特性 | 漏電流 | 1.0 mA以下(AC 250 V/60 Hz) | |
| 直流阻抗 | 110 mΩ以下. | ||
| 衰減量 | 25 dB以上(共用模式：0.1 ~ 10 MHz、一般模式：0.2 ~ 30 MHz) | ||
| 耐電壓 | AC 2.5kV 1分鐘(所有纜線端子)與( )之間、截斷電流10 mA |
||
| 絕緣阻抗 | 100 MΩ以上(DC 500 V、1 min.) | ||
| 環境 | 使用溫度範圍 | -40 ~ +85°C (依溫度降低額定) (不可結露結冰) | |
| 降額起始溫度 | +85°C | +60°C | |
| 保存溫度 | -40 ~ +85°C (不可結露結冰) | ||
| 使用環境濕度 | 95%RH以下(保存濕度95%RH以下) | ||
| 耐震動 | 10 ~ 55 Hz 最大5G 單側振幅0.42 mm 3方向 各2 h | ||
| 耐衝擊 | 150 m/s2 6個方向 各3次 | ||
| 構造 | 重量 | 140 g以下 | |
| 保護構造 | 符合IP20、EN/IEC60529規範 | ||
| 支援規格 | 安全規格 |
UL 60939 (Recognition) OVC Ⅲ (≦ 3000 m)Pol2 CSA C22.2 No.8 EN 60939 OVC Ⅲ (≦ 3000 m)Pol2 ENEC＊2 EAC (TR CU 004 / 2011) |
|
＊1. 將UPS連接至輸入端後，請勿再連接有可能會輸出矩形波的裝置。否則一旦產品內部溫度上升，恐將造成裝置冒煙或損壞。
＊2. ENEC代表產品符合相關規範，並取得銷售至歐盟加盟國、EFTA加盟國(歐洲自由貿易聯盟)及東歐各國通行證的一種認證。
特性資料
降額曲線
S8V-NFS203型
註. 在海拔2000 m ~ 3000 m環境下使用時，應將上述降額曲線乘以0.8，以減 輕負載。(不適用於朝上安裝型)
S8V-NFS206型
註. 在海拔2000 m ~ 3000 m環境下使用時，應將上述降額曲線乘以0.8，以減 輕負載。(不適用於朝上安裝型)

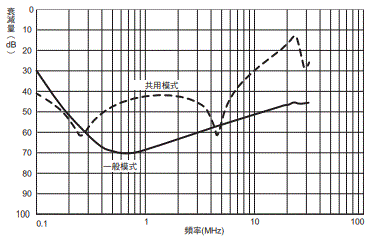

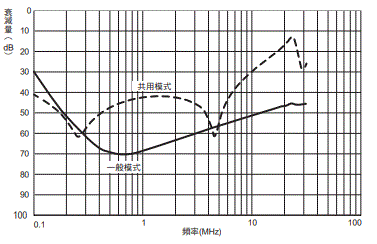

衰減量頻率特性(代表性範例)
S8V-NFS203型
S8V-NFS206型
上述特性係藉由量測以下電路後所取得之數據。

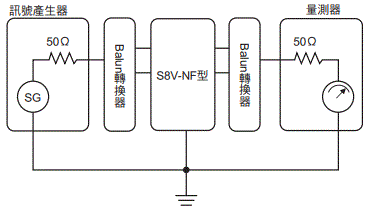

共用模式

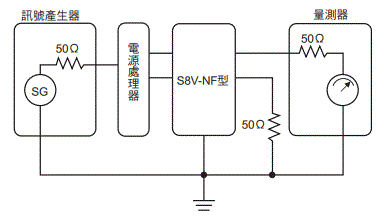

一般模式
註. 雜訊濾波器的衰減特性係在輸出輸入阻抗為50 Ω等固定條件下所測得之結果。實際安裝於裝置使用時，不同的配線方法可能會造成電源阻抗的差異。因此，實際狀 況可能不會和型錄中所示的衰減特性相同。

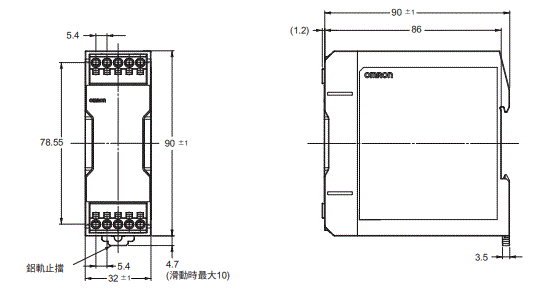

（單位：mm）
S8V-NFS203
S8V-NFS206
安裝金具另售品
軌道安裝用另售品

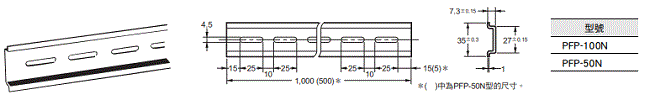

支撐鋁軌(鋁製)
PFP-100N
PFP-50N
支撐鋁軌(鋁製
PFP-100N2

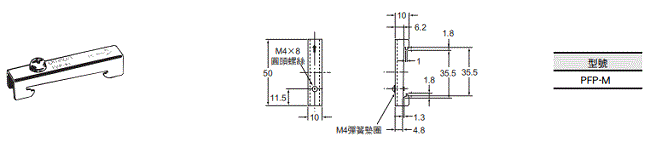

固定金具(端板)
PFP-M
註. 如有可能受到震動或衝擊時，可能會因為鋁材磨損而產生金屬碎屑，此時請使用鐵製鋁軌。
