S8TS

產品特色

可連結電源。類似乾電池，可提升容量

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

單一機種可支援30-120W。（12V型）

單一機種可支援60-240W。（24V型）

可輕鬆組成不同輸出電壓的多種電源（5V/12V/24V）。

以N＋1冗餘運轉，提升電源系統的可靠性。（12V/24V）

可無鉛焊接。

輸入條件：DC輸入可達DC80～370V（EC指令與各種規格認證除外）。

使用溫度－20℃ 保證。（24V型）

本體

基本模塊端子台型

種類	輸入電壓	輸出電壓/電流	型號
基本模塊本體＊1	AC100～ 240V	5V 5A	S8TS-02505
		12V 2.5A	S8TS-03012
		24V 2.5A	S8TS-06024
基本模塊本體總線連接器隨附S8T-BUS01、-BUS02型各1個		12V 2.5A	S8TS-03012-E1
基本模塊本體總線連接器隨附S8T-BUS01、-BUS02型各1個		24V 2.5A	S8TS-06024-E1

基本模塊連接器端子型＊2

種類	輸入電壓	輸出電壓/電流	型號
基本模塊本體＊1	AC100～ 240V	5V 5A	S8TS-02505F
		12V 2.5A	S8TS-03012F
		24V 2.5A	S8TS-06024F
基本模塊本體總線連接器隨附S8T-BUS01、-BUS02型各1個		12V 2.5A	S8TS-03012F-E1
基本模塊本體總線連接器隨附S8T-BUS01、-BUS02型各1個		24V 2.5A	S8TS-06024F-E1

總線連接器（接頭）

規格	包裝	型號
DC線連接型 (並聯操作時)	1個	S8T-BUS01
DC線連接型 (並聯操作時)	10個裝＊3	S8T-BUS11
DC線非連接型 (非並聯操作時)	1個	S8T-BUS02
DC線非連接型 (非並聯操作時)	10個裝＊4	S8T-BUS12

＊1. 總線連接器為另售。如需連結使用，請另行訂購總線連接器。
＊2. 附屬連接器廠牌：DINKLE ENTERPRISE 2ESDPLM-05P（輸出端子用）、3ESDPLM-03P（輸入端子用）
＊3. S8T-BUS01型為10個裝。
＊4. S8T-BUS02型為10個裝。

軌道安裝用選購品

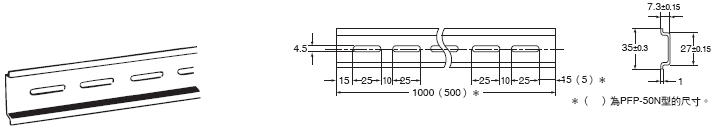

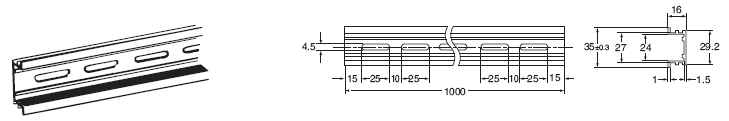

安裝軌道（鋁製）

型號
PFP-100N
PFP-50N

型號
PFP-100N2

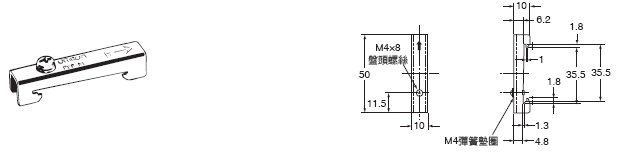

固定金具（端板）

型號
PFP-M

連接

方塊圖

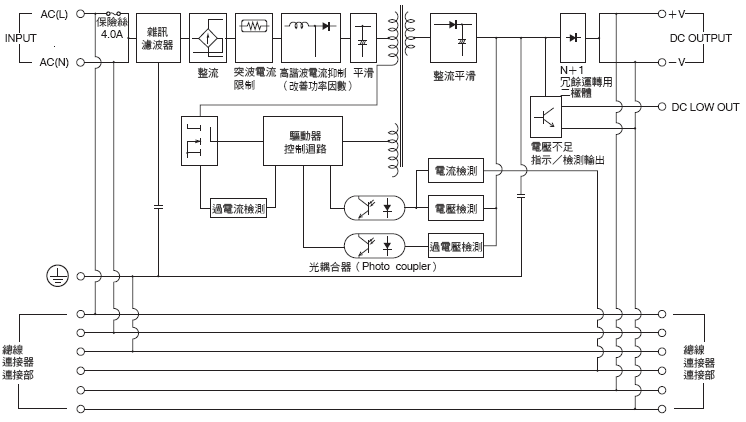

S8TS-06024□型、S8TS-03012□型

805_lu_5

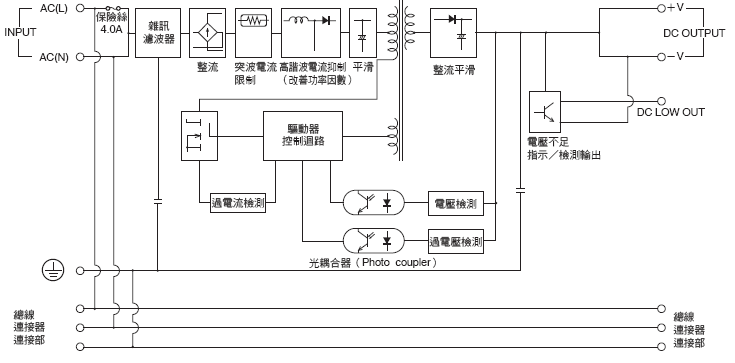

S8TS-02505□型

805_lu_6

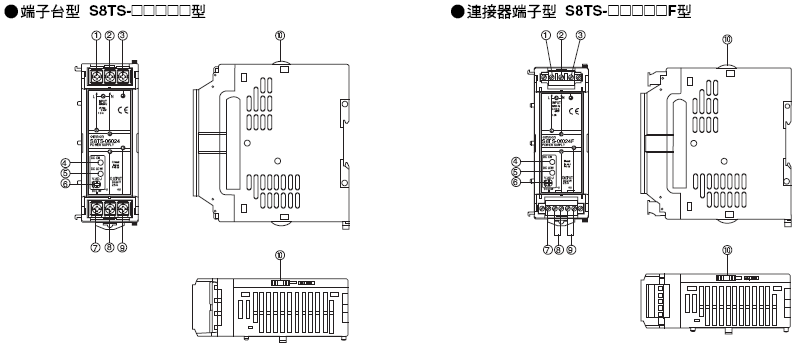

端子配置與功能

805_lu_7

①連接交流輸入端子（L）／輸入線。

②連接交流輸入端子（N）／輸入線。

③連接 805_lu_8 （GR）端子／接地線。

④輸出指示燈（DC ON：綠）／直流輸出ON時亮燈。

⑤電壓不足指示燈（DC LOW：紅）／輸出端電壓偏低時亮燈。

⑥輸出電壓調整鈕（V.ADJ）／進行輸出電壓的調整。

⑦電壓不足檢測輸出（DC LOW OUT）／開路集極輸出

⑧直流輸出端子（－V）／連接負載線。

⑨直流輸出端子（＋V）／連接負載線。

⑩滑件／連結時鎖定。拆卸時需解除鎖定。

805_lu_9

①交流輸入（L）總線連接器端子

②交流輸入（N）總線連接器端子

③ 805_lu_10 （GR）總線連接器端子

④並聯操作訊號總線連接器端子

⑤直流輸出（＋V）總線連接器端子

⑥直流輸出（－V）總線連接器端子

⑦選擇器

⑧連接狀態顯示部

基本模塊本體

24V型、12V型（S8TS-06024□型/S8TS-03012□型）

項目			單獨操作時	並聯操作時
效率(TYP.)			24V型：80% TYP.、12V型：73% TYP. (額定輸入、100%負載)
輸入條件	電壓範圍＊1		額定：AC100～240V (容許範圍：AC85～264V、DC80～370V ＊8)
	頻率＊1		50/60Hz(47～63Hz)
	電流	AC100V輸入時	24V型：1.0A以下、 12V型：0.7A以下	24V型：1.0A×台數以下、 12V型：0.7A×台數以下
	電流	AC200V輸入時	24V型：0.5A以下、 12V型：0.4A以下	24V型：0.5A×台數以下、 12V型：0.4A×台數以下
	功率因數		24V型：0.9以上，12V型：0.8以上(額定輸入、100%負載)
	高諧波電流規制		符合EN61000-3-2
	漏電流	AC100V輸入時	0.35mA以下	0.35mA×台數以下
	漏電流	AC240V輸入時	0.7mA以下	0.7mA×台數以下
	突波電流 (25℃、冷啟動) ＊5	AC100V輸入時	25A以下	25A×台數以下
	突波電流 (25℃、冷啟動) ＊5	AC200V輸入時	50A以下	50A×台數以下
輸出特性＊4	電壓調整範圍		24V型：22～28V，12V型：12V±10% (以V.ADJ調整)＊2
	漣波雜訊電壓		2%(p-p)以下
	輸入變化影響		0.5%以下(輸入AC85～264V、100%負載)
	負載變化影響		2%以下(額定輸入、10-100%負載)	3%以下(額定輸入、10-100%負載)
	起動時間		1,000ms以下(AC100/200V額定輸入)
	輸出保持時間＊5		20ms以上(AC100/200V額定輸入)
附屬功能	過載保護＊5		105～140%、倒L垂下型、自動復歸	100～140%、倒L垂下型、自動復歸
	過電壓保護＊5、＊6		有
	並聯操作		可(最多4台)
	N+1冗餘運轉		可(最多5台)
	串聯操作		可
	電壓不足指示＊5		有(顏色：紅)
	電壓不足檢測輸出＊5		有(開路集極輸出) DC30V max.、50mA max.
其他	使用環境溫度＊5		請參閱降額曲線(不可結冰結露)
	保存温度		-25～+65℃ (不可結冰結露)
	使用環境濕度		相對濕度25～85% (保存相對濕度25～90%)
	耐電壓		AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流20mA)
			AC2.0kV 1min (所有輸入)與()之間(檢出電流20mA)
			AC1.0kV 1min (所有輸出)與( )之間(檢出電流20mA)
	絕緣阻抗		100MΩ以上(所有輸出)與(所有輸入)之間 at 500 VDC
	耐震動＊7		10～55Hz 單側振幅 0.375mm 3方向各2h無異常
	耐衝撃＊7		150m/s² 6方向各3次無異常
	輸出指示燈		有(顏色：綠)
	雜音端子電壓＊8		符合EN61204-3 Class B、遵循FCC Class A ＊9
	放射性危害強度＊8		符合EN61204-3 Class B ＊9
	規格認證＊8		24V型 UL Listed：UL508 （Listing, Class2 Output：Per UL1310）＊3 cUL Listed：CSA C22.2 No.107.1 （Class2 Output：Per CSA C22.2 No.223）＊3 EN：EN62477-1 12V型 UL Listed：UL508 （Listing） cUL Listed：CSA C22.2 No.107.1 EN：EN62477-1
	重量		450g以下	450g×台數以下

＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。
但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊2. 有關並聯操作的輸出電壓調整，請參閱第 8 頁。
若設為－10％以下時，電壓不足檢測功能可能會動作。
調整後的輸出容量、輸出電流請設為低於額定輸出容量、額定輸出電流。
輸出電壓可能因V.ADJ的操作而上升至超過電壓調整範圍。
輸出電壓調整時，請確認電源的輸出電壓並注意勿破壞負載。
＊3. 以並聯操作使用時不符合Class2，敬請注意。
＊4. 輸出特性由電源輸出端規定。
＊5. 詳情請參閱第 10 頁的「特性資料」。
＊6. 進行復歸時，請關閉電源，閒置1分鐘以上之後再重開電源。
＊7. 請將端板（PFP-M型）安裝於本體的兩端。
＊8. EC指令與各種規格認證（UL、EN等）等適用範圍為100～240VAC （85～264VAC）。
＊9. 雜訊值會因配線的方法而改變。請將輸入線、GR線匯整插入1個對應雜訊用的箝位濾波器
（TDK製 ZCAT2436-1330A）。

5V型（S8TS-02505□型）

項目			單獨操作時
效率(TYP.)			73% TYP. (額定輸入、100%負載)
輸入條件	電壓範圍＊1		額定：AC100～240V (容許範圍：AC85～264V、DC80～370V＊7)
	頻率＊1		50/60Hz(47～63Hz)
	電流	AC100V輸入時	0.7A以下
	電流	AC200V輸入時	0.4A以下
	力率		0.8以上(額定輸入、100%負載)
	高調波電流規制		符合EN61000-3-2
	漏電流	AC100V輸入時	0.35mA以下
	漏電流	AC240V輸入時	0.7mA以下
	突波電流 (25℃、冷啟動) ＊5	AC100V輸入時	17.5A以下
	突波電流 (25℃、冷啟動) ＊5	AC200V輸入時	35A以下
輸出特性＊3	電壓調整範圍		5V±10% (以V.ADJ調整)＊2
	漣波雜訊電壓		2%(p-p)以下
	輸入變化影響		0.5%以下(輸入AC85～264V、100%負載)
	負載變化影響		1.5%以下(額定輸入、10-100%負載)
	起動時間＊4		1,000ms以下(AC100/200V額定輸入)
	輸出保持時間＊4		20ms以上(AC100/200V額定輸入)
附屬功能	過載保護＊4		105～140% 倒L垂下型自動復歸
	過電壓保護＊4、＊5		有
	並聯操作		不可
	N+1冗餘運轉		不可
	串聯操作		可(需要外部二極體)
	電壓不足指示＊4		有(顏色：紅)
	電壓不足檢測輸出＊4		有(開路集極輸出) DC30V max.、50mA max.
其他	使用環境溫度＊4		請參閱降額曲線(不可結冰結露)
	保存温度		-25～+65℃ (不可結冰結露)
	使用環境濕度		相對濕度25～85% (保存相對濕度25～90%)
	耐電壓		AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流20mA)
			AC2.0kV 1min (所有輸入)與()之間(檢出電流20mA)
			AC1.0kV 1min (所有輸出)與( )之間(檢出電流20mA)
	絕緣阻抗		100MΩ以上(所有輸出)與(輸入、)之間 at 500 VDC
	耐震動＊6		10～55Hz 單側振幅 0.375mm 3方向各2h無異常
	耐衝擊＊6		150m/s² 6方向各3次無異常
	輸出指示燈		有(顏色：綠)
	雜音端子電壓＊7		符合EN61204-3 Class B、遵循FCC Class A
	放射性危害強度＊7		符合EN61204-3 Class B
	安全標準＊7		UL Listed：UL508 （Listing） cUL Listed：CSA C22.2 No.107.1 EN：EN62477-1
	重量		450g以下

＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。
但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊2. 若設為－10％以下時，電壓不足檢測功能可能會動作。
調整後的輸出容量、輸出電流請設為低於額定輸出容量、額定輸出電流。
V.ADJ的容量操作可使電壓上升至電壓調整範圍的+10%以上。
輸出電壓調整時，請確認電源的輸出電壓並注意勿破壞負載。
＊3. 輸出特性由電源輸出端規定。
＊4. 詳情請參閱第 10 頁的「特性資料」。
＊5. 進行復歸時，請關閉電源，閒置1分鐘以上之後再重開電源。
＊6. 請將端板（PFP-M型）安裝於本體的兩端。
＊7. EC指令與各種安全標準（UL、EN等）適用範圍為100～240VAC （85～264VAC）。

特性資料

降額曲線

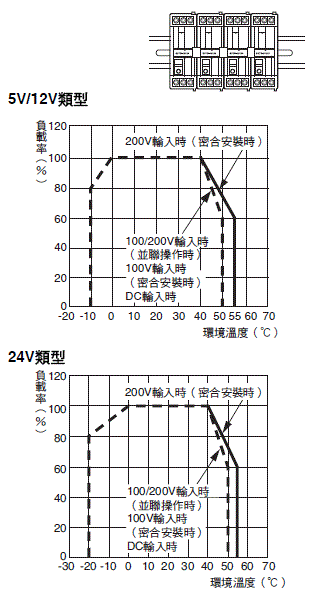

並聯操作及密合安裝時

805_sp_2

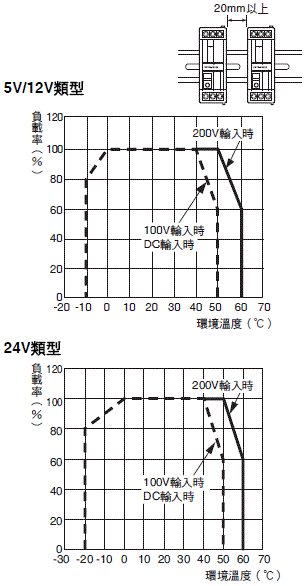

空開間隔設置且單獨操作時

805_sp_3

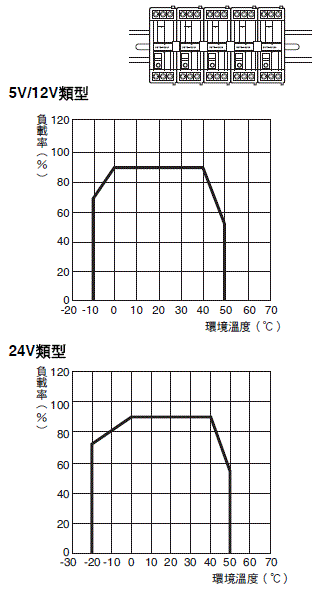

N＋1冗餘運轉時

805_sp_4

註. ・如果降額發生問題，請使用強制空氣冷卻。
・環境溫度以電源本體下方50mm測定的溫度為準。
・N＋1冗餘運轉時的負載率以「單獨操作時的額定輸出電力×N」為基準。
・在DC輸入下使用的客戶請注意：使用未達DC100V的輸入電壓時，請將上述降額曲線再乘以0.8以下的係數，以減輕負載。

過載保護功能

利用過載保護迴路（單獨操作時以額定電流的105％以上動作，並聯操作時以額定電流的100％以上動作），於過載時自動降低輸出電壓以保護電源本身。

過載狀態解除之後，輸出電壓將自動復歸為正常狀態。

805_sp_5

註. 請避免短路及過電流狀態超過20秒以上，以免導致內部零組件劣化、損壞。

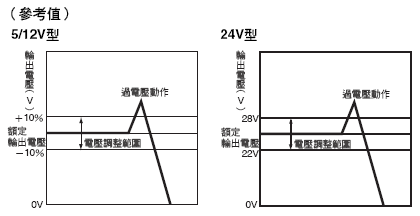

過電壓保護功能

為避免電源內部反饋電路故障等因素，造成負載過大的電壓，會進行過電壓檢測。
當輸出超過額定輸出電壓120％的過電壓時，即切斷輸出電壓。
進行復歸時，請關閉電源，閒置1分鐘以上之後再重開電源。

805_sp_6

註. 請務必先排除過電壓的原因後再重新接通輸入電源。

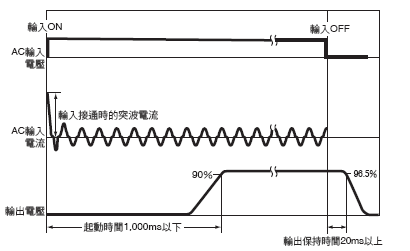

突波電流、起動時間、輸出保持時間

805_sp_7

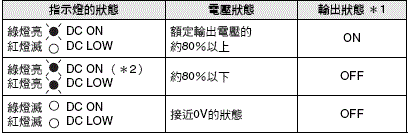

電壓不足指示／電壓不足檢測輸出功能

當檢測到輸出電壓降低時，LED （DC LOW：紅）亮燈，並藉由電晶體（DC LOW OUT）
向外部通報異常。檢出電壓設為額定輸出電壓的約80％（75－90％）。

805_sp_8

註. 本功能在於監視電源輸出端子部的電壓。若要確認正確的電壓狀態，請測量負載端的電壓。
＊1. 電晶體輸出：開路集極DC30V max. 50mA max.
ON時殘留電壓2V以下、OFF時漏電流0.1mA以下
＊2. 輸出電壓降低，越接近0V則燈的亮度越暗。

電壓不足檢測輸出

805_sp_9

（單位：mm）

本體

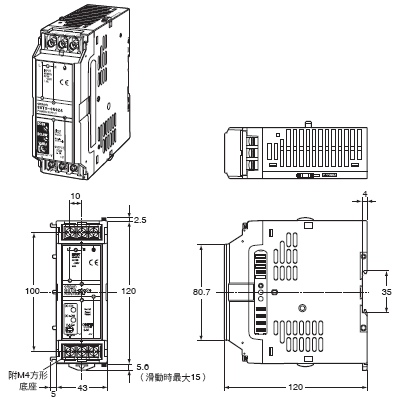

S8TS-[][][][][]型

805_dm_1

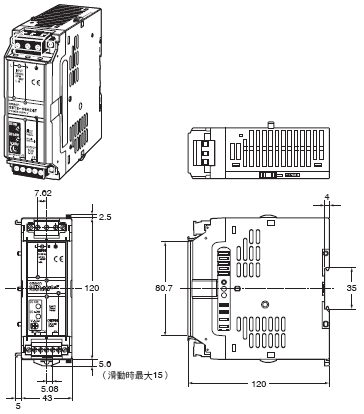

S8TS-[][][][][]F型

805_dm_2
