| 容量 | 輸入電壓 | 輸出電壓 | 最大遮斷輸出電流 (每1分支輸出) |
總輸出電流 | 分支輸出數 | 通訊功能 | 變更參數設定 | 型號 |
|---|---|---|---|---|---|---|---|---|
| 240W | AC100～ 240V |
24V | 3.8A | 10A | 6分支 | 無 | 可 | S8AS-24006 |
| 無 | 不可 | S8AS-24006N | ||||||
| 有(RS-485) | 可 | S8AS-24006R | ||||||
| 480W | 20A | 8分支 | 無 | 可 | S8AS-48008 | |||
| 無 | 不可 | S8AS-48008N | ||||||
| 有(RS-485) | 可 | S8AS-48008R |
S8AS
產品特色
注重安全性與維護性的新電源型態
將數位電路保護器功能一體化的240/480W型電源。
可針對各個分支迴路輕鬆設定0.1A單位的遮斷電流值。
搭載智慧型啟動/關機程序。
各項監視器顯示、警報功能完善
（輸出電壓、輸出電流、更換通知、溫度）。
符合UL Class2輸出。
鋁軌安裝方式。
本體
軌道安裝用選購品
安裝軌道（鋁製）
| 型號 |
|---|
| PFP-100N |
| PFP-50N |
| 型號 |
|---|
| PFP-100N2 |
| 型號 |
|---|
| PFP-M |
額定／性能
S8AS-24006[]型
| 型號 | S8AS-24006 | S8AS-24006N | S8AS-24006R | ||
|---|---|---|---|---|---|
| 效率(Typ.) | 80%以上 | ||||
| 輸入條件 | 電壓範圍＊1 | AC100～240V(AC85～264V) | |||
| 頻率＊1 | 50/60Hz(47～63Hz) | ||||
| 電流 | 100V輸入時 | 3.8A以下 | |||
| 200V輸入時 | 2.0A以下 | ||||
| 功率因數 | 0.95以上 | ||||
| 高諧波電流 | 符合EN61000-3-2 | ||||
| 漏電流 | 100V輸入時 | 0.5mA以下 | |||
| 200V輸入時 | 1.0mA以下 | ||||
| 突波電流 ＊2 |
100V輸入時 | 25A以下(25℃、冷啟動) | |||
| 200V輸入時 | 50A以下(25℃、冷啟動) | ||||
| 輸出條件 | 分支迴路數 | 6分支 | |||
| 最大遮斷輸出電流(每1分支輸出) | 3.8A | ||||
| 總輸出電流 | 10A | ||||
| 電壓調整範圍＊3 | ±10%(以V.ADJ調整) | ||||
| 漣波雜訊電壓 | 2.0%［P-P］以下(額定輸入與輸出)＊4 | ||||
| 輸出漏電流 | 10mA以下 | ||||
| 輸入變化影響 | 0.5%以下(輸入AC85～264V、100%負載)＊5 | ||||
| 負載變化影響(額定輸入電壓) | 4.0%以下(額定輸入、0～100%負載)＊5 | ||||
| 溫度變化影響 | 0.05%/℃以下 | ||||
| 起動時間＊2 | 3,000ms以下(額定輸入與輸出)＊4 | ||||
| 輸出保持時間＊2 | 20ms以上(額定輸入與輸出)＊4 | ||||
| 各種功能 | 異常遮斷 功能 | 異常電壓遮斷 | 28.8V(固定) | ||
| 異常電流遮斷＊2 | 設定範圍：0.5～3.8A(0.1A單位) | 3.8A(固定) | 設定範圍：0.5～3.8A(0.1A單位) | ||
| 異常總電流遮斷 | 相當於17A 2s以上、15A 5s以上、13A 10s以上、12A 20s以上的總輸出電流流通時進行遮斷 | ||||
| 異常遮斷輸出 | 光開關輸出 DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下 |
||||
| 電壓不足 檢測功能 |
電壓不足檢測 | 設定範圍：18.0～26.4V(0.1V單位) | 20.0V(固定) | 設定範圍：18.0～26.4V(0.1V單位) | |
| 電壓不足檢測輸出 | 光開關輸出 DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下 |
||||
| 更換通知 功能 | 更換通知 | 設定範圍：0.0～5.0年(0.5年單位) | 0.5年(固定) | 設定範圍：0.0～5.0年(0.5年單位) | |
| 更換通知輸出 | 光開關輸出 DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下 |
||||
| 溫度輸出 功能 | 溫度 | 設定範圍：25～90℃(1℃單位) | 90℃(固定) | 設定範圍：25～90℃(1℃單位) | |
| 溫度輸出 | 光開關輸出 DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下 |
||||
| 顯示功能 | 輸出電壓顯示 | 顯示範圍：17.0～30.0V 顯示精度：2%rdg±1位數以下 |
|||
| 輸出電流顯示 | 分支輸出電流顯示範圍：0.0～4.0A 分支輸出峰值電流顯示範圍：0.0～20.0A 總輸出電流顯示範圍：0.0～40.0A 顯示精度：5%FS(4A)±1位數以下 |
||||
| 更換通知顯示 | 顯示範圍：FUL(Full)/HLF(Half)/0.0～5.0年 | ||||
| 溫度顯示 | 顯示範圍：-20～+100℃ 顯示精度：2℃±1位數以下 |
||||
| 外部遮斷訊號輸入 |
可對各分支輸出設定 有效/無效DC19.2～30.0V、 最小訊號寬幅10ms以上、 以輸入後20ms+關機程序時間遮斷 |
所有分支輸出：有效(固定) 最小訊號寬幅10ms以上、 以輸入後20ms+關機程序時間遮斷 |
可對各分支輸出設定 有效/無效DC19.2～30.0V、 最小訊號寬幅10ms以上、 以輸入後20ms+關機程序時間遮斷 |
||
| 啟動程序 | 設定範圍：0.0～99.9s(0.1s單位) | 分支輸出1：0.0s(固定) 分支輸出2：0.4s(固定) 分支輸出3：0.8s(固定) 分支輸出4：1.2s(固定) 分支輸出5：1.6s(固定) 分支輸出6：2.0s(固定) |
設定範圍：0.0～99.9s(0.1s單位) | ||
| 關機程序 | 設定範圍：0.0～99.9s(0.1s單位) | 所有分支輸出：0.0s(固定) | 設定範圍：0.0～99.9s(0.1s單位) | ||
| 通訊功能 | 無 | 有(RS-485) | |||
| 取樣週期 | 1ms | ||||
| 並聯連接 | 不可 | ||||
| 串聯連接 | 不可 | ||||
| 其他 | 使用環境溫度 | 請參閱降額曲線(不結冰、結露)＊2 | |||
| 保存溫度 | -25～+65℃ | ||||
| 使用環境濕度 | 25～85%(保存濕度25～90%) | ||||
| 耐電壓 | AC3.0kV1min(所有輸入)與(所有分支輸出、所有輸入/出訊號、所有通訊)之間(檢出電流20mA) AC2.0kV1min(所有輸入)與(  )之間(檢出電流20mA)AC1.0kV1min(所有分支輸出、所有輸入/出訊號、所有通訊)與( )之間(檢出電流20mA)AC500V1min(所有分支輸出)與(所有輸入/出訊號、所有通訊)之間(檢出電流20mA) AC500V1min(所有輸入/出訊號)與(所有通訊)之間(檢出電流20mA) AC500V1min(所有輸入訊號)與(所有輸出訊號)之間(檢出電流20mA) |
||||
| 絕緣阻抗 | 100MΩ以上(所有分支輸出、所有輸入/出訊號、所有通訊)與(所有輸入、)之間at500VDC |
||||
| 耐震動 | 10～55Hz單側振幅0.375mm3方向各2h無異常 | ||||
| 耐衝擊 | 150m/s26方向各3次無異常 | ||||
| 輸出指示燈 | 有(顏色：綠) | ||||
| 雜音端子電壓 | 符合EN61204-3ClassA、遵循FCCClassA | ||||
| 放射性危害強度 | 符合EN61204-3ClassA | ||||
| 規格認證 | CULUS：UL508 （Listing. Class2：Per UL1310）、CSA C22.2 No.107.1 （Class2：Per CSA C22.2 No.223） EN 62477-1 |
||||
| SEMI規格 | SEMIF47-0706(AC200V輸入時) | ||||
| 重量 | 1,600g以下 | ||||
＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。
但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊2. 詳情請參閱規格說明書第 8 頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓調整範圍的+10％以上。
輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
此外，輸出電壓若達28.8V以上，則所有的分支輸出將被遮斷。
＊4. 額定輸入與輸出條件：根據額定輸入電壓、額定頻率、額定輸出電壓、額定總輸出電流、最大遮斷輸出電流。
＊5. 100％負載條件：根據額定輸出電壓、額定總輸出電流、最大遮斷輸出電流。
S8AS-48008[]型
| 型號 | S8AS-48008 | S8AS-48008N | S8AS-48008R | ||
|---|---|---|---|---|---|
| 效率(Typ.) | 80%以上 | ||||
| 輸入條件 | 電壓範圍＊1 | AC100～240V(AC85～264V) | |||
| 頻率＊1 | 50/60Hz(47～63Hz) | ||||
| 電流 | 100V輸入時 | 7.4A以下 | |||
| 200V輸入時 | 3.9A以下 | ||||
| 功率因數 | 0.95以上 | ||||
| 高諧波電流 | 符合EN61000-3-2 | ||||
| 漏電流 | 100V輸入時 | 0.5mA以下 | |||
| 200V輸入時 | 1.0mA以下 | ||||
| 突波電流 ＊2 |
100V輸入時 | 25A以下(25℃、冷啟動) | |||
| 200V輸入時 | 50A以下(25℃、冷啟動) | ||||
| 輸出條件 | 分支迴路數 | 8分支 | |||
| 最大遮斷輸出電流(每1分支輸出) | 3.8A | ||||
| 總輸出電流 | 20A | ||||
| 電壓調整範圍＊3 | ±10%(以V.ADJ調整) | ||||
| 漣波雜訊電壓 | 2.0%［P-P］以下(額定輸入與輸出)＊4 | ||||
| 輸出漏電流 | 10mA以下 | ||||
| 輸入變化影響 | 0.5%以下(輸入AC85～264V、100%負載)＊5 | ||||
| 負載變化影響(額定輸入電壓) | 4.0%以下(額定輸入、0～100%負載)＊5 | ||||
| 溫度變化影響 | 0.05%/℃以下 | ||||
| 起動時間＊2 | 3,000ms以下(額定輸入與輸出)＊4 | ||||
| 輸出保持時間＊2 | 20ms以上(額定輸入與輸出)＊4 | ||||
| 各種功能 | 異常遮斷 功能 | 異常電壓遮斷 | 28.8V(固定) | ||
| 異常電流遮斷＊2 | 設定範圍：0.5～3.8A(0.1A單位) | 3.8A(固定) | 設定範圍：0.5～3.8A(0.1A單位) | ||
| 異常總電流遮斷 | 相當於27A 1s以上、25A 2s以上、22.5A 5s以上的總輸出電流流通時進行遮斷 | ||||
| 異常遮斷輸出 | 光開關輸出 DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下 |
||||
| 電壓不足 檢測功能 |
電壓不足檢測 | 設定範圍：18.0～26.4V(0.1V單位) | 20.0V(固定) | 設定範圍：18.0～26.4V(0.1V單位) | |
| 電壓不足檢測輸出 | 光開關輸出 DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下 |
||||
| 更換通知 功能 | 更換通知 | 設定範圍：0.0～5.0年(0.5年單位) | 0.5年(固定) | 設定範圍：0.0～5.0年(0.5年單位) | |
| 更換通知輸出 | 光開關輸出 DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下 |
||||
| 溫度輸出 功能 | 溫度 | 設定範圍：25～90℃(1℃單位) | 90℃(固定) | 設定範圍：25～90℃(1℃單位) | |
| 溫度輸出 | 光開關輸出 DC30VMax.50mAMax.、漏電流0.1mA以下、殘留電壓2V以下 |
||||
| 顯示功能 | 輸出電壓顯示 | 顯示範圍：17.0～30.0V 顯示精度：2%rdg±1位數以下 |
|||
| 輸出電流顯示 | 分支輸出電流顯示範圍：0.0～4.0A 分支輸出峰值電流顯示範圍：0.0～20.0A 總輸出電流顯示範圍：0.0～40.0A 顯示精度：5%FS(4A)±1位數以下 |
||||
| 更換通知顯示 | 顯示範圍：FUL(Full)/HLF(Half)/0.0～5.0年 | ||||
| 溫度顯示 | 顯示範圍：-20～+100℃ 顯示精度：2℃±1位數以下 |
||||
| 外部遮斷訊號輸入 |
可對各分支輸出設定 有效/無效DC19.2～30.0V、 最小訊號寬幅10ms以上、 以輸入後20ms+關機程序時間遮斷 |
所有分支輸出：有效(固定) DC19.2～30.0V、 最小訊號寬幅10ms以上、 以輸入後20ms+關機程序時間遮斷 |
可對各分支輸出設定 有效/無效DC19.2～30.0V、 最小訊號寬幅10ms以上、 以輸入後20ms+關機程序時間遮斷 |
||
| 啟動程序 | 設定範圍：0.0～99.9s(0.1s單位) | 分支輸出1：0.0s(固定) 分支輸出2：0.4s(固定) 分支輸出3：0.8s(固定) 分支輸出4：1.2s(固定) 分支輸出5：1.6s(固定) 分支輸出6：2.0s(固定) 分支輸出7：2.4s(固定) 分支輸出8：2.8s(固定) |
設定範圍：0.0～99.9s(0.1s單位) | ||
| 關機程序 | 設定範圍：0.0～99.9s(0.1s單位) | 所有分支輸出：0.0s(固定) | 設定範圍：0.0～99.9s(0.1s單位) | ||
| 通訊功能 | 無 | あり(RS-485) | |||
| 取樣週期 | 1ms | ||||
| 並聯連接 | 不可 | ||||
| 串聯連接 | 不可 | ||||
| 其他 | 使用環境溫度 | 請參閱降額曲線(不結冰、結露)＊2 | |||
| 保存溫度 | -25～+65℃ | ||||
| 使用環境濕度 | 25～85%(保存濕度25～90%) | ||||
| 耐電壓 | AC3.0kV1min(所有輸入)與(所有分支輸出、所有輸入/出訊號、所有通訊)之間(檢出電流20mA) AC2.0kV1min(所有輸入)與( )之間(檢出電流20mA)AC1.0kV1min(所有分支輸出、所有輸入/出訊號、所有通訊)與( )之間(檢出電流30mA)AC500V1min(所有分支輸出)與(所有輸入/出訊號、所有通訊)之間(檢出電流20mA) AC500V1min(所有輸入/出訊號)與(所有通訊)之間(檢出電流20mA) AC500V1min(所有輸入訊號)與(所有輸出訊號)之間(檢出電流20mA) |
||||
| 絕緣阻抗 | 100MΩ以上(所有分支輸出、所有輸入/出訊號、所有通訊)與(所有輸入、)之間at500VDC |
||||
| 耐震動 | 10～55Hz單側振幅0.375mm3方向各2h無異常 | ||||
| 耐衝擊 | 150m/s26方向各3次無異常 | ||||
| 輸出指示燈 | 有(顏色：綠) | ||||
| 雜音端子電壓 | 符合EN61204-3ClassA、遵循FCCClassA | ||||
| 放射性危害強度 | 符合EN61204-3ClassA | ||||
| 規格認證 | cULus：UL508 （Listing. Class2：Per UL1310）、CSA C22.2 No.107.1 （Class2：Per CSA C22.2 No.223） EN 62477-1 |
||||
| SEMI規格 | SEMIF47-0706(AC200V輸入時) | ||||
| 重量 | 2,400g以下 | ||||
＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。
但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊2. 詳情請參閱第 8 頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓調整範圍的＋10％以上。
輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
此外，輸出電壓若達28.8V以上，則所有的分支輸出將被遮斷。
＊4. 額定輸入與輸出條件：根據額定輸入電壓、額定頻率、額定輸出電壓、額定總輸出電流、最大遮斷輸出電流。
＊5. 100％負載條件：根據額定輸出電壓、額定總輸出電流、最大遮斷輸出電流。
特性資料
●降額曲線
註1. 偶有引起內部零組件劣化、損毀的風險。請勿在超過降額範圍的狀態（降額曲線A的部分）下使用。
2. 如果降額發生問題，請使用強制空氣冷卻。
3. 如為480W，若輸入電壓為AC95V以下且長時間使用時，請將負載降低至80％以下。
●異常電流遮斷特性
標準檢出
瞬時檢出
延長檢測
●遮斷性能
S8AS型係將分支輸出的電流值檢出為數位值並進行運算後， 執行遮斷動作。
有關遮斷特性， 請以左側的「●異常電流遮斷特性」圖表進行確認。此外並具有如下述之遮斷相關功能。
選擇判定類別
可選則標準/瞬時/延長等遮斷電流值的檢出方法。請參閱「S8AS型使用手冊」。
S8AS-24006N型/S8AS-48008N型為延長檢測（固定）。
電流限制功能
此功能係限制因裝置的短路故障等而流通之過大的短路電流。
啟動過濾功能
此功能係藉由過大的突波電流等阻止遮斷動作，於分支輸出ON後的40ms期間使遮斷動作停止作用。
安全迴路
於各分支輸出中配備溫度保險絲和電流保險絲， 以防萬一內部發生故障時仍可確保安全。

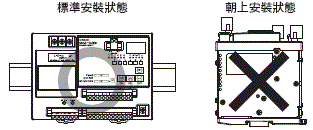

●安裝狀態
註1. 上圖為240W的情形。
2. 依據安裝狀態，散熱性有可能惡化，內部零組件在極低機率下可能發生劣化、損壞，以及更換通知功能無法正常運作的情況。
請勿使用非標準安裝的安裝方式。

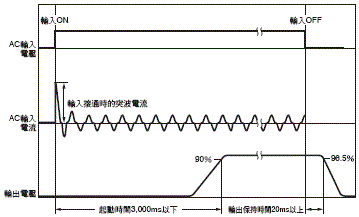

●突波電流、起動時間、輸出保持時間

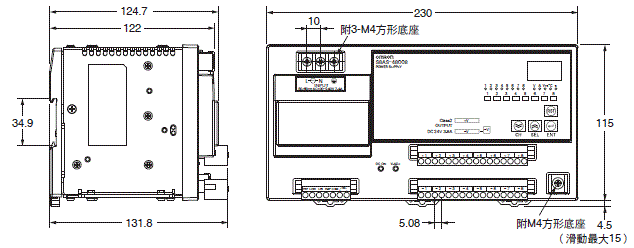

（單位：mm）
本體

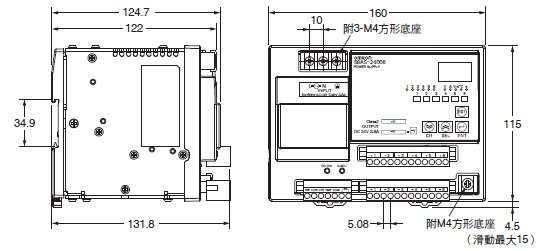

S8AS-24006型
S8AS-24006N型
S8AS-24006R型

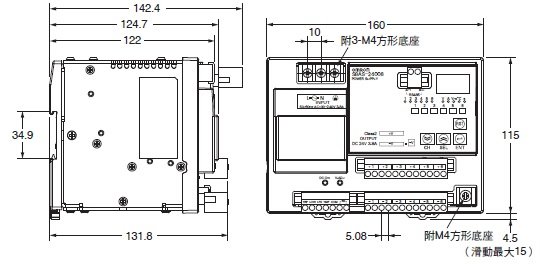

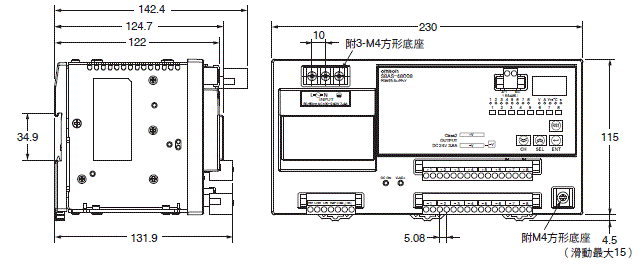

S8AS-48008型
S8AS-48008N型
S8AS-48008R型
軌道安裝用選購品

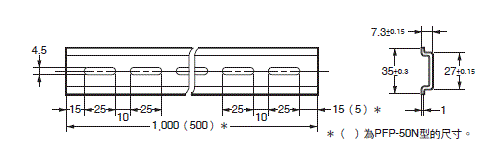

安裝軌道（鋁製）
PFP-100N型
PFP-50N型

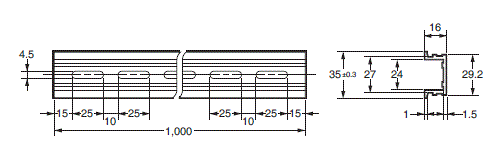

安裝軌道（鋁製）
PFP-100N2型

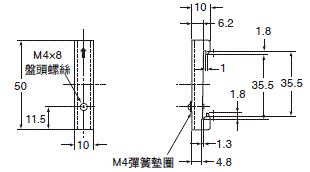

固定金具（端板）
PFP-M型
