S8JX-P

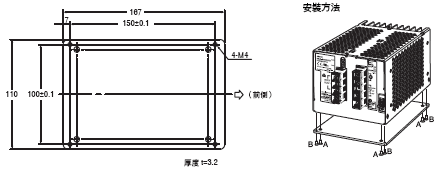

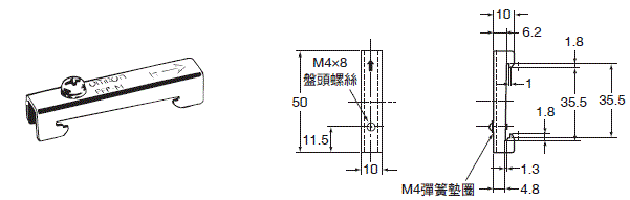

S82J型系列的替換金具

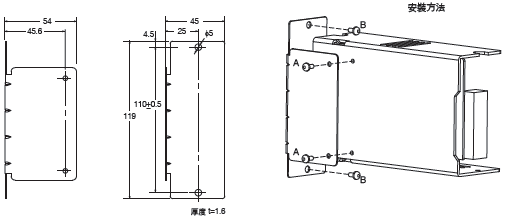

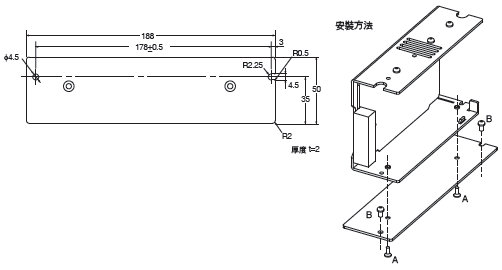

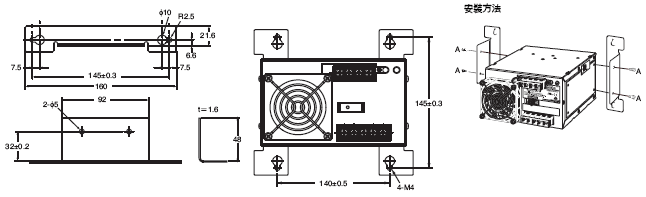

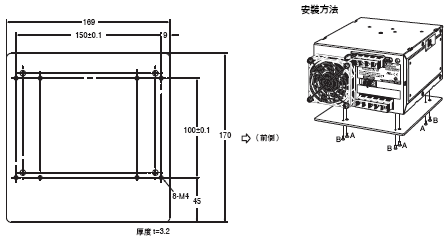

以下安裝金具A～I可就其對應的機種及安裝方向，用於替換S82J型。S82J型的部分機種

（容量100W以下的機種，但100W僅限於輸出24VDC型）可使用安裝孔距相同的附屬正面安裝金具。

輸入規格			100～240V輸入
容量 ＊1			15W	35W
效率			68%以上	73%以上
輸入 條件	電壓範圍 ＊2		AC100～240V (容許範圍AC85～264V、DC80～370V ＊9)
	頻率 ＊2		50/60Hz(47～450Hz)
	電流 ＊3	AC100V 輸入時	0.4A以下	1A以下
		AC200V 輸入時	0.25A以下	0.6A以下
	高諧波電流規制		--
	漏電流 ＊3	AC100V 輸入時	0.5mA以下
		AC200V 輸入時	1mA以下
	突波電流 (25℃、冷啟動)＊3	AC100V 輸入時	20A以下
		AC200V 輸入時	40A以下
輸出 特性 ＊4	電壓調整範圍 ＊5		-10～+15% (以V.ADJ調整)(48V型為±10%)
	漣波雜訊電壓 ＊3		2%(p-p)以下
	輸入變化影響		0.4%以下(輸入電壓為AC)
	負載變化影響		0.8%以下(額定輸入、0～100%負載)
	溫度變化影響		0.05%/℃ 以下(額定輸入與輸出)
	起動時間		500ms以下(額定輸入與輸出時上升至輸出電壓的90%)
	輸出保持時間 ＊3		20ms以上
附屬 功能	過載保護 ＊6		105～175%、垂下/間歇動作型、自動復歸
	過電壓保護＊7		有
	過熱保護		無
	並列操作		不可(但可進行備用操作，需要外部二極體)
	串列操作		可(最多2台，需要外部二極體)
	保護迴路動作指示		無
其他	使用環境溫度		請參閱降額曲線(不可結冰結露)
	保存溫度		-25～+65℃(不可結冰結露)
	使用環境濕度		25～85%RH(保存濕度25～90%)
	耐電壓		AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流 20mA) AC2.0kV 1min (所有輸入)與()之間(檢出電流 20mA) AC1.0kV 1min (所有輸出)與()之間(檢出電流 20mA)
	絕緣阻抗		100MΩ以上(所有輸出)與(所有輸入、)之間 at 500 VDC
	耐震動		10～55Hz、單側振幅0.375mm 3方向各2h無異常
	耐衝撃		150m/s2 6方向，各3次無異常
	輸出指示燈		有(顏色：綠)
	EMI傳導放射 ＊3		符合EN55011 Group 1 Class A、遵循FCC Class A＊9
	EMI輻射放射		符合EN55011 Group 1 Class A ＊9
	規格認證 ＊9		UL Listed：UL508 (Listing) UL UR：UL60950-1 (Recognition) cUL Listed：CSA C22.2 No.107.1 cUR：CSA C22.2 No. 60950-1 EN/VDE：EN50178 (=VDE0160)過電壓類別Ⅲ EN60950-1 (=VDE0805 Teil1)(端子部： 遵循DIN EN50274 (VDE0660-514))
	SEMI規格		SEMI F47-0200(AC200V輸入時)
	重量 ＊8		250g以下

＊1. 當連接具有內建交直流轉換器的負載時，過載保護會於起動時發揮作用，可能導致電源無法起動。

詳情請參閱附錄第 19 頁的「●過載保護功能」。
＊2. 請勿對電源供應器使用變頻器輸出。使用具50/60 Hz 的輸出頻率變頻器時，可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊3. 根據額定輸入電壓（AC100V或AC200V）、100％負載所規定。
＊4. 輸出特性由電源輸出端子規定。
＊5. V.ADJ的容量操作可使電壓上升至電壓調整範圍以上。輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊6. 詳情請參閱附錄第 19 頁的「●過載保護功能」。
＊7. 進行復歸時，請關閉輸入電源，閒置7分鐘以上之後再重開電源。
＊8. 重量為正面安裝開放型。
＊9. EC指令與各種規格認證（UL、EN等）的適用範圍為AC100～240V （AC85～264V）。

輸入規格			100～240V輸入
容量 ＊1			50W	100W
效率		5V型	76%以上	76%以上
		12V型	81%以上	81%以上
		24V型	83%以上	83%以上
		48V型	82%以上	83%以上
輸入 條件	電壓範圍 ＊2		AC100～240V(容許範圍AC85～264V、DC80～370V ＊9)
	頻率 ＊2		50/60Hz(47～450Hz)
	電流 ＊3	AC100V 輸入時	1.4A以下	2.5A以下
		AC200V 輸入時	0.8A以下	1.5A以下
	高調波電流規制		--
	漏電流 ＊3	AC100V 輸入時	0.5mA以下
		AC200V 輸入時	1mA以下
	突波電流 (25℃、冷啟動)＊3	AC100V 輸入時	20A以下
		AC200V 輸入時	40A以下
輸出 特性 ＊4	電壓調整範圍 ＊5		-10～+15%(以V.ADJ調整)(48V型為±10%)
	漣波雜訊電壓 ＊3		2%(p-p)以下
	輸入變化影響		0.4%以下(輸入電壓為AC)
	負載變化影響		0.8%以下(額定輸入、0～100%負載)
	溫度變化影響		0.05%/℃以下(額定輸入與輸出)
	起動時間		500ms以下(額定輸入與輸出時上升至輸出電壓的90%)
	輸出保持時間＊3		20ms以上
附屬 功能	過載保護 ＊6		105～175%、垂下/間歇動作型、自動復歸
	過電壓保護＊7		有
	過熱保護		無
	並列操作		不可(但可進行備用操作，需要外部二極體)
	串列操作		可(最多2台，需要外部二極體)
	保護迴路動作指示		無
其他	使用環境溫度		請參閱降額曲線(不可結冰結露)
	保存溫度		-25～+65℃(不可結冰結露)
	使用環境濕度		25～85%RH(保存濕度25～90%)
	耐電壓		AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流 20mA) AC2.0kV 1min (所有輸入)與()之間(檢出電流 20mA) AC1.0kV 1min (所有輸出)與()之間(檢出電流 20mA)
	絕緣阻抗		100MΩ以上(所有輸出)與(所有輸入、)之間 at 500 VDC
	耐震動		10～55Hz、單側振幅0.375mm 3方向各2h無異常
	耐衝撃		150m/s2 6方向各3次無異常
	輸出指示燈		有(顏色：綠)
	EMI傳導放射 ＊3		符合EN55011 Group 1 Class A、遵循FCC Class A＊9
	EMI輻射放射		符合EN55011 Group 1 Class A ＊9
	規格認證 ＊9		UL Listed：UL508 (Listing) UL UR：UL60950-1 (Recognition) cUL Listed：CSA C22.2 No.107.1 cUR：CSA C22.2 No. 60950-1 EN/VDE：EN50178 (=VDE0160)過電壓類別Ⅲ EN60950-1 (=VDE0805 Teil1)(端子部： 遵循DIN EN50274 (VDE0660-514))
	SEMI規格		SEMI F47-0200 (AC200V輸入時)
	重量 ＊8		300g以下	550g以下

＊1. 當連接具有內建交直流轉換器的負載時，過載保護會於起動時發揮作用，可能導致電源無法起動。

詳情請參閱附錄第 19 頁的「●過載保護功能」。
＊2. 請勿對電源供應器使用變頻器輸出。使用具50/60Hz的輸出頻率變頻器時，可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊3. 根據額定輸入電壓（AC100V或AC200V）、100％負載所規定。
＊4. 輸出特性由電源輸出端子規定。
＊5. V.ADJ的容量操作可使電壓上升至電壓調整範圍以上。輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊6. 詳情請參閱附錄第 19 頁的「●過載保護功能」。
＊7. 進行復歸時，請關閉輸入電源，閒置7分鐘以上之後再重開電源。
＊8. 重量為正面安裝開放型。
＊9. EC指令與各種規格認證（UL、EN等）的適用範圍為AC100～240V （AC85～264V）。

輸入規格			100/200V切換	100～240V輸入
容量 ＊1			150W 5V	150W 12V	150W 24V、48V
效率		5V型	78%以上	--	--
		12V型	--	79%以上	--
		24V型	--	--	86%以上
		48V型	--	--	85%以上
輸入 條件	電壓範圍 ＊2		AC100～120V (容許範圍AC85～132V) / AC200～240V (容許範圍AC170～264V) 切換式	AC100～240V (容許範圍AC85～264V、DC80～370V ＊9)
	頻率 ＊2		50/60Hz(47～450Hz)
	電流 ＊3	AC100V 輸入時	3.5A以下	3.6A以下	3.5A以下
		AC200V 輸入時	2.1A以下	2.2A以下	2.1A以下
	高調波電流規制		--
	漏電流 ＊3	AC100V 輸入時	0.5mA以下
		AC200V 輸入時	1mA以下
	突波電流 (25℃、冷啟動)＊3	AC100V 輸入時	20A以下
		AC200V 輸入時	40A以下
輸出 特性 ＊4	電壓調整範圍 ＊5		-10～+15%(以V.ADJ調整)(48V型為±10%)
	漣波雜訊電壓 ＊3		2%(p-p)以下
	輸入變化影響		0.4%以下(輸入電壓為AC)
	負載變化影響		0.8%以下(額定輸入、0～100%負載)
	溫度變化影響		0.05%/℃以下(額定輸入與輸出)
	起動時間		500ms以下(額定輸入與輸出時上升至輸出電壓的90%)
	輸出保持時間＊3		20ms以上
附屬 功能	過載保護 ＊6		105～175%、 垂下型、自動復歸	105～175%、 垂下/間歇動作型、自動復歸
	過電壓保護＊7		有
	過熱保護		無
	並列操作		不可(但可進行備用操作，需要外部二極體)
	串列操作		可(最多2台，需要外部二極體)
	保護迴路動作指示		無
其他	使用環境溫度		請參閱降額曲線(不可結冰結露)
	保存溫度		-25～+65℃(不可結冰結露)
	使用環境濕度		25～85%RH(保存濕度25～90%)
	耐電壓		AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流 20mA) AC2.0kV 1min (所有輸入)與()之間(檢出電流 20mA) AC1.0kV 1min (所有輸出)與()之間(檢出電流 20mA)
	絕緣阻抗		100MΩ以上(所有輸出)與(所有輸入、)之間 at 500 VDC
	耐震動		10～55Hz、單側振幅0.375mm 3方向各2h無異常
	耐衝撃		150m/s2 6方向 各3次無異常
	輸出指示燈		有(顏色：綠)
	EMI傳導放射 ＊3		符合EN55011 Group 1 Class A、遵循FCC Class A＊9
	EMI輻射放射		符合EN55011 Group 1 Class A ＊9
	規格認證 ＊9		UL Listed：UL508 (Listing) UL UR：UL60950-1 (Recognition) cUL Listed：CSA C22.2 No.107.1 cUR：CSA C22.2 No. 60950-1 EN/VDE：EN50178 (=VDE0160)過電壓類別Ⅲ EN60950-1 (=VDE0805 Teil1)(端子部： 遵循DIN EN50274 (VDE0660-514))
	SEMI規格		--	SEMI F47-0200(AC200V輸入時)
	重量 ＊8		800g以下	700g以下	600g以下

＊1. 當連接具有內建交直流轉換器的負載時，過載保護會於起動時發揮作用，可能導致電源無法起動。

詳情請參閱附錄第 19 頁的「●過載保護功能」。
＊2. 請勿對電源供應器使用變頻器輸出。使用具50/60Hz的輸出頻率變頻器時，可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊3. 根據額定輸入電壓（AC100V或AC200V）、100％負載所規定。
＊4. 輸出特性由電源輸出端子規定。
＊5. V.ADJ的容量操作可使電壓上升至電壓調整範圍以上。輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊6. 詳情請參閱附錄第 19 頁的「●過載保護功能」。
＊7. 進行復歸時，請關閉輸入電源，閒置7分鐘以上之後再重開電源。
＊8. 重量為正面安裝開放型。
＊9. EC指令與各種規格認證（UL、EN、其它）的適用範圍為AC100～240V （AC85～264V）。

輸入規格			100/200V切換
容量 ＊1			300W	600W
效率		5V型	71%以上	72%以上
		12V型	75%以上	78%以上
		24V型	82%以上	80%以上
		48V型	82%以上	80%以上
輸入 條件	電壓範圍 ＊2		AC100～120V (容許範圍AC85～132V) / AC200～240V (容許範圍AC170～264V)切換式
	頻率 ＊2		50/60Hz(47～450Hz)
	電流 ＊3	AC100V 輸入時	8A以下	16A以下(5V、12V、48V) 14A以下(24V)
		AC200V 輸入時	4.5A以下	9A以下(5V、12V、48V) 8A以下(24V)
	高調波電流規制		--
	漏電流 ＊3	AC100V 輸入時	0.5mA以下
		AC200V 輸入時	1mA以下
	突波電流 (25℃、冷啟動)＊3	AC100V 輸入時	25A以下	30A以下
		AC200V 輸入時	50A以下	60A以下
輸出 特性 ＊4	電壓調整範圍 ＊5		-10～+15% (以V.ADJ調整)(48V型為±10%)
	漣波雜訊電壓 ＊3		2.8%(p-p)以下(5V)＊6 2%(p-p)以下(12V、24V、48V)	3.8%(p-p)以下(5V)＊6 2%(p-p)以下(12V)＊6 2%(p-p)以下(24V、48V)
	輸入變化影響		0.4%以下
	負載變化影響		0.8%以下(額定輸入、0～100%負載)
	溫度變化影響		0.05%/℃以下
	起動時間		650ms以下	500ms以下
	輸出保持時間＊3		20ms 以上
附屬 功能	過載保護 ＊7		105～175% 倒L垂下型 約5s遮斷(5V、12V)＊10 垂下/間歇動作型、自動復歸(24V、48V)	105～175% 倒L垂下型 約5s遮斷＊10
	過電壓保護＊8		有(5V、12V)＊10 有(24V、48V)	有 ＊10
	過熱保護		有(5V、12V)＊10 無(24V、48V)	有 ＊10
	並列操作		可(最多5台)
	串列操作		可(最多2台，需要外部二極體)
	保護迴路動作指示		有(顏色：紅)(5V、12V) 無(24V、48V)	有(顏色：紅)
其他	使用環境溫度		請參閱降額曲線(不可結冰結露)
	保存溫度		-25～+65℃(不可結冰結露)
	使用環境濕度		25～85%RH(保存濕度25～90%)
	耐電壓		AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流 25mA) AC2.0kV 1min (所有輸入)與()之間(檢出電流 25mA) AC1.0kV 1min (所有輸出)與()之間(檢出電流 25mA)
	絕緣阻抗		100MΩ以上(所有輸出)與(所有輸入、)之間 at 500 VDC
	耐震動		10～55Hz、單側振幅0.375mm 3方向 各2h無異常
	耐衝撃		150m/s2 6方向 各3次無異常
	輸出指示燈		有(顏色：綠)
	EMI傳導放射 ＊3		符合EN55011 Group 1 Class A、遵循FCC Class A＊11
	EMI輻射放射		符合EN55011 Group 1 Class A ＊11、＊12
	規格認證 ＊13		UL UR：UL508 (Recognition) UL UR：UL60950-1 (Recognition) cUR：CSA C22.2 No. 60950-1 EN/VDE：EN50178 (=VDE0160)過電壓類別Ⅲ EN60950-1 (=VDE0805 Teil1) (端子部：遵循DIN EN50274 (VDE0660-514))
	重量 ＊9		1,800g以下(5V、12V) 1,600g以下(24、48V)	2,500g以下

＊1. 當連接具有內建交直流轉換器的負載時，過載保護會於起動時發揮作用，可能導致電源無法起動。

詳情請參閱附錄第 19 頁的「●過載保護功能」。
＊2. 請勿對電源供應器使用變頻器輸出。使用具50/60Hz 的輸出頻率變頻器時， 可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊3. 根據額定輸入電壓（AC100V或AC200V）、100％負載所規定。
＊4. 輸出特性由電源輸出端子規定。
＊5. V.ADJ的容量操作可使電壓上升至電壓調整範圍以上。輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊6. 依據JEITA標準RC-9131A的量測方法。詳情請參閱第 54 頁的「●漣波雜訊電壓」。
＊7. 詳情請參閱附錄第 19 頁的「●過載保護功能」。
＊8. 進行復歸時，請關閉輸入電源，閒置3分鐘以上之後，再重開電源。
＊9. 重量為正面安裝型。
＊10. 遮斷的同時保護迴路動作指示燈亮起。進行復歸時，請關閉輸入電源，閒置3分鐘以上之後，再重開電源。
＊11. 雜訊值會因配線的方法而改變。請將雜訊消除用的濾波器及磁芯插入輸入/輸出線。
300W 5V：輸出線加裝E04SR401938 （SEIWA製） 2個
300W 12V：輸出線加裝E04SR401938 （SEIWA製） 1個
600W 5V、12V：輸入線加裝FN2450G-16-61 （SCHAFFNER製） 1個
輸出線加裝E04RC613620 （SEIWA製） 1個
＊12. 600W 5V、12V型於產品下鋪設有鋁板的狀態下符合Class A。
＊13. EC指令與各種規格認證（UL、EN等）的適用範圍為AC100～240V （AC85～264V）。

開放型（無蓋型）附蓋型

註1. 偶有引起內部零組件劣化、損毀的風險。請勿在超過降額範圍的狀態（降額曲線(1)的部分）下使用。
註2. 如果降額發生問題，請使用強制空氣冷卻。
註3.（使用DC輸入的客戶）使用未滿DC100V的輸入電壓時，請以下列係數乘上上述降額曲線以減輕負載。
35W型及100W（5、12V輸出）型：0.8以下
50W/150W型：0.85以下（僅S8JX-G15005[][]型不可輸入DC）
15W型及100W（24、48V輸出）型：0.9以下

單體運轉時

並列操作時

實線 正面安裝、底部安裝、鋁軌安裝、側面安裝（300W 5V、12V/600W 24V、48V型）

虛線 側面安裝（300W 24V、48V型）

註1. 偶有引起內部零組件劣化、損毀的風險。請勿在超過降額範圍的狀態（降額曲線1的部分）下使用。
註2. 如果降額發生問題，請使用強制空氣冷卻。

單體運轉時並列操作時

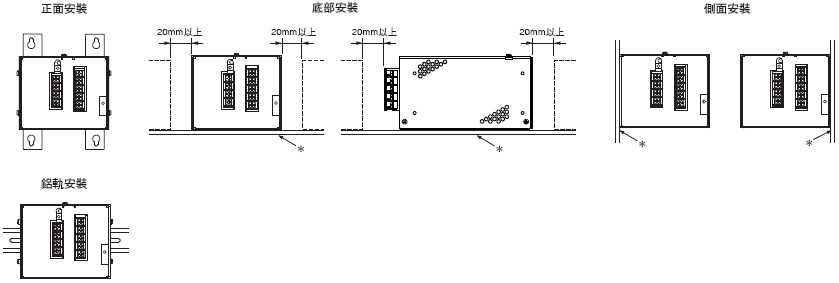

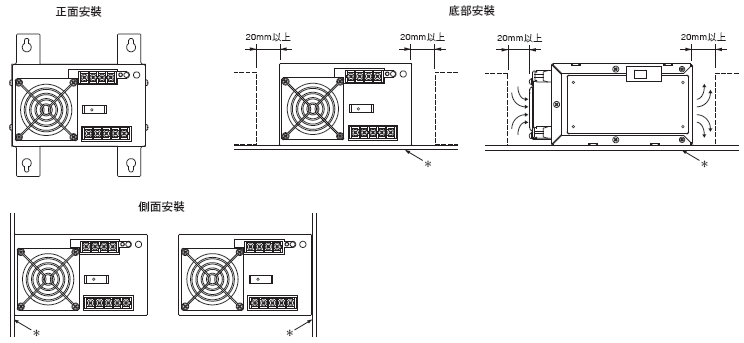

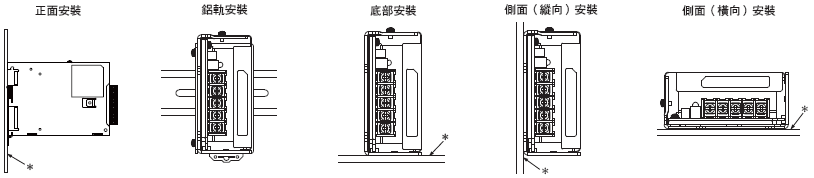

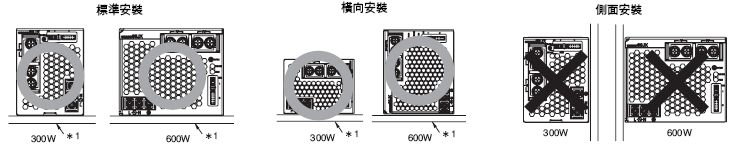

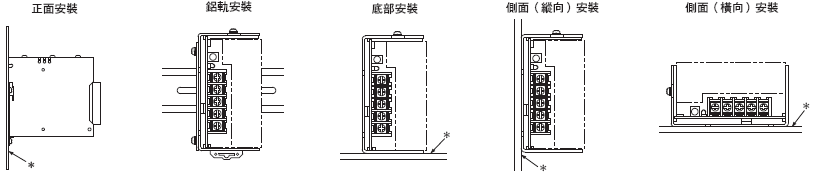

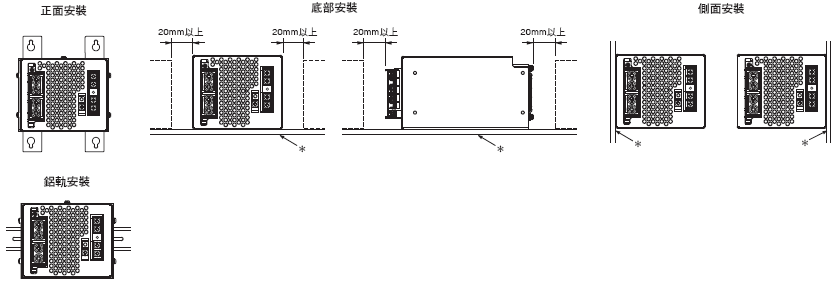

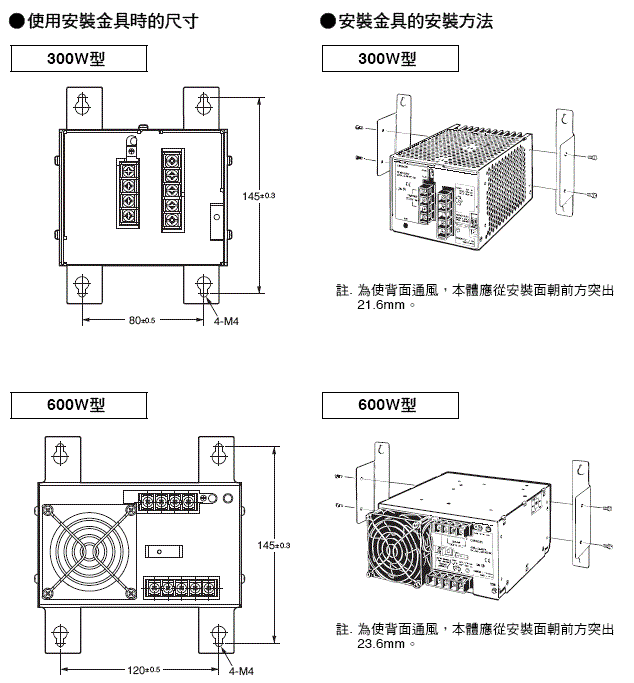

可選擇下列各種安裝方法。
（A）正面安裝…請參閱「正面安裝型附屬安裝金具」。
（B）底部安裝
（C）側面安裝
註. 另有鋁軌安裝方法。

註1. 依據安裝狀態，散熱性有可能惡化，內部零組件在極低機率下可能發生劣化、損壞的情況。

請勿使用於標準安裝以外的安裝方式。
註2. 安裝面請使用金屬板（＊）。
註3. 本產品採自然對流方式，安裝時請留意讓電源模組周圍的空氣對流。

註1. 依據安裝狀態，散熱性有可能惡化，內部零組件在極低機率下可能發生劣化、損壞的情況。

請勿使用於標準安裝以外的安裝方式。
註2. 安裝面請使用金屬板（＊）。
註3. 風扇的強制空氣冷卻方式。使用時請勿堵住通風口（風扇安裝面及其相反面），以免降低冷卻效果。

註1. 依據安裝狀態，散熱性有可能惡化，內部零組件在極低機率下可能發生劣化、損壞的情況。

請勿使用於標準安裝以外的安裝方式。

註2. 安裝面請使用金屬板（＊）。
註3. 本產品採自然對流方式，安裝時請留意讓電源模組周圍的空氣對流。

註1. 依據安裝狀態，散熱性有可能惡化，內部零組件在極低機率下可能發生劣化、損壞的情況。

請勿使用於標準安裝以外的安裝方式。
註2. 安裝面請使用金屬板（＊）。
註3. 風扇的強制空氣冷卻方式。使用時請勿堵住通風口（風扇安裝面及其相反面），以免降低冷卻效果。

利用過載保護迴路（以額定電流的105～175％動作），於短路、過載時自動降低輸出電壓，

保護電源本身不受短路電流或過載的影響。過載狀態解除之後，輸出電壓將自動復歸為正常狀態。
註1. 當連接具有內建交直流轉換器的負載時，過載保護會於起動時發揮作用，可能導致電源無法起動。
註2. 若持續在短路及過載的狀態下使用，在極少數的情況下，內部零組件會劣化、損壞。
註3. 由於可能造成內部零組件劣化及損壞，請勿將本產品用於負載側突波電流及過負載狀態頻繁發生之處。

（參考值）

若過載狀態持續5秒以上，即遮斷輸出且保護迴路動作指示燈亮起。
進行復歸時，請關閉輸入電壓，閒置3分鐘以上之後再重開電源。

若輸出的電壓為額定輸出電壓的約120％以上時，即遮斷輸出電壓。

同時，保護迴路動作指示燈亮起（300W 24V、48V型除外）。

進行復歸時，請關閉輸入電源，閒置3分鐘以上之後再重開電源。

（參考值）

註. 重開電源之前，請務必先排除造成過電壓的因素。

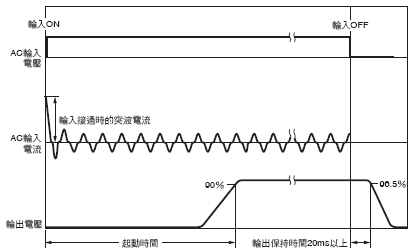

註. 起動時間最長需時500ms （300W型最長需時650ms）。請考量與其他機器的上升關係以建構系統。

輸入規格			100～240V自由輸入
容量 ＊1			50W	100W	150W
效率		5V型	73% 以上	78% 以上	79% 以上
		12V型	76% 以上	78% 以上	78% 以上
		24V型	77% 以上	81% 以上	81% 以上
		48V型	80% 以上	81% 以上	82% 以上
輸入 條件	電壓範圍＊2		AC100～240V(容許範圍AC85～264V、DC80～370V ＊9)
	頻率 ＊2		50/60Hz(47～63Hz)
	電流 ＊3	AC100V 輸入時	0.75A以下	1.4A以下	2.1A以下
		AC200V 輸入時	0.4A以下	0.75A以下	1.1A以下
	功率因數		0.9以上
	高諧波電流規制		EN61000-3-2相容
	漏電流＊3	AC100V 輸入時	0.5mA以下
		AC200V 輸入時	1mA以下
	突波電流 (25℃、冷啟動)＊3	AC100V 輸入時	17.5A以下
		AC200V 輸入時	35A以下
輸出 特性 ＊4	電壓調整範圍 ＊5		-10～+15% (以V.ADJ調整)(48V型為±10%)
	漣波雜訊電壓＊3		2% (p-p)以下 環境溫度未達0℃ 時為3% (p-p)以下(僅5V型)
	輸入變化影響		0.4%以下(輸入電壓為AC)
	負載變化影響		0.8%以下(額定輸入、0～100%負載)
	溫度變化影響		0.05%/℃以下(額定輸入與輸出)
	起動時間		1,000ms以下
	輸出保持時間＊3		20ms以上
附屬 功能	過載保護 ＊6		105～160%、 垂下/間歇動作型、自動復歸	105～160%、 垂下型、自動復歸
	過電壓保護 ＊7		有
	過熱保護		無
	並列操作		不可(但可進行備用操作，需要外部二極體)
	串列操作		可(最多2台，需要外部二極體)
	警報指示燈		無
其他	使用環境溫度		請參閱降額曲線(不可結冰結露)
	保存溫度		-25～+75℃(不可結冰結露)
	使用環境濕度		25～85%RH(保存濕度25～90%)
	耐電壓		AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流 20mA) AC2.0kV 1min (所有輸入)與()之間(檢出電流 20mA) AC1.0kV 1min (所有輸出)與()之間(檢出電流 20mA)
	絕緣阻抗		100MΩ以上(所有輸出)與(所有輸入、)之間 at 500 VDC
	耐震動		10～55Hz、單側振幅0.375mm 3方向各2h無異常
	耐衝撃		150m/s2 6方向 各3次無異常
	輸出指示燈		有(顏色：綠)
	EMI傳導放射＊3		符合EN55011 Group 1 Class B、遵循FCC Class B＊9
	EMI輻射放射		符合EN55011 Group 1 Class B ＊9
	規格認證 ＊9		UL Listed：UL508 (Listing) UL UR：UL60950-1 (Recognition) cUL Listed：CSA C22.2 No.107.1 cUR：CSA C22.2 No. 60950-1 EN/VDE：EN50178 (=VDE0160)過電壓類別Ⅲ EN60950-1 (=VDE0805 Teil1)(端子部： 遵循DIN EN50274 (VDE0660-514))
	SEMI規格		SEMI F47-0706 (AC200V輸入時)
	重量 ＊8		370g以下	550g以下	590g以下

＊1. 當連接具有內建交直流轉換器的負載時，過載保護會於起動時發揮作用，可能導致電源無法起動。

詳情請參閱附錄第 43 頁的「●過載保護功能」。
＊2. 請勿對電源供應器使用變頻器輸出。使用具50/60Hz的輸出頻率變頻器時，
可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊3. 根據額定輸入電壓（AC100V或AC200V）、100％負載所規定。
＊4. 輸出特性由電源輸出端子規定。
＊5. V.ADJ的容量操作可使電壓上升至電壓調整範圍以上。輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊6. 詳情請參閱附錄第 43 頁的「●過載保護功能」。
＊7. 進行復歸時，請關閉輸入電源，閒置3分鐘以上之後再重開電源。
＊8. 重量為正面安裝開放型。
＊9. EC指令與各種規格認證（UL、EN等）的適用範圍為AC100～240V （AC85～264V）。

輸入規格			100～240V自由輸入
容量 ＊1			300W	600W
效率		5V型	75%以上	76%以上
		12V型	77%以上	76%以上
		24V型	79%以上	78%以上
		48V型	78%以上	79%以上
輸入條件	電壓範圍＊2		AC100～240V(容許範圍AC85～264V、DC80～370V ＊8)
	頻率 ＊2		50/60Hz(47～63Hz)
	電流 ＊3	AC100V輸入時	4.5A	8.7A
		AC200V輸入時	2.2A	4.3A
	功率因數		0.9以上
	高諧波電流規制		EN61000-3-2相容
	漏電流＊3	AC100V輸入時	0.5mA以下
		AC200V輸入時	1mA以下
	突波電流 (25℃、冷啟動)＊3	AC100V輸入時	17.5A以下
		AC200V輸入時	35A以下
輸出特性 ＊4	電壓調整範圍 ＊5		-10～+15%(以V.ADJ調整)(5V、48V型為±10%)
	漣波雜訊電壓＊3		2%(p-p)以下 3%(p-p)以下(僅5V型)＊12
	輸入變化影響		0.4%以下
	負載變化影響		0.8%以下(額定輸入、0～100%負載)
	溫度變化影響		0.05%/℃以下
	起動時間		1000ms以下
	輸出保持時間＊3		20ms以上
附屬功能	過電流保護 ＊6		105～160%、垂下/間歇動作型、自動復歸
	過電壓保護 ＊7		有
	過熱保護		有
	並列操作		可(最多5台)
	串列操作		可(最多2台，需要外部二極體)
	遠端感測		可

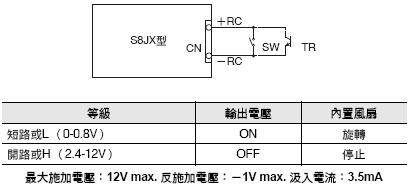

	遠端控制		可
	警報檢知指示		有(顏色：紅)
	警報輸出指示		有 開路集極輸出 DC30V max. 50mA max.
其他	使用環境溫度		請參閱降額曲線(不可結冰結露)
	保存溫度		-25～+75℃(不可結冰結露)
	使用環境濕度		25～85%RH(保存濕度25～90%)
	耐電壓		AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流20mA) AC2.0kV 1min (所有輸入)與()之間(檢出電流20mA) AC1.0kV 1min (所有輸出)與()之間(檢出電流100mA) AC100V 1min (所有輸出)與(RC)之間(檢出電流100mA) AC500V 1min (所有輸出)與(ALM)之間(檢出電流20mA)
	絕緣阻抗		100MΩ以上(所有輸出)與(所有輸入、)之間 at 500 VDC
	耐震動		10～55Hz、單側振幅0.375mm 3方向 各2h無異常
	耐衝撃		150m/s2 6方向 各3次無異常 ＊10
	輸出指示燈		有(顏色：綠)
	EMI傳導放射＊3		符合EN55011 Group 1 Class B、遵循FCC Class B ＊11
	EMI輻射放射		符合EN55011 Group 1 Class B ＊11
	規格認證 ＊8		UL UR：UL508 (Recognition)＊13 UL Listed：UL508 (Listing)＊14 UL UR：UL60950-1 (Recognition) cUR：CSA C22.2 No.107.1 cUR：CSA C22.2 No. 60950-1 EN/VDE：EN50178 (=VDE0160)過電壓類別Ⅲ EN60950-1 (=VDE0805 Teil1) (端子部：遵循DIN EN50274 (VDE0660-514))
	SEMI規格		SEMI F47-0706 (AC200V輸入時)
	重量		1,200g以下 ＊9	1,800g以下 ＊9

＊1. 當連接具有內建交直流轉換器的負載時，過載保護會於起動時發揮作用，可能導致電源無法起動。

詳情請參閱附錄第 43 頁的「●過載保護功能」。
＊2. 請勿對電源供應器使用變頻器輸出。使用具50/60Hz 的輸出頻率變頻器時，
可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊3. 根據額定輸入電壓（AC100V或AC200V）、100％負載所規定。
＊4. 輸出特性由電源輸出端子規定。
＊5. V.ADJ的容量操作可使電壓上升至電壓調整範圍以上。輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊6. 詳情請參閱附錄第 43 頁的「●過載保護功能」。
＊7. 進行復歸時，請關閉輸入電源，靜置至少3分鐘後再重新接通輸入電源。
＊8. EC指令與各種規格認證（UL、EN等）的適用範圍為AC100～240V （AC85～264V）。
＊9. 重量為無安裝金具型。
＊10. S8JX-P600[][]CD型為100m/s2。
＊11. 雜訊值會因配線的方法而改變。300W及600W型於產品下鋪設有鋁板的狀態下符合Class B。
對於300W 5V及600W 5V，請將雜訊消除用濾波器（TDK-Lambda製 RSEN-2016）插入輸入線。
＊12. 依據JEITA標準RC-9131A的量測方法。詳情請參閱附錄第 54 頁的「●漣波雜訊電壓」。
＊13. 300W/600W的5V、12V型
＊14. 300W/600W的24V、48V型

正面安裝／鋁軌安裝／底部安裝／側面（橫向）安裝

註1. 偶有引起內部零組件劣化、損毀的風險。請勿在超過降額範圍的狀態（降額曲線A的部分）下使用。
註2. 如果降額發生問題，請使用強制空氣冷卻。
註3. DC輸入使用100W型的客戶請注意：
使用未達DC100V的輸入電壓時，請將上述降額曲線再乘以下圖的係數，以減輕負載。
此外，以超過DC340V的電壓使用時，請在60℃ 以下的環境溫度中使用。

S8JX-P型 100W型

150W型

正面安裝／鋁軌安裝／底部安裝 側面 （橫向）安裝

註1. 偶有引起內部零組件劣化、損毀的風險。請勿在超過降額範圍的狀態（降額曲線A的部分）下使用。

註2. 環境溫度是以產品正面中央的前方50mm處量測的值為準。

註3. DC輸入使用300W/600W型的客戶請注意：請將上述降額曲線再乘以下圖的係數，以減輕負載。

S8JX-P型 150W型

300W/600W型

註1. 偶有引起內部零組件劣化、損毀的風險。請勿在超過降額範圍的狀態（降額曲線A的部分）下使用。

註2. 如果降額發生問題，請使用強制空氣冷卻。

註3. DC輸入使用150W型的客戶請注意：

使用未達DC100V的輸入電壓時，請將上述降額曲線再乘以下圖的係數，以減輕負載。

此外，以超過DC340V的電壓使用時，請在60℃ 以下的環境溫度中使用。

S8JX-P型 300W/600W型

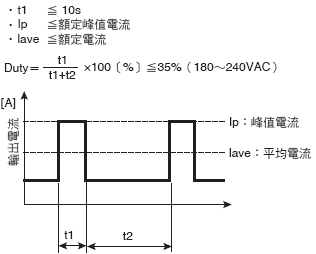

峰值電流值請設為滿足以下條件。

註1. 峰值負載電流請勿持續超過10秒。此外，請勿在負載循環超過上圖條件的情況下使用。否則恐導致電源損壞。

註2. 請依據環境溫度、安裝方向，對峰值負載電流值進行減輕負載。

註3. 請勿使峰值負載電流週期的平均電流超過額定值。否則可能導致電源故障。

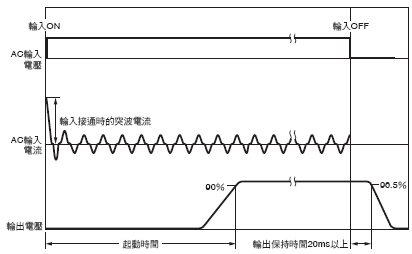

註. 起動時間最長需時1,000ms。請考量與其他機器的上升關係以建構系統。

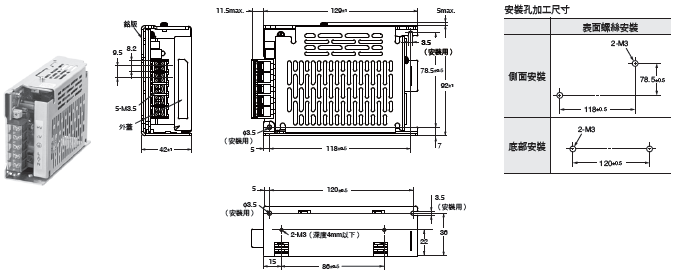

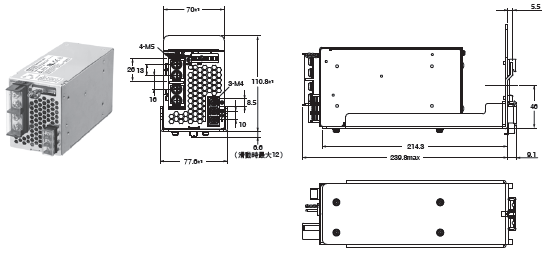

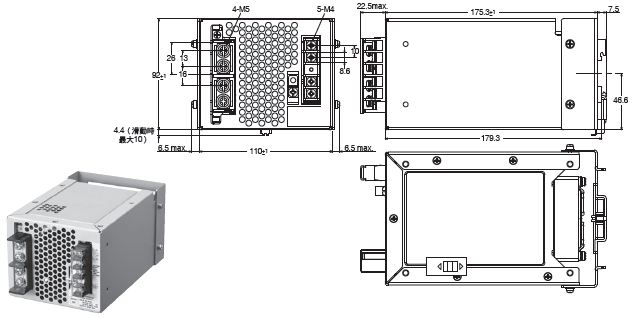

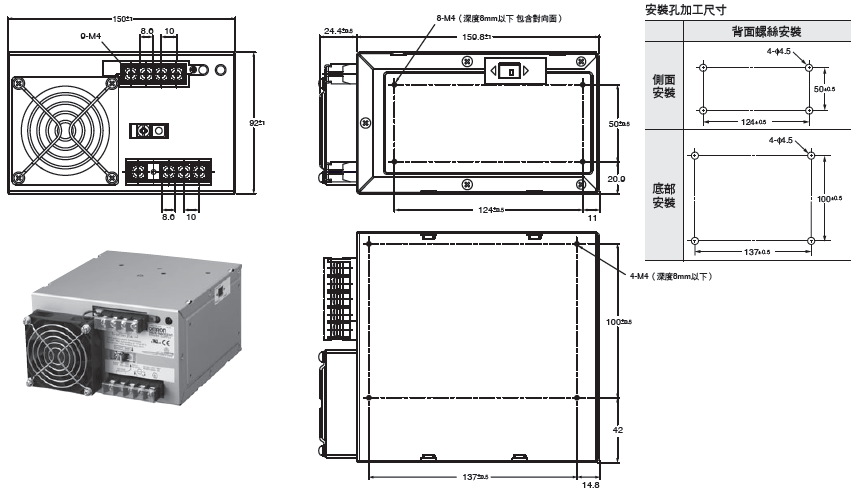

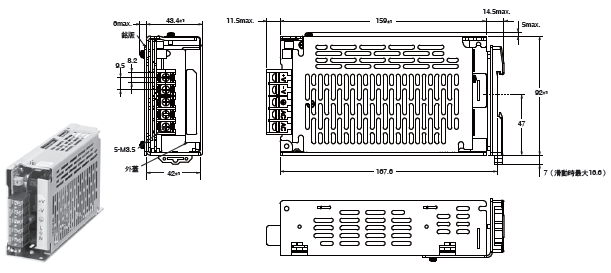

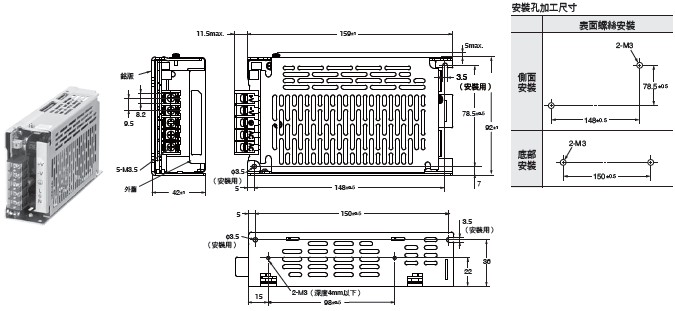

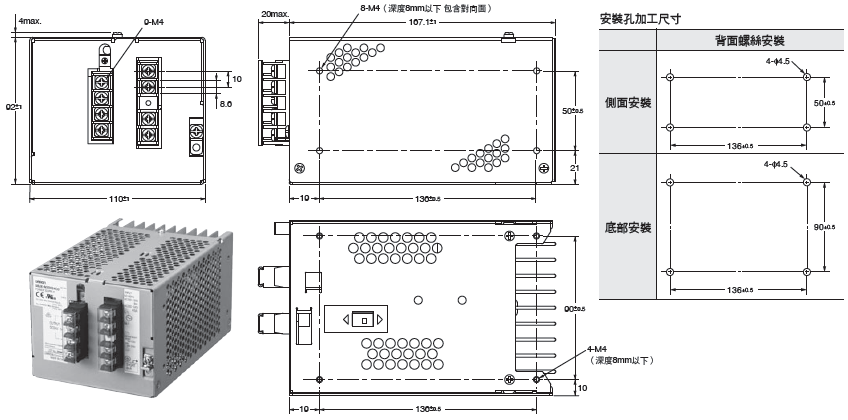

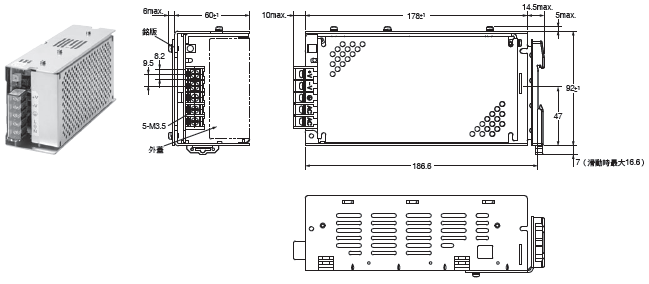

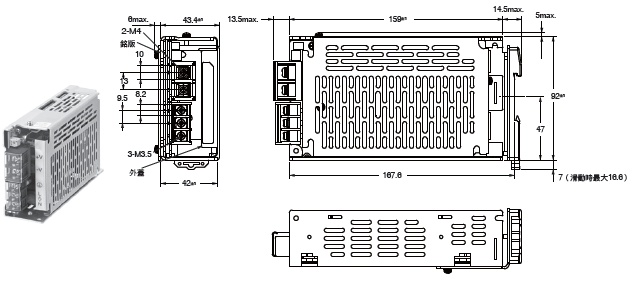

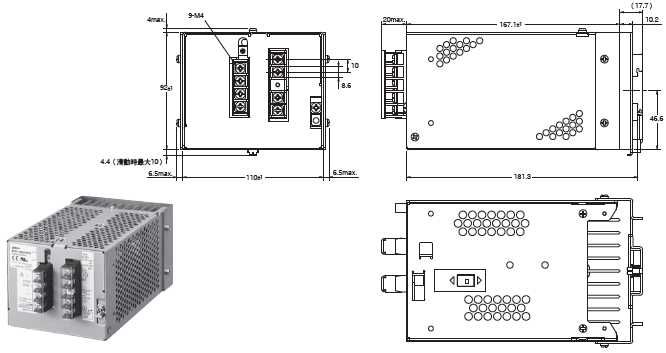

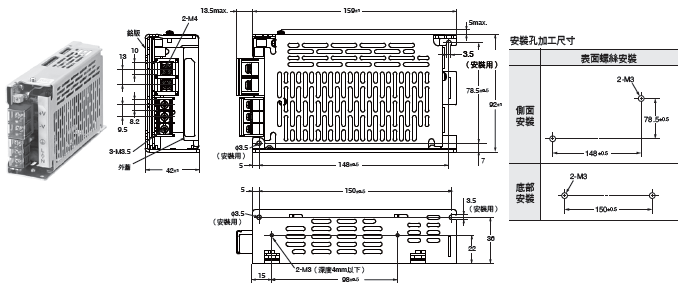

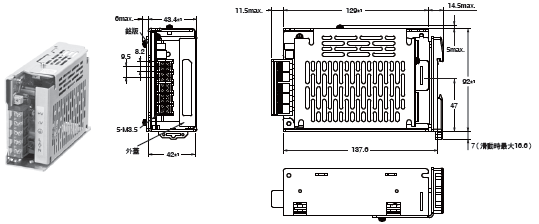

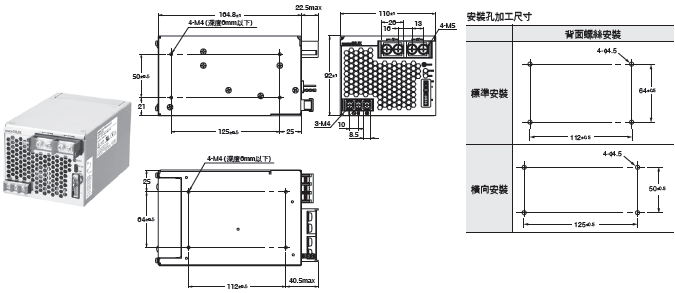

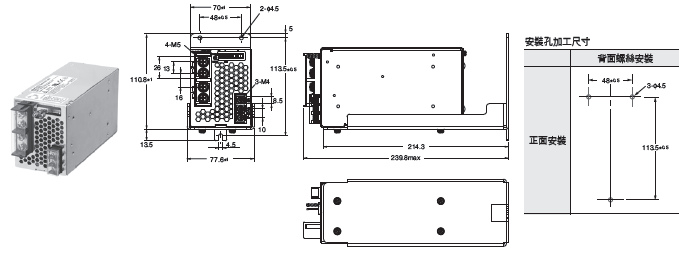

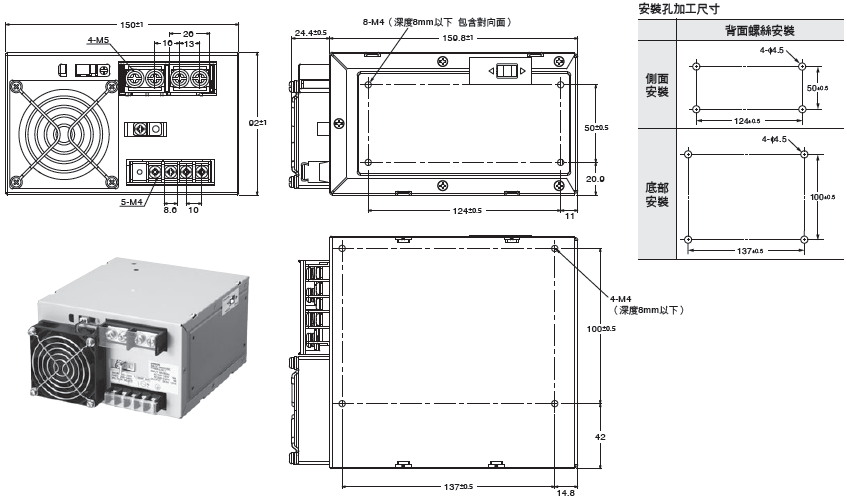

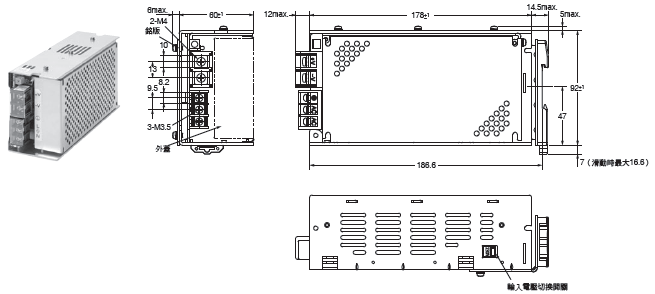

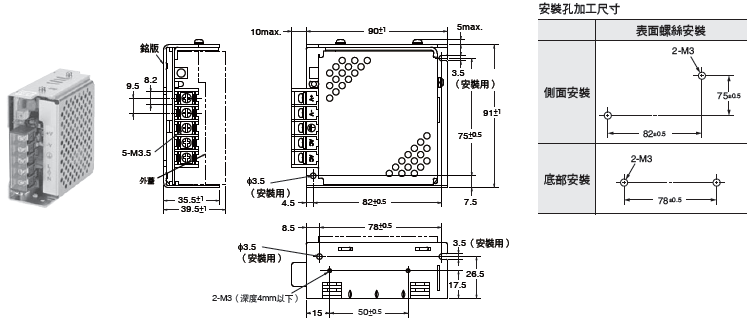

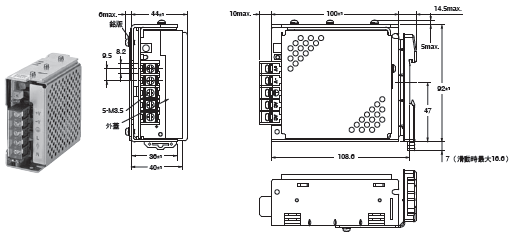

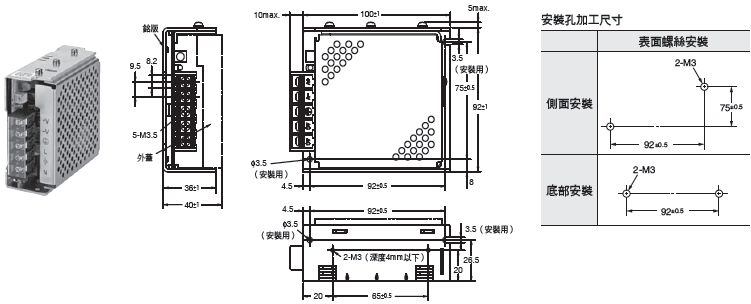

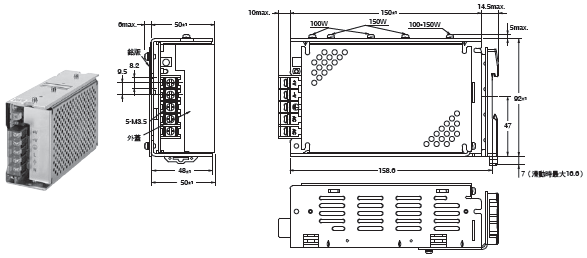

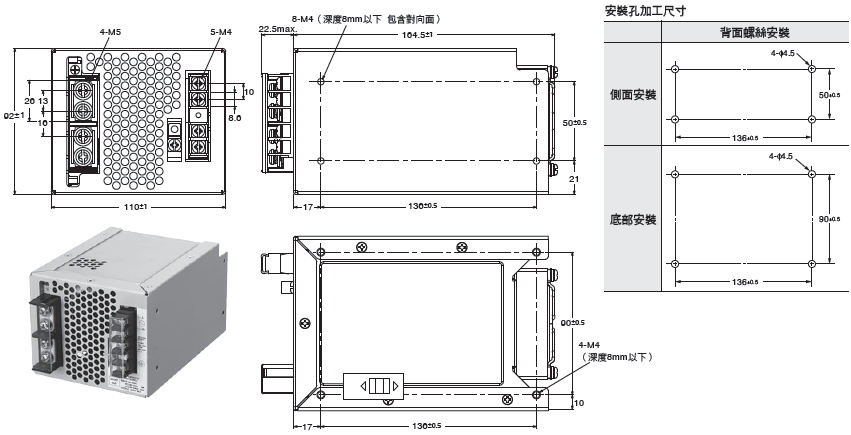

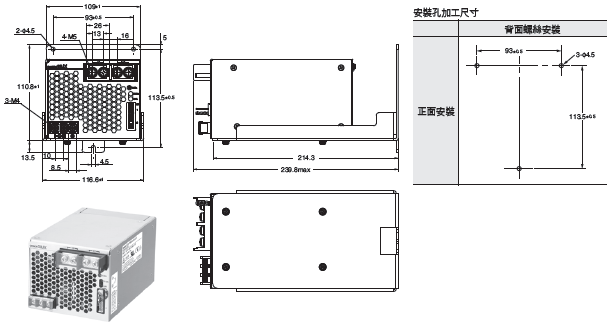

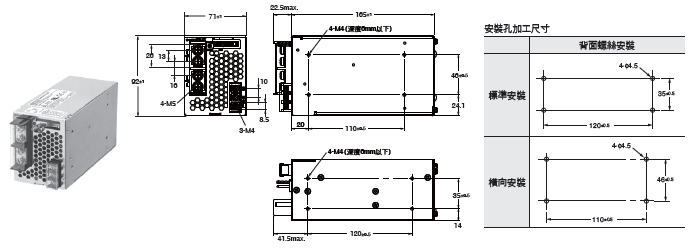

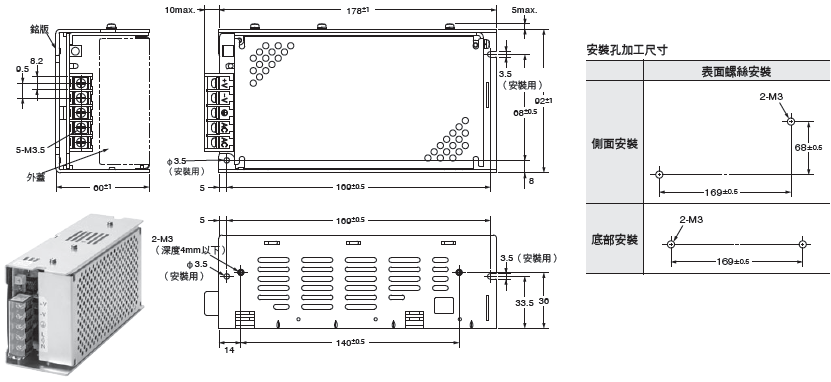

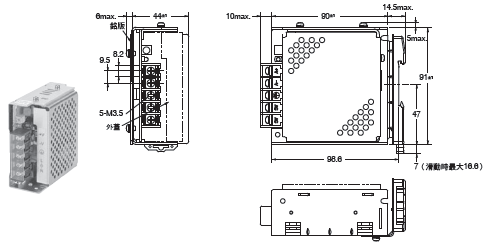

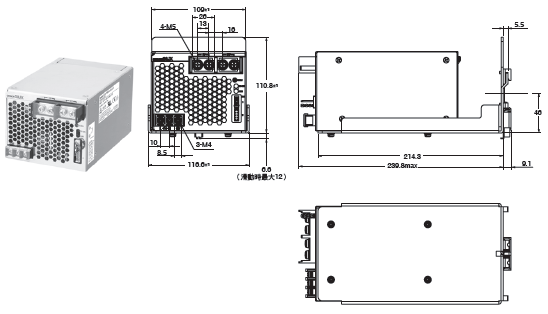

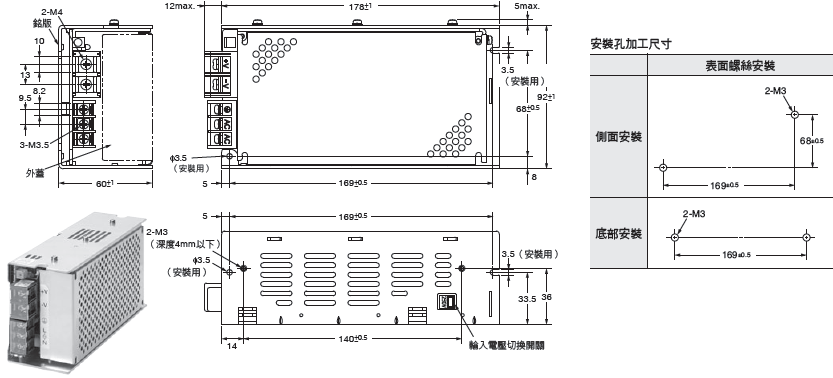

（單位：mm）

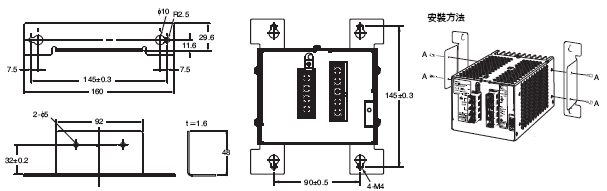

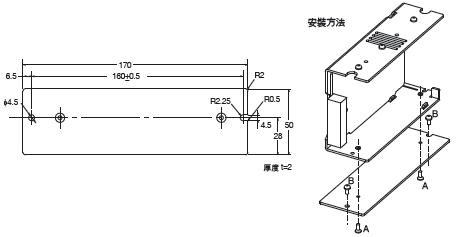

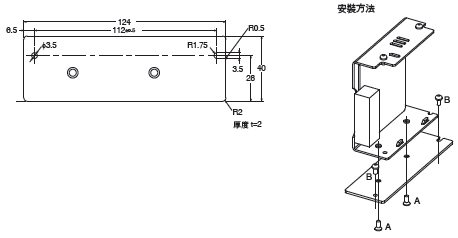

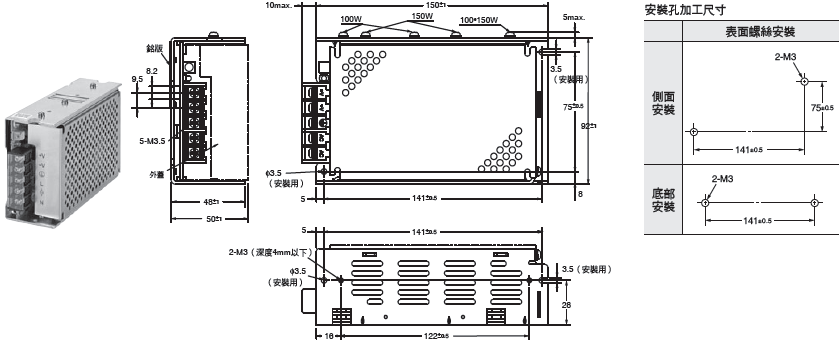

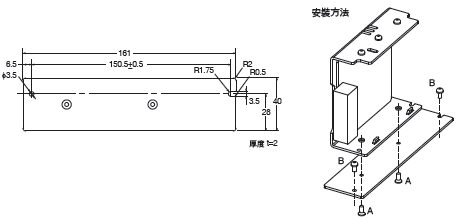

50W/100W/150W型用（附屬品）
