S8VS

S8VS

產品特色
利用顯示器讓動作狀態可視化，有助於減少維護工時
商品洽詢

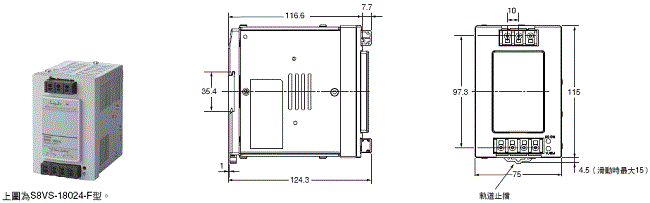

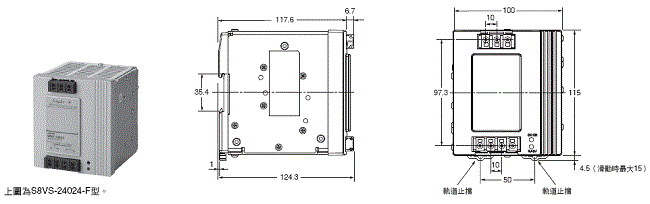

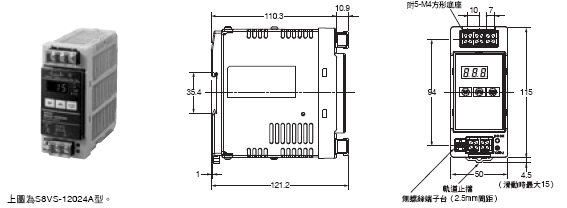

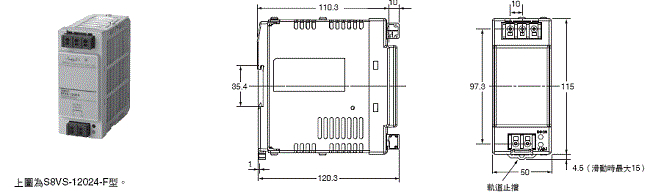

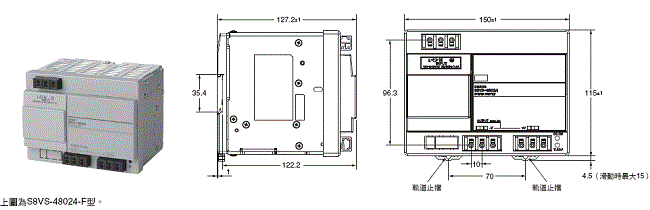

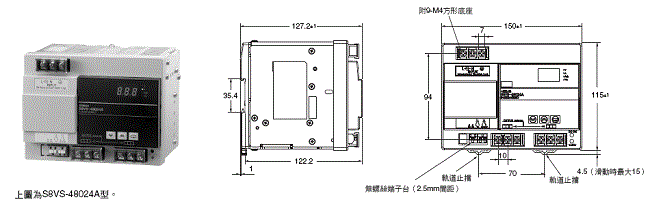

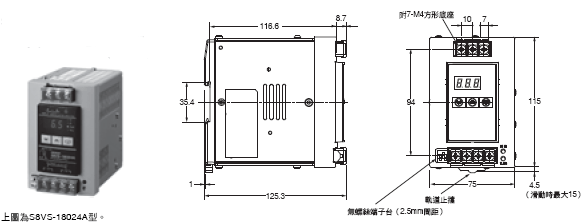

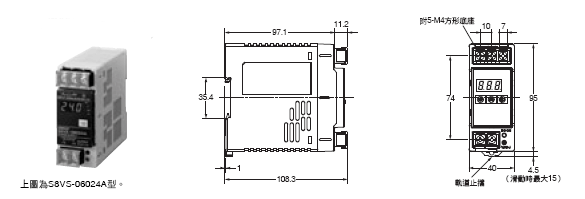

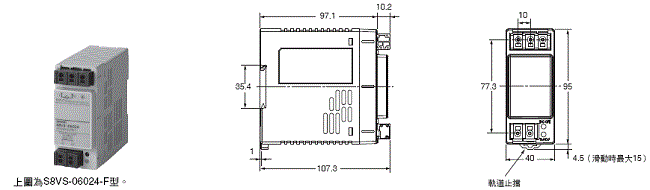

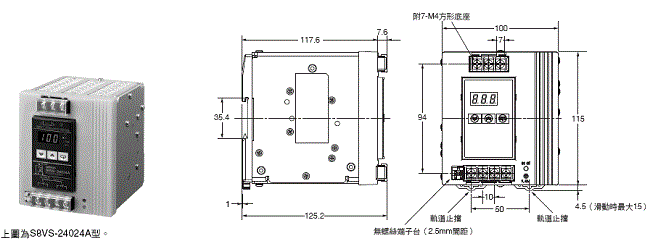

- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

• 以3位7段LED顯示狀態。＊
• 90W以上會以訊號輸出發出通知。＊
• 符合各種安全規格，可在全球各地使用。
• 標準支援鋁軌安裝。


＊附顯示器型

本體

無顯示器 標準型

容量 輸入電壓 輸出電壓 輸出電流 UL Class2
輸出		 型號(螺絲端子台) 型號
(無螺絲端子台)
15W AC 100～240V
(容許範圍：
AC85～264V、
DC80～370V＊3)		 5V 2.0A ○ S8VS-01505 ＊1 ――
12V 1.2A ○ S8VS-01512
24V 0.65A ○ S8VS-01524
30W 5V 4.0A ○ S8VS-03005 ＊2
12V 2.5A ○ S8VS-03012
24V 1.3A ○ S8VS-03024
60W 24V 2.5A ○ S8VS-06024 S8VS-06024-F
90W 3.75A S8VS-09024 S8VS-09024-F
○ S8VS-09024S S8VS-09024S-F
120W 5A S8VS-12024 S8VS-12024-F
180W 7.5A S8VS-18024 S8VS-18024-F
240W 10A S8VS-24024 S8VS-24024-F
480W AC 100～240V 20A峰值電流30A
(AC200V)		 S8VS-48024 S8VS-48024-F
＊1. S8VS-01505型的輸出容量為10W。
＊2. S8VS-03005型的輸出容量為20W。
＊3. EC指令與各種安全標準（UL、EN、其它）的適用範圍為AC100～240V （AC85～264V）。

附顯示器 更換通知功能型

容量 輸入電壓 輸出電壓 輸出電流 警報輸出
＊2		 UL Class2
輸出		 型號(螺絲端子台) 型號
(無螺絲端子台)
60W AC 100～240V
(容許範圍：
AC85～264V、
DC80～370V＊1)		 24V 2.5A ―― ○ S8VS-06024A S8VS-06024A-F
90W 3.75A 同步型 S8VS-09024A S8VS-09024A-F
同步型 ○ S8VS-09024AS S8VS-09024AS-F
信號源型 S8VS-09024AP S8VS-09024AP-F
信號源型 ○ S8VS-09024APS S8VS-09024APS-F
120W 5A 同步型 S8VS-12024A S8VS-12024A-F
信號源型 S8VS-12024AP S8VS-12024AP-F
180W 7.5A 同步型 S8VS-18024A S8VS-18024A-F
信號源型 S8VS-18024AP S8VS-18024AP-F
240W 10A 同步型 S8VS-24024A S8VS-24024A-F
信號源型 S8VS-24024AP S8VS-24024AP-F
480W AC 100～240V 20A
峰值電流
30A
(AC200V)		 同步型/
信號源型		 S8VS-48024A S8VS-48024A-F

＊1. EC指令與各種安全標準（UL、EN、其它）的適用範圍為AC100～240V （AC85～264V）。
＊2. 警報輸出的「同步型」表示射極COM，「信號源型」表示集極COM。

附顯示器 運行時間累計型

容量 輸入電壓 輸出電壓 輸出電流 警報輸出
＊2		 UL Class2
輸出		 型號(螺絲端子台) 型號
(無螺絲端子台)
60W
AC 100～240V
(容許範圍： AC85～264V、 DC80～370V＊1)		 24V 2.5A ―― ○ S8VS-06024B S8VS-06024B-F
90W 3.75A ―― S8VS-09024BE S8VS-09024BE-F
―― ○ S8VS-09024BES S8VS-09024BES-F
同步型 S8VS-09024B S8VS-09024B-F
同步型 ○ S8VS-09024BS S8VS-09024BS-F
信號源型 S8VS-09024BP S8VS-09024BP-F
信號源型 ○ S8VS-09024BPS S8VS-09024BPS-F
120W 5A ―― S8VS-12024BE S8VS-12024BE-F
同步型 S8VS-12024B S8VS-12024B-F
信號源型 S8VS-12024BP S8VS-12024BP-F
180W 7.5A ―― S8VS-18024BE S8VS-18024BE-F
同步型 S8VS-18024B S8VS-18024B-F
信號源型 S8VS-18024BP S8VS-18024BP-F
240W 10A ―― S8VS-24024BE S8VS-24024BE-F
同步型 S8VS-24024B S8VS-24024B-F
信號源型 8VS-24024BP S8VS-24024BP-F
480W
AC 100～240V		 20A
峰值電流
30A
(AC200V)		 同步型/
信號源型		 S8VS-48024B S8VS-48024B-F

＊1. EC指令與各種安全標準（UL、EN、其它）的適用範圍為AC100～240V （AC85～264V）。
＊2. 警報輸出的「同步型」表示射極COM，「信號源型」表示集極COM。

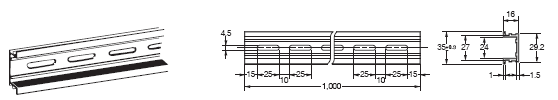

支撐軌道（鋁製）

型號
◎ PFP-100N型
◎ PFP-50N型

型號
◎ PFP-100N2型

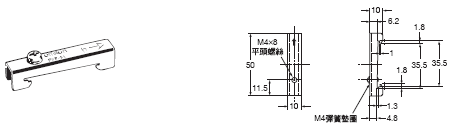

阻擋金具（端板）

型號
◎ PFP-M型

端子台保護蓋（另售）

S8VS 輸入側 輸出側
15W S82Y-VS-C2P-S
30W S82Y-VS-C2P-S
60W S82Y-VS-C3P S82Y-VS-C2P-M
90W S82Y-VS-C3P S82Y-VS-C2P-M
120W S82Y-VS-C3P S82Y-VS-C2P-M
180W S82Y-VS-C3P S82Y-VS-C4P
240W S82Y-VS-C3P S82Y-VS-C4P
480W S82Y-VS-C3P

註. 端子台保護蓋附於本體。如有遺失請另行訂購。

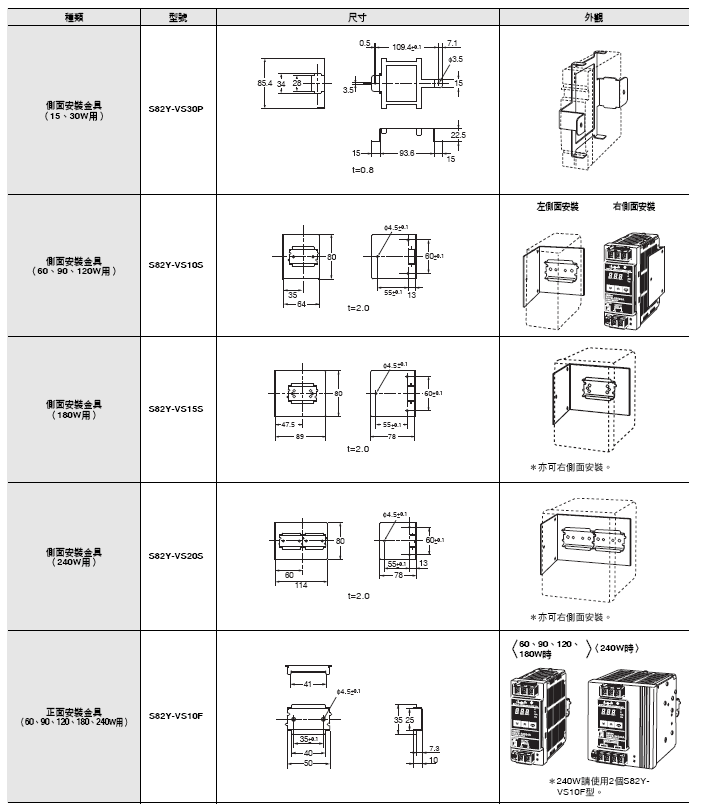

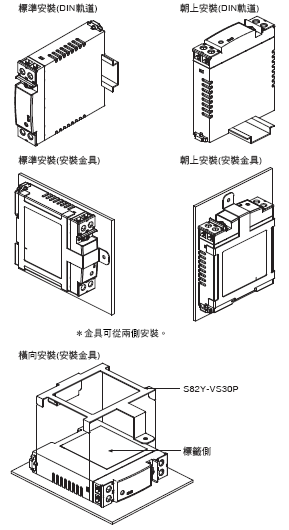

安裝金具

商品名稱 型號
側面安裝金具(15、30W用) S82Y-VS30P
側面安裝金具(60、90、120W用) S82Y-VS10S
側面安裝金具(180W用) S82Y-VS15S
側面安裝金具(240W用) S82Y-VS20S
正面安裝金具(60、90、120、180、240W用)＊ S82Y-VS10F

註. 480W無法使用安裝金具。
＊ 設置240W時請使用2個。

額定／性能／功能

容量 15W 30W
項目 輸出電壓 5V 12V 24V 5V 12V 24V
效率 AC100V輸入時 74% typ. 79% typ. 83% typ. 74% typ. 81% typ. 85% typ.
AC200V輸入時 73% typ. 78% typ. 80% typ. 74% typ. 80% typ. 86% typ.
輸入條件 電壓範圍 ＊1 AC100～240V (容許範圍 AC85～264V、DC80～370V ＊5)
頻率 ＊1 50/60Hz (47～450Hz)
電流 AC100V輸入時 0.45A以下、0.34A typ. 0.9A以下、0.66A typ.
AC200V輸入時 0.25A以下、0.22A typ. 0.6A以下、0.4A typ.
功率因數 -
高諧波電流規制 EN61000-3-2相容
漏電流 AC100V輸入時 0.5mA以下
AC200V輸入時 1.0mA以下
突波電流
＊2		 AC100V輸入時 17.5A以下、14A typ.
AC200V輸入時 35A以下、28A typ.
輸出特性 電壓可變範圍 ＊3 -10～+15%(V.ADJ)
漣波雜訊電壓 (額定輸入與輸出) 60mV以下 70mV以下 60mV以下 60mV以下 90mV以下 150mV以下
輸入變化影響 0.5%以下 (輸入AC85～264V 100%負載)
負載變化影響 (額定輸入電壓) 2.0%以下 (5V類型)、1.5%以下 (12、24V類型)(額定輸入、0～100%負載)
溫度變化影響 0.05%/℃ 以下

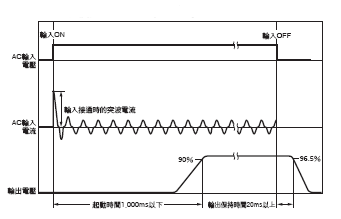

起動時間
(額定輸入與輸出)＊2		 AC100V輸入時 580ms typ. 530ms typ. 600ms typ. 500ms typ. 560ms typ. 560ms typ.
AC200V輸入時 340ms typ. 360ms typ. 400ms typ. 360ms typ. 380ms typ. 400ms typ.
輸出保持時間
(額定輸入與輸出)＊2		 AC100V輸入時 39ms typ. 27ms typ. 28ms typ. 31ms typ. 22ms typ. 31ms typ.
AC200V輸入時 187ms typ. 134ms typ. 134ms typ. 174ms typ. 123ms typ. 140ms typ.

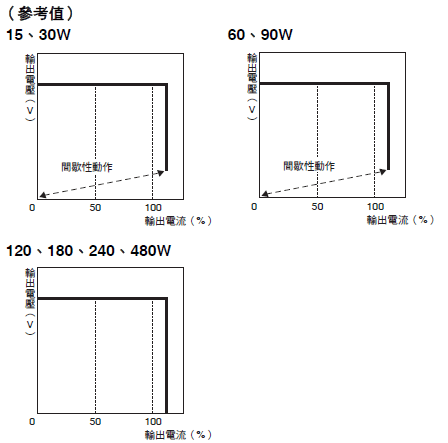

附屬功能 過載保護 ＊2 額定輸出電流的105～160%、逆L垂下及間歇性動作型、自動復歸
過電圧保護 ＊2 有 ＊4
輸出電壓顯示 無
輸出電流顯示 無
峰值保持電流顯示 無
更換通知顯示 無
更換通知輸出 無
運行時間累計顯示 無
運行時間累計輸出 無

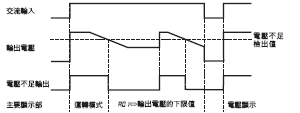

電壓不足檢測顯示 有 (顏色：紅)
電壓不足檢測輸出 無
並列操作 不可 (但可進行備用操作 需要外部二極體)
串列操作 24V類型：可 (最多2台、需要外部二極體)
5、12V類型：不可
其他 使用環境溫度 請參閱降額曲線 (不可結冰結露)
保存溫度 -25～+65℃
使用環境濕度 25～85% (保存濕度25～90%)
耐電壓 AC3.0kV 1min (所有輸入)與(所有輸出)之間(檢出電流20mA)
AC2.0kV 1min (所有輸入)與(807_sp_1_1)之間檢出電流20mA)
AC1.0kV 1min (所有輸出)與(807_sp_1_1)之間(檢出電流20mA)
絕緣阻抗 100MΩ min. (所有輸出)與(所有輸入、807_sp_1_1)之間 at 500 VDC
耐震動 10～55Hz 單側振幅0.375mm 3方向 各2h無異常
耐衝擊 150m/s2 6方向 各3次無異常
輸出指示燈 有(顏色：綠)
雜音端子電壓 EN55011 Group1 ClassB相容、符合FCC Class A
放射干擾電場強度 EN55011 Group1 ClassB相容
安全標準 UL 508 （Listing, Class2 Output：Per 1310）
UL 60950-1、UL 62368-1
CSA C22.2 No.107.1 （cUL）（Class2 Output：Per CSA C22.2 No.223）
CSA C22.2 No.60950-1 （cUR）、No.62368-1
EN 50178、EN 60950-1、EN 62368-1
EAC標記、RCM標記
SEMI規格 SEMI F47-0706 (AC200V輸入時)
重量 160g以下 180g以下
＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器
的電源使用。
＊2. 25℃、冷啟動，詳細資訊請參閱第 18 頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓可變範圍的＋15％以上。
輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 進行復歸時，請關閉電源，閒置3分鐘以上之後再重開電源。
＊5. EC指令與各種安全標準（UL、EN等）等適用範圍為100～240VAC （85～264VAC）。

容量 60W
種類 標準型 附顯示器
(更換通知功能型)		 附顯示器
(運行時間累計型)
效率 AC100V輸入時 84% typ. 83% typ.
AC200V輸入時 83% typ. 85% typ.
輸入條件 電壓範圍 ＊1 AC100～240V (容許範圍：AC85～264V、DC80～370V ＊11)
頻率 ＊1 50/60Hz (47～450Hz)
電流 AC100V輸入時 1.7A以下､1.3A typ. 1.7A以下､1.3A typ.
AC200V輸入時 1.0A以下､0.68A typ. 1.0A以下､0.78A typ.
功率因數 -
高諧波電流規制 EN61000-3-2相容
漏電流 AC100V輸入時 0.5mA以下
AC200V輸入時 1.0mA以下
突波電流
＊2		 AC100V輸入時 17.5A以下、14A typ.
AC200V輸入時 35A以下、28A typ.
輸出特性 電壓可變範圍 ＊3 -10～+15% (V.ADJ)(S8VS-09024[][][]S-[]型為不可電壓可變)
漣波雜訊電壓(額定輸入與輸出) 70mV以下 90mV以下
輸入變化影響 0.5%以下(輸入AC85～264V 100%負載)
負載變化影響(額定輸入電壓) 1.5%以下(額定輸入、0～100%負載)
溫度變化影響 0.05%/℃以下
起動時間
(額定輸入與輸出)＊2		 AC100V輸入時 620ms typ. 460ms typ.
AC200V輸入時 400ms typ. 290ms typ.
輸出保持時間
(額定輸入與輸出)＊2		 AC100V輸入時 34ms typ. 33ms typ.
AC200V輸入時 158ms typ. 154ms typ.
附屬功能 過載保護 ＊2 額定輸出電流的105～160% (S8VS-09024[][][]S-[]型為額定輸出電流的101～110%)、倒L垂下型及間歇性動作型、自動復歸
過電壓保護 ＊2、＊4 有
輸出電壓顯示 ＊5 無 有 (切換)＊6
輸出電流顯示 ＊5 無 有(切換)＊7
峰值保持電流顯示 ＊5 無 有(切換) ＊8
更換通知顯示 ＊5 無 有(切換) 無
更換通知輸出 無
運行時間累計顯示 ＊5 無 有(切換)
運行時間累計輸出 ＊5 無
電壓不足檢測顯示 ＊5 無 有(切換)
電壓不足檢測輸出 無
並列操作 不可(但可進行備用操作 需要外部二極體)
串列操作 可(最多2台、需要外部二極體)
其他 使用環境溫度 請參閱降額曲線(不可結冰結露)
保存溫度 -25～+65℃
使用環境濕度 25～85% (保存濕度25～90%)
耐電壓 AC3.0kV 1min (所有輸入)與(所有輸出、所有警報輸出)之間(檢出電流20mA)
AC2.0kV 1min (所有輸入)與(807_sp_1_1)之間(檢出電流20mA)
AC1.0kV 1min (所有輸出、所有警報輸出)與( 807_sp_1_1)之間(檢出電流 標準型：30mA/附顯示器：20mA)
AC500V 1min (所有輸出)與(所有警報輸出807_sp_1_1)之間(檢出電流20mA)
絕緣阻抗 100MΩ min. (所有輸出、所有警報輸出)與(所有輸入、)之間 at 500 VDC
耐震動 10～55Hz 單側振幅0.375mm 3方向 各2h無異常
耐衝擊 150m/s2 6方向 各3次無異常
輸出指示燈 有(顏色：綠)
雜音端子電壓 ＊11 標準型：EN55011Group1 Class B相容、符合FCC Class A/附顯示器：EN55011 Group1 ClassA相容、符合FCC Class A
放射干擾電場強度 ＊11 標準型：EN55011 Group1 Class B相容/附顯示器：EN55011 Group1 ClassA相容
安全標準 ＊11

標準型：

UL 508 （Listing, Class2 Output：Per 1310）
UL 60950-1 （Recognition）、UL 62368-1
CSA C22.2 No.107.1 （cUL）（Class2 Output：Per CSA C22.2 No.223）
CSA C22.2 No.60950-1 （cUR）、No.62368-1
EN 50178、EN 60950-1、EN 62368-1
EAC標章、RCM標章


附顯示器：

UL 508 （Listing, Class2 Output：Per 1310）
UL 60950-1 （Recognition）
CSA C22.2 No.107.1 （cUL）（Class2 Output：Per CSA C22.2 No.223）
CSA C22.2 No.60950-1 （cUR）
EN 50178 （＝VDE 0160）、EN 60950-1 （＝VDE 0805 Teil1）
EAC標章、RCM標章、韓國S標章 ＊10
SEMI規格 ＊11 SEMI F47-0706 (AC200V輸入時)
重量 330g以下
＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器
的電源使用。
＊2. 25℃、冷啟動，詳細資訊請參閱第 18 頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓可變範圍的＋15％以上。
輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 進行復歸時，請關閉電源，閒置3分鐘以上之後再重開電源。
＊5. 以7段LED顯示。（文字高度：8mm）
＊6. 輸出電壓顯示解析度：0.1V
輸出電壓顯示精度：±2％ （相對於輸出電壓值的比率）±1數值以下
＊7. 輸出電流顯示解析度：0.1A
輸出電流顯示精度：±5％F. S. ±1數值以下（額定輸出電壓規定）
＊8. 峰值保持電流顯示解析度：0.1A
峰值保持電流顯示精度：±5％F. S. ±1數值以下（額定輸出電壓規定）
峰值保持電流必要信號寬度：20ms
＊9. A型、B型：同步型 AP型、BP型：信號源型 BE型無警報輸出。
＊10.僅S8VS-06024A型、S8VS-09024A/AP型、S8VS-12024A/AP型、S8VS-18024A/AP型、S8VS-24024A/AP型
＊11.EC指令與各種安全標準（UL、EN等）等適用範圍為100～240VAC （85～264VAC）。

容量 90W
種類 標準型 附顯示器
(更換通知功能型)		 附顯示器
(運行時間累計型)
效率 AC100V輸入時 83% typ. 83% typ.
AC200V輸入時 84% typ. 85% typ.
輸入條件 電壓範圍 ＊1 AC100～240V (容許範圍：AC85～264V、DC80～370V ＊11)
頻率 ＊1 50/60Hz (47～450Hz)
電流 AC100V輸入時 2.3A以下､1.9A typ. 2.3A以下､1.9A typ.
AC200V輸入時 1.4A以下､1.0A typ. 1.4A以下､1.2A typ.
功率因數 -
高諧波電流規制 EN61000-3-2相容
漏電流 AC100V輸入時 0.5mA以下
AC200V輸入時 1.0mA以下
突波電流
＊2		 AC100V輸入時 17.5A以下、14A typ.
AC200V輸入時 35A以下、28A typ.
輸出特性 電壓可變範圍 ＊3 -10～+15% (V.ADJ)(S8VS-09024[][][]S-[]型為不可電壓可變)
漣波雜訊電壓(額定輸入與輸出) 250mV以下 150mV以下
輸入變化影響 0.5%以下(輸入AC85～264V 100%負載)
負載變化影響(額定輸入電壓) 1.5%以下(額定輸入、0～100%負載)
溫度變化影響 0.05%/℃以下
起動時間
(額定輸入與輸出)＊2		 AC100V輸入時 460ms typ. 660ms typ.
AC200V輸入時 300ms typ. 420ms typ.
輸出保持時間
(額定輸入與輸出)＊2		 AC100V輸入時 28ms typ. 28ms typ.
AC200V輸入時 132ms typ. 136ms typ.
附屬功能 過載保護 ＊2 額定輸出電流的105～160% (S8VS-09024[][][]S-[]型為額定輸出電流的101～110%)、倒L垂下型及間歇性動作型、自動復歸
過電壓保護 ＊2、＊4 有
輸出電壓顯示 ＊5 無 有 (切換)＊6
輸出電流顯示 ＊5 無 有(切換)＊7
峰值保持電流顯示 ＊5 無 有(切換) ＊8
更換通知顯示 ＊5 無 有(切換) 無
更換通知顯示 ＊5 無 有(電晶體輸出)
DC30V max.500mA max. ＊9		 無
運行時間累計顯示 ＊5 無 有(切換)
運行時間累計輸出＊5 無

有(電晶體輸出)

DC30V max.500mA max. ＊9
電壓不足檢測顯示 ＊5 無 有(切換)
電壓不足檢測輸出 無 有(電晶體輸出) DC30V max.500mA max. ＊9
並列操作 不可(但可進行備用操作 需要外部二極體)
串列操作 可(最多2台、需要外部二極體)
其他 使用環境溫度 請參閱降額曲線(不可結冰結露)
保存溫度 -25～+65℃
使用環境濕度 25～85% (保存濕度25～90%)
耐電壓 AC3.0kV 1min (所有輸入)與(所有輸出、所有警報輸出)之間(檢出電流20mA)
AC2.0kV 1min (所有輸入)與(807_sp_1_1)之間(檢出電流20mA)
AC1.0kV 1min (所有輸出、所有警報輸出)與( 807_sp_1_1)之間(檢出電流 標準型：30mA/附顯示器：20mA)
AC500V 1min (所有輸出)與(所有警報輸出807_sp_1_1)之間(檢出電流20mA)
絕緣阻抗 100MΩ min. (所有輸出、所有警報輸出)與(所有輸入、)之間 at 500 VDC
耐震動 10～55Hz 單側振幅0.375mm 3方向 各2h無異常
耐衝擊 150m/s2 6方向 各3次無異常
輸出指示燈 有(顏色：綠)
雜音端子電壓 ＊11 標準型：EN55011Group1 Class B相容、符合FCC Class A/附顯示器：EN55011 Group1 ClassA相容、符合FCC Class A
放射干擾電場強度 ＊11 標準型：EN55011 Group1 Class B相容/附顯示器：EN55011 Group1 ClassA相容
安全標準 ＊11 標準型： UL 508 （Listing）
（惟S8VS-09024S-[]型）：UL 508 （Listing, Class2 Output：Per 1310）
UL 60950-1 （Recognition）、UL 63268-1
CSA C22.2 No.107.1 （cUL）
（惟S8VS-09024S-[]型）：CSA C22.2 No.107.1 （cUL）（Class2 Output：Per CSA C22.2 No.223）
CSA C22.2 No.60950-1 （cUR）、No.62368-1
EN 50178、EN 60950-1、EN 62368-1
EAC標章、RCM標章
附顯示器： UL 508 （Listing）
（惟S8VS-09024[][]S-[]型）：UL 508 （Listing, Class2 Output：Per 1310）
CSA C22.2 No.107.1
（惟S8VS-09024[][]S-[]型）：CSA C22.2 No.107.1 （cUL）（Class2 Output：Per CSA C22.2 No.223）
EN 62477-1
EAC標章、RCM標章、韓國S標章 ＊10
SEMI規格 ＊11 SEMI F47-0706 (AC200V輸入時)
重量 490g以下
＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器
的電源使用。
＊2. 25℃、冷啟動，詳細資訊請參閱第 18 頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓可變範圍的＋15％以上。
輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 進行復歸時，請關閉電源，閒置3分鐘以上之後再重開電源。
＊5. 以7段LED顯示。（文字高度：8mm）
＊6. 輸出電壓顯示解析度：0.1V
輸出電壓顯示精度：±2％ （相對於輸出電壓值的比率）±1數值以下
＊7. 輸出電流顯示解析度：0.1A
輸出電流顯示精度：±5％F. S. ±1數值以下（額定輸出電壓規定）
＊8. 峰值保持電流顯示解析度：0.1A
峰值保持電流顯示精度：±5％F. S. ±1數值以下（額定輸出電壓規定）
峰值保持電流必要信號寬度：20ms
＊9. A型、B型：同步型 AP型、BP型：信號源型 BE型無警報輸出。
＊10.僅S8VS-06024A型、S8VS-09024A/AP型、S8VS-12024A/AP型、S8VS-18024A/AP型、S8VS-24024A/AP型
＊11.EC指令與各種安全標準（UL、EN等）等適用範圍為100～240VAC （85～264VAC）。

容量 120W
種類 標準型 附顯示器
(更換通知功能型)		 附顯示器
(運行時間累計型)
效率 AC100V輸入時 84% typ. 83% typ.
AC200V輸入時 87% typ. 85% typ.
輸入條件 電壓範圍 ＊1 AC100～240V (容許範圍：AC85～264V、DC80～370V ＊11)
頻率 ＊1 50/60Hz(47～63Hz)
電流 AC100V輸入時 1.9A以下､1.5A typ.
AC200V輸入時 1.1A以下､0.71A typ. 1.1A以下､0.72A typ.
功率因數 0.9以上
高諧波電流規制 EN61000-3-2相容
漏電流 AC100V輸入時 0.5mA以下
AC200V輸入時 1.0mA以下
突波電流
＊2		 AC100V輸入時 17.5A以下、14A typ.
AC200V輸入時 35A以下、28A typ.
輸出特性 電壓可變範圍 ＊3 -10～+15%(V.ADJ)
漣波雜訊電壓(額定輸入與輸出) 60mV以下 130mV以下
輸入變化影響 0.5%以下(輸入AC85～264V 100%負載)
負載變化影響(額定輸入電壓) 1.5%以下(額定輸入、0～100%負載)
溫度變化影響 0.05%/℃以下
起動時間
(額定輸入與輸出)＊2		 AC100V輸入時 550ms typ. 650ms typ.
AC200V輸入時 430ma typ. 520ms typ.
輸出保持時間
(額定輸入與輸出)＊2		 AC100V輸入時 52ms typ. 56ms typ.
AC200V輸入時 54ms typ. 56ms typ.
附屬功能 過載保護 ＊2 額定輸出電流的105～160%、倒L垂下型、自動復歸
過電壓保護 ＊2、＊4 有
輸出電壓顯示 ＊5 無 有(切換) ＊6
輸出電流顯示 ＊5 無 有(切換) ＊7
峰值保持電流顯示 ＊5 無 有(切換) ＊8
更換通知顯示 ＊5 無 有(切換) 無
更換通知輸出 無 有(電晶體輸出)
DC30V max. 50mA max. ＊9		 無
運行時間累計顯示 ＊5 無 有(切換)
運行時間累計輸出 ＊5 無 有(電晶體輸出)
DC30V max. 50mA max. ＊9
電壓不足檢測顯示 ＊5 無 有(切換)
電壓不足檢測輸出 無 有(電晶體輸出)DC30V max. 50mA max. ＊9
並列操作 不可(但可進行備用操作 需要外部二極體)
串列操作 可(最多2台、需要外部二極體)
其他 使用環境溫度 請參閱降額曲線(不結冰、結露)
保存溫度 -25～+65℃
使用環境濕度 25～85% (保存濕度25～90%)
耐電壓 AC3.0kV 1min (所有輸入)與(所有輸出、所有警報輸出)之間(檢出電流20mA)
AC2.0kV 1min (所有輸入)與(807_sp_1_1)之間(檢出電流20mA)
AC1.0kV 1min (所有輸出、所有警報輸出)與(807_sp_1_1)之間(檢出電流 標準型：30mA/附顯示器：20mA)
AC500V 1min (所有輸出)與(所有警報輸出)之間(檢出電流20mA)
絕緣阻抗 100MΩ min. (所有輸出、所有警報輸出)與(所有輸入、807_sp_1_1)之間 at 500 VDC
耐振動 10～55Hz 單側振幅0.375mm 3方向 各2h無異常
耐衝擊 150m/s2 6方向 各3次無異常
輸出指示燈 有(顏色：綠)
雜音端子電壓 ＊11 標準型：EN55011Group1 Class B相容、FCC 符合Class A/
附顯示器：EN61204-3 Class A相容、符合FCC Class A
放射干擾電場強度 ＊11 標準型：EN55011Group1 Class B相容/附顯示器：EN61204-3 Class A相容
安全標準 ＊11 UL 508 （Listing）
CSA C22.2 No.107.1 （cUL）
EN 62477-1
EAC標章、RCM標章、韓國S標章 ＊10
SEMI規格 ＊11 SEMI F47-0706 (AC200V輸入時)
重量 550g以下
＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器
的電源使用。
＊2. 25℃、冷啟動，詳細資訊請參閱第 18 頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓可變範圍的＋15％以上。
輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 進行復歸時，請關閉電源，閒置3分鐘以上之後再重開電源。
＊5. 以7段LED顯示。（文字高度：8mm）
＊6. 輸出電壓顯示解析度：0.1V
輸出電壓顯示精度：±2％ （相對於輸出電壓值的比率）±1數值以下
＊7. 輸出電流顯示解析度：0.1A
輸出電流顯示精度：±5％F. S. ±1數值以下（額定輸出電壓規定）
＊8. 峰值保持電流顯示解析度：0.1A
峰值保持電流顯示精度：±5％F. S. ±1數值以下（額定輸出電壓規定）
峰值保持電流必要信號寬度：20ms
＊9. A型、B型：同步型 AP型、BP型：信號源型 BE型無警報輸出。
＊10.僅S8VS-06024A型、S8VS-09024A/AP型、S8VS-12024A/AP型、S8VS-18024A/AP型、S8VS-24024A/AP型
＊11.EC指令與各種安全標準（UL、EN等）等適用範圍為100～240VAC （85～264VAC）。

容量 180W
種類 標準型 附顯示器
(更換通知功能型)		 附顯示器
(運行時間累計型)
效率 AC100V輸入時 85% typ. 85% typ.
AC200V輸入時 88% typ. 87% typ.
輸入條件 電壓範圍 ＊1 AC100～240V (容許範圍：AC85～264V、DC80～370V ＊11)
頻率 ＊1 50/60Hz(47～63Hz)
電流 AC100V輸入時 2.9A以下､2.2A typ.
AC200V輸入時 1.6A以下､1.1A typ.
功率因數 0.9以上
高諧波電流規制 EN61000-3-2相容
漏電流 AC100V輸入時 0.5mA以下
AC200V輸入時 1.0mA以下
突波電流
＊2		 AC100V輸入時 17.5A以下、14A typ.
AC200V輸入時 35A以下、28A typ.
輸出特性 電壓可變範圍 ＊3 -10～+15%(V.ADJ)
漣波雜訊電壓(額定輸入與輸出) 50mV以下 180mV以下
輸入變化影響 0.5%以下(輸入AC85～264V 100%負載)
負載變化影響(額定輸入電壓) 1.5%以下(額定輸入、0～100%負載)
溫度變化影響 0.05%/℃以下
起動時間
(額定輸入與輸出)＊2		 AC100V輸入時 570ms typ. 580ms typ.
AC200V輸入時 470ms typ. 490ms typ.
輸出保持時間
(額定輸入與輸出)＊2		 AC100V輸入時 58ms typ. 70ms typ.
AC200V輸入時 62ms typ. 70ms typ.
附屬功能 過載保護 ＊2 額定輸出電流的105～160%、倒L垂下型、自動復歸
過電壓保護 ＊2、＊4 有
輸出電壓顯示 ＊5 無 有(切換) ＊6
輸出電流顯示 ＊5 無 有(切換) ＊7
峰值保持電流顯示 ＊5 無 有(切換) ＊8
更換通知顯示 ＊5 無 有(切換) 無
更換通知輸出 無 有(電晶體輸出)
DC30V max. 50mA max. ＊9		 無
運行時間累計顯示 ＊5 無 有(切換)
運行時間累計輸出 ＊5 無 有(電晶體輸出)
DC30V max. 50mA max. ＊9
電壓不足檢測顯示 ＊5 無 有(切換)
電壓不足檢測輸出 無 有(電晶體輸出)DC30V max. 50mA max. ＊9
並列操作 不可(但可進行備用操作 需要外部二極體)
串列操作 可(最多2台、需要外部二極體)
其他 使用環境溫度 請參閱降額曲線(不結冰、結露)
保存溫度 -25～+65℃
使用環境濕度 25～85% (保存濕度25～90%)
耐電壓 AC3.0kV 1min (所有輸入)與(所有輸出、所有警報輸出)之間(檢出電流20mA)
AC2.0kV 1min (所有輸入)與( 807_sp_1_1)之間(檢出電流20mA)
AC1.0kV 1min (所有輸出、所有警報輸出)與(807_sp_1_1)之間(檢出電流 標準型：30mA/附顯示器：20mA)
AC500V 1min (所有輸出)與(所有警報輸出)之間(檢出電流20mA)
絕緣阻抗 100MΩ min. (所有輸出、所有警報輸出)與(所有輸入、807_sp_1_1)之間 at 500 VDC
耐振動 10～55Hz 單側振幅0.375mm 3方向 各2h無異常
耐衝擊 150m/s2 6方向 各3次無異常
輸出指示燈 有(顏色：綠)
雜音端子電壓 ＊11 標準型：EN55011Group1 Class B相容、FCC 符合Class A/
附顯示器：EN61204-3 Class A相容、符合FCC Class A
放射干擾電場強度 ＊11 標準型：EN55011Group1 Class B相容/附顯示器：EN61204-3 Class A相容
安全標準 ＊11 UL 508 （Listing）
CSA C22.2 No.107.1 （cUL）
EN 62477-1
EAC標章、RCM標章、韓國S標章 ＊10
SEMI規格 ＊11 SEMI F47-0706 (AC200V輸入時)
重量

850g以下
＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器
的電源使用。
＊2. 25℃、冷啟動，詳細資訊請參閱第 18 頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓可變範圍的＋15％以上。
輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 進行復歸時，請關閉電源，閒置3分鐘以上之後再重開電源。
＊5. 以7段LED顯示。（文字高度：8mm）
＊6. 輸出電壓顯示解析度：0.1V
輸出電壓顯示精度：±2％ （相對於輸出電壓值的比率）±1數值以下
＊7. 輸出電流顯示解析度：0.1A
輸出電流顯示精度：±5％F. S. ±1數值以下（額定輸出電壓規定）
＊8. 峰值保持電流顯示解析度：0.1A
峰值保持電流顯示精度：±5％F. S. ±1數值以下（額定輸出電壓規定）
峰值保持電流必要信號寬度：20ms
＊9. A型、B型：同步型 AP型、BP型：信號源型 BE型無警報輸出。
＊10.僅S8VS-06024A型、S8VS-09024A/AP型、S8VS-12024A/AP型、S8VS-18024A/AP型、S8VS-24024A/AP型
＊11.EC指令與各種安全標準（UL、EN等）等適用範圍為100～240VAC （85～264VAC）。

容量 240W
種類 標準型 附顯示器
(更換通知功能型)		 附顯示器
(運行時間累計型)
效率 AC100V輸入時 85% typ.
AC200V輸入時 88% typ.
輸入條件 電壓範圍 ＊1 AC100～240V (容許範圍：AC85～264V)
頻率 ＊1 50/60Hz(47～63Hz)
電流 AC100V輸入時 3.8A以下､2.9A typ.
AC200V輸入時 2.0A以下､1.5A typ.
功率因數 0.9以上
高諧波電流規制 EN61000-3-2相容
漏電流 AC100V輸入時 0.5mA以下
AC200V輸入時 1.0mA以下
突波電流
＊2		 AC100V輸入時 17.5A以下、14A typ.
AC200V輸入時 35A以下、28A typ.
輸出特性 電壓可變範圍 ＊3 -10～+15%(V.ADJ)
漣波雜訊電壓(額定輸入與輸出) 140mV以下 160mV以下
輸入變化影響 0.5%以下(輸入AC85～264V 100%負載)
負載變化影響(額定輸入電壓) 1.5%以下(額定輸入、0～100%負載)
溫度變化影響 0.05%/℃以下
起動時間
(額定輸入與輸出)＊2		 AC100V輸入時 540ms typ. 510ms typ.
AC200V輸入時 230ms typ. 510ms typ.
輸出保持時間
(額定輸入與輸出)＊2		 AC100V輸入時 64ms typ. 46ms typ.
AC200V輸入時 64ms typ. 46ms typ.
附屬功能 過載保護 ＊2 額定輸出電流的105～160%、倒L垂下型、自動復歸
過電壓保護 ＊2、＊4 有
輸出電壓顯示 ＊5 無 有(切換) ＊6
輸出電流顯示 ＊5 無 有(切換) ＊7
峰值保持電流顯示 ＊5 無 有(切換) ＊8
更換通知顯示 ＊5 無 有(切換) 無
更換通知輸出 無 有(電晶體輸出)
DC30V max. 50mA max. ＊9		 無
運行時間累計顯示 ＊5 無 有(切換)
運行時間累計輸出 ＊5 無 有(電晶體輸出)
DC30V max. 50mA max. ＊9
電壓不足檢測顯示 ＊5 無 有(切換)
電壓不足檢測輸出 無 有(電晶體輸出)DC30V max. 50mA max. ＊9
並列操作 不可(但可進行備用操作 需要外部二極體)
串列操作 可(最多2台、需要外部二極體)
其他 使用環境溫度 請參閱降額曲線(不結冰、結露)
保存溫度 -25～+65℃
使用環境濕度 25～85%(保存濕度25～90%)
耐電壓 AC3.0kV 1min (所有輸入)與(所有輸出、所有警報輸出)之間(檢出電流20mA)
AC2.0kV 1min (所有輸入)與(807_sp_1_1)之間(檢出電流20mA)
AC1.0kV 1min (所有輸出、所有警報輸出)與(807_sp_1_1)之間(檢出電流 240W標準型、480W：30mA/240W附顯示器：20mA)
AC500V 1min (所有輸出)與(所有警報輸出)之間(檢出電流20mA)
絕緣阻抗 100MΩ min. (所有輸出、所有警報輸出)與(所有輸入、807_sp_1_1)之間 at 500 VDC
耐振動 10～55Hz 單側振幅0.375mm 3方向 各2h無異常
耐衝擊 150m/s2 6方向 各3次無異常
輸出指示燈 有(顏色：綠)
雜音端子電壓 ＊11 240W標準型：EN55011Group1 Class B相容、FCC 符合Class A/
240W附顯示器/480W：EN61204-3 Class A相容、符合FCC Class A
放射干擾電場強度 ＊11 240W標準型：EN55011Group1 Class B相容/240W附顯示器/480W：EN61204-3 Class A相容
安全標準 ＊11 UL 508 （Listing）
CSA C22.2 No.107.1 （cUL）
EN 62477-1
EAC標章、RCM標章、韓國S標章 ＊10
SEMI規格 ＊11 SEMI F47-0706 (200V輸入時)
重量 1,150g以下
＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器
的電源使用。
＊2. 25℃、冷啟動，詳細資訊請參閱第 18 頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓可變範圍的＋15％以上。
輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 進行復歸時，請關閉電源，閒置3分鐘以上之後再重開電源。
＊5. 以7段LED顯示。（文字高度：8mm）
＊6. 輸出電壓顯示解析度：0.1V
輸出電壓顯示精度：±2％ （相對於輸出電壓值的比率）±1數值以下
＊7. 輸出電流顯示解析度：0.1A
輸出電流顯示精度：±5％F. S. ±1數值以下（額定輸出電壓規定）
＊8. 峰值保持電流顯示解析度：0.1A
峰值保持電流顯示精度：±5％F. S. ±1數值以下（額定輸出電壓規定）
峰值保持電流必要信號寬度：20ms
＊9. A型、B型：同步型 AP型、BP型：信號源型 BE型無警報輸出。
＊10.僅S8VS-06024A型、S8VS-09024A/AP型、S8VS-12024A/AP型、S8VS-18024A/AP型、S8VS-24024A/AP型
＊11.EC指令與各種安全標準（UL、EN等）等適用範圍為100～240VAC （85～264VAC）。

容量 480W
種類 標準型 附顯示器
(更換通知功能型)		 附顯示器
(運行時間累計型)
效率 AC100V輸入時 89％ typ.
AC200V輸入時 93％ typ.
輸入條件 電壓範圍 ＊1 AC100～240V (容許範圍：AC85～264V)
頻率 ＊1 50/60Hz(47～63Hz)
電流 AC100V輸入時 7.4A以下､5.8A typ.
AC200V輸入時 3.9A以下､2.8A typ.
功率因數 0.95以上
高調波電流規制 EN61000-3-2相容
漏電流 AC100V輸入時 0.5mA以下
AC200V輸入時 1.0mA以下
突波電流
＊2		 AC100V輸入時 17.5A以下、14A typ.
AC200V輸入時 35A以下、28A typ.
輸出特性 電壓可變範圍 ＊3 -10～+15%(V.ADJ)
漣波雜訊電壓(額定輸入與輸出) 310mV以下
輸入變化影響 0.5%以下(輸入AC85～264V 100%負載)
負載變化影響(額定輸入電壓) 1.5%以下(額定輸入、0～100%負載)
溫度變化影響 0.05%/℃以下
起動時間
(額定輸入與輸出)＊2		 AC100V輸入時 550ms typ.
AC200V輸入時 550ms typ.
輸出保持時間
(額定輸入與輸出)＊2		 AC100V輸入時 37ms typ.
AC200V輸入時 41ms typ.
附屬功能 過載保護 ＊2 額定輸出電流的151～165%、倒L垂下型及間歇性動作型、自動復歸
過電壓保護 ＊2、＊4 有
輸出電壓顯示 ＊5 無 有(切換) ＊6
輸出電流顯示 ＊5 無 有(切換) ＊7
峰值保持電流顯示 ＊5 無 有(切換) ＊8
更換通知顯示 ＊5 無 有(切換) 無
更換通知輸出 無 有(電晶體輸出)
DC30V max. 50mA max. ＊9		 無
運行時間累計顯示 ＊5 無 有(切換)
運行時間累計輸出 ＊5 無 有(電晶體輸出)
DC30V max. 50mA max. ＊9
電壓不足檢測顯示 ＊5 無 有(切換)
電壓不足檢測輸出 無 有(電晶體輸出)DC30V max. 50mA max. ＊9
並列操作 不可(但可進行備用操作 需要外部二極體)
串列操作 可(最多2台、需要外部二極體)
其他 使用周囲温度 請參閱降額曲線(不結冰、結露)
保存溫度 -25～+65℃
使用環境濕度 25～85%(保存濕度25～90%)
耐電壓 AC3.0kV 1min (所有輸入)與(所有輸出、所有警報輸出)之間(檢出電流20mA)
AC2.0kV 1min (所有輸入)與(807_sp_1_1)之間(檢出電流20mA)
AC1.0kV 1min (所有輸出、所有警報輸出)與(807_sp_1_1)之間(檢出電流 240W標準型、480W：30mA/240W附顯示器：20mA)
AC500V 1min (所有輸出)與(所有警報輸出)之間(檢出電流20mA)
絕緣阻抗 100MΩ min. (所有輸出、所有警報輸出)與(所有輸入、807_sp_1_1)之間 at 500 VDC
耐振動 10～55Hz 單側振幅0.375mm 3方向 各2h無異常
耐衝擊 150m/s2 6方向 各3次無異常
輸出指示燈 有(顏色：綠)
雜音端子電壓 ＊11 240W標準型：EN55011Group1 Class B相容、FCC 符合Class A/
240W附顯示器/480W：EN61204-3 Class A相容、符合FCC Class A
放射干擾電場強度 ＊11 240W標準型：EN55011Group1 Class B相容/240W附顯示器/480W：EN61204-3 Class A相容
安全標準 ＊11 UL 508 （Listing）
UL 60950-1 （Recognition）
UL 62368-1 （Recognition）
CSA C22.2 No.107.1 （cUL）
CSA C22.2 No.60950-1 （cUR）、
No.62368-1 （cUR）
EN 50178 （＝VDE 0160）、EN 60950-1 （=VDE 0805
Teil1）、EN 62368-1
EAC標章、RCM標章
SEMI規格 ＊11 SEMI F47-0706 (200V輸入時)
重量

1,700g以下
＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器
的電源使用。
＊2. 25℃、冷啟動，詳細資訊請參閱第 18 頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓可變範圍的＋15％以上。
輸出電壓可變時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 進行復歸時，請關閉電源，閒置3分鐘以上之後再重開電源。
＊5. 以7段LED顯示。（文字高度：8mm）
＊6. 輸出電壓顯示解析度：0.1V
輸出電壓顯示精度：±2％ （相對於輸出電壓值的比率）±1數值以下
＊7. 輸出電流顯示解析度：0.1A
輸出電流顯示精度：±5％F. S. ±1數值以下（額定輸出電壓規定）
＊8. 峰值保持電流顯示解析度：0.1A
峰值保持電流顯示精度：±5％F. S. ±1數值以下（額定輸出電壓規定）
峰值保持電流必要信號寬度：20ms
＊9. A型、B型：同步型 AP型、BP型：信號源型 BE型無警報輸出。
＊10.僅S8VS-06024A型、S8VS-09024A/AP型、S8VS-12024A/AP型、S8VS-18024A/AP型、S8VS-24024A/AP型
＊11.EC指令與各種安全標準（UL、EN等）等適用範圍為100～240VAC （85～264VAC）。

特性資料

降額曲線

15W＜S8VS-015[][]型＞

S8VS 額定/性能 10

＊1. 標準安裝狀態
＊2. 縱向安裝狀態
＊3. 橫向安裝狀態

30W＜S8VS-03005/S8VS-03012型＞

S8VS 額定/性能 11

＊1. 標準安裝狀態
＊2. 縱向/橫向安裝狀態

30W＜S8VS-03024型＞

S8VS 額定/性能 12

＊1. 標準安裝狀態
＊2. 縱向/橫向安裝狀態
註1. 偶有引起內部零組件劣化、損毀的風險。
請勿在超過降額範圍的狀態（降額曲線A的部分）下使用。
2. 如果降額發生問題，請使用強制空氣冷卻。
3. 請確保左右兩側的安裝空間在20mm以上。以10mm以上（20mm以下）的 間隔使用時，請在低於降額曲線5℃ 的範圍內使用。
4.（使用DC輸入的客戶） 使用未滿DC100V的輸入電壓時，請以下列係數乘上上述降額曲線以減輕負載。
S8VS-03005型：0.7以下 S8VS-03012/03024型：0.85以下

60、90、120、180、240、480W

S8VS 額定/性能 13

＊右側安裝側面安裝金具時（240W類型除外。安裝側面安裝金具後，將從UL認證 條件中排除。）
註1. 偶有引起內部零組件劣化、損毀的風險。 請勿在超過降額範圍的狀態（降額曲線A的部分）下使用。
2. 如果降額發生問題，請使用強制空氣冷卻。
3. 在480W方面，若輸入電壓為AC95V以下，且須長時間使用時，請將負載降低 至80%以下。
4.（使用DC輸入的客戶） 使用未滿DC100V的輸入電壓時，請以下列係數乘上上述降額曲線以減輕負載。
60W類型：0.9以下 90W類型：0.85以下 120W/180W/240W類型：0.8以下

安裝狀態

15、30W

S8VS 額定/性能 15

註1. 依據安裝狀態，散熱性有可能惡化，內部零組件在極低機率下可能發生劣化、損壞的情況。請依據各安裝方向的降額曲線使用。若為上述之外的安 裝狀態，請勿使用。
2. 橫向安裝時，請使用安裝金具（S82Y-VS30P型：另售）。
3. 由於散熱性將會變差，橫向安裝時，請務必將標籤側縱向。
4. 橫向安裝鋁軌時，請將端板（PFP-M型）安裝於本體的上下。

60、90、120、180、240、480W

S8VS 額定/性能 16

註. 依據安裝狀態，散熱性有可能惡化，內部零組件在極低機率下可能發生劣化、 損壞，以及更換通知功能無法正常運作的情況。 請勿使用於標準安裝以外的安裝方式。

過載保護功能

負載電流達到額定電流的105％以上時，將自動降低輸出電壓，保護電源以避免發生短路或過載。 過載狀態解除之後，輸出電壓將自動復歸為正常狀態。

S8VS 額定/性能 18

註1. 若持續在短路及過載的狀態下使用，在極少數的情況下，內部零組件會劣化、損壞。
2. 由於可能造成內部零組件劣化及損壞，請勿將本產品用於負載側突波電流及過負載 狀態頻繁發生之處。

輸出峰值電流（僅S8VS-48024[]型）

若有峰值電流時，請符合以下條件。
輸入電壓範圍：AC200～240V
峰值電流值：30A以下
峰值電流的脈寬：2秒以內 週期：60秒以上
註1. 一旦達到峰值電流狀態，2秒後峰值電流限制功能將啟動，峰值電流無法流通。
2. 需60秒，峰值電流才能恢復成可流通。
3. AC100～120V時無法藉由峰值電流限制功能流通峰值電流。

S8VS 額定/性能 20

過電壓保護功能

為避免電源內部反饋電路故障等因素，造成負載過大的電壓，會進行過電壓檢測。若輸出的過電壓為額定輸出電壓的約130%以上 （S8VS-09024[][][]S型為約110%以上）時，將會遮斷輸出電壓。 進行復歸時，請關閉電源，閒置3分鐘以上之後再重開電源。

S8VS 額定/性能 22

註. 重開電源之前，請務必先排除造成過電壓的因素。

突波電流、起動時間、輸出保持時間

S8VS 額定/性能 23

電壓不足顯示功能

檢測到輸出電壓偏低時，LED （DC LOW：紅）將會亮燈以通知輸出 異常。檢出電壓設為額定輸出電壓的約80％ （75～90％）。
註. 電壓不足警報功能會監視電源單元中，輸出端子部的電壓。若要確認正確的 電壓狀態，請測量負載端的電壓。

電壓不足警報功能（顯示、輸出）
（僅S8VS-[][][]24A[][]型/ S8VS-[][][]24B[][]型/S8VS-[][][]24BE[]型）

檢測到輸出電壓偏低時，將會交互顯示警報（807_sp_12_1）與輸出電壓的下限值。可於設定模式中變更檢出電壓。（18.5～27.5V、0.1V 階。S8VS-06024A型/S8VS-06024B型固定於20.0V） 此外會藉由電晶體（電壓不足檢測輸出端子（DC LOW））輸出至外部以通知異常情況。（S8VS-06024A 型/S8VS-06024B型/ S8VS-[][][]24BE型[]除外）
（輸出電壓偏低時OFF：電壓不足檢測輸出端子（DC LOW）為非導通）
例：S8VS-09024A[][]型的輸出電壓低於設定值以下（19.0V）並發出警報時

S8VS 額定/性能 26

註1. 本體通電約經3秒後開始動作。
2. 在設定模式時無法顯示警報。
3. 輸出電壓偏低的情形恢復後，按下807_sp_13鍵（⑧）即可解除警報顯示。
4. 電壓不足警報功能可監視電源的輸出端子部的電壓。若要確認正確的電壓狀態，請測量負載端的電壓。

S8VS 額定/性能 27

5. 交流輸入發生20ms 以上的斷電復歸時，電壓不足警報功能也可能發揮作用。

（單位：mm）

本體（螺絲端子台）

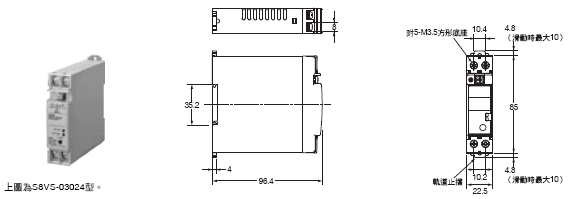

S8VS-015[][]型（15W）
S8VS-030[][]型（30W）

S8VS 外觀尺寸 2

S8VS-06024型（60W）
S8VS-06024A型（60W）
S8VS-06024B型（60W）

S8VS 外觀尺寸 3

S8VS-09024型（90W)/S8VS-09024S型（90W）/S8VS-12024型（120W）
S8VS-09024A[]型（90W）/S8VS-09024A[]S型（90W）/S8VS-12024A[]型（120W）
S8VS-09024B[]型（90W）/S8VS-09024B[]S型（90W）/S8VS-12024B[]型（120W）
S8VS-09024BE型（90W）/S8VS-09024BES型（90W）/S8VS-12024BE型（120W）

S8VS 外觀尺寸 4

S8VS-18024型（180W）
S8VS-18024A[]型（180W）
S8VS-18024B[]型（180W）
S8VS-18024BE型（180W）

S8VS 外觀尺寸 5

S8VS-24024型（240W）
S8VS-24024A[]型（240W）
S8VS-24024B[]型（240W）
S8VS-24024BE型（240W）

S8VS 外觀尺寸 6

S8VS-48024型（480W）
S8VS-48024A型（480W）
S8VS-48024B型（480W）

S8VS 外觀尺寸 7

本體（無螺絲端子台）

S8VS-06024-F型（60W）
S8VS-06024A-F型（60W）
S8VS-06024B-F型（60W）

S8VS 外觀尺寸 9

S8VS-09024-F型（90W)/S8VS-09024S-F型（90W）/S8VS-12024-F型（120W）
S8VS-09024A[]-F型（90W）/S8VS-09024A[]S-F型（90W）/S8VS-12024A[]-F型（120W）
S8VS-09024B[]-F型（90W）/S8VS-09024B[]S-F型（90W）/S8VS-12024B[]-F型（120W）
S8VS-09024BE-F型（90W）/S8VS-09024BES-F型（90W）/S8VS-12024BE-F型（120W）

S8VS 外觀尺寸 10

S8VS-18024-F型（180W）
S8VS-18024A[]-F型（180W）
S8VS-18024B[]-F型（180W）
S8VS-18024BE-F型（180W）

S8VS 外觀尺寸 11

S8VS-24024-F型（240W） S8VS-24024A[]-F型（240W） S8VS-24024B[]-F型（240W） S8VS-24024BE-F型（240W）

S8VS 外觀尺寸 12

S8VS-48024-F型（480W）
S8VS-48024A-F型（480W）
S8VS-48024B-F型（480W）

S8VS 外觀尺寸 13

軌道安裝用選購品

支撐軌道（鋁製）
PFP-100N型
PFP-50N型

S8VS 外觀尺寸 15

支撐軌道（鋁製）
PFP-100N2型

S8VS 外觀尺寸 16

阻擋金具（端板）
PFP-M型

S8VS 外觀尺寸 17

註. 如有可能承受震動、衝擊，可能會因為鋁的磨耗而產生金屬碎屑，請使用鐵製DIN軌道。

安裝金具

807_dm_15

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
S8VS 規格說明書 SGTC-011-TW5
[11881KB] 		2021年8月25日
20210825
 S8VS 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
S8VS Data Sheet T026-E1-13
[5969KB] 		Mar 01, 2022
20220301
 S8VS Data Sheet
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
