S8FS-C

S8FS-C

產品特色
實惠價格、高可靠性。 有助於穩定機器運作，令人放心的 基本型電源供應器。
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

高可靠性： 加強異常過電壓/雷電突波耐受性，不穩定的輸入電壓下也能維持穩定運作

使用壽命長： 採用日系製造商的105℃ 電解電容器實現穩定品質、加長使用壽命。

電壓輸入範圍： AC100-120V、AC200-240V

機種齊全：適用FA用途的主要輸出電壓與容量

國際標準： 符合CE、UL認證（全機種） CCC認證（15～150W）

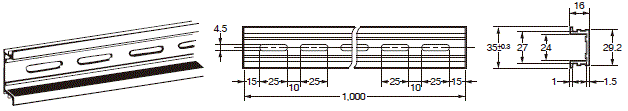

使用另售的金具就可簡單完成鋁軌安裝

本體

容量 輸入電壓 輸出電壓(DC) 輸出電流 內置風扇 朝上端子台型 朝前端子台型
15Ｗ

AC100V～240V

(容許範圍 AC85V～264V、

DC120V～370V ＊1)

 5V 3A

無

─

 S8FS-C01505J
12V 1.3A S8FS-C01512J
15V 1A S8FS-C01515J
24V 0.7A S8FS-C01524J
25Ｗ 5V 5A S8FS-C02505 S8FS-C02505J
12V 2.1A S8FS-C02512 S8FS-C02512J
15V 1.7A S8FS-C02515 S8FS-C02515J
24V 1.1A S8FS-C02524 S8FS-C02524J
35Ｗ 5V 7A S8FS-C03505 S8FS-C03505J
12V 3A S8FS-C03512 S8FS-C03512J
15V 2.4A S8FS-C03515 S8FS-C03515J
24V 1.5A S8FS-C03524 S8FS-C03524J
50Ｗ 5V 10A S8FS-C05005 S8FS-C05005J
12V 4.2A S8FS-C05012 S8FS-C05012J
15V 3.4A S8FS-C05015 S8FS-C05015J
24V 2.2A S8FS-C05024 S8FS-C05024J
48V 1.1A S8FS-C05048 S8FS-C05048J
75Ｗ 5V 14A S8FS-C07505 S8FS-C07505J
12V 6.2A S8FS-C07512 S8FS-C07512J
15V 5A S8FS-C07515 S8FS-C07515J
24V 3.2A S8FS-C07524 S8FS-C07524J
48V 1.6A S8FS-C07548 S8FS-C07548J
100Ｗ

AC100V～120V/ AC200V～240V
(容許範圍 AC85V～132V、

AC176V～264V、

DC248V～373V (開關切換方式) ＊2)

 5V 20A S8FS-C10005 S8FS-C10005J
12V 8.5A S8FS-C10012 S8FS-C10012J
15V 7A S8FS-C10015 S8FS-C10015J
24V 4.5A S8FS-C10024 S8FS-C10024J
36V 2.8A S8FS-C10036 S8FS-C10036J
48V 2.3A S8FS-C10048 S8FS-C10048J
150Ｗ

AC100V～120V/ AC200V～240V
(容許範圍 AC90V～132V、

AC180V～264V、
DC254V～373V 開關切換方式) ＊2)

 5V 26A S8FS-C15005 S8FS-C15005J
12V 12.5A S8FS-C15012 S8FS-C15012J
15V 10A S8FS-C15015 S8FS-C15015J
24V 6.5A S8FS-C15024 S8FS-C15024J
36V 4.3A S8FS-C15036 S8FS-C15036J
48V 3.3A S8FS-C15048 S8FS-C15048J
200Ｗ 5V 40A S8FS-C20005 S8FS-C20005J
12V 17A S8FS-C20012 S8FS-C20012J
24V 8.8A S8FS-C20024 S8FS-C20024J
36V 5.9A S8FS-C20036 S8FS-C20036J
48V 4.43A S8FS-C20048 S8FS-C20048J
350Ｗ 5V 60A

有

 S8FS-C35005 S8FS-C35005J
12V 29A S8FS-C35012 S8FS-C35012J
24V 14.6A S8FS-C35024 S8FS-C35024J
36V 9.7A S8FS-C35036 S8FS-C35036J
48V 7.32A S8FS-C35048 S8FS-C35048J

註. 使用另售的金具即可進行鋁軌安裝。「另售的安裝金具」請參照型錄第 26 頁。

＊1. EC指令與各種安全規範（UL、EN、其它）的適用範圍為AC100～240V。

＊2. EC指令與各種安全規範（UL、EN、其它）的適用範圍為AC100～240V/AC200～240V。

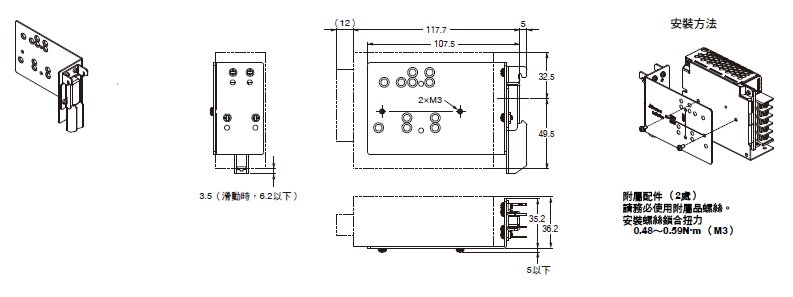

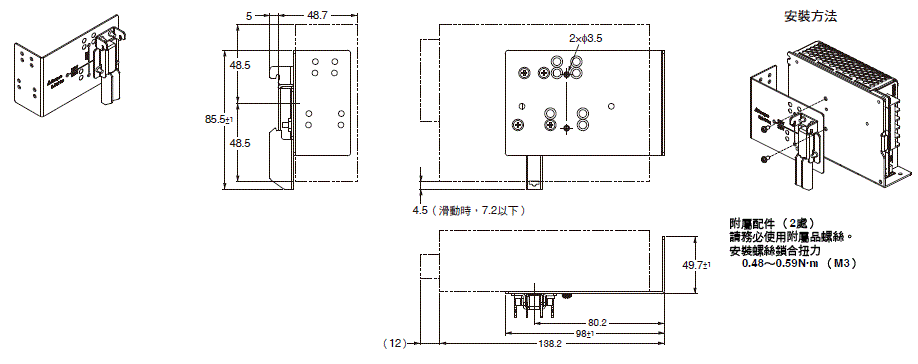

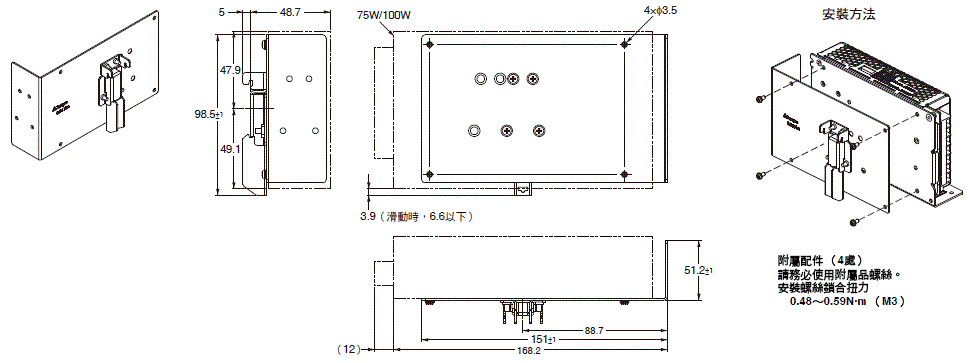

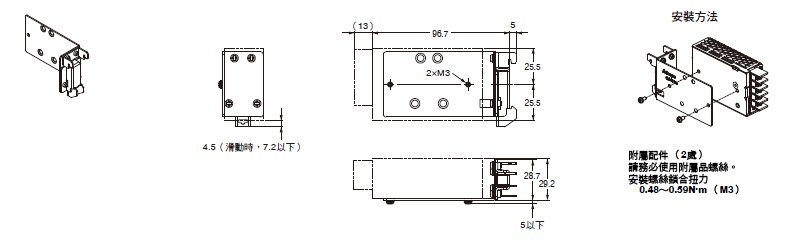

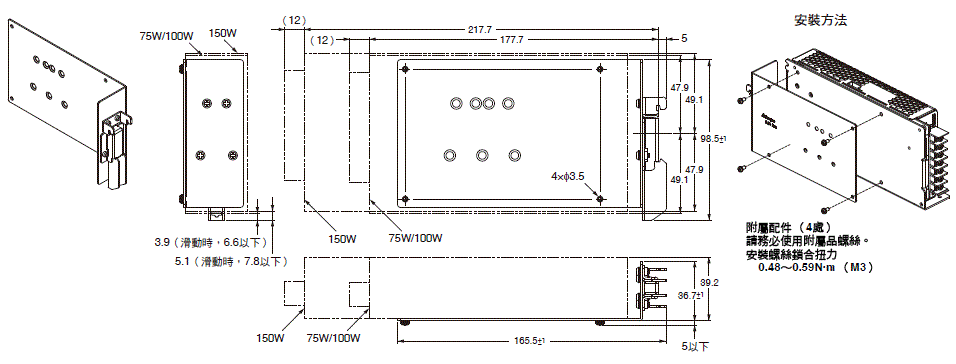

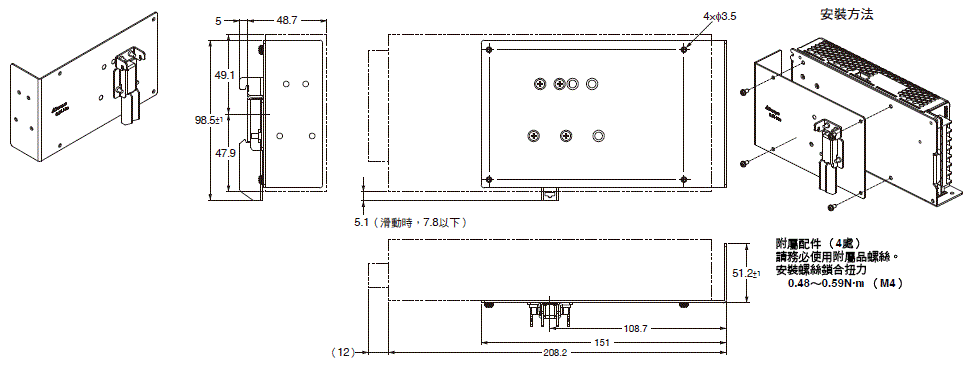

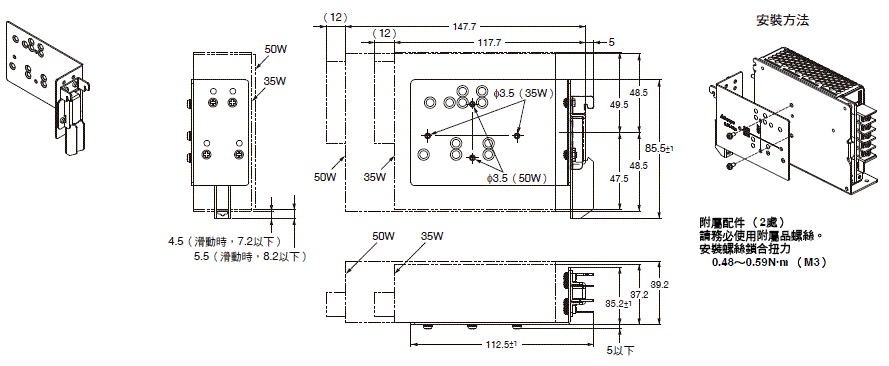

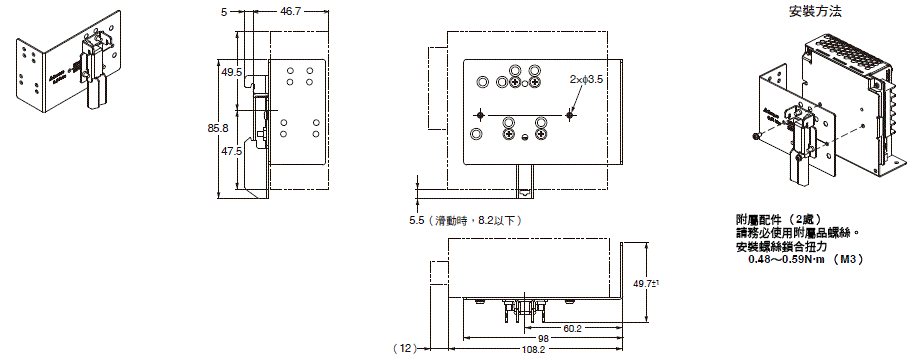

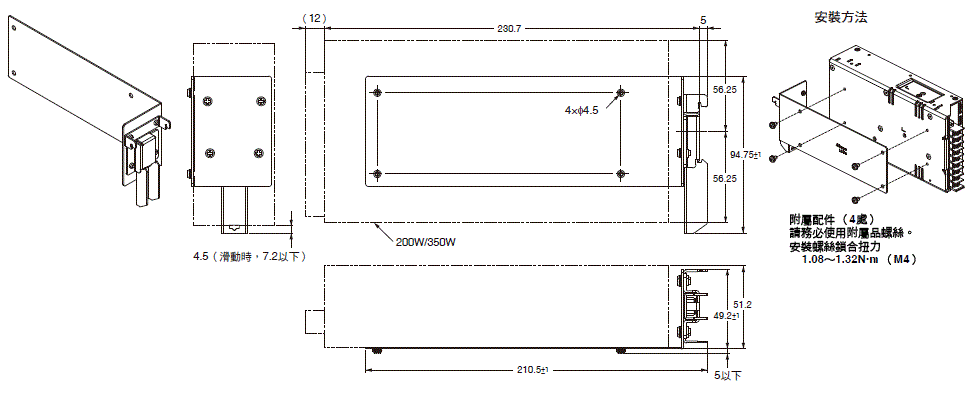

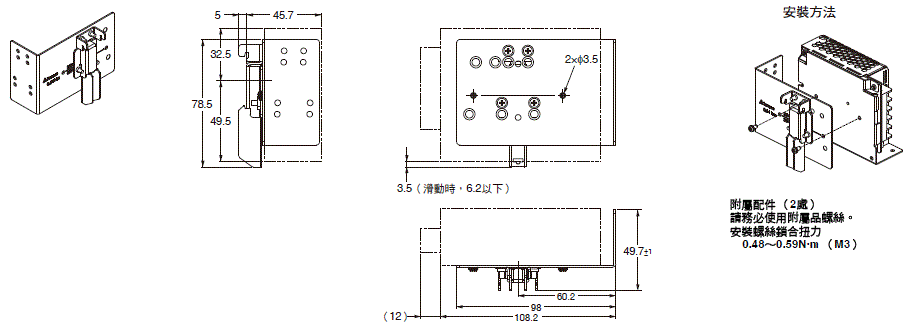

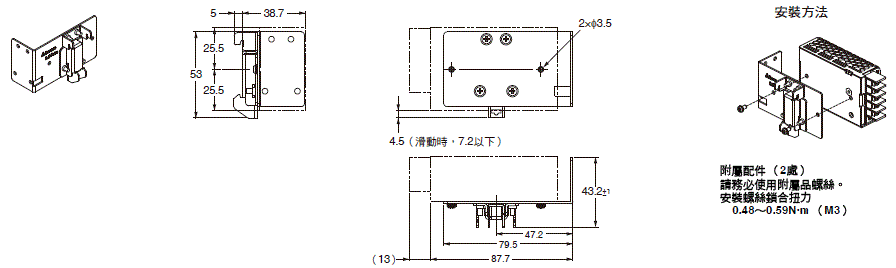

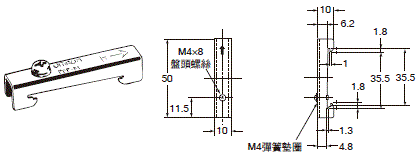

安裝金具另售品

容量 安裝方向 型號
15W

鋁軌

 S82Y-FSC015DIN
25W S82Y-FSC025DIN
35W

S82Y-FSC050DIN
50W
70W

S82Y-FSC150DIN
100W
150W
200W

S82Y-FSC350DIN
350W
15W

鋁軌、底面

 S82Y-FSC015DIN-S
25W S82Y-FSC025DIN-S
35W S82Y-FSC035DIN-S
50W S82Y-FSC050DIN-S
75W S82Y-FSC100DIN-S
100W
150W S82Y-FSC150DIN-S
200W

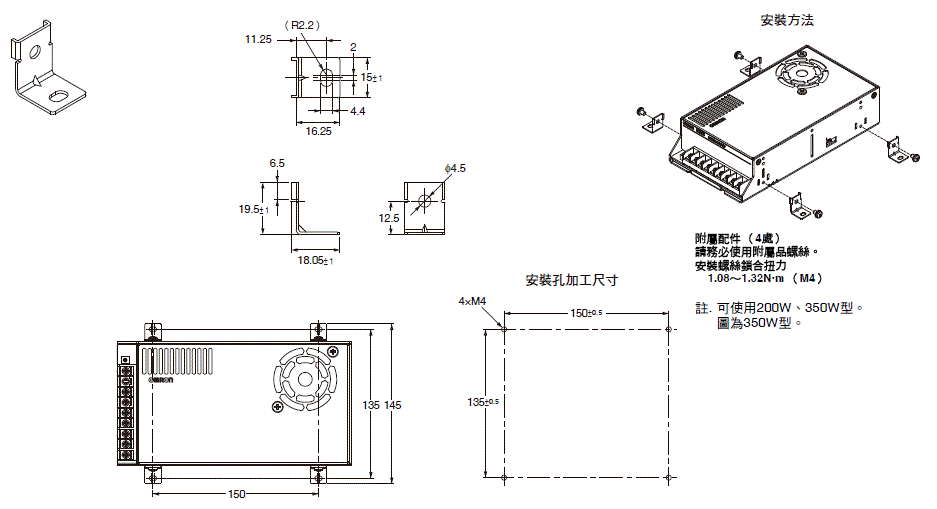

L字金具、底面

S82Y-FSC350B型(4個裝)
350W

端子蓋（另售）

端子台方向 容量 對象型號 端子台保護蓋型

朝上端子台型

 25W S8FS-C025[][]

S82Y-FSC-C5
35W S8FS-C035[][]
50W S8FS-C050[][]
75W S8FS-C075[][]
100W S8FS-C100[][]

S82Y-FSC-C7
150W S8FS-C150[][]
200W S8FS-C200[][]

S82Y-FSC-C9
350W S8FS-C350[][]

朝前端子台型

 15W S8FS-C015[][]J S82Y-FSC-C5MF
25W S8FS-C025[][]J

S82Y-FSC-C5F
35W S8FS-C035[][]J
50W S8FS-C050[][]J
75W S8FS-C075[][]J
100W S8FS-C100[][]J

S82Y-FSC-C7F
150W S8FS-C150[][]J
200W S8FS-C200[][]J

S82Y-FSC-C9F
350W S8FS-C350[][]J

容量 15W
項目 輸出電壓 5V 12V 15V 24V
效率 ＊ AC115V输入 80% typ. 84% typ. 84% typ. 85% typ.
AC230V输入 82% typ. 85% typ. 86% typ. 87% typ.
輸入條件 輸入電壓容許範圍 ＊ 單相AC85～264V、DC120～370V
(DC輸入時L端子為+，不適用安全規範)
(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 ＊ 50/60Hz(47～450Hz)
電流 ＊ AC115VAC输入 0.3A typ.
AC230VAC输入 0.19A typ.
功率因数 —
漏電流 AC115VAC输入 0.05mA 0.05mA 0.05mA 0.05mA
AC230VAC输入 0.10mA 0.10mA 0.10mA 0.10mA

突波電流 ＊

(25 ℃、冷啟動)

 AC115VAC输入 16A typ.
AC230VAC输入 32A typ.
輸出特性 額定輸出電流 3A 1.3A 1A 0.7A
電壓調整範圍 ＊ -10～+10%(V.ADJ)

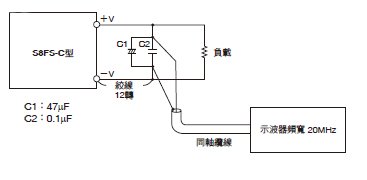

漣波雜訊電壓 ＊ 100 to 240 VAC輸入 30mVp-p以下 30mVp-p以下 40mVp-p以下 30mVp-p以下
靜態輸入變動影響 ＊ 0.5%以下
靜態負載變化影響 ＊ 1.0%以下
溫度變化影響 100 to 240 VAC輸入 0.03%/℃以下

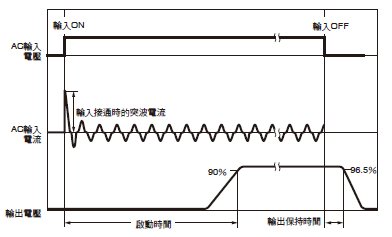

啟動時間 ＊ 115 VAC 輸入 490ms typ. 500ms typ. 470ms typ. 480ms typ.
230 VAC 輸入 470ms typ. 480ms typ. 450ms typ. 460ms typ.
輸出保持時間 ＊ 115 VAC 輸入 14ms typ. 16ms typ. 18ms typ. 15ms typ.
230 VAC 輸入 83ms typ. 87ms typ. 92ms typ. 79ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 ＊ 有，額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護 無
串聯操作 可(最多2台，需要外部二極體)
並聯操作 不可，但可進行備用操作(需要外部二極體)
遠端感測 無
遠端控制 無
輸出指示燈 有(LED，顏色：綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20～+60℃ (有溫度的降額曲線。請參閱第 17 頁的降額曲線。)
(不可結冰結露)
保存溫度 -40～+85℃ (不可結冰結露)
使用環境濕度 20～90%RH (保存溼度10～95%RH)
抗震性 10～55Hz 單側振幅0.375mm 3方向 各2h、10～500Hz 單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF ＊ 13.5萬小時以上
期待使用壽命 ＊ 10年以上

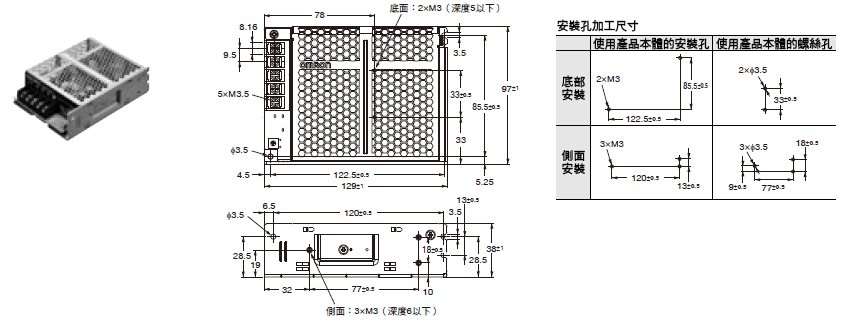

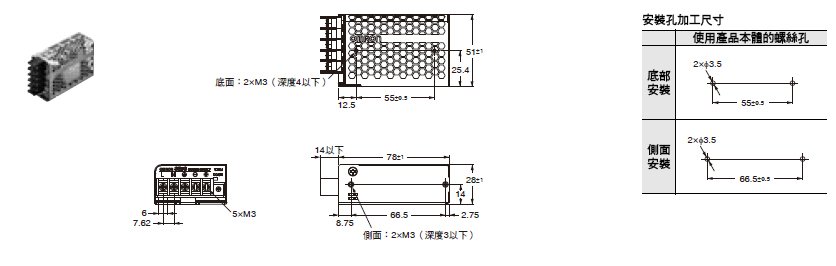

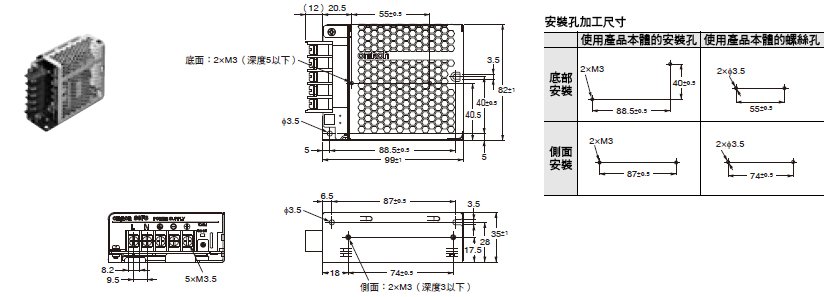

構造 外觀尺寸 詳情請參閱第 23 頁的「外觀尺寸圖」。
重量 150g以下
冷卻風扇 無
保護構造 ―
支援規格 諧波抑制 符合EN 61000-3-2、GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMI輻射放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL：cURus UL62368-1 （Recognition） OVCⅡ Pol2
CSA：cURus C22.2 No.62368-1
CCC：GB4943
符合標準
EN：EN62368-1 OVCⅡ Pol2
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規範 無
SEMI規格

無

＊請參閱下面的條件。

容量/輸出電壓（DC） 25W
項目 輸出電壓 5V 12V 15V 24V
效率 ＊ AC115V输入 80% typ. 84% typ. 85% typ. 86% typ.
AC230V输入 82% typ. 86% typ. 88% typ. 88% typ.
輸入條件 輸入電壓容許範圍 ＊ 單相AC85～264V、DC120～370V
(DC輸入時L端子為+，不適用安全規範)
(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 ＊ 50/60Hz(47～450Hz)
電流 ＊ AC115VAC输入 0.49A typ.
AC230VAC输入 0.3A typ.
功率因数 —
漏電流 AC115VAC输入 0.10mA 0.10mA 0.10mA 0.10mA
AC230VAC输入 0.20mA 0.20mA 0.20mA 0.20mA
突波電流 ＊ AC115VAC输入 16A typ.
(25 ℃、冷啟動) AC230VAC输入 32A typ.
輸出特性 額定輸出電流 5A 2.1A 1.7A 1.1A
電壓調整範圍 ＊ -10～+10%(V.ADJ)
漣波雜訊電壓 ＊ 100 to 240 VAC輸入 20mVp-p以下 20mVp-p以下 30mVp-p以下 40mVp-p以下
靜態輸入變動影響 ＊ 0.5%以下
靜態負載變化影響 ＊ 1.0%以下
溫度變化影響 100 to 240 VAC輸入 0.03%/℃以下
啟動時間 ＊ 115 VAC 輸入 390ms typ. 340ms typ. 400ms typ. 360ms typ.
230 VAC 輸入 360ms typ. 350ms typ. 400ms typ. 360ms typ.
輸出保持時間 ＊ 115 VAC 輸入 17ms typ. 22ms typ. 23ms typ. 21ms typ.
230 VAC 輸入 103ms typ. 113ms typ. 117ms typ. 112ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 ＊ 有，額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護 無
串聯操作 可(最多2台，需要外部二極體)
並聯操作 不可，但可進行備用操作(需要外部二極體)
遠端感測 無
遠端控制 無
輸出指示燈 有(LED，顏色：綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20～+60℃ (有溫度的降額曲線。請參閱第 17 頁的降額曲線。)
(不可結冰結露)
保存溫度 -40～+85℃ (不可結冰結露)
使用環境濕度 20～90%RH (保存溼度10～95%RH)
抗震性 10～55Hz 單側振幅0.375mm 3方向 各2h、10～500Hz 單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF ＊ 13.5萬小時以上
期待使用壽命 ＊ 10年以上

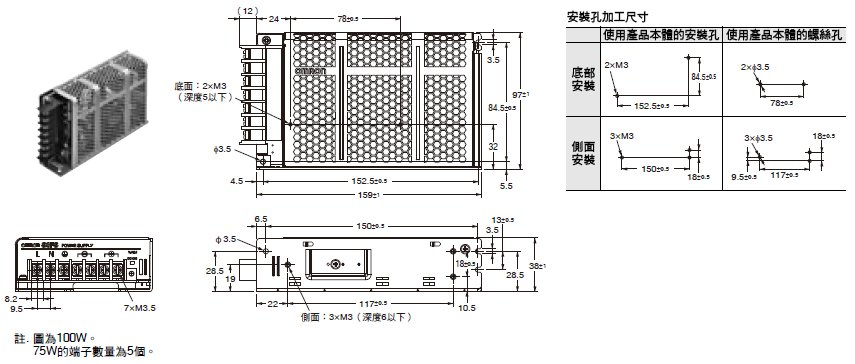

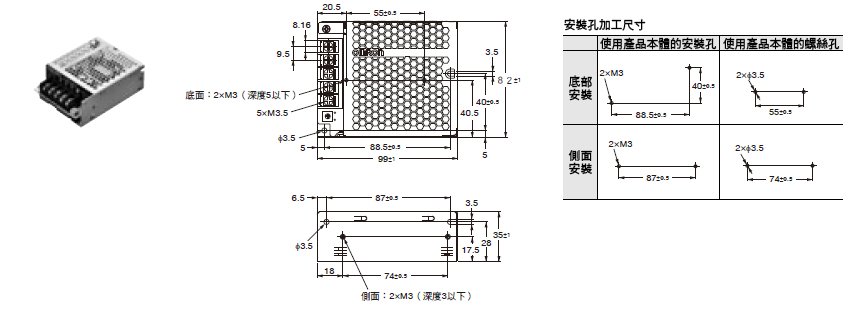

構造 外觀尺寸 詳情請參閱「外觀尺寸圖」。
重量 250g以下
冷卻風扇 無
保護構造 —
支援規格 諧波抑制 符合EN 61000-3-2、GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMI輻射放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL：cURus UL62368-1 （Recognition） OVCⅡ Pol2
CSA：cURus C22.2 No.62368-1
CCC：GB4943
符合標準
EN：EN62368-1 OVCⅡ Pol2
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規範 無
SEMI規格

無

＊請參閱下面的條件。

容量/輸出電壓（DC） 35W
項目 輸出電壓 5V 12V 15V 24V
效率 ＊ AC115V输入 81% typ. 83% typ. 84% typ. 87% typ.
AC230V输入 81% typ. 84% typ. 84% typ. 87% typ.
輸入條件 輸入電壓容許範圍 ＊ 單相AC85～264V、DC120～370V
(DC輸入時L端子為+，不適用安全規範)
(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 ＊ 50/60Hz(47～450Hz)
電流 ＊ AC115VAC输入 0.66A typ.
AC230VAC输入 0.41A typ.
功率因数 —
漏電流 AC115VAC输入 0.15mA 0.15mA 0.15mA 0.15mA
AC230VAC输入 0.30mA 0.25mA 0.25mA 0.25mA
突波電流 ＊ AC115VAC输入 16A typ.
(25 ℃、冷啟動) AC230VAC输入 32A typ.
輸出特性 額定輸出電流 7A 3A 2.4A 1.5A
電壓調整範圍 ＊ -10～+10%(V.ADJ)
漣波雜訊電壓 ＊ 100 to 240 VAC輸入 80mVp-p以下 90mVp-p以下 90mVp-p以下 80mVp-p以下
靜態輸入變動影響 ＊ 0.5%以下
靜態負載變化影響 ＊ 1.0%以下
溫度變化影響 100 to 240 VAC輸入 0.03%/℃以下
啟動時間 ＊ 115 VAC 輸入 750ms typ. 750ms typ. 760ms typ. 770ms typ.
230 VAC 輸入 700ms typ. 690ms typ. 710ms typ. 720ms typ.
輸出保持時間 ＊ 115 VAC 輸入 13ms typ. 14ms typ. 14ms typ. 15ms typ.
230 VAC 輸入 74ms typ. 75ms typ. 75ms typ. 79ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 ＊ 有，額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護 無
串聯操作 可(最多2台，需要外部二極體)
並聯操作 不可，但可進行備用操作(需要外部二極體)
遠端感測 無
遠端控制 無
輸出指示燈 有(LED，顏色：綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20～+60℃ (有溫度的降額曲線。請參閱第 17 頁的降額曲線。)
(不可結冰結露)
保存溫度 -40～+85℃ (不可結冰結露)
使用環境濕度 20～90%RH (保存溼度10～95%RH)
抗震性 10～55Hz 單側振幅0.375mm 3方向 各2h、10～500Hz 單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF ＊ 13.5萬小時以上
期待使用壽命 ＊ 10年以上

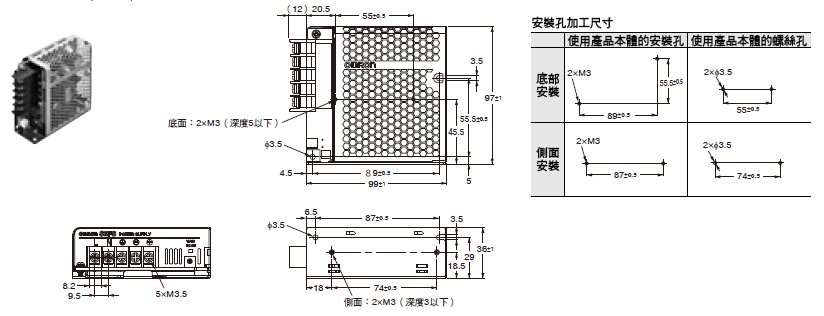

構造 外觀尺寸 詳情請參閱「外觀尺寸圖」。
重量 250g以下
冷卻風扇 無
保護構造 —
支援規格 諧波抑制 符合EN 61000-3-2、GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMI輻射放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL：cURus UL62368-1 （Recognition） OVCⅡ Pol2
CSA：cURus C22.2 No.62368-1
CCC：GB4943
符合標準
EN：EN62368-1 OVCⅡ Pol2
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規範 無
SEMI規格

無

＊請參閱下面的條件。

容量/輸出電壓（DC） 50W
項目 輸出電壓 5V 12V 15V 24V 48V
效率 ＊ AC115V输入 79% typ. 83% typ. 84% typ. 86% typ. 87% typ.
AC230V输入 80% typ. 84% typ. 85% typ. 86% typ. 87% typ.
輸入條件 輸入電壓容許範圍 ＊ 單相AC85～264V、DC120～370V
(DC輸入時L端子為+，不適用安全規範)
(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 ＊ 50/60Hz(47～450Hz)
電流 ＊ AC115VAC输入 0.97A typ.
AC230VAC输入 0.59A typ.
功率因数 —
漏電流 AC115VAC输入 0.25mA 0.25mA 0.25mA 0.25mA 0.25mA
AC230VAC输入 0.60mA 0.55mA 0.55mA 0.55mA 0.55mA
突波電流 ＊ AC115VAC输入 16A typ.
(25 ℃、冷啟動) AC230VAC输入 32A typ.
輸出特性 額定輸出電流 10A 4.2A 3.4A 2.2A 1.1A
電壓調整範圍 ＊ -10～+10%(V.ADJ)
漣波雜訊電壓 ＊ 100 to 240 VAC輸入 80mVp-p以下 110mVp-p以下 100mVp-p以下 100mVp-p以下 120mVp-p以下
靜態輸入變動影響 ＊ 0.5%以下
靜態負載變化影響 ＊ 1.0%以下
溫度變化影響 100 to 240 VAC輸入 0.03%/℃以下
啟動時間 ＊ 115 VAC 輸入 730ms typ. 730ms typ. 710ms typ. 710ms typ. 770ms typ.
230 VAC 輸入 680ms typ. 670ms typ. 610ms typ. 640ms typ. 690ms typ.
輸出保持時間 ＊ 115 VAC 輸入 12ms typ. 14ms typ. 14ms typ. 14ms typ. 14ms typ.
230 VAC 輸入 71ms typ. 77ms typ. 78ms typ. 77ms typ. 80ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 ＊ 有，額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護 無
串聯操作 可(最多2台，需要外部二極體)
並聯操作 不可，但可進行備用操作(需要外部二極體)
遠端感測 無
遠端控制 無
輸出指示燈 有(LED，顏色：綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20～+60℃ (有溫度的降額曲線。請參閱第 17 頁的降額曲線。)
(不可結冰結露)
保存溫度 -40～+85℃ (不可結冰結露)
使用環境濕度 20～90%RH (保存溼度10～95%RH)
抗震性 10～55Hz 單側振幅0.375mm 3方向 各2h、10～500Hz 單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF ＊ 13.5萬小時以上
期待使用壽命 ＊ 10年以上

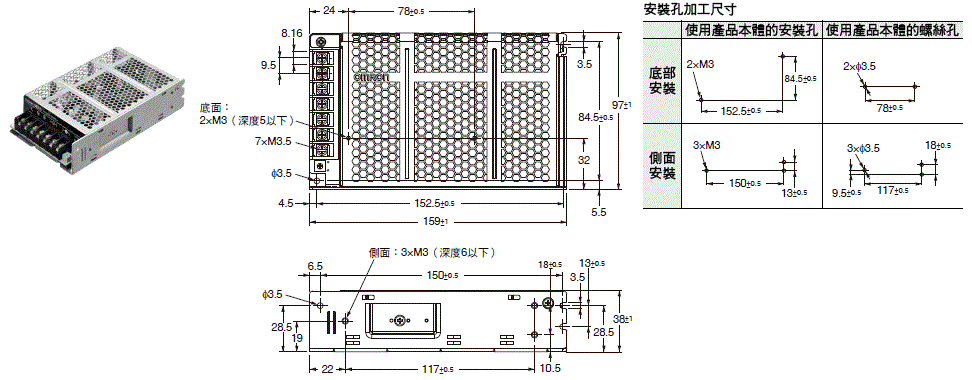

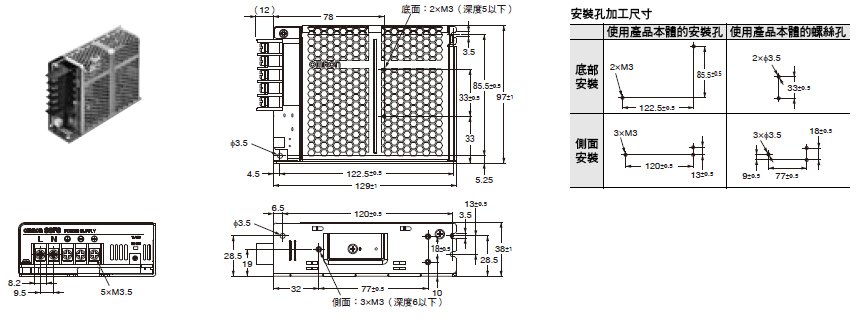

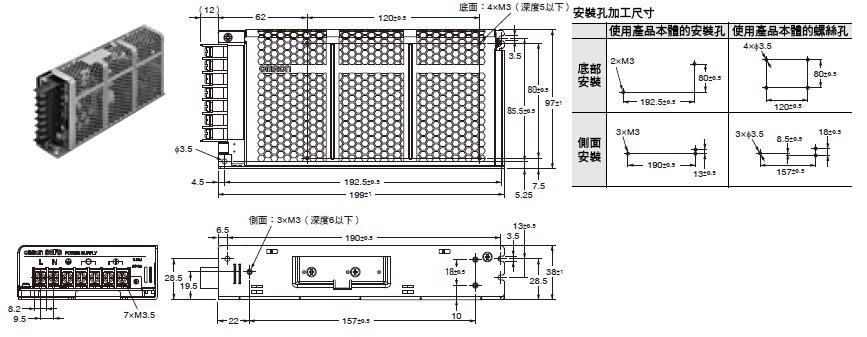

構造 外觀尺寸 詳情請參閱第 20 頁、第 24 頁的「外觀尺寸圖」。
重量 300g以下
冷卻風扇 無
保護構造 —
支援規格 諧波抑制 符合EN 61000-3-2、GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMI輻射放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL：cURus UL62368-1 （Recognition） OVCⅡ Pol2
CSA：cURus C22.2 No.62368-1
CCC：GB4943
符合標準
EN：EN62368-1 OVCⅡ Pol2
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規範 無
SEMI規格 無

＊請參閱下面的條件。

容量/輸出電壓（DC） 75W
項目 輸出電壓 5V 12V 15V 24V 48V
效率 ＊ AC115V输入 75% typ. 83% typ. 84% typ. 87% typ. 87% typ.
AC230V输入 77% typ. 83% typ. 84% typ. 87% typ. 87% typ.
輸入條件 輸入電壓容許範圍 ＊ 單相AC85～264V、DC120～370V
(DC輸入時L端子為+，不適用安全規範)
(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 ＊ 50/60Hz(47～450Hz)
電流 ＊ AC115VAC输入 1.4A typ.
AC230VAC输入 0.83A typ.
功率因数 —
漏電流 AC115VAC输入 0.25mA 0.25mA 0.25mA 0.25mA 0.25mA
AC230VAC输入 0.60mA 0.60mA 0.60mA 0.60mA 0.60mA
突波電流 ＊ AC115VAC输入 16A typ.
(25 ℃、冷啟動) AC230VAC输入 32A typ.
輸出特性 額定輸出電流 14A 6.2A 5A 3.2A 1.6A
電壓調整範圍 ＊ -10～+10%(V.ADJ)
漣波雜訊電壓 ＊ 100 to 240 VAC輸入 80mVp-p以下 110mVp-p以下 90mVp-p以下 110mVp-p以下 140mVp-p以下
靜態輸入變動影響 ＊ 0.5%以下
靜態負載變化影響 ＊ 1.0%以下
溫度變化影響 100 to 240 VAC輸入 0.03%/℃以下
啟動時間 ＊ 115 VAC 輸入 750ms typ. 720ms typ. 730ms typ. 750ms typ. 700ms typ.
230 VAC 輸入 710ms typ. 680ms typ. 690ms typ. 690ms typ. 730ms typ.
輸出保持時間 ＊ 115 VAC 輸入 12ms typ. 13ms typ. 13ms typ. 14ms typ. 15ms typ.
230 VAC 輸入 75ms typ. 74ms typ. 74ms typ. 76ms typ. 78ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 ＊ 有，額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護 無
串聯操作 可(最多2台，需要外部二極體)
並聯操作 不可，但可進行備用操作(需要外部二極體)
遠端感測 無
遠端控制 無
輸出指示燈 有(LED，顏色：綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20～+60℃ (有溫度的降額曲線。請參閱第 17 頁的降額曲線。)
(不可結冰結露)
保存溫度 -40～+85℃ (不可結冰結露)
使用環境濕度 20～90%RH (保存溼度10～95%RH)
抗震性 10～55Hz 單側振幅0.375mm 3方向 各2h、10～500Hz 單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF ＊ 13.5萬小時以上
期待使用壽命 ＊ 10年以上
構造 外觀尺寸 詳情請參閱「外觀尺寸圖」。
重量 350g以下
冷卻風扇 無
保護構造 —
支援規格 諧波抑制 符合EN 61000-3-2、GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMI輻射放射 符合EN 61204-3 Class B、 EN 55011 Class B、GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL：cURus UL62368-1 （Recognition） OVCⅡ Pol2
CSA：cURus C22.2 No.62368-1
CCC：GB4943
符合標準
EN：EN62368-1 OVCⅡ Pol2
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規範 無
SEMI規格 無

＊請參閱下面的條件。

容量 100W
輸出電壓（DC） 5V 12V 15V 24V 36V 48V
效率 ＊ 115 VAC 輸入 80% typ. 82% typ. 83% typ. 85% typ. 86% typ. 87% typ.
230 VAC 輸入 81% typ. 83% typ. 84% typ. 87% typ. 87% typ. 88% typ.
輸入條件 輸入電壓容許範圍 ＊ 單相AC85～132V、單相AC176～264V、DC248～373V 開關切換方式
(DC輸入時L端子為+，不適用安全規範)(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 ＊ 50 /60 Hz (47 to 450 Hz)
電流 ＊ 115 VAC 輸入 2A typ.
230 VAC 輸入 1.1A typ.
功率因數 ―
漏電流 115 VAC 輸入 0.35 mA 0.35 mA 0.35 mA 0.35 mA 0.40 mA 0.40 mA
230 VAC 輸入 0.60 mA 0.55 mA 0.60 mA 0.50 mA 0.60 mA 0.60 mA
突波電流 ＊ 115 VAC 輸入 32 A typ.
(25 ℃、冷啟動) 230 VAC 輸入 32 A typ.
輸出特性 額定輸出電流 20 A 8.5 A 7 A 4.5 A 2.8 A 2.3 A
電壓調整範圍 ＊ -10% to 10% (with V. ADJ)
漣波雜訊電壓 ＊ 100 to 120 VAC/
200 to 240 VAC輸入		 70 mVp-p 以下 100 mVp-p 以下 70 mVp-p 以下 120 mVp-p 以下 90 mVp-p 以下 120 mVp-p 以下
靜態輸入變動影響 ＊ 0.5%以下
靜態負載變化影響 ＊ 1.0%以下
溫度變化影響 100 to 120 VAC/
200 to 240 VAC輸入		 0.03%/°C以下
啟動時間 ＊ 115 VAC 輸入 710ms typ. 440ms typ. 440ms typ. 430ms typ. 450ms typ. 430ms typ.
230 VAC 輸入 720ms typ. 700ms typ. 720ms typ. 660ms typ. 690ms typ. 660ms typ.
輸出保持時間 ＊ 115 VAC 輸入 23 ms typ. 37 ms typ. 36 ms typ. 34 ms typ. 36 ms typ. 34 ms typ.
230 VAC 輸入 29 ms typ. 40 ms typ. 39 ms typ. 39 ms typ. 41 ms typ. 38 ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 ＊ 有，額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護 無
串聯操作 可(最多2台，需要外部二極體)
並聯操作 不可，但可進行備用操作(需要外部二極體)
遠端感測 無
遠端控制 無
輸出指示燈 有(LED，顏色：綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC1kV 1 min (所有輸出端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20 to 60°C(有溫度的降額曲線。請參閱第 17 頁的降額曲線。)(不可結冰結露)
保存溫度 -40 to 85°C(不可結冰結露)
使用環境濕度 20～90%RH (保存溼度10～95%RH)
抗震性 10～55Hz 單側振幅0.375mm 3方向 各2h、10～500Hz
單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF ＊ 13.5萬小時以上
期待使用壽命 ＊ 10年以上
構造 外觀尺寸 詳情請參閱第 21 頁、第 24 頁的「外觀尺寸圖」。
重量 400 g以下.
冷卻風扇 無
保護構造 ―
支援規格 諧波抑制 符合EN 61000-3-2, GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B, EN 55011 Class B, GB9254
EMI輻射放射 符合EN 61204-3 Class B, EN 55011 Class B, GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL：cURus UL62368-1 （Recognition） OVCⅡ Pol2
CSA：cURus C22.2 No.62368-1
CCC：GB4943
符合標準
EN：EN62368-1 OVCⅡ Pol2
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規範 無
SEMI規格 無

＊請參閱下面的條件。

容量 150W
輸出電壓（DC） 5V 12V 15V 24V 36V 48V
效率 ＊ 115 VAC 輸入 81% typ. 84% typ. 85% typ. 86% typ. 86% typ. 87% typ.
230 VAC 輸入 82% typ. 85% typ. 86% typ. 87% typ. 87% typ. 88% typ.
輸入條件 輸入電壓容許範圍 ＊ 單相AC85～132V、單相AC180～264V、DC254～373V 開關切換方式
(DC輸入時L端子為+，不適用安全規範)(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 ＊ 50 /60 Hz (47 to 450 Hz)
電流 ＊ 115 VAC 輸入 2.8 A typ.
230 VAC 輸入 1.6 A typ.
功率因數 ―
漏電流 115 VAC 輸入 0.50 mA 0.50 mA 0.50 mA 0.50 mA 0.40 mA 0.50 mA
230 VAC 輸入 0.75 mA 0.75 mA 0.75 mA 0.70 mA 0.60 mA 0.70 mA
突波電流 ＊ 115 VAC 輸入 32 A typ.
(25 ℃、冷啟動) 230 VAC 輸入 32 A typ.
輸出特性 額定輸出電流 26 A 12.5 A 10 A 6.5 A 4.3 A 3.3 A
電壓調整範圍 ＊ -10% to 10% (with V. ADJ)
漣波雜訊電壓 ＊ 100 to 120 VAC/
200 to 240 VAC輸入		 50 mVp-p 以下 90 mVp-p 以下 110 mVp-p 以下 100 mVp-p 以下 200 mVp-p 以下 120 mVp-p 以下
靜態輸入變動影響 ＊ 0.5%以下
靜態負載變化影響 ＊ 1.0%以下
溫度變化影響 100 to 120 VAC/
200 to 240 VAC輸入		 0.03%/°C以下
啟動時間 ＊ 115 VAC 輸入 770 ms typ. 730 ms typ. 740 ms typ. 770 ms typ. 730 ms typ. 760 ms typ.
230 VAC 輸入 750 ms typ. 720 ms typ. 730 ms typ. 760 ms typ. 720 ms typ. 750 ms typ.
輸出保持時間 ＊ 115 VAC 輸入 29 ms typ. 24 ms typ. 27 ms typ. 23 ms typ. 23 ms typ. 21 ms typ.
230 VAC 輸入 35 ms typ. 30 ms typ. 31 ms typ. 28 ms typ. 29 ms typ. 27 ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 ＊ 有，額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護 無
串聯操作 可(最多2台，需要外部二極體)
並聯操作 不可，但可進行備用操作(需要外部二極體)
遠端感測 無
遠端控制 無
輸出指示燈 有(LED，顏色：綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與(3460_sp_1)之間、檢測電流20mA
AC1kV 1 min (所有輸出端子)與(3460_sp_1)之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子3460_sp_1)之間
環境 使用環境溫度 -20 to 60°C(有溫度的降額曲線。請參閱第 17 頁的降額曲線。)(不可結冰結露)
保存溫度 -40 to 85°C(不可結冰結露)
使用環境濕度 20～90%RH (保存溼度10～95%RH)
抗震性 10～55Hz 單側振幅0.375mm 3方向 各2h、10～500Hz
單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF ＊ 13.5萬小時以上
期待使用壽命 ＊ 10年以上
構造 外觀尺寸 詳情請參閱「外觀尺寸圖」。
重量 500 g以下.
冷卻風扇 無
保護構造 ―
支援規格 諧波抑制 符合EN 61000-3-2,GB17625.1
EMI EMI傳導放射 符合EN 61204-3 Class B, EN 55011 Class B, GB9254
EMI輻射放射 符合EN 61204-3 Class B, EN 55011 Class B, GB9254
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL：cURus UL62368-1 （Recognition） OVCⅡ Pol2
CSA：cURus C22.2 No.62368-1
CCC：GB4943
符合標準
EN：EN62368-1 OVCⅡ Pol2
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規範 無
SEMI規格 無

＊請參閱下面的條件。

容量 200W
輸出電壓（DC） 5V 12V 15V 24V 36V
效率 ＊ 115 VAC 輸入 81% typ. 85% typ. 88% typ. 89% typ. 88% typ.
230 VAC 輸入 81% typ. 87% typ. 88% typ. 90% typ. 90% typ.
輸入條件 輸入電壓容許範圍 ＊ 單相AC90～132V、單相AC180～264V、DC254～373V 開關切換方式
(DC輸入時L端子為+，不適用安全規範)(有輸入電壓所產生的降額曲線。請參閱第 17 頁的降額曲線。)
頻率 ＊ 50 /60 Hz (47 to 450 Hz)
電流 ＊ 115 VAC 輸入 4A typ.
230 VAC 輸入 2.3 A typ.
功率因數 ―
漏電流 115 VAC 輸入 0.35 mA 0.25 mA 0.40 mA 0.20 mA 0.40 mA
230 VAC 輸入 0.60 mA 0.50 mA 0.75 mA 0.45 mA 0.80 mA
突波電流 ＊ 115 VAC 輸入 16 A typ.
(25 ℃、冷啟動) 230 VAC 輸入 32 A typ.
輸出特性 額定輸出電流 40 A 17 A 8.8 A 5.9 A 4.43 A
電壓調整範圍 ＊ -10% to 10% (with V. ADJ)
漣波雜訊電壓 ＊ 100 to 120 VAC/
200 to 240 VAC輸入 		60 mVp-p 以下 60 mVp-p 以下 110 mVp-p 以下 130 mVp-p 以下 120 mVp-p 以下
靜態輸入變動影響 ＊ 0.5%以下
靜態負載變化影響 ＊ 1.0%以下
溫度變化影響 100 to 120 VAC/
200 to 240 VAC輸入 		0.03%/°C以下
啟動時間 ＊ 115 VAC 輸入 620 ms typ. 630 ms typ. 580 ms typ. 630 ms typ. 620 ms typ.
230 VAC 輸入 600 ms typ. 610 ms typ. 550 ms typ. 600 ms typ. 600 ms typ.
輸出保持時間 ＊ 115 VAC 輸入 32 ms typ. 30 ms typ. 38 ms typ. 30 ms typ. 31 ms typ.
230 VAC 輸入 37 ms typ. 35 ms typ. 45 ms typ. 37 ms typ. 37 ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 ＊ 有，額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護 無
串聯操作 可(最多2台，需要外部二極體)
並聯操作 不可，但可進行備用操作(需要外部二極體)
遠端感測 無
遠端控制 無
輸出指示燈 有(LED，顏色：綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與()之間、檢測電流20mA
AC1kV 1 min (所有輸出端子)與()之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子)之間
環境 使用環境溫度 -20 to 50°C(有溫度的降額曲線。請參閱降額曲線。)(不可結冰結露)
保存溫度 -40 to 85°C(不可結冰結露)
使用環境濕度 20～90%RH (保存溼度10～95%RH)
抗震性 10～55Hz 單側振幅0.375mm 3方向 各2h、10～500Hz
單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF ＊ 13.5萬小時以上
期待使用壽命 ＊ 10年以上
構造 外觀尺寸 詳情請參閱「外觀尺寸圖」。
重量 700 g以下.
冷卻風扇 無
保護構造 ―
支援規格 諧波抑制 ―
EMI EMI傳導放射 符合EN 61204-3 Class A、EN 55011 Class A
EMI輻射放射 符合EN 61204-3 Class A、EN 55011 Class A
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL：cURus UL62368-1 （Recognition） OVCⅡ Pol2
CSA：cURus C22.2 No.62368-1
符合標準
EN：EN62368-1 OVCⅡ Pol2
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規範 無
SEMI規格 無
＊請參閱下面的條件。

容量 350W
輸出電壓（DC） 5V 12V 24V 36V 48V
效率 ＊ 115 VAC 輸入 77% typ. 83% typ. 86% typ. 87% typ. 87% typ.
230 VAC 輸入 78% typ. 85% typ. 88% typ. 88% typ. 88% typ.
輸入條件 輸入電壓容許範圍 ＊ 單相AC90～132V、單相AC180～264V、DC254～373V 開關切換方式
(DC輸入時L端子為+，不適用安全規範)(有輸入電壓所產生的降額曲線。請參閱降額曲線。)
頻率 ＊ 50 /60 Hz (47 to 450 Hz)
電流 ＊ 115 VAC 輸入 6.4 A typ.
230 VAC 輸入 3.5 A typ.
功率因數 --
漏電流 115 VAC 輸入 0.40 mA 0.40 mA 0.40 mA 0.40 mA 0.40 mA
230 VAC 輸入 0.75 mA 0.80 mA 0.75 mA 0.80 mA 0.80 mA
突波電流 ＊ 115 VAC 輸入 16 A typ.
(25 ℃、冷啟動) 230 VAC 輸入 32 A typ.
輸出特性 額定輸出電流 60 A 29 A 14.6 A 9.7 A 7.32 A
電壓調整範圍 ＊ -10% to 10% (with V. ADJ)
漣波雜訊電壓 ＊ 100 to 120 VAC/
200 to 240 VAC輸入 		110 mVp-p 以下 130 mVp-p 以下 120 mVp-p 以下 180 mVp-p 以下 180 mVp-p 以下
靜態輸入變動影響 ＊ 0.5%以下
靜態負載變化影響 ＊ 2.0%以下 1.0%以下
溫度變化影響 100 to 120 VAC/
200 to 240 VAC輸入 		0.03%/°C以下
啟動時間 ＊ 115 VAC 輸入 610 ms typ. 620 ms typ. 580 ms typ. 610 ms typ. 610 ms typ.
230 VAC 輸入 570 ms typ. 590 ms typ. 560 ms typ. 590 ms typ. 590 ms typ.
輸出保持時間 ＊ 115 VAC 輸入 25 ms typ. 18 ms typ. 17 ms typ. 19 ms typ. 19 ms typ.
230 VAC 輸入 31 ms typ. 25 ms typ. 23 ms typ. 25 ms typ. 24 ms typ.
附加功能 過載保護 有、自動復歸
過電壓保護 ＊ 有，額定輸出電壓115%以上、遮斷(斷電復歸)
過熱保護 有，遮斷（斷電復歸）（冷卻風扇異常時的過熱保護）
串聯操作 可(最多2台，需要外部二極體)
並聯操作 不可，但可進行備用操作(需要外部二極體)
遠端感測 無
遠端控制 無
輸出指示燈 有(LED，顏色：綠)
絕緣耐壓 耐電壓 AC3.0kV 1 min (所有輸入端子)與(所有輸出端子)之間、檢測電流20mA
AC2kV 1 min (所有輸入端子)與( )之間、檢測電流20mA
AC1kV 1 min (所有輸出端子)與( )之間、檢測電流20mA
絕緣阻抗 100MΩ min. (at 500 VDC) (所有輸出端子)與(所有輸入端子)之間
環境 使用環境溫度 -20 to 60°C(有溫度的降額曲線。請參閱第 17 頁的降額曲線。)(不可結冰結露)
保存溫度 -40 to 85°C(不可結冰結露)
使用環境濕度 20～90%RH (保存溼度10～95%RH)
抗震性 10～55Hz 單側振幅0.375mm 3方向 各2h、10～500Hz
單側振幅0.26mm 3方向 各1h
耐衝擊 150m/s2 6方向 各3次
可靠性 MTBF ＊ 13.5萬小時以上
期待使用壽命 ＊ 10年以上
構造 外觀尺寸 詳情請參閱「外觀尺寸圖」。
重量 800 g以下.
冷卻風扇 有（內部溫度的ON/OFF控制）
保護構造 --
支援規格 諧波抑制 --
EMI EMI傳導放射 符合EN 61204-3 Class A、EN 55011 Class A
EMI輻射放射 符合EN 61204-3 Class A、EN 55011 Class A
EMS EN 61204-3 high severity levels
安全規範 認證規格
UL：cURus UL62368-1 （Recognition） OVCⅡ Pol2
CSA：cURus C22.2 No.62368-1
符合標準
EN：EN62368-1 OVCⅡ Pol2
EAC （TR CU 004 / 2011, TR CU 020 / 2011）
RCM （EN61000-6-4）
船舶規範 無
SEMI規格 無
＊請參閱下面的條件。

條件

效率 為額定輸出電壓並且為額定輸出電流時的值。
輸入條件 輸入電壓容許範圍 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。對輸入連接UPS時，請勿連接輸出矩形波的產品。
頻率
電流 為額定輸出電壓並且為額定輸出電流時的值。
突波電流(25 ℃、冷啟動) 25℃、冷啟動。請參照下圖。
輸出特性 電壓調整範圍 V.ADJ的容量操作可使電壓上升至電壓調整範圍的+10%以上。
輸出電壓調整時，請確認電源的輸出電壓並注意勿破壞負載。
漣波雜訊電壓 為額定輸出電壓並且為額定輸出電流時的值。
使用環境溫度為25℃ 時。
靜態輸入變化影響 在額定輸出電壓及額定輸出電流之下，輸入電壓在容許輸入電壓的範圍內緩慢變化時，輸出電壓變動的最大值。
靜態負載變化影響 輸入電壓在容許輸入電壓的範圍內時，使輸出電流在0A～額定輸出電流範圍之間變動時的值。
啟動時間 為額定輸出電壓並且為額定輸出電流時的值。25℃、冷啟動。請參照下圖。
輸出保持時間 為額定輸出電壓並且為額定輸出電流時的值。請參照下圖。
附加功能 過電壓保護 關於輸入電源復歸，請參閱「●過電壓保護」。
可靠性 MTBF MTBF為JEITA 依RCR-9102計算所得到的值。
期待使用壽命 請參閱「預防維護的建議更換時間與定期交換」。

突波電流、起動時間、輸出保持時間

s8fs-c_sp-1
註. 冗餘運轉時會產生倍於平時的突波電流。請充分確認保險絲的熔斷特性以及斷路器的動作特性後，選擇適當的保險絲。
以避免在發生突波電流時，外部保險絲未熔斷或斷路器未動作的情況。

漣波雜訊電壓

規格標準的漣波雜訊電壓是根據下圖的量測迴路所測得之值。

s8fs-c_sp-2

（單位：mm）

朝上端子台型

S8FS-C025[][]（25W）

s8fs-c_dm-1

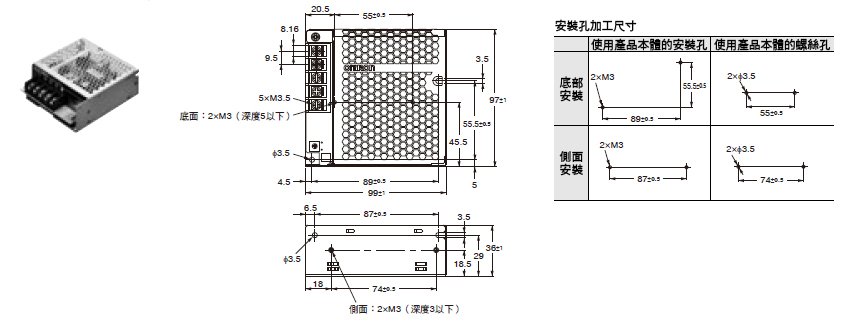

S8FS-C035[][] (35 W)

s8fs-c_dm-2

S8FS-C050[][] (50 W)

s8fs-c_dm-3

S8FS-C075[][] (75 W)
S8FS-C100[][] (100 W)

s8fs-c_dm-4
註. 圖為100W。
75W的端子數量為5個。

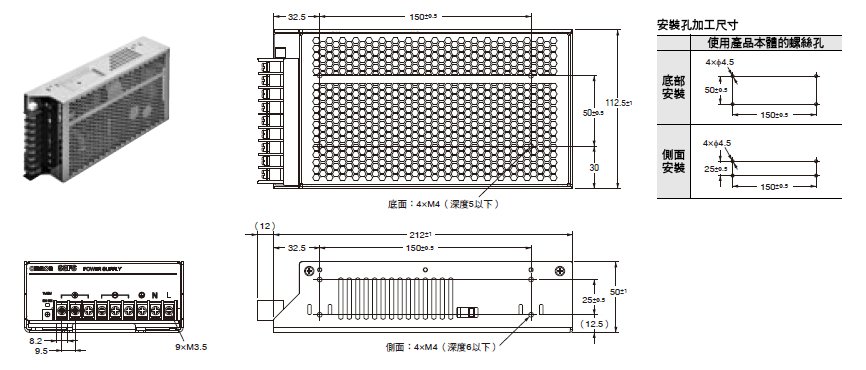

S8FS-C150[][] (150 W)

s8fs-c_dm-5

S8FS-C200[][] (200 W)

s8fs-c_dm-6

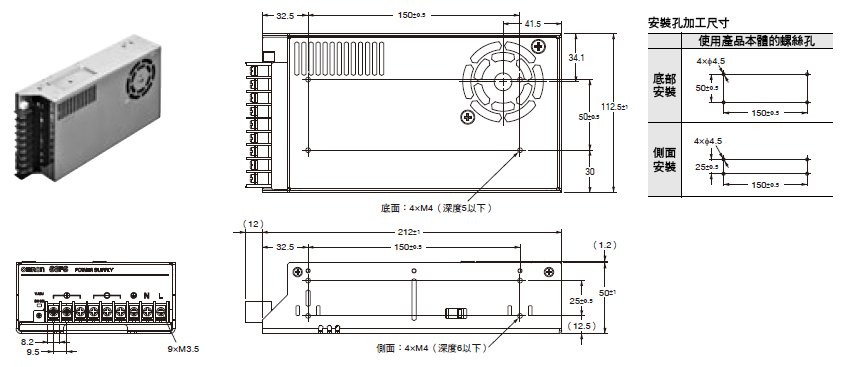

S8FS-C350[][] (350 W)

s8fs-c_dm-7

朝前端子台型

S8FS-C015[][]J (15 W)

s8fs-c_dm-8

S8FS-C025[][]J (25 W)

s8fs-c_dm-9

S8FS-C035[][]J (35 W)

s8fs-c_dm-10

S8FS-C050[][]J (50 W)

s8fs-c_dm-11

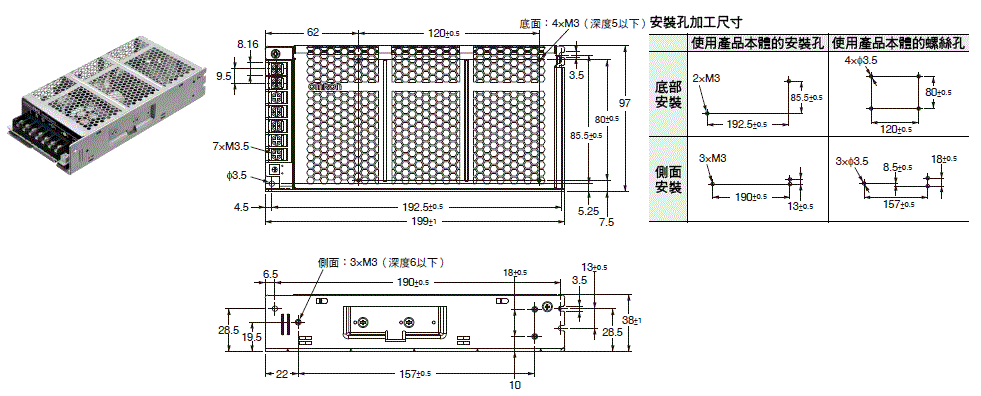

S8FS-C075[][]J (75 W)
S8FS-C100[][]J (100 W)

s8fs-c_dm-12

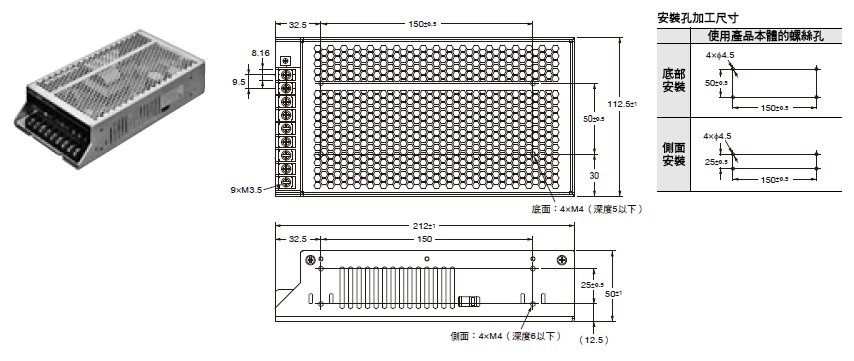

S8FS-C150[][]J (150 W)

s8fs-c_dm-13

S8FS-C200[][]J (200 W)

s8fs-c_dm-14

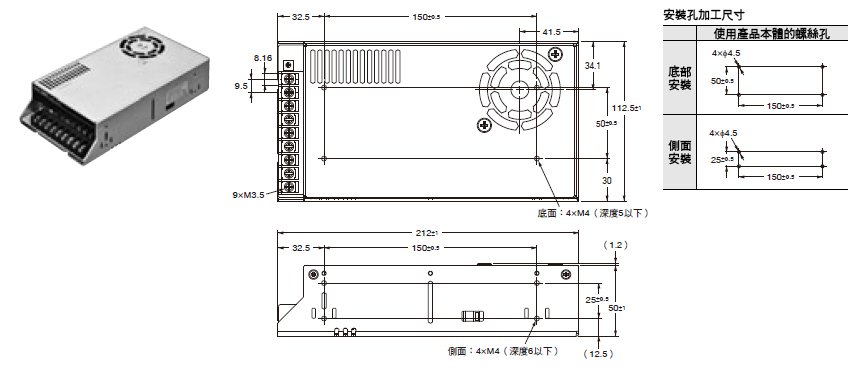

S8FS-C350[][]J (350 W)

s8fs-c_dm-15

安裝金具

S82Y-FSC015DIN

s8fs-c_dm-16

S82Y-FSC025DIN

s8fs-c_dm-17

S82Y-FSC050DIN

s8fs-c_dm-18

S82Y-FSC150DIN

s8fs-c_dm-19

S82Y-FSC350DIN

s8fs-c_dm-20

S82Y-FSC015DIN-S

s8fs-c_dm-21

S82Y-FSC025DIN-S

s8fs-c_dm-22

S82Y-FSC035DIN-S

s8fs-c_dm-23

S82Y-FSC050DIN-S

s8fs-c_dm-24

S82Y-FSC100DIN-S

s8fs-c_dm-25

S82Y-FSC150DIN-S

s8fs-c_dm-26

S82Y-FSC350B型（4個裝）

s8fs-c_dm-27

若您欲採用鋁軌安裝使用S8JC系列

欲使用S8JC系列的鋁軌安裝型的使用者可使用朝正面的端子台型搭配鋁軌安裝金具來作為代替機種使用。

S8JC型與S8FS-C[]J型＋鋁軌金具的對應表

容量 S8JC-Z ＊2 S8JC-ZS S8FS-C型 本體 鋁軌安裝金具 ＊1
15W S8JC-Z01505CD S8JC-ZS01505CD-AC2 → S8FS-C01505J +

S82Y-FSC015DIN
S8JC-Z01512CD S8JC-ZS01512CD-AC2 → S8FS-C01512J +
S8JC-Z01524CD S8JC-ZS01524CD-AC2 → S8FS-C01524J +
35W S8JC-Z03505CD S8JC-ZS03505CD-AC2 → S8FS-C03505J +

S82Y-FSC050DIN
S8JC-Z03512CD S8JC-ZS03512CD-AC2 → S8FS-C03512J +
S8JC-Z03524CD S8JC-ZS03524CD-AC2 → S8FS-C03524J +
50W S8JC-Z05005CD S8JC-ZS05005CD-AC2 → S8FS-C05005J +

S82Y-FSC050DIN
S8JC-Z05012CD S8JC-ZS05012CD-AC2 → S8FS-C05012J +
S8JC-Z05024CD S8JC-ZS05024CD-AC2 → S8FS-C05024J +
S8JC-Z05048CD ─ → S8FS-C05048J +
100W S8JC-Z10005CD S8JC-ZS10005CD-AC2 → S8FS-C10005J +

S82Y-FSC150DIN
S8JC-Z10012CD S8JC-ZS10012CD-AC2 → S8FS-C10012J +
S8JC-Z10024CD S8JC-ZS10024CD-AC2 → S8FS-C10024J +
S8JC-Z10048CD ─ → S8FS-C10048J +
150W S8JC-Z15005CD S8JC-ZS15005CD-AC2 → S8FS-C15005J +

S82Y-FSC150DIN
S8JC-Z15012CD S8JC-ZS15012CD-AC2 → S8FS-C15012J +
S8JC-Z15024CD S8JC-ZS15024CD-AC2 → S8FS-C15024J +
S8JC-Z15048CD ─ → S8FS-C15048J +
350W S8JC-Z35005CD S8JC-ZS35005CD-AC2 → S8FS-C35005J +

S82Y-FSC350DIN
S8JC-Z35012CD S8JC-ZS35012CD-AC2 → S8FS-C35012J +
S8JC-Z35024CD S8JC-ZS35024CD-AC2 → S8FS-C35024J +
＊1. 欲將S8FS型系列安裝於鋁軌時，除本體外請另外購買鋁軌安裝金具。
＊2. 若欲使用15W、35W的S8JC-Z型且輸出電壓為48V的規格，請洽詢本公司營業人員

軌道安裝用另售品

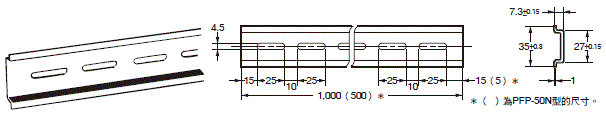

●安裝軌道（鋁製）

PFP-100N

PFP-50N

3460_dm_28

型號
PFP-100N
PFP-50N

●安裝軌道（鋁製）

PFP-100N2

3460_dm_29

型號
PFP-100N2

●固定金具（尾板）

PFP-M型

3460_dm_30

型號
PFP-M型

註1. 如有可能承受震動、衝擊，可能會因為鋁的磨耗而產生金屬碎屑，請使用鐵製DIN軌道。
2. 若產品可能會橫向滑動時，請將尾板（PFP-M型）安裝於本體的兩端。

端子蓋（另售）

端子台方向 容量 對象型號 端子台保護蓋型
朝上端子台型 25W S8FS-C025[][] S82Y-FSC-C5
35W S8FS-C035[][]
50W S8FS-C050[][]
75W S8FS-C075[][]
100W S8FS-C100[][] S82Y-FSC-C7
150W S8FS-C150[][]
200W S8FS-C200[][] S82Y-FSC-C9
350W S8FS-C350[][]
朝前端子台型 15W S8FS-C015[][]J S82Y-FSC-C5MF
25W S8FS-C025[][]J S82Y-FSC-C5F
35W S8FS-C035[][]J
50W S8FS-C050[][]J
75W S8FS-C075[][]J
100W S8FS-C100[][]J S82Y-FSC-C7F
150W S8FS-C150[][]J
200W S8FS-C200[][]J S82Y-FSC-C9F
350W S8FS-C350[][]J

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
S8FS-C 規格說明書 SGTC-060-TW
[15193KB] 		2021年8月23日
20210823
 S8FS-C 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
S8FS-C Data Sheet T062-E1-05
[11247KB] 		Nov 24, 2020
20201124
 S8FS-C Data Sheet
S8FS-C Catalog T063-E1-01
[1711KB] 		Sep 25, 2015
20150925
 S8FS-C Catalog
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
