S8VK-T

產品特色

全球適用的三相電源供應器，耐嚴苛環境，安裝簡易快速，市面上最精巧的等級。

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

適應全球性應用的廣泛輸入電壓：AC380～480V （AC320～576V）

雙相輸入電壓：AC380～480V （AC340～576V）＊1

DC輸入可用範圍：DC450～600V （DC450～810V）＊2

480W機型效率高達91％typ

使用環境溫度：-40～+70℃

120％的供電增強功能

EMS：EN61204-3
EMI：EN61204-3 Class B

歐洲標準的棒端子類型＊3

＊1. 960W的雙相輸入時額定輸出能力＝768W

＊2. 960W除外。

＊3. 不可使用圓端子、Y端子。

本體

容量	輸入電壓	輸出電壓	輸出電流	增強電流	型號
120W	2相、3相 AC380～480V DC450～600V	24V	5A	6A	S8VK-T12024
240W		24V	10A	12A	S8VK-T24024
480W		24V	20A	24A	S8VK-T48024
960W	2相 AC380～480V	24V	32A	─	S8VK-T96024
960W	3相 AC380～480V	24V	40A	48A	S8VK-T96024

軌道安裝用另售品

安裝軌道（鋁製）

型號
PFP-100N型
PFP-50N型
PFP-100N2型

尾板

型號
PFP-M型

安裝金具

產品名稱	型號	使用數量
正面安裝金具(120、240、480W用)	S82Y-VK10F	1
正面安裝金具(960W用)	S82Y-VK10F	2
側面安裝金具(120W用)	S82Y-VK10S	1
側面安裝金具(240W用)	S82Y-VK20S	1

註. 請使用隨附的螺絲。螺絲的鎖合扭力（建議）：0.5～0.6N∙m
＊此為1個金具的價格。

容量			120W	240W
輸出電壓			24V	24V
效率	3相 AC400V輸入＊15		89% typ.	89% typ.
輸入條件	輸入電壓容許範圍＊1		3相 AC380～480V (容許範圍 AC320～576V)、 2相 AC380～480V (容許範圍 AC340～576V)、 DC450～600V (容許範圍 DC450～810V) ＊8
	頻率＊1		50/60Hz(47 ～63Hz)
	電流	3相 AC400V 輸入＊15	0.38A typ.	0.69A typ.
	功率因數		─
	漏電流	3相 AC400V 輸入時	3.5mA max./1.3mA typ.	3.5mA max./1.4mA typ.
	突波電流 (25℃、冷啟動)＊2	3相 AC400V輸入	28A typ.	29A typ.
輸出特性	輸出電流		5A	10A
	增強電流		6A	12A
	電壓調整範圍＊3		DC22.5～29.5V(以V. ADJ量測)(保證值)
	漣波雜訊電壓＊4	3相 AC400V 輸入＊15	160mV p-p以下頻帶 20MHz量測時	190mV p-p以下頻帶 20MHz量測時
	靜態輸入變動影響＊11		0.5%以下
	靜態負載變化影響＊12		1.5%以下
	溫度變化影響	3相 AC400V 輸入時	0.05%/℃以下
	啟動時間＊2	3相 AC400V 輸入＊15	700ms typ.	600ms typ.
	輸出保持時間＊2	3相 AC400V 輸入＊15	30ms typ.	20ms typ.
附加功能	過載保護		有、自動復歸
	過電壓保護		有，額定輸出電壓的130%以上、遮斷(斷電復歸) ＊5
	串聯操作		可(最多2台、需要外部二極體)
	並聯操作		可(請參閱使用注意事項。)(電源2台用)
	輸出指示燈		有(LED、顏色：綠)，額定電壓達80～90%以上時亮燈
絕緣耐壓	耐電壓		AC3.0 kV 1 min (所有輸入端子)與(所有輸出端子)之間、截斷電流20mA
			AC2.5 kV 1 min (所有輸入端子)與(PE端子記號)之間、截斷電流20mA
			AC1.0 kV 1 min (所有輸出端子)與(PE端子記號)之間、截斷電流30mA
	絕緣阻抗		100MΩ以上、DC500V (所有輸出端子)與(所有輸入端子、PE端子記號)之間
環境	使用環境溫度＊14		-40～+70℃(具溫度依存性的降額)(不可結冰結露)
	保存溫度		-40～+85℃(不可結冰結露)
	使用環境濕度		0～95%RH(保存濕度0～95%RH)
	耐振動		10 ～55Hz、單側振幅 0.375mm 3方向各2h無異常
	耐衝擊		150 m/s² 6方向各3次無異常
可靠性	MTBF (平均故障間隔時間) ＊13		13.5萬小時以上
可靠性	期待壽命＊10		10年以上
構造	重量		700g以下	1,000g以下
	冷卻風扇		無
	保護構造		依據IP20、EN/IEC 60529
支援規格	諧波抑制		符合EN 61000-3-2
	EMI	傳導放射	符合EN 61204-3 Class B、 EN 55011 Class B ＊13
	EMI	輻射放射	符合EN 61204-3 Class B、 EN 55011 Class B ＊13
	EMS		EN 61204-3 high severity levels
	規格認證＊6		UL Listed: UL 508 ＊7 EN: EN 50178 ANSI/ISA 12.12.01 ＊7 SELV(EN 50178), PELV(EN 60204-1, EN 50178) Safety of Power Transformers(EN 61558-2-16) EN 50274 for Terminal parts	UL Listed: UL 508 ＊7 UL UR: UL 60950-1 （Recognition） cUR: CSA C22.2 No.60950-1 CSA: CSA C22.2 No.60950-1 EN: EN 50178 ANSI/ISA 12.12.01 ＊7 SELV （EN 50178/UL 60950-1） PELV （EN 60204-1, EN 50178） Safety of Power Transformers （EN 61558-2-16） EN 50274 for Terminal parts
	船舶規範		LR規格＊9
	SEMI規格		SEMI F47-0706(3相 AC380～480V輸入時)

＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器
的電源使用。
＊2. 25℃、冷啟動。請參閱第6～7頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓調整範圍的DC29.5V以上。
輸出電壓調整時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 使用環境溫度為－25～＋70℃ 時。
＊5. 關於輸入電源復歸，請參閱第 7 頁的「●過電壓保護功能」。
＊6. 為滿足規格認證條件，S8VK-T型必須以斷路器或保險絲加以保護。
請務必連接外部斷路器或保險絲後使用。
＊7. 為滿足NEC規格認證，請安裝下述的斷路器或保險絲。
FAZ-D5/3-NA型、FAZ-D5/3-RT型或FAZ-D5/3-DU型（EATON INDUSTRIES （奧地利） GMBH製（E235139））、KLKD5型 Littelfuse公司（E10480）
＊8. DC輸入時的適用標準
DC輸入450～600V時為UL 60950-1、EN 50178、LR
＊9. 使用側面安裝金具（S82Y-VK10S型、S82Y-VK20S型）時不適用LR規格。
＊10.請參閱第 16 頁的「預防維護的建議交換時間與定期交換」。
＊11.在額定輸出電壓及額定輸出電流之下，輸入電壓在容許輸入電壓的範圍內緩慢變化時，輸出電壓變動的最大值。
＊12.輸入電壓為AC380～480V時，使輸出電流在0A～額定輸出電流範圍之間變動時的值。
＊13.此為根據JEITA RCR-9102計算而得之值。
＊14.在－40～－25℃ 的溫度下接通輸入電壓後，需要一些時間才會達到額定輸出電壓。另外，漣波雜訊的值也有可能超出範圍。（僅3相 AC380～480V輸入時）
＊15.為額定輸出電壓並且為額定輸出電流時的值。

容量			480W	960W(768W ＊17)
輸出電壓			24V	24V
效率	3相 AC400V輸入＊19		91% typ.	92% typ.
輸入條件	輸入電壓容許範圍＊1		3相 AC380～480V(容許範圍 AC320～576V)、 2相 AC380～480V(容許範圍 AC340～576V)、 DC450～600V(容許範圍 DC450～810V) ＊8	3相 AC380～480V(容許範圍 AC320～576V) 2相 AC380～480V(容許範圍 AC340～576V)
	頻率＊1		50/60Hz(47 ～63Hz)
	電流	3相 AC400V 輸入時＊19	1.2A typ.	2.1A typ.
	功率因數		─
	漏電流	3相 AC400V 輸入時	3.5mA max./1.0mA typ.	3.5mA max./1.2mA typ.
	突波電流 (25℃、冷啟動)＊2	3相 AC400V 輸入時	28A typ.	28A typ.
輸出特性	輸出電流		20A	40A(3相)(32A(2相))
	增強電流		24A	48A(3相)(不可(2相))
	電壓調整範圍＊3		DC22.5～29.5V (以V. ADJ調整) (保證值)	DC22.5～29.5V (以V. ADJ調整) (保證值) ＊15
	漣波雜訊電壓＊4	3相 AC400V 輸入時＊19	130mV p-p 以下頻帶 20MHz量測	90mV p-p 以下頻帶 20MHz量測時
	靜態輸入變動影響＊10		0.5%以下
	靜態負載變化影響＊11		1.5%以下
	溫度變化影響	3相 AC400V 輸入時	0.05%/℃以下
	啟動時間＊2	3相 AC400V 輸入時＊19	500ms typ.	700ms typ.
	輸出保持時間＊2	3相 AC400V 輸入時＊19	20ms typ.	20ms typ.
附加功能	過載保護		有、自動復歸
	過電壓保護		有，額定輸出電壓的130%以上、遮斷(斷電復歸) ＊5
	串聯操作		可(最多2台、需要外部二極體)
	並聯操作		可(請參閱使用注意事項。)(電源2台用)
	輸出指示燈		有(LED、顏色：綠)，額定電壓達80～90%以上時亮燈
絕緣耐壓	耐電壓		AC3.0 kV 1 min (所有輸入端子)與(所有輸出端子)之間、截斷電流20mA
			AC2.5 kV 1 min (所有輸入端子)與(PE端子記號)之間、截斷電流20mA
			AC1.0 kV 1 min (所有輸出端子)與(PE端子記號)之間、截斷電流30mA
	絕緣阻抗		100MΩ以上、DC500V (所有輸出端子)與(所有輸入端子、PE端子記號)之間
環境	使用環境溫度＊16		-40～+70℃ (具溫度依存性的降額)(不可結冰結露)
	保存溫度		-40～+85℃ (不可結冰結露)
	使用環境濕度		0～95%RH (保存濕度0～95%RH)
	耐振動		10 ～55Hz、單側振幅 0.375mm 3方向各2h無異常
	耐衝擊		150 m/s² 6方向各3次無異常
可靠性	MTBF (平均故障間隔時間) ＊14		13.5萬小時以上
可靠性	期待壽命＊9		10年以上
構造	重量		1,600g以下	2,700g以下
	冷卻風扇		無
	保護構造		依據IP20、EN/IEC 60529
支援規格	諧波抑制		符合EN 61000-3-2 ＊13
	EMI	傳導放射	符合EN 61204-3 Class B、EN 55011 Class B ＊12
	EMI	輻射放射	符合EN 61204-3 Class B、EN 55011 Class B ＊12
	EMS		遵循EN 61204-3 high severity levels
	規格認證＊6		UL Listed: UL 508 ＊7 UL UR: UL 60950-1 （Recognition） cUR: CSA C22.2 No.60950-1 CSA: CSA C22.2 No.60950-1 EN: EN 50178 ANSI/ISA 12.12.01 ＊7 SELV （EN 50178/UL 60950-1） PELV （EN 60204-1, EN 50178） Safety of Power Transformers （EN 61558-2-16） EN 50274 for Terminal part
	船舶規範		LR規格
	SEMI規格		SEMI F47-0706 (3相 AC380～480V輸入時)＊18

＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊2. 25℃、冷啟動。請參閱第6～7頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓調整範圍的DC29.5V以上。
輸出電壓調整時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 使用環境溫度為－25～＋70℃ 時。
＊5. 關於輸入電源復歸，請參閱第 7 頁的「●過電壓保護功能」。
＊6. 為滿足規格認證條件，S8VK-T型必須以斷路器或保險絲加以保護。請務必連接外部斷路器或保險絲後使用。
＊7. 為滿足NEC規格認證，請安裝下述的斷路器或保險絲。
FAZ-D5/3-NA型或FAZ-D5/3-RT型（EATON INDUSTRIES （奧地利）
GMBH製（E235139））、KLKD10型 Littelfuse公司（E10480）
＊8. DC輸入時的適用標準
DC輸入450～600V時為UL 60950-1、EN 50178、LR
＊9. 請參閱第 16 頁的「預防維護的建議交換時間與定期交換」。
＊10.在額定輸出電壓及額定輸出電流之下，輸入電壓在容許輸入電壓的範圍內緩慢變化時，輸出電壓變動的最大值。
＊11.輸入電壓為AC380～480V時，使輸出電流在0A～額定輸出電流範圍之間變動時的值。
＊12.2相輸入時，下列條件符合EMI標準
480W：符合class B：額定輸出電壓且額定輸出電流的65％以下 / 符合class A：額定輸出電壓且額定輸出電流的65～100％
960W：符合class B：額定輸出電壓且額定輸出電流的45％以下 / 符合class A：額定輸出電壓且額定輸出電流的45～100％
＊13.2相輸入時，下列條件符合EN 61000-3-2
480W：額定輸出電壓且額定輸出電流的65％以下
960W：額定輸出電壓且額定輸出電流的45％以下
＊14.此為根據JEITA RCR-9102計算而得之值。
＊15.2相輸入時請以26.4V以下使用。
＊16.在－40～－25℃ 的溫度下接通輸入電壓後，需要一些時間才會達到額定輸出電壓。
另外，漣波雜訊的值也有可能超出範圍。（僅3相 AC380～480V輸入時）
＊17.2相時。請參閱型錄第15頁的「●2相輸入時的操作（960W）」。
＊18.480W：額定輸出電壓且額定輸出電流的50％以下
960W：額定輸出電壓且額定輸出電流的92.5％以下
＊19.為額定輸出電壓並且為額定輸出電流時的值。

（單位：mm）

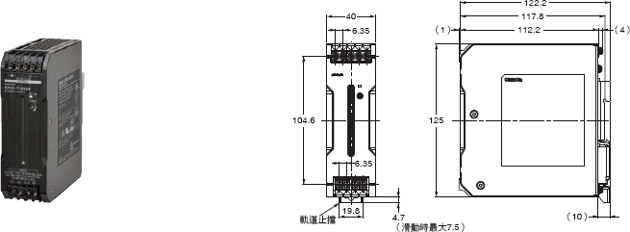

S8VK-T12024型（120W）

3369_dm_1

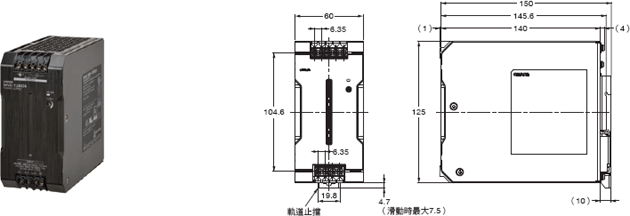

S8VK-T24024型（240W）

3369_dm_2

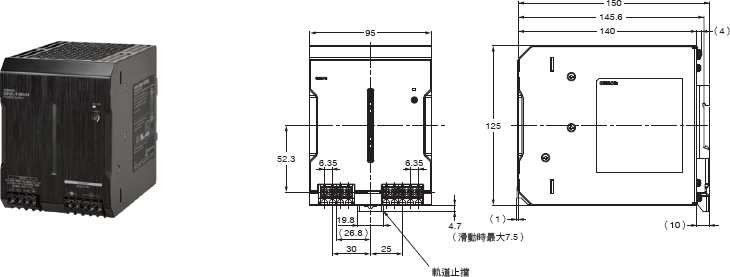

S8VK-T48024型（480W）

3369_dm_3

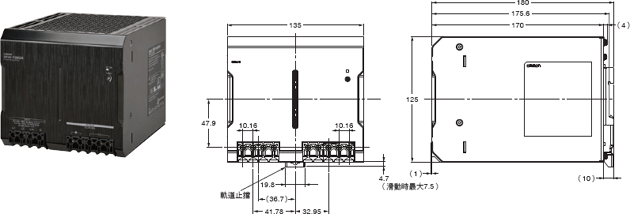

S8VK-T96024型（960W）

3369_dm_4

軌道安裝用另售品

安裝軌道（鋁製）

PFP-100N型

PFP-50N型

安裝軌道（鋁製）

PFP-100N2型

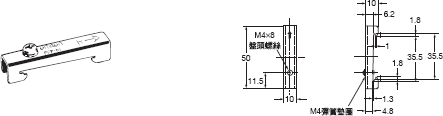

尾板

PFP-M型

註. 如有可能承受震動、衝擊，可能會因為鋁的磨耗而產生金屬碎屑，請使用鐵製軌道。

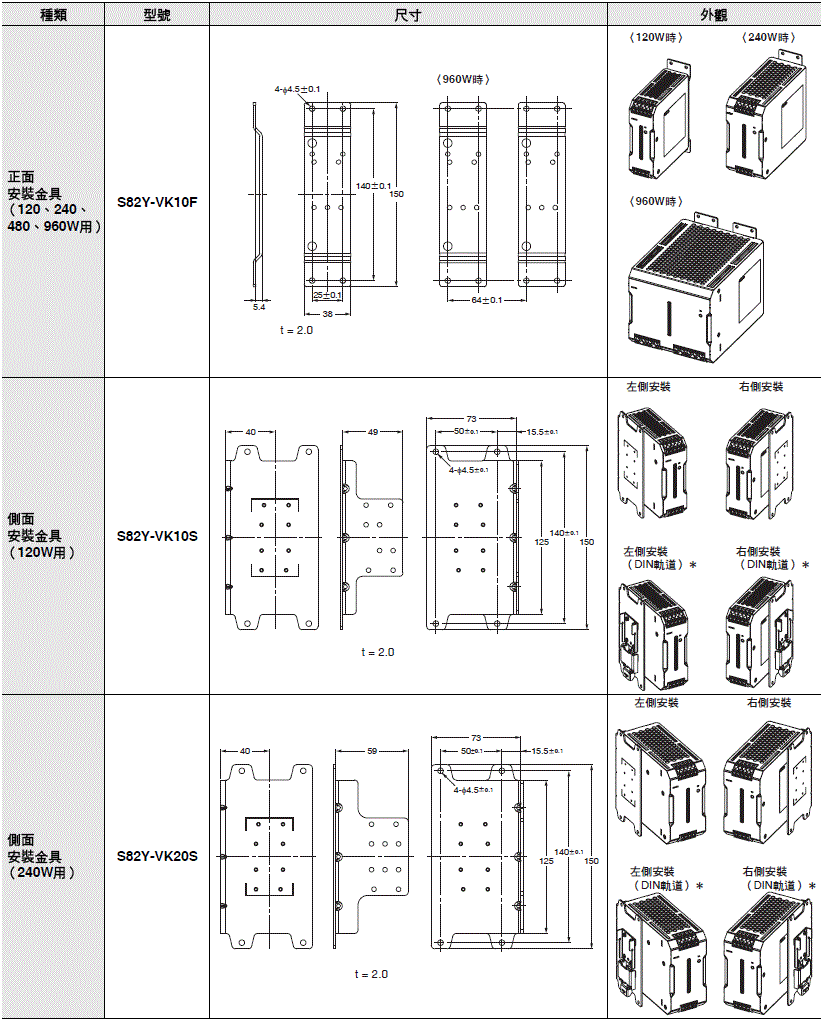

安裝金具

3369_dm_8

＊可藉由拆卸本體背面的DIN軌道安裝金具並更換為側面安裝金具，在側面安裝的狀態下安裝DIN軌道。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
S8VK-T 規格說明書	SGTC-058B-TW5 [7069KB]	2021年8月25日 20210825	S8VK-T 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
S8VK-T Data Sheet	T061-E1-07 [4153KB]	Nov 08, 2021 20211108	S8VK-T Data Sheet
S8VK-S/S8FS-G Power Supply Guide Catalog	T209-E1-08 [2273KB]	Aug 01, 2022 20220801	S8VK-S/S8FS-G Power Supply Guide Catalog
