| 功率額定值 | 輸入電壓 | 輸出電壓 | 輸出電流 *1 | 型號 |
|---|---|---|---|---|
| 60 W | 單相 100~240 VAC 90~350 VDC |
24 V | 2.5 A | S8VK-C06024 |
| 120 W | 24 V | 5 A | S8VK-C12024 | |
| 240 W | 24 V | 10 A | S8VK-C24024 | |
| 480 W | 24 V | 20 A | S8VK-C48024 |
S8VK-C
產品特色
具成本效益的單相電源供應器，全球應用的通用輸入及安全標準，節省空間的輕巧設計。
全球應用的通用輸入：100~240 VAC (85~264 VAC)
DC輸入可用於：90~350 VDC
運作溫度範圍：–25~60°C
小空間也能容納的輕巧尺寸
使用特殊安裝金具，可彈性安裝
安全標準： UL508/62368-1、CSA C22.2 No.107.1/62368-1 EN62477-1、EN62368-1
EMS：符合EN61204-3
EMI：EN55011 Class A
安裝金具
| 名稱 | 型號 |
|---|---|

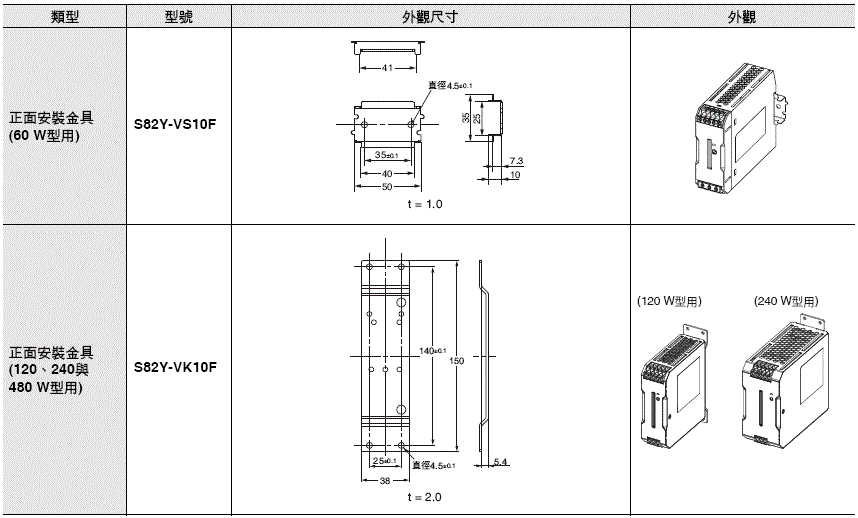

| 正面安裝金具(60 W型用) | S82Y-VS10F |
| 正面安裝金具(120、240與480 W型用) | S82Y-VK10F |

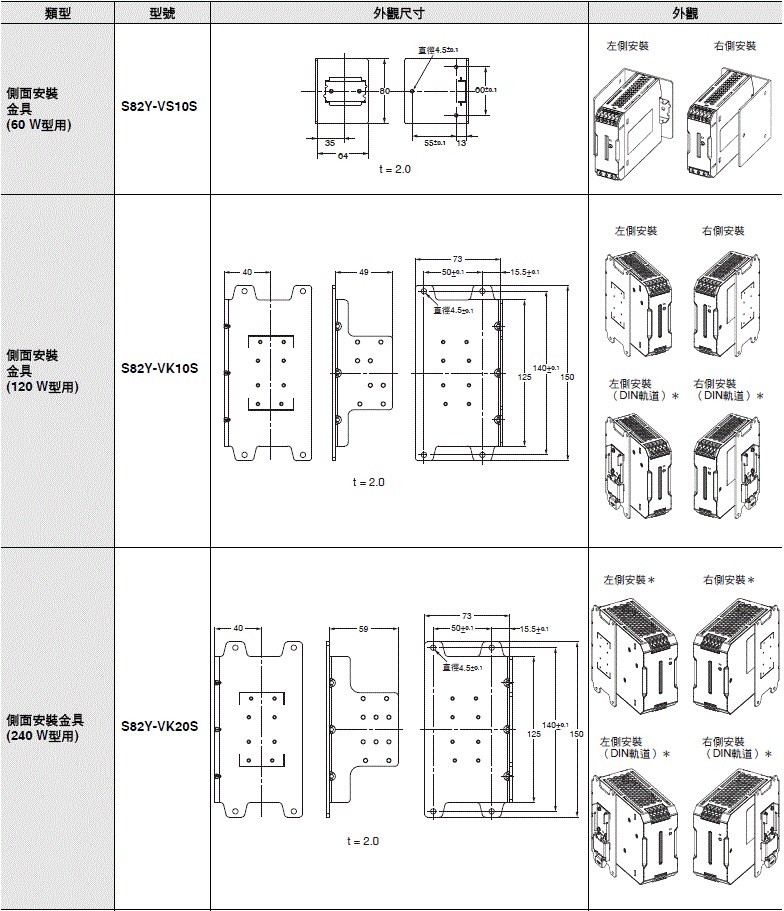

| 側面安裝金具(60 W型用) | S82Y-VS10S |
| 側面安裝金具(120 W型用) | S82Y-VK10S |
| 側面安裝金具(240 W型用) | S82Y-VK20S |
額定值、特性及功能
| 功率額定值 | 60W | 120W | 240W | 480W | ||
|---|---|---|---|---|---|---|
| 輸出電壓（VDC） | 24V | 24V | 24V | 24V | ||
| 效率(一般) | 230VAC輸入 | 0.88 | 0.88 | 0.87 | 0.91 | |
| 輸入 | 電壓*1 | 100~240VAC、90~350VDC(容許範圍：85~264VAC)*6 | ||||
| 頻率*1 | 50/60Hz(47to450Hz) | 50/60Hz(47to63Hz) | ||||
| 電流(一般) | 115VAC輸入 | 1.0A | 2.2A | 2.5A | 4.8A | |
| 230VAC輸入 | 0.7A | 1.4A | 1.3A | 2.4A | ||
| 功率因數(一般) | 230VAC輸入 | 0.44 | 0.45 | 0.92 | 0.97 | |
| 高諧波電流抑制 | --- | 符合EN61000-3-2 | ||||
| 漏電流(一般) | 115VAC輸入 | 0.19mA | 0.19mA | 0.24mA | 0.26mA | |
| 230VAC輸入 | 0.34mA | 0.36mA | 0.54mA | 0.65mA | ||
| 突波電流(一般)*2 | 115VAC輸入 | 16A | ||||
| 230VAC輸入 | 32A | |||||
| 輸出 | 電壓調整範圍*3 | -10%~15%(透過V.ADJ調整)(保證值) | ||||
| 20MHz時的漣波 (一般)*4 |
230VAC輸入 | 70mV | 120mV | 150mV | 130mV | |
| 輸入變動影響 | 最大0.5%(85~264VAC輸入、100%負載) | |||||
| 負載變化影響(額定輸入電壓) | 0%~100%負載時最大1.5% | |||||
| 溫度變化影響 | 最大0.05%/°C | |||||
| 啟動時間(一般)*2 | 115VAC輸入 | 530ms | 800ms | 790ms | 770ms | |
| 230VAC輸入 | 410ms | 760ms | 750ms | 670ms | ||
| 保持時間(一般)*2 | 115VAC輸入 | 24ms | 27ms | 34ms | 21ms | |
| 230VAC輸入 | 117ms | 128ms | 36ms | 22ms | ||
| 附屬 功能 |
過載保護*2 | 105%~160%的額定負載電流 | ||||
| 過電壓保護*2 | 有*5 | |||||
| 並聯操作 | 無 | |||||
| 串聯操作 | 可最多用於兩個電源供應器(含外部二極體) | |||||
| 其他 | 使用環境溫度 | -25~60°C(請參閱工程設計資料) | ||||
| 保存溫度 | -25~65°C | |||||
| 使用環境濕度 | 20%~90%(保存濕度：10%~95%) | |||||
| 介電強度 (檢出電流：20mA) |
1分鐘3.0kVAC(在所有輸入及輸出之間) 1分鐘2.0kVAC(在所有輸入及PE端子之間) 1分鐘1.0kVAC(在所有輸出及PE端子之間) |
|||||
| 絕緣阻抗 | 100MΩmin.(在所有輸出及所有輸入/PE端子之間)at500VDC | |||||
| 耐振動 | 10~55Hz，0.375mm單側振幅，X、Y、Z方向各2小時 | |||||
| 10~150Hz，0.35mm單側振幅(60W、120W、240W時最大5G，480W時最大3G)，X、Y、Z方向 各80分鐘 |
||||||
| 耐衝擊 | ±X、±Y與±Z方向各3次150m/s2 | |||||
| 輸出指示燈 | 有(顏色：綠色)，從80%~90%或大於額定電壓時亮起 | |||||
| EMI | 傳導放射 | 符合EN61204-3EN55011ClassA，並以FCCClassA為基礎 | ||||
| 輻射放射 | 符合EN61204-3EN55011ClassA | |||||
| EMS | 符合EN61204-3高嚴重性等級 | |||||
| 核准的標準 | UL Listed: UL508 (Listing) UL UR: UL No. 62368-1 (Recognition) cUL: CSA C22.2 No.107.1 cUR: CSA C22.2 No.62368-1 EN/VDE: EN62477-1, EN62368-1 |
|||||
| 達成的標準 | SELV (EN 62368-1/EN 62477-1/UL No. 62368-1) | |||||
| 防護等級 | IP20，根據EN/IEC60529 | |||||
| SEMI | F47-0706(200~240VAC) | |||||
| 重量 | 260g | 580g | 940g | 1,550g | ||
＊1. 請勿對電源供應器使用變頻器輸出。在使用具有50/60 Hz的輸出頻率的變頻器時，電源供應器內部溫度的升高，可能引起火星或灼燒。
＊2. 在25°C冷啟動。有關細節，請參閱第 5 頁的工程設計資料。
＊3. 若開啟輸出電壓調整器(V. ADJ)，電壓將會增加超過電壓可變範圍的+15%。在調整輸出電壓時，請確認實際輸出電壓來自電源供應器，並確認該負載並未受損。
＊4. 當使用環境溫度介於–25~60°C之間時的特性。
＊5. 若想重設保護，請關閉輸入電源三分鐘以上，然後再重新開啟。
＊6. DC輸入的安全標準
下列安全標準適用於DC輸入：UL No. 62368-1、
cUR (CSA C22.2 No.62368-1)、EN 62477-1和EN62368-1。
DC輸入時，使用外部保險絲以確保安全。
選擇符合下列條件的外部保險絲。
S8VK-C06024型：最小350 VDC，6A
S8VK-C12024型：最小350 VDC，8A
S8VK-C24024型：最小350 VDC，8A
S8VK-C48024型：最小350 VDC，12A
（單位：mm）

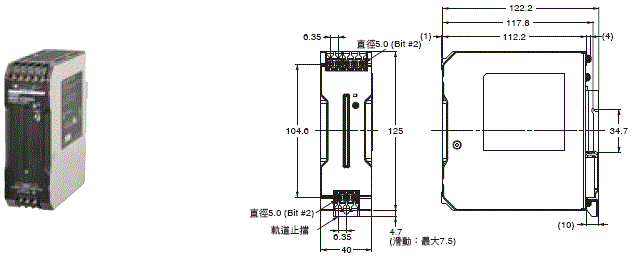

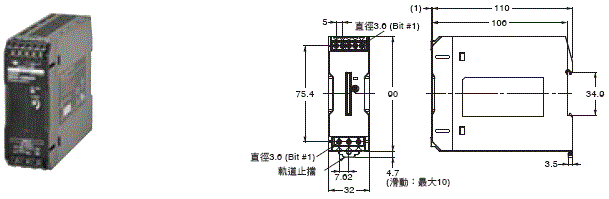

S8VK-C06024型(60 W)
S8VK-C12024型(120 W)

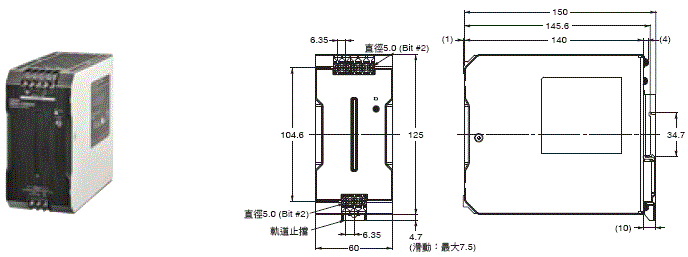

S8VK-C24024型(240 W)

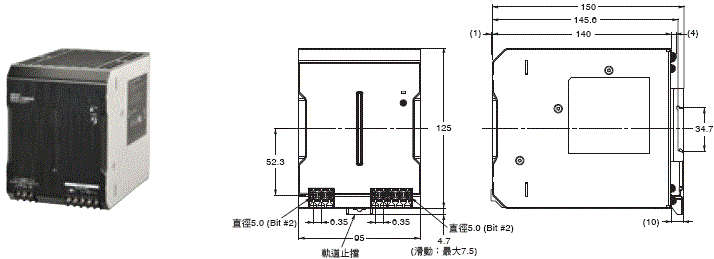

S8VK-C48024型(480 W)
鋁軌(另購)

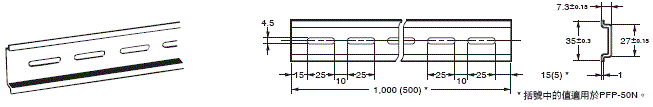

安裝軌道(材質：鋁)
PFP-100N型
PFP-50N型

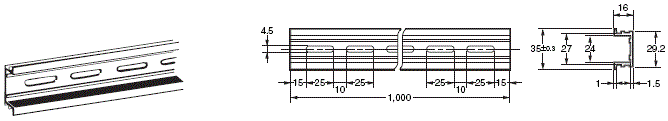

安裝軌道(材質：鋁)
PFP-100N2型

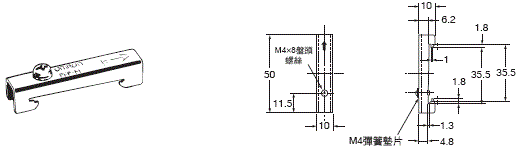

端板
PFP-M型
註. 若機組有可能受到衝擊或震動，請使用鋼製鋁軌。否則，可能會因為鋁合金摩擦而造成金屬銼磨。
安裝金具
＊可藉由拆卸本體背面的DIN軌道安裝金具並更換為側面安裝金具，在側面安裝的狀態下安裝DIN軌道。
