S8VK-G
產品特色
可在環境溫度－40～＋70℃ 廣範圍內使用，輕巧設計有助於裝置及設備的小型化
AC輸入：AC100～240V（AC85～264V）
DC可輸入：DC90～350V
120%的供電增強功能
支援UL Class2輸出（15W、30W、60W）
EMS：EN 61204-3
EMI：EN 61204-3 ClassB
符合船舶規格（LR規格）
歐洲標準的棒端子類型 ＊1
本體
| 容量 | 輸入電壓 | 輸出電壓（DC） | 輸出電流 | 峰值電流 | 型號 | |
|---|---|---|---|---|---|---|
| 15 W | AC100～240V (容許範圍 AC85～264V、 DC90～350V) |
5V | 3A | 3.6A | S8VK-G01505 | |
| 12V | 1.2A | 1.44A | S8VK-G01512 | |||
| 24V | 0.65A | 0.78A | S8VK-G01524 | |||
| 30 W | 5V | 5A | 6A | S8VK-G03005 | ||
| 12V | 2.5A | 3A | S8VK-G03012 | |||
| 24V | 1.3A | 1.56A | S8VK-G03024 | |||
| 60 W | 12V | 4.5A | 5.4A | S8VK-G06012 | ||
| 24V | 2.5A | 3A | S8VK-G06024 | |||
| 120 W | 24V | 5A | 6A | S8VK-G12024 | ||
| 240 W | 24V | 10A | 12A | S8VK-G24024 | ||
| 48V | 5A | 6A | S8VK-G24048 | |||
| 480 W | 24V | 20A | 24A | S8VK-G48024 | ||
| 48V | 10A | 12A | S8VK-G48048 | |||
軌道安裝用選購品
支撐軌道（鋁製）
| 型號 | |
|---|---|
| ◎ | PFP-100N型 |
| ◎ | PFP-50N型 |
支撐軌道（鋁製）
| 型號 | |
|---|---|
| ◎ | PFP-100N2型 |
阻擋金具（端板）
| 型號 | |
|---|---|
| ◎ | PFP-M型 |

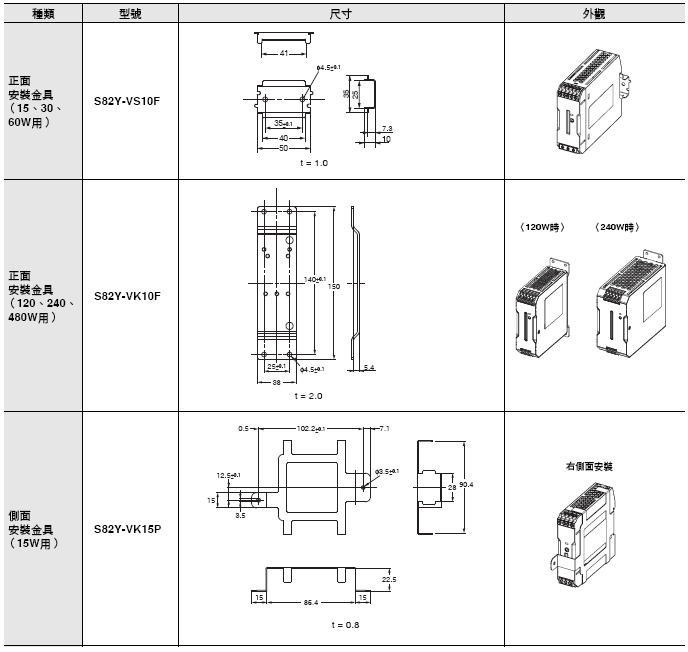

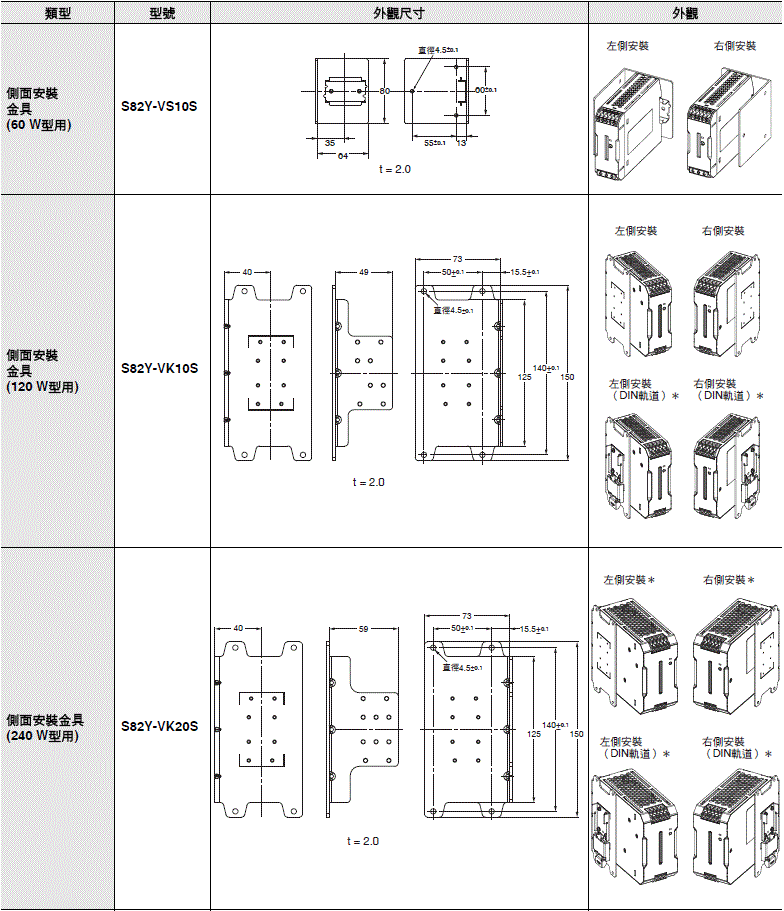

安裝金具
| 商品名稱 | 型號 | |
|---|---|---|
| 正面安裝金具(15、30、60W 用) | S82Y-VS10F | |
| 正面安裝金具(120 、240 、480W 用) | S82Y-VK10F | |
| 側面安裝金具(15W 用) | S82Y-VK15P | |
| 側面安裝金具(30、60W用) | S82Y-VS10S | |
| 側面安裝金具(120W 用) | S82Y-VK10S | |
| 側面安裝金具(240W 用) | S82Y-VK20S | |
註. 請使用隨附的螺絲。螺絲的鎖緊扭力為（建議）： 0.5～0.6N・m
額定 / 性能 / 功能
| 容量 | 15W | 30W | ||||||
|---|---|---|---|---|---|---|---|---|
| 輸出電壓 | 5V | 12V | 24V | 5V | 12V | 24V | ||
| 效率 | AC100V輸入時＊6 | 76% typ. | 80% typ. | 83% typ. | 78% typ. | 82% typ. | 86% typ. | |
| AC200V輸入時＊6 | 76% typ. | 79% typ. | 81% typ. | 79% typ. | 83% typ. | 87% typ. | ||
|
輸 入 條 件 |
輸入電壓容許範圍＊1 | 單相 AC85～264V 、DC90～350V ＊10 | ||||||
| 頻率＊1 | 50/60Hz (47～450Hz) | |||||||
| 電流 |
AC100V輸入時＊6 |
0.35A typ. | 0.35A typ. | 0.35A typ. | 0.6A typ. | 0.65A typ. | 0.65A typ. | |
|
AC200V輸入時＊6 |
0.25A typ. | 0.25A typ. | 0.25A typ. | 0.35A typ. | 0.4A typ. | 0.4A typ. | ||
| 功率因數 | ― | |||||||
| 漏電流 |
AC100V輸入時 |
0.5mA 以下 | ||||||
|
AC200V輸入時 |
1mA以下 | |||||||
|
突波電流＊2 (25℃、冷啟動) |
AC100V輸入時 |
16A typ. | ||||||
|
AC200V輸入時 |
32A typ. | |||||||
|
輸 出 特 性 |
輸出電流 | 3A | 1.2A | 0.65A | 5A | 2.5A | 1.3A | |
| 峰值電流 | 3.6A | 1.44A | 0.78A | 6A | 3A | 1.56A | ||
| 電壓調整範圍＊3 | -10～+15% (V. ADJ) | |||||||
| 漣波雜訊電壓＊4 |
AC100V～240V 輸入時＊6 |
60mVp-p 以下頻率帶 20MHz 時 |
60mVp-p 以下頻率帶 20MHz時 |
150mVp-p 以下頻率帶 20MHz 時 |
40mVp-p 以下頻率帶 20MHz時 |
70mVp-p 以下頻率帶 20MHz 時 |
110mVp-p 以下頻率帶 20MHz時 |
|
| 靜態輸入變化影響＊7 | 0.4% 以下 | |||||||
| 靜態負載變化影響＊13 | 0.8% 以下 | |||||||
| 溫度變化影響 | AC100V～240V輸入時 | 0.05%/℃以下 | ||||||
| 起動時間＊2 |
AC100V輸入時＊6 |
600ms typ. | 600ms typ. | |||||
|
AC200V輸入時＊6 |
400ms typ. | 500ms typ. | ||||||
| 輸出保持時間＊2 |
AC100V輸入時＊6 |
20ms typ. | 20ms typ. | |||||
|
AC200V輸入時＊6 |
100ms typ. | 110ms typ. | ||||||
|
附 屬 功 能 |
過載保護 | 有、自動復歸 | ||||||
| 過電壓保護＊5 | 有，額定輸出電壓130%以上、遮斷( 斷電復歸) | |||||||
| 串列操作 | 可(最多2台、需要外部二極體) | |||||||
| 並列操作 | 可( 請參閱使用注意事項。)( 最多2台電源) | |||||||
| 輸出指示燈 | 有(LED、顏色：綠) ，額定電壓達80～90% 以上時亮燈 | |||||||
|
絕 緣 耐 電 壓 |
耐電壓 | AC3.0kV 1min ( 所有輸入端子)與( 所有輸出端子)之間、截斷電流20mA | ||||||
| AC2.0kV 1min ( 所有輸入端子)與(PE端子記號)之間、截斷電流20mA | ||||||||
| AC1.0kV 1min ( 所有輸出端子)與(PE端子記號)之間、截斷電流20mA | ||||||||
| 絕緣阻抗 | 100MΩ以上、DC500V (所有輸出端子)與(所有輸入端子、PE端子記號)之間 | |||||||
| 環境 | 使用環境溫度＊12 | -40～+70℃ (依溫度降低額定)( 無冷凝及結冰) | ||||||
| 保存溫度 | -40～+85℃ (不結冰、結露) | |||||||
| 使用環境濕度 | 0～95% ( 保存濕度0～95%RH) | |||||||
| 耐震動 | 10～55Hz 單側振幅0.375mm 3 方向各2h無異常 | |||||||
| 耐衝擊 | 150m/s2 6方向各3次無異常 | |||||||
|
可 靠 性 |
MTBF ＊8 | 13.5 萬小時以上 | ||||||
| 期待壽命＊9 | 10年以上 | |||||||
| 構造 | 重量 | 150g 以下 | 195g以下 | |||||
| 冷卻風扇 | 無 | |||||||
| 保護構造 | 依據IP20 、EN/IEC 60529 | |||||||
|
支 援 規 格 |
諧波抑制 | 相容於EN 61000-3-2 | ||||||
| EMI | 雜音端子電壓 | 相容於EN 61204-3 ClassB 、EN 55011 ClassB | ||||||
| 放射干擾電場強度 | 相容於EN 61204-3 ClassB 、EN 55011 ClassB | |||||||
| EMS | EN 61204-3 high severity levels | |||||||
| 安全標準 | UL Listed：UL 508 (Listing、Class2 Output：Per UL 1310) UL UR：UL 60950-1 (Recognition) cUL：CSA C22.2 No.107.1 (Class2 Output：Per CSA C22.2 No.223) cUR：CSA C22.2 No.60950-1 EN/VDE：EN 50178 、EN 60950-1 ANSI/ISA 12.12.01 符合 PELV (EN 60204-1 、EN 50178) 標準 符合EN 61558-2-16標準 |
|||||||
| 船舶規格 | LR規格＊10 ＊11 | |||||||
| SEMI 規格 | SEMI F47-0706 (AC200～240V輸入時)標準 | |||||||
＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。
但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊2. 25℃、冷啟動。請參閱第9～10頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓調整範圍的＋15％以上。
輸出電壓調整時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 使用環境溫度為－25～＋70℃ 時。
＊5. 關於輸入電源復歸，請參閱第10頁的「●過電壓保護功能」。
＊6. 為額定輸出電壓並且為額定輸出電流時的值。
＊7. 在額定輸出電壓及額定輸出電流之下，輸入電壓在容許輸入電壓的範圍內緩慢變化時，輸出電壓變動的最大值。
＊8. MTBF為JEITA 依RCR-9102計算所得到的值。
＊9. 請參閱第 21 頁的「預防維護的建議交換時間與定期交換」。
＊10.關於DC輸入時的安全標準DC輸入時以UL 60950-1、cUR （CSA C22.2 No.60950-1）、
EN 50178、EN 60950-1、LR規格為安全標準對象。
DC輸入時藉由外部保險絲確保安全性。
請選用符合以下條件的外部保險絲。
S8VK-G015[][]型（DC350V以上、3A）
S8VK-G030[][]型（DC350V以上、4A）
＊11.於船舶規格時請將箝位濾波器（TDK製ZCAT2035-0930）或同等品安裝至連接於S8VK-G系列的輸入輸出端子的纜線上。
請將雜訊濾波器（Schaffner製FN2080-10-06）或同等品安裝至S8VK-G系列的輸入端子。
＊12.在－40～－25℃ 的溫度下接通輸入電壓後，需要一些時間才能達到額定輸出電壓。 另外，漣波雜訊的值也有可能超出範圍。
但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器的電源使用。
＊2. 25℃、冷啟動。請參閱第9～10頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓調整範圍的＋15％以上。
輸出電壓調整時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 使用環境溫度為－25～＋70℃ 時。
＊5. 關於輸入電源復歸，請參閱第10頁的「●過電壓保護功能」。
＊6. 為額定輸出電壓並且為額定輸出電流時的值。
＊7. 在額定輸出電壓及額定輸出電流之下，輸入電壓在容許輸入電壓的範圍內緩慢變化時，輸出電壓變動的最大值。
＊8. MTBF為JEITA 依RCR-9102計算所得到的值。
＊9. 請參閱第 21 頁的「預防維護的建議交換時間與定期交換」。
＊10.關於DC輸入時的安全標準DC輸入時以UL 60950-1、cUR （CSA C22.2 No.60950-1）、
EN 50178、EN 60950-1、LR規格為安全標準對象。
DC輸入時藉由外部保險絲確保安全性。
請選用符合以下條件的外部保險絲。
S8VK-G015[][]型（DC350V以上、3A）
S8VK-G030[][]型（DC350V以上、4A）
＊11.於船舶規格時請將箝位濾波器（TDK製ZCAT2035-0930）或同等品安裝至連接於S8VK-G系列的輸入輸出端子的纜線上。
請將雜訊濾波器（Schaffner製FN2080-10-06）或同等品安裝至S8VK-G系列的輸入端子。
＊12.在－40～－25℃ 的溫度下接通輸入電壓後，需要一些時間才能達到額定輸出電壓。 另外，漣波雜訊的值也有可能超出範圍。
＊13.輸入電壓為AC100～240V時，使輸出電流在0A～額定輸出電流範圍之間變動時的值。
| 容量 | 60W | 120W | |||
|---|---|---|---|---|---|
| 輸出電壓 | 12V | 24V | 24V | ||
| 效率 | AC100V 輸入時＊6 | 84% typ. | 87% typ. | 83% typ. | |
| AC200V 輸入時＊6 | 85% typ. | 88% typ. | 86% typ. | ||
| 輸入條件 | 輸入電壓容許範圍＊1 | 單相 AC85～264V 、DC90～350V ＊10 | 50/60Hz (47～63Hz) | ||
| 頻率＊1 | 50/60Hz (47～450Hz) | ||||
| 電流 | AC100V 輸入時＊6 | 1.2A typ. | 1.2A typ. | 1.5A typ. | |
| AC200V 輸入時＊6 | 0.7A typ. | 0.75A typ. | 0.75A typ. | ||
| 功率因數 | ― | ||||
| 漏電流 | AC100V 輸入時 | 0.5mA 以下 | |||
| AC200V 輸入時 | 1mA以下 | ||||
| 突波電流＊2(25℃、冷啟動) | AC100V 輸入時 | 16A typ. | |||
| AC200V 輸入時 | 32A typ. | ||||
| 輸出特性 | 輸出電流 | 4.5A | 2.5A | 5A | |
| 峰值電流 | 5.4A | 3A | 6A | ||
| 電壓調整範圍＊3 | -10～+15% (V. ADJ) | ||||
| 漣波雜訊電壓＊4 | AC100V～240V 輸入時＊6 | 150mVp-p以下頻率帶 20MHz時 |
210mVp-p以下頻率帶 20MHz時 |
150mVp-p以下頻率帶 20MHz 時 |
|
| 靜態輸入變化影響＊7 | 0.4% 以下 | ||||
| 靜態負載變化影響＊13 | 0.8% 以下 | ||||
| 溫度變化影響 | AC100V～240V輸入時 | 0.05%/℃以下 | |||
| 起動時間＊2 | AC100V 輸入時＊6 | 700ms typ. | 800ms typ. | ||
| AC200V 輸入時＊6 | 500ms typ. | 800ms typ. | |||
| 輸出保持時間＊2 | AC100V 輸入時＊6 | 20ms typ. | 40ms typ. | ||
| AC200V 輸入時＊6 | 90ms typ. | 40ms typ. | |||
| 附屬功能 | 過載保護 | 有、自動復歸 | |||
| 過電壓保護＊5 | 有，額定輸出電壓130%以上、遮斷(斷電復歸) | ||||
| 串列操作 | 可(最多2台、需要外部二極體) | ||||
| 並列操作 | 可(請參閱使用注意事項。)( 最多2台電源) | ||||
| 輸出指示燈 | 有(LED 、顏色：綠)，額定電壓達80～90% 以上時亮燈 | ||||
| 絕緣耐電壓 | 耐電壓 | AC3.0kV 1min ( 所有輸入端子)與(所有輸出端子)之間、截斷電流20mA | |||
| AC2.0kV 1min ( 所有輸入端子)與(PE端子記號)之間、截斷電流20mA | |||||
| AC1.0kV 1min ( 所有輸出端子)與(PE端子記號)之間、截斷電流20mA | |||||
| 絕緣阻抗 | 100MΩ以上、DC500V (所有輸出端子)與(所有輸入端子、PE端子記號)之間 | ||||
| 環境 | 使用環境溫度＊12 | -40～+70℃ (依溫度降低額定) (無冷凝及結冰) | |||
| 保存溫度 | -40～+85℃ (不結冰、結露) | ||||
| 使用環境濕度 | 0～95% ( 保存濕度0～95%RH) | ||||
| 耐震動 | 10～55Hz 單側振幅0.375mm 3 方向各2h無異常 | ||||
| 耐衝擊 | 150m/s2 6 方向各3次無異常 | ||||
| 可靠性 | MTBF ＊8 | 13.5 萬小時以上 | |||
| 期待壽命＊9 | 10年以上 | ||||
| 構造 | 重量 | 260g 以下 | 620g 以下 | ||
| 冷卻風扇 | 無 | ||||
| 保護構造 | 依據IP20 、EN/IEC 60529 | ||||
| 支援規格 | 諧波抑制 | 相容於EN 61000-3-2 | |||
| EMI | 雜音端子電壓 | 相容於EN 61204-3 ClassB 、EN 55011 ClassB | |||
| 放射干擾電場強度 | 相容於EN 61204-3 ClassB 、EN 55011 ClassB | ||||
| EMS | EN 61204-3 high severity levels | ||||
| 安全標準 | UL Listed：UL 508 (Listing、For 60 W only Class2 Output：Per UL 1310) UL UR：UL 60950-1 (Recognition) cUL：CSA C22.2 No.107.1 (For 60 W only Class2 Output：Per CSA C22.2 No.223) cUR：CSA C22.2 No.60950-1 EN/VDE：EN 50178 、EN 60950-1 ANSI/ISA 12.12.01 符合 PELV (EN 60204-1 、EN 50178) 標準 符合EN 61558-2-16標準 |
||||
| 船舶規格 | LR規格＊10 ＊11 | ||||
| SEMI 規格 | SEMI F47-0706 (AC200～240V輸入時)標準 | ||||
＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。
但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器 的電源使用。
＊2. 25℃、冷啟動。請參閱第9～10頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓調整範圍的＋15％以上。 輸出電壓調整時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 使用環境溫度為－25～＋70℃ 時。
＊5. 關於輸入電源的復歸，請參閱第 10 頁的「●過電壓保護功能」。
＊6. 為額定輸出電壓並且為額定輸出電流時的值。
＊7. 在額定輸出電壓及額定輸出電流之下，輸入電壓在容許輸入電壓的範圍內緩慢變化時，輸出電壓變動的最大值。
＊8. MTBF為JEITA 依RCR-9102計算所得到的值。
＊9. 請參閱第 21 頁的「預防維護的建議交換時間與定期交換」。
＊10.關於DC輸入時的安全標準
DC輸入時以UL 60950-1、cUR （CSA C22.2 No.60950-1）、EN 50178、EN 60950-1、LR規格為安全標準對象。
DC輸入時藉由外部保險絲確保安全性。
請選用符合以下條件的外部保險絲。
S8VK-G060[][] （DC350V以上、6A）
S8VK-G12024 （DC350V以上、5A）
＊11.於船舶規格時
請將箝位濾波器（TDK製ZCAT2035-0930）或同等品安裝至連接於S8VK-G系列的輸入輸出端子的纜線上。
請將雜訊濾波器（Schaffner製FN2080-10-06）或同等品安裝至S8VK-G系列的輸入端子。
＊12.在－40～－25℃ 的溫度下接通輸入電壓後，需要一些時間才能達到額定輸出電壓。
另外，漣波雜訊的值也有可能超出範圍。
＊13.輸入電壓為AC100～240V時，使輸出電流在0A～額定輸出電流範圍之間變動時的值。
| 容量 | 240W | 480W | ||||
|---|---|---|---|---|---|---|
| 輸出電壓 | 24V | 48V | 24V | 48V | ||
| 效率 | AC100V輸入時＊6 | 88% typ. | 90% typ. | 89% typ. | 90% typ. | |
| AC200V輸入時＊6 | 91% typ. | 92% typ. | 92% typ. | 93% typ. | ||
|
輸 入 條 件 |
輸入電壓容許範圍＊1 | 單相 AC85～264V 、DC90～350V ＊10 | ||||
| 頻率＊1 | 50/60Hz (47～63Hz) | |||||
| 電流 | AC100V輸入時＊6 | 2.9A typ. | 2.8A typ. | 5.5A typ. | 5.4A typ. | |
| AC200V輸入時＊6 | 1.5A typ. | 2.7A typ. | ||||
| 功率因數 | 0.9 以上 | |||||
| 漏電流 | AC100V輸入時 | 0.5mA 以下 | ||||
| AC200V輸入時 | 1mA以下 | |||||
|
突波電流＊2 (25℃、冷啟動) |
AC100V輸入時 | 16A typ. | ||||
| AC200V輸入時 | 32A typ. | |||||
|
輸 出 特 性 |
輸出電流 | 10A | 5A | 20A | 10A | |
| 峰值電流 | 12A | 6A | 24A | 12A | ||
| 電壓調整範圍＊3 | -10～+15% (V. ADJ) | |||||
| 漣波雜訊電壓＊4 | AC100V～240V輸入時＊6 |
240mVp-p 以下頻率帶 20MHz 時 |
350mVp-p 以下頻率帶 20MHz時 |
290mVp-p 以下頻率帶 20MHz時 |
610mVp-p 以下頻率帶 20MHz時 |
|
| 靜態輸入變化影響＊7 | 0.4% 以下 | |||||
| 靜態負載變化影響＊13 | 0.8% 以下 | |||||
| 溫度變化影響 | AC100V～240V 輸入時 | 0.05%/℃以下 | ||||
| 起動時間＊2 | AC100V輸入時＊6 | 300ms typ. | 500ms typ. | |||
| AC200V輸入時＊6 | 300ms typ. | 300ms typ. | ||||
| 輸出保持時間＊2 | AC100V輸入時＊6 | 40ms typ. | 40ms typ. | |||
| AC200V輸入時＊6 | 40ms typ. | 50ms typ. | ||||
|
附 屬 功 能 |
過載保護 | 有、自動復歸 | ||||
| 過電壓保護＊5 | 有，額定輸出電壓130% 以上、遮斷( 斷電復歸) | |||||
| 串列操作 | 可(最多2台、需要外部二極體) | |||||
| 並列操作 | 可( 請參閱使用注意事項。)( 最多2台電源) | |||||
| 輸出指示燈 | 有(LED、顏色：綠) ，額定電壓達80～90% 以上時亮燈 | |||||
|
絕 緣 耐 電 壓 |
耐電壓 | AC3.0kV 1min ( 所有輸入端子)與( 所有輸出端子)之間、截斷電流20mA | ||||
| AC2.0kV 1min ( 所有輸入端子)與(PE端子記號)之間、截斷電流20mA | ||||||
| AC1.0kV 1min ( 所有輸出端子)與(PE端子記號)之間、截斷電流20mA | ||||||
| 絕緣阻抗 | 100MΩ以上、DC500V (所有輸出端子)與(所有輸入端子、PE端子記號)之間 | |||||
| 環境 | 使用環境溫度＊12 | -40～+70℃ (依溫度降低額定)( 無冷凝及結冰) | ||||
| 保存溫度 | -40～+85℃ (不結冰、結露) | |||||
| 使用環境濕度 | 0～95% ( 保存濕度0～95%RH) | |||||
| 耐震動 | 10～55Hz 單側振幅0.375mm 3 方向各2h無異常 | |||||
| 耐衝擊 | 150m/s2 6方向各3次無異常 | |||||
|
可 靠 性 |
MTBF＊8 | 13.5 萬小時以上 | ||||
| 期待壽命＊9 | 10年以上 | |||||
|
構 造 |
重量 | 900g以下 | 1,500g 以下 | |||
| 冷卻風扇 | 無 | |||||
| 保護構造 | 依據IP20 、EN/IEC 60529 | |||||
|
支 援 規 格 |
諧波抑制 | 相容於EN 61000-3-2 | ||||
| EMI | 雜音端子電壓 | 相容於EN 61204-3 ClassB 、EN 55011 ClassB | ||||
| 放射干擾電場強度 | 相容於EN 61204-3 ClassB 、EN 55011 ClassB | |||||
| EMS | EN 61204-3 high severity levels | |||||
| 安全標準 | UL Listed：UL 508 (Listing) UL UR：UL 60950-1 (Recognition) cUL：CSA C22.2 No.107.1 cUR：CSA C22.2 No.60950-1 EN/VDE：EN 50178 、EN 60950-1 Lloyd's Resister ＊10 ＊11 ANSI/ISA 12.12.01 符合 PELV (EN 60204-1 、EN 50178) 標準 符合EN 61558-2-16標準 |
|||||
| 船舶規格 | LR規格＊10 ＊11 | |||||
| SEMI 規格 | SEMI F47-0706 (AC200～240V輸入時)標準 | |||||
＊1. 依據變頻器而定，有些會將輸出規格的輸出頻率標示為50/60Hz。
但有可能因為電源供應器內部溫度上升而冒煙、燒毀，因此請勿將變頻器的輸出作為電源供應器 的電源使用。
＊2. 25℃、冷啟動。請參閱第9頁～第10頁的「特性資料」。
＊3. V.ADJ的容量操作可使電壓上升至電壓調整範圍的＋15％以上。
輸出電壓調整時，請確認電源的輸出電壓並注意勿破壞負載。
＊4. 使用環境溫度為－25～＋70℃ 時。
＊5. 關於輸入電源的復歸，請參閱第 10 頁的「●過電壓保護功能」。
＊6. 為額定輸出電壓並且為額定輸出電流時的值。
＊7. 在額定輸出電壓及額定輸出電流之下，輸入電壓在容許輸入電壓的範圍內緩慢變化時，輸出電壓變動的最大值。
＊8. MTBF為JEITA 依RCR-9102計算所得到的值。
＊9. 請參閱第 21 頁的「預防維護的建議交換時間與定期交換」。
＊10.關於DC輸入時的安全標準
DC輸入時以UL 60950-1、cUR （CSA C22.2 No.60950-1）、EN 50178、EN 60950-1、LR規格為安全標準對象。
DC輸入時藉由外部保險絲確保安全性。
請選用符合以下條件的外部保險絲。
S8VK-G240[][]型（DC350V以上、8A）
S8VK-G480[][]型（DC350V以上、12A）
＊11.於船舶規格時
請將箝位濾波器（TDK製ZCAT2035-0930）或同等品安裝至連接於S8VK-G系列的輸入輸出端子的纜線上。
請將雜訊濾波器（Schaffner製FN2080-10-06）或同等品安裝至S8VK-G系列的輸入端子。
＊12.在－40～－25℃ 的溫度下接通輸入電壓後，需要一些時間才能達到額定輸出電壓。 另外，漣波雜訊的值也有可能超出範圍。
＊13.輸入電壓為AC100～240V時，使輸出電流在0A～額定輸出電流範圍之間變動時的值。
特性資料
降額曲線
15、30、240W
＜S8VK-G015[][]/S8VK-G030[][]/S8VK-G240[][]型＞
註1. 未滿AC90V者為2.5%/V降低額定
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-G015[][]型：1.0
S8VK-G030[][]型：0.9
S8VK-G240[][]型：0.8
3.
的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。
的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，漣波雜訊的值也有可能超出第3頁、第5頁所記載的範圍。
A. 標準安裝、使用正面安裝金具時、使用側面安裝金具時
B. 朝上安裝時、橫向安裝時（橫向僅限15W）
60W
＜S8VK-G060[][]型＞
註1. 未滿AC90V者為2.5%/V降低額定
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-G060[][]型：0.9
3. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，漣波雜訊的值也有可能超出第4頁所記載的範圍。
的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，漣波雜訊的值也有可能超出第4頁所記載的範圍。A. 標準安裝、使用正面安裝金具時、使用側面安裝金具時
B. 朝上安裝時
120W
＜S8VK-G12024型＞
註1. 未滿AC90V者為2.5%/V降低額定
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-G12024型：0.9
3.的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，漣波雜訊的值也有可能超出第4頁所記載的範圍。
的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，漣波雜訊的值也有可能超出第4頁所記載的範圍。A. 標準安裝、使用正面安裝金具時、使用側面安裝金具時
B. 朝上安裝時
480W
＜S8VK-G480[][]型＞
註1. 未滿AC90V者為2.5%/V降低額定
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-G480[][]型：0.8
3. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，漣波雜訊的值也有可能超出第5頁所記載的範圍。
的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，漣波雜訊的值也有可能超出第5頁所記載的範圍。A. 標準安裝、使用正面安裝金具時、使用側面安裝金具時
B. 朝上安裝時
安裝狀態
橫向安裝僅適用於S8VK-G015[][]型。
橫向安裝時請使用安裝金具（S82Y-VK15P型：選購）。
由於散熱性將會變差，橫向安裝時，請務必將標籤側朝上。
過載保護功能
負載電流達到額定電流的121％以上時，將自動降低輸出電壓，保護電源以避免發生短路或過載。
過載狀態解除之後，輸出電壓將自動復歸為正常狀態。
註1. 若持續在短路及過載的狀態下使用，在極少數的情況下，內部零組件會劣化、損壞。
2. 由於可能造成內部零組件劣化及損壞，請勿將本產品用於負載側突波電流及過負載狀態頻繁發生之處。
過電壓保護功能
為避免電源內部反饋電路故障等因素，造成負載過大的電壓，會進行過電壓檢測。
若輸出的過電壓為額定輸出電壓的約130%以上時，將會遮斷輸出電壓。
進行復歸時，請關閉電源，閒置3分鐘以上之後再重開電源。
註. 重開電源之前，請務必先排除造成過電壓的因素。

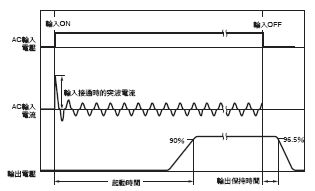

突波電流、起動時間、輸出保持時間
註. 並列操作、長時間運轉時，會產生倍於平時的突波電流。
請充分確認保險絲的熔斷特性以及斷路器的動作特性後，選擇適當的保險絲。
以避免在發生突波電流時，外部保險絲未熔斷或斷路器未動作的情況。

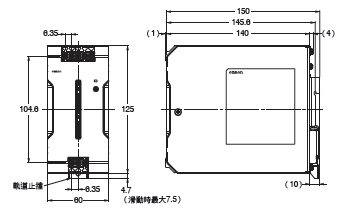

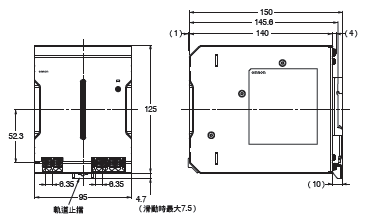

（單位：mm）
S8VK-G015[][]型（15W）
S8VK-G030[][]型（30W）
S8VK-G060[][]型（60W）
S8VK-G12024型（120W）
S8VK-G240[][]型（240W）
S8VK-G480[][]型（480W）
軌道安裝用選購品
支撐軌道（鋁製）
PFP-100N型
PFP-50N型
支撐軌道（鋁製）
PFP-100N2型
阻擋金具（端板）
PFP-M型
註. 如有可能承受震動、衝擊，可能會因為鋁的磨耗而產生金屬碎屑，請使用鐵製DIN軌道。
安裝金具
＊可藉由拆卸本體背面的DIN軌道安裝金具並更換為側面安裝金具，在側面安裝的狀態下安裝DIN軌道。
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 S8VK-G 規格說明書 |
SGTC-055B-TW5-01 [9937KB] |
2022年9月13日
20220913
|
S8VK-G 規格說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| S8VK-G Data Sheet |
T056-E1-11 [9919KB] |
Apr 11, 2022
20220411
|
S8VK-G Data Sheet |
| S8VK-S/S8FS-G Power Supply Guide Catalog |
T209-E1-08 [2273KB] |
Aug 01, 2022
20220801
|
S8VK-S/S8FS-G Power Supply Guide Catalog |
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
