S8VK-S

控制盤為生產單位的核心裝置。只要控制盤升級，生產設備效率也能大大提升。
甚至還能改革控制盤設計、生產流程，以及作業員配置方式，建構一個更簡單、更有前瞻性的控制盤系統。
本產品採用OMRON控制盤產品規格之通用思維，也就是「Value Design for Panel *1」，並藉由各種做法，實現控制盤升級及製程改革的目標。

*1 Value Design for Panel

藉由控制盤產品規格之通用思維「Value Design for Panel (以下簡稱Value Design)」為客戶所使用的控制盤帶來全新價值。

搭配Value Design對應產品使用，即可大大提升控制盤價值。

S8VK-S系列推出全新的240 W/480 W機型，空間更精簡、所需工時更少，耐環境性絕佳。
機型選擇更多，大幅提高設計時的靈活度。

＊根據本公司2016年9月的調查結果

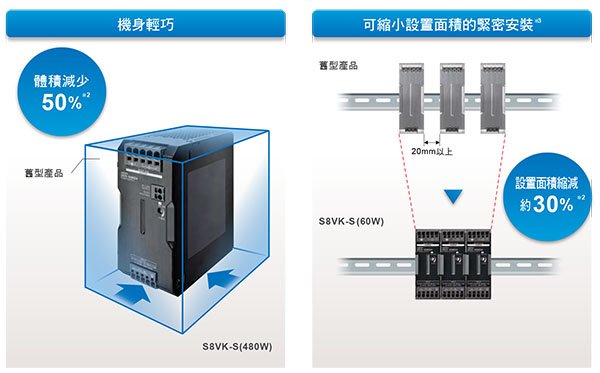

採用高效率、低損耗技術，成功實現小型化目標。採用OMRON獨創的熱控制技術，亦可適用緊密安裝方式。
設置面積縮小，可有效協助控制盤達成小型化目標。

＊1. 根據本公司2015年11月的調查結果
＊2. 與本公司舊型產品的比較結果
＊3. 緊密安裝需搭配機型及降額等條件。
詳情請參閱S8VK-S系列技術手冊。

將S8VK-G所累積的技術再升級，減少切換損耗，同時減輕電晶體、二極體等發熱配件的損耗，藉以達到配件的小型化以及高密度安裝等目標。

OMRON以獨創的熱模擬專業知識，正確且迅速地建立熱模擬方法。

因此能夠一面控制熱流，同時讓零件配置最佳化，藉由散熱片外型及尺寸最佳化的方式，讓產品實現小型化以及緊密安裝等目標。

註. 圖片為示意圖。

無需使用工具，僅需插入端子台即可。

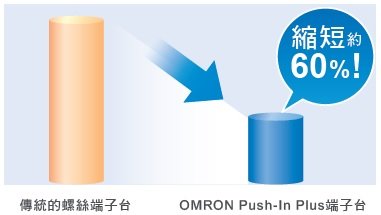

全新研發的Push-In Plus端子台，大幅降低配線作業的負擔及所需工時。

註. 上圖所示為OMRON針對Push-In Plus端子台、螺絲端子台實測後之數據。

藉由樹脂配件及簧片讓支撐形狀達成最佳化。
將絞線直接配置到端子時，可更精確地鎖定要作業的端子，作業更順暢。

使用OMRON Push- In Plus端子台就像插入耳機孔一樣簡單。

減輕作業負擔，提升配線品質。

插入端子台更輕鬆，纜線連結更可靠。
採用高階機構設計技術及製造技術製成之簧片，不但大大提升作業性，還能確保可靠性。

註. 上圖所示為OMRON針對Push-In Plus端子台、螺絲端子台實測後之數據。

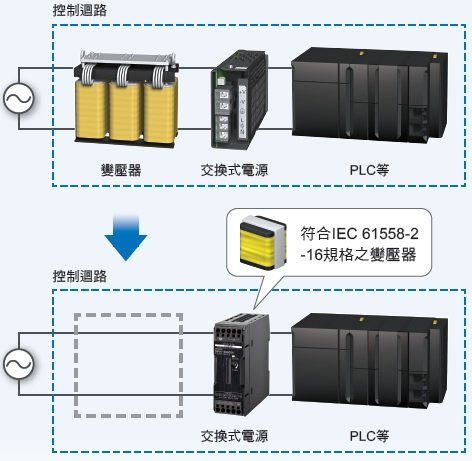

(使用符合IEC 61558-2-16規格之變壓器做為切換式電源時) 根據歐盟機械指令規定，IEC 60204-1規範「以交流電供電至控制迴路時，必須使用控制迴路專用變壓器，且該變壓器應採用獨立繞線方式(多次)」。

S8VK系列內置控制迴路變壓器 (Trans)，因此不需加裝變壓器。

IEC60204-1在註記中規定「使用獨立繞線(多次)變壓器的切換式電源需符合相關要求事項」。 因此，使用此類的切換式電源時，可省去控制迴路上的變壓器。

請依據種類中記載的型號訂購。

＊1. 為額定輸出電壓並且為額定輸出電流時的值。
＊2. 請勿將變頻器的輸出做為電源供應器的電源使用，在使用輸出頻率50/60Hz的變頻器時，電源供應器的內部溫度升高，可能引起火星或灼燒。
將UPS連接至輸入端後，請勿再連接有可能會輸出矩形波的裝置。否則產品內部溫度一旦上升，恐將造成裝置冒煙或燒毀。
＊3. 本欄所示的漏電流為符合日本電氣用品安全法條件下所制定之數值。
＊4. 請參閱型錄第12頁的「●突波電流、啟動時間、輸出保持時間」。
＊5. V.ADJ的容量操作可使電壓上升至電壓可變範圍的28V以上。
輸出電壓調整時，請確認產品的輸出電壓並注意勿破壞負載。
＊6. 使用環境溫度為25℃ 時。
＊7. 在額定輸出電壓及額定輸出電流之下，輸入電壓在容許輸入電壓的範圍內緩慢變化時，輸出電壓變動的最大值。
＊8. 輸入電壓為AC100 ~ 240V時，使輸出電流在0A ~ 額定輸出電流範圍之間變動時的值。
＊9. 關於輸入電源的復歸，請參閱型錄第12頁的「●過電壓保護功能」。
＊10. 在-40 ~ -25°C的溫度下接通輸入電壓後，需要一些時間才能達到額定輸出電壓。
另外，漣波雜訊的值也有可能超出範圍。
＊11. MTBF為JEITA 依RCR-9102計算所得到的值。
＊12. 請參閱型錄第23頁的「預防維護的建議更換時間與定期更換」。
＊13. 詳情請參閱以下的「●關於EN/IEC規格的因應」。

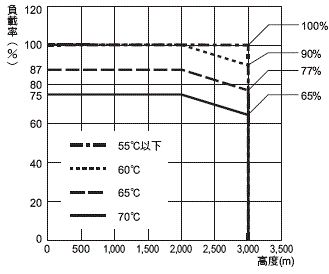

註1. AC90V不足時請將電壓降額2.5%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S06024型：0.9
3. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第2頁所記載的範圍。

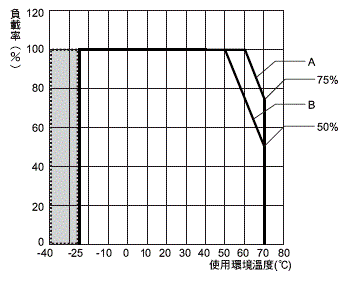

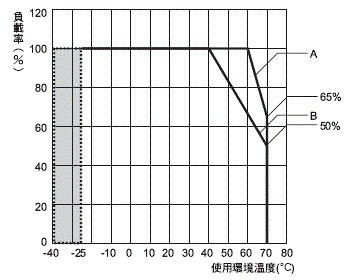

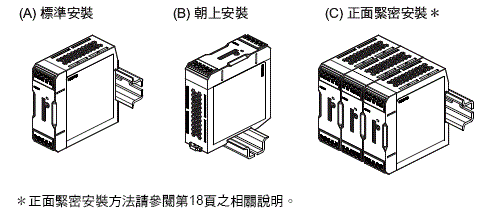

A. 使用標準安裝、正面安裝金具，或側邊安裝金具時
B. 朝上安裝時

註1. 使用時不得超過所規定之額定輸入電壓範圍。
2. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第2頁所記載的範圍。

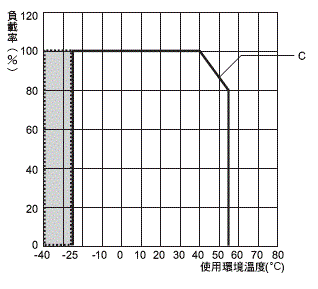

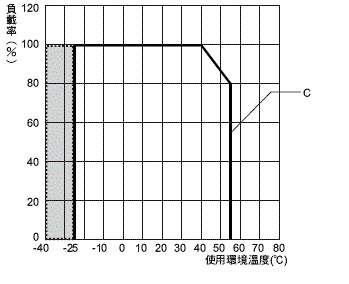

C. .正面緊密安裝時

註1. AC90V不足時請將電壓降額2.5%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。 S8VK-S12024型：0.9
3. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外， 漣波雜訊的值也有可能超出第2頁所記載的範圍。
A. 標準安裝時
B. 朝上安裝時

註1. 使用時不得超過所規定之額定輸入電壓範圍。
2. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第2頁所記載的範圍。

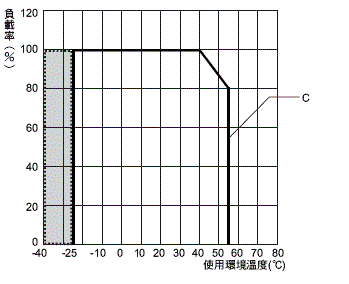

C. .正面緊密安裝時

註1. AC90V不足時請將電壓降額2.5%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S24024型：0.8
3. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第3頁所記載的範圍。

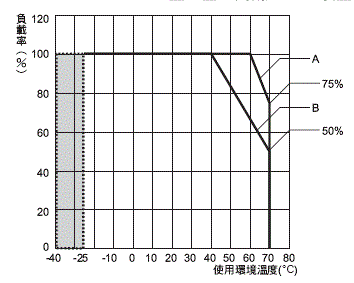

A. 使用標準安裝、正面安裝金具時
B. 朝上安裝時

註1. 使用時不得超過所規定之額定輸入電壓範圍。
2. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第3頁所記載的範圍。

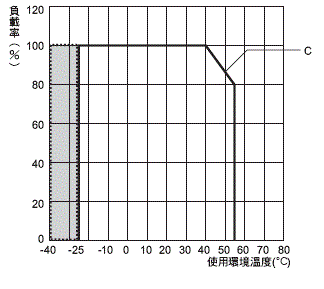

C. 正面緊密安裝時

註1. AC100V不足時請將電壓降額1%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S48024型：0.8
3. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第3頁所記載的範圍。
A. 使用標準安裝、正面安裝金具時
B. 朝上安裝時

註1. 使用時不得超過所規定之額定輸入電壓範圍。
2. 的範圍是從接通輸入電壓後，達到額定輸出電壓所需的時間。另外，
漣波雜訊的值也有可能超出第3頁所記載的範圍。

C. 正面緊密安裝時

註1. AC90V不足時請將電壓降額2.5%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S06024型：0.9

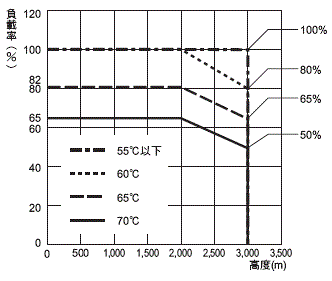

使用標準安裝、正面安裝金具，或側邊安裝金具時

註1. 使用時不得超過所規定之額定輸入電壓範圍。

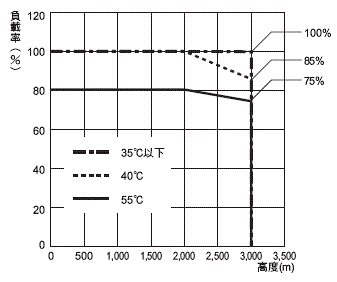

註1. AC90V不足時請將電壓降額2.5%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S12024型：0.9

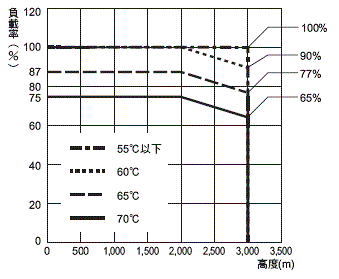

標準安裝時

註1. 使用時不得超過所規定之額定輸入電壓範圍。

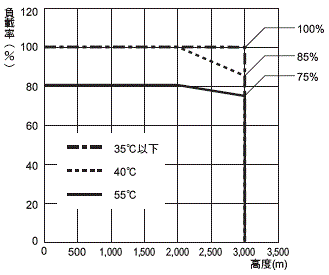

正面緊密安裝時

註1. AC90V不足時請將電壓降額2.5%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S24024型：0.8

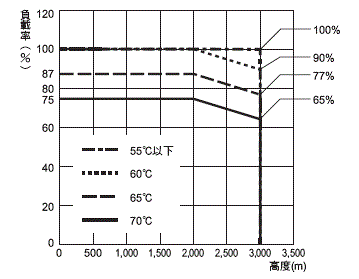

使用標準安裝、正面安裝金具時

註1. 使用時不得超過所規定之額定輸入電壓範圍。

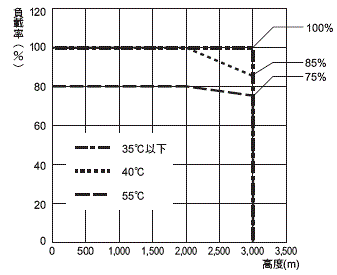

正面緊密安裝時

註1. AC100V不足時請將電壓降額1%/V，以減輕負載。
2. DC輸入時，請將上述降額曲線進一步乘上下列係數，減輕負載。
S8VK-S48024型：0.8
使用標準安裝、正面安裝金具時

註1. 使用時不得超過所規定之額定輸入電壓範圍。

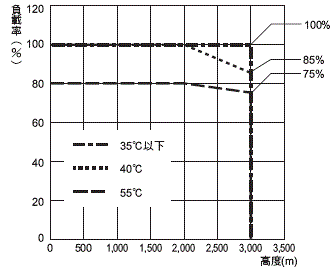

正面緊密安裝時

當S8VK-S06024型、S8VK-S12024型的負載電流達到額定電流的121%~160%時，將會自動降低輸出電壓以保護產品，避免受到短路電流或過電流之危害。

當S8VK-S24024型、S8VKS48024型的負載電流達到額定電流的151%~165%時，將會自動降低輸出電壓以保護產品，避免短路電流或過電流之危害。
過載狀態解除之後，輸出電壓將自動復歸為正常狀態。

註1. 若持續在短路及過載的狀態下使用，在極少數的情況下，內部配件會劣化、 損壞。
2. 請勿用於會讓負載端時常出現突波電流或過負載狀態之應用上，否則有可 能造成內部配件劣化或破損。

用於檢測過電壓，以避免因電源內部之反饋電路故障等情形，導致負載承受過大的電壓。若輸出的過電壓為額定輸出電壓的約130%以上時，將會遮斷輸出電壓。進行復歸時，請關閉輸入電源，閒置3分鐘以上之後再重開輸入電源。
註. 重開輸入電源之前，請務必先排除造成過電壓的因素。

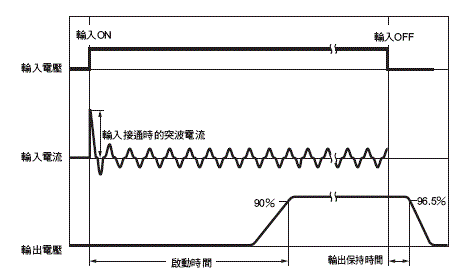

註. 並聯操作、備用操作，會產生倍於平時的突波電流。此外，若有N 台以跳線方式進行配線時，通過的突波電流將為使用單體時的N倍。請充分確認保險絲的熔斷特性以及斷路器的動作特性後，選擇適當的保險絲。以避免在發生突波電流時，外部保險絲未熔斷或斷路器未動作的情況。

一旦檢測出輸出電壓過低，產品內部的光電開關就會自動關閉。
檢測電壓為額定輸出電壓的約80% (75 ~ 90%)。

(1) 光開關輸出 DC30VmAx.、50mAmAx. ON時殘留電壓2V以下、OFF時漏電流0.1mA以下
(2) 低電壓檢測輸出功能可用來監控產品的輸出端子區的電壓。 若要確認施加於負載的電壓是否正確，請測量負載端的電壓。
(3) 一旦設定輸出電壓低於額定電壓的90%，低電壓檢測功能即有可能啟動。
(4) 低電壓檢測輸出迴路的內部未配備電流控制迴路，使用時需 注意，避免輸出電流超過50mA。
(5) 配線後請確認是否正常動作。

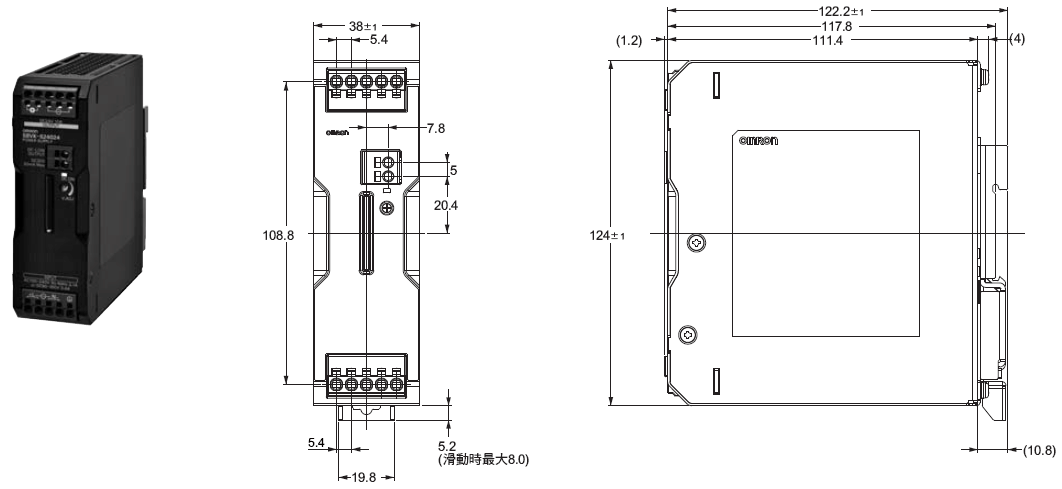

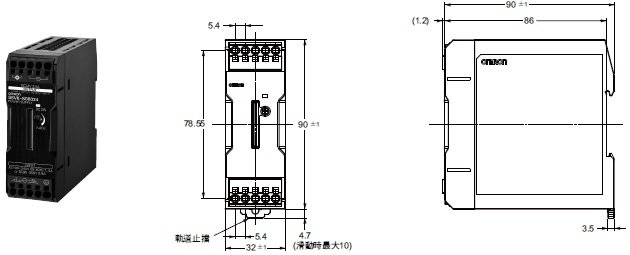

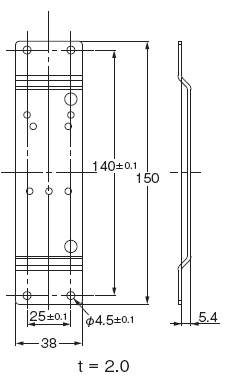

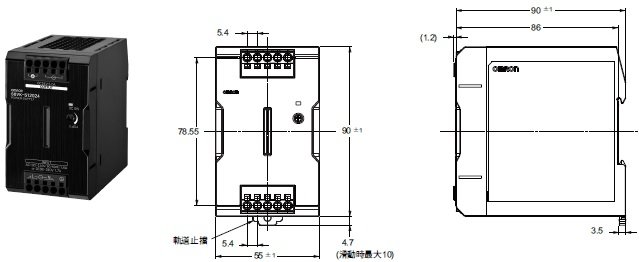

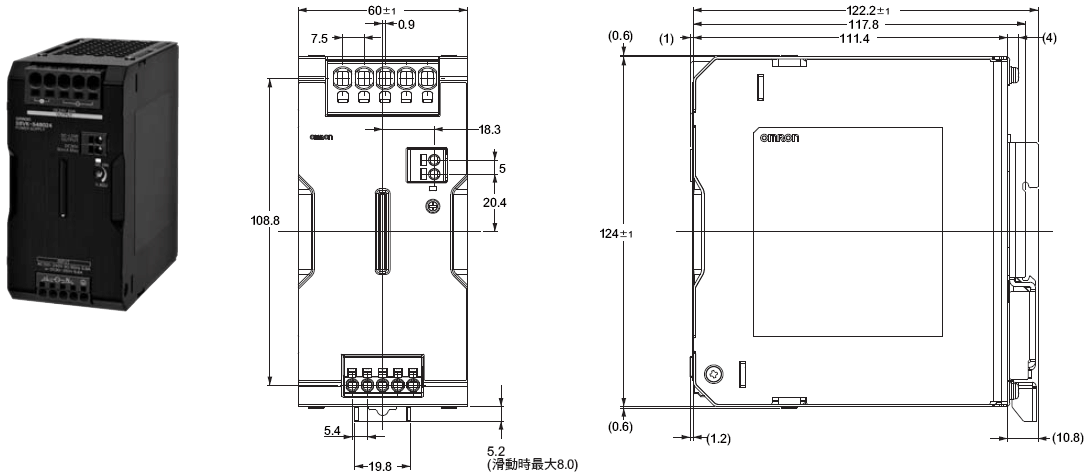

（單位：mm）

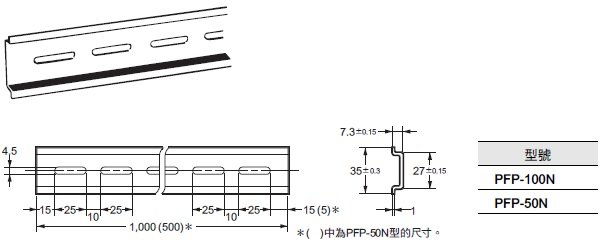

PFP-100N型
PFP-50N型

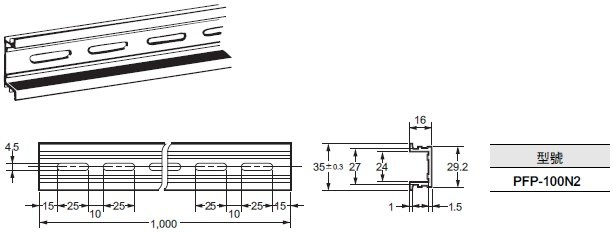

PFP-100N2型

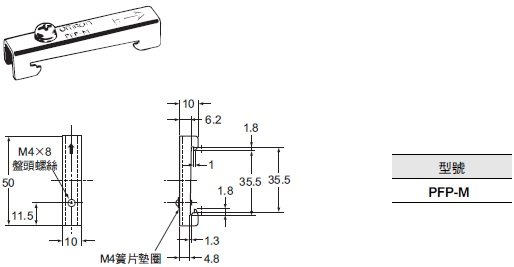

PFP-M型

註. 如有可能承受振動、衝擊，可能會因為鋁的磨耗而產生金屬碎屑，請使用鐵製DIN軌道。
