高容量且外型小巧。相較於舊型產品，只需不到一半的安裝空間。形狀纖薄，可緊密安裝。
S8VK-WA
產品特色
三相200V系列輸入規格產品，解決半導體與FPD業界要求的相位平衡問題。可透過3個LED早期發現異常部位；可在150%峰值電流的高容量負載下啟動
無需對單相電源供應器連行複雜的設計

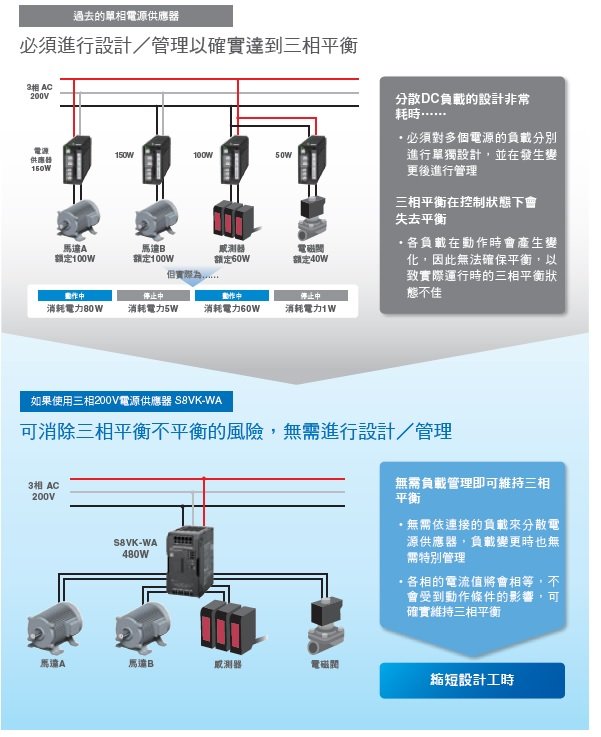

三相200V電源供應器一次解決 「三相平衡」不平衡風險
同時備有多項高效率功能的設計

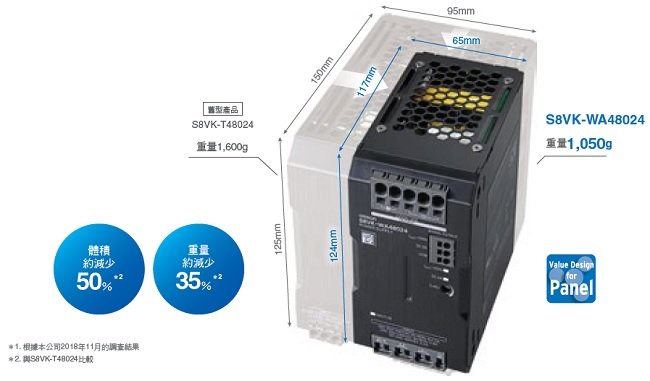

體積小巧可輕鬆進行替換設計
世界最小的緊湊尺寸＊1
藉由控制盤產品規格之通用「Value Design for Panel（以下簡稱Value Design）」為客戶所使用的控制盤帶來全新價值。
搭配Value Design對應產品使用，即可大大提升控制盤價值。

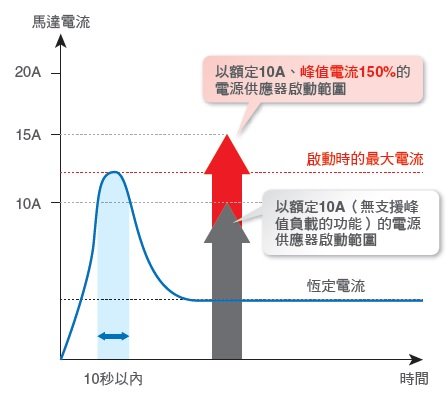

峰值電流達額定電流150％， 可應對電機負載等暫態電流增加
電動汽缸等由馬達構成的機器在啟動瞬間會出現較大電流。
對於不具備因應峰值負載功能的電源供應器而言，如果最大電流超過額定電流，過電流保護功能將產生作用而限制輸出電流，因此必須選擇額定輸出大於最大電流的電源供應器。
例如，如右圖，最大電流如果超過10A，就需要額定20A的電源供應器。
S8VK-WA具備因應峰值負載的功能，能在額定輸出150％的電流下使用10秒鐘，因此在右圖所示的情況下，即使額定輸出電流10A的電源供應器也能穩定地啟動。
同時解決進行維護作業困擾
容易實施維護作業、支援快速復原
進行電源供應器 維護作業時， 是否有這些困擾？
裝置停止運作
電源供應器沒有輸出
困擾
・不清楚原因為何
・無法重現問題
・即使更換電源供應器，仍再次發生問題
搭載「維護部位通知功能」 可清楚了解該做什麼
使用S8VK-WA，無需拆下配線也無需使用測試儀器，即可快速確定問題發生在電源供應器的輸入側、機器本體或輸出側。

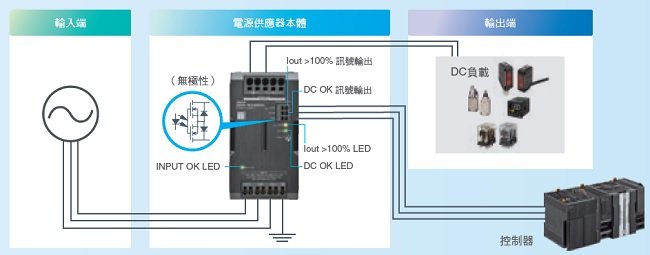

透過LED與訊號輸出提供電源供應器的狀態
透過與LED連動的訊號輸出，即使在關閉控制盤的狀態下，也能使用控制器等確認電源供應器的狀態。可明確掌握故障狀況及必要的維護作業，有助於縮短停機時間。

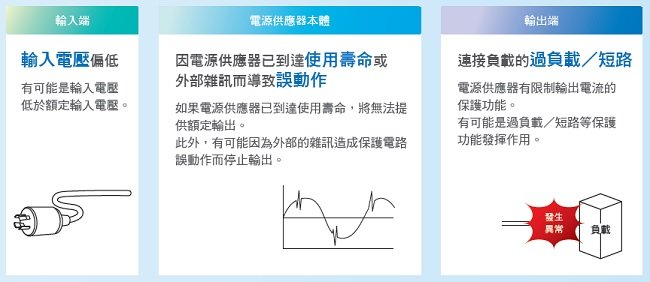

無法輸出的常見原因

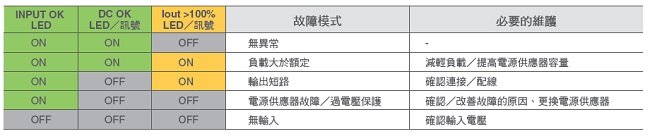

LED／訊號輸出模式與必要維護
各LED／ 訊號的作用
INPUT OK LED • • • • • • • • • • • 輸入電壓高於容許範圍下限值時亮燈
DC OK LED／訊號 • • • • • • • • 輸出電壓高於額定輸出電壓的90％以上時亮燈／輸出
Iout >100% LED／訊號 • • • 輸出電流超過額定輸出電流時亮燈／輸出
DC OK LED／訊號 • • • • • • • • 輸出電壓高於額定輸出電壓的90％以上時亮燈／輸出
Iout >100% LED／訊號 • • • 輸出電流超過額定輸出電流時亮燈／輸出

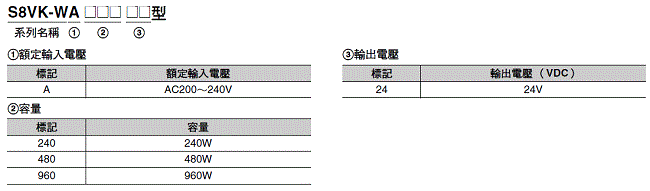

型號構成
種類
本體
| 容量 | 額定輸入電壓 | 額定輸出電壓（VDC） | 額定輸出電流 | 額定輸出電流最大峰值電流 | 型號 |
|---|---|---|---|---|---|
| 240 W | 三相、單相 AC200～240V （容許範圍三相、 單相AC170～264V、 DC240～350V） |
24 V | 10 A | 15 A | S8VK-WA24024 |
| 480 W | 24 V | 20 A | 30 A | S8VK-WA48024 | |
| 960 W | 24 V | 40 A | 60 A | S8VK-WA96024 |
安裝金具（選購品）
| 產品名稱 | 型號 |
|---|---|
| 正面安裝金具（240W用） | S82Y-VKW20F |
| 正面安裝金具（480W用） | S82Y-VKW40F |
| 正面安裝金具（960W用） | S82Y-VKW90F |
鋁軌安裝用品（選購品）
| 配件名稱 | 型號 |
|---|---|
| 支撐鋁軌（鋁製） | PFP-100N |
| PFP-50N | |
| PFP-100N2 | |
| 固定金具（端板） | PFP-M |
額定／性能／功能
| 容量 | 240 W | 480 W | 960 W | ||
|---|---|---|---|---|---|
| 輸出電壓（VDC） | 24 V | 24 V | 24 V | ||
| 效率＊1 | 三相 AC200V輸入時 | 93% typ. | 94% typ. | 95% typ. | |
| 單相 AC200V輸入時 | 92% typ. | 93% typ. | 94% typ. | ||
| 三相 AC230V輸入時 | 93% typ. | 94% typ. | 95% typ. | ||
| 單相 AC230V輸入時 | 93% typ. | 94% typ. | 95% typ. | ||
| 輸入條件 | 輸入電壓容許範圍 ＊2 | 三相、單相 AC170～264V、AC265～300V （1秒） DC240～350V |
|||
| 頻率 ＊2 | 50/60 Hz (47 to 63 Hz) | ||||
| 輸入電流 ＊1 | 三相 AC200V輸入時 | 0.80 A typ. | 1.6 A typ. | 3.1 A typ. | |
| 單相 AC200V輸入時 | 1.4 A typ. | 2.6 A typ. | 5.2 A typ. | ||
| 三相 AC230V輸入時 | 0.70 A typ. | 1.4 A typ. | 2.7 A typ. | ||
| 單相 AC230V輸入時 | 1.2 A typ. | 2.3 A typ. | 4.5 A typ. | ||
| 功率 | 0.9以上 | ||||
| 漏電流 ＊3 | 三相 AC200V輸入時 | 1mA以下 | |||
| 三相 AC230V輸入時 | 1mA以下 | ||||
| 突波電流 ＊4 （25℃、冷開機） |
三相 AC200V輸入時 | 13 A typ. | 13 A typ. | 14 A typ. | |
| 三相 AC230V輸入時 | 15 A typ. | 15 A typ. | 16 A typ. | ||
| 輸出特性 | 額定輸出電流 | 10 A | 20 A | 40 A | |
| 峰值電流 | 15 A | 30 A | 60 A | ||
| 電壓可變範圍 ＊5 | 24～29.5V （V.ADJ時） | 24～28V （V.ADJ時） | |||
| 漣波雜訊電壓 ＊6 | 三相 AC200～240V輸入時 |
50mVp-p以下 頻率帶20MHz時 |
120 mVp-p以下 頻率帶20MHz時 |
60 mVp-p以下 頻率帶20MHz時 |
|
| 靜態輸入變化影響 ＊7 | 0.5%以下 | ||||
| 靜態負載變化影響 ＊8 | 1.5%以下 | ||||
| 溫度變化 | 三相 AC200～240V輸入時 |
0.05%／ ℃ 以下 | |||
| 啟動時間 ＊9 | 三相 AC200V輸入時 | 1,000ms以下 | |||
| 三相 AC230V輸入時 | 1,000ms以下 | ||||
| 輸出保持時間 ＊9 | 三相 AC200V輸入時 | 35 ms typ. | 30 ms typ. | 25 ms typ. | |
| 三相 AC230V輸入時 | 35 ms typ. | 30 ms typ. | 25 ms typ. | ||
| 附加功能 | 過電流保護 | 有、自動復歸、間歇性動作型請參閱第12頁的「●過電流保護」。 | |||
| 過電壓保護 | 有、額定輸出電壓的130%以上、遮斷（斷電復歸）請參閱第12頁的「●過電壓保護」。 | ||||
| 串聯操作 | 可（最多2台，需外部二極體） | ||||
| 並聯操作 | 可（最多2台）詳情請參閱第22頁的「●並聯操作」。 | ||||
| INPUT OK指示燈 | 有（LED，顏色：綠） | ||||
| DC OK指示燈 | 有（LED，顏色：綠） | ||||
| Iout>100%指示燈 | 有（LED、顏色：黃） | ||||
| DC OK訊號輸出 | 有（MOS FET繼電器輸出 DC30V max、50mA max） | ||||
| Iout>100%訊號輸出 | 有（MOS FET繼電器輸出 DC30V max、50mA max） | ||||
| 絕緣耐壓 | 耐電壓 | AC3.0kV 1min （所有輸入端子）與（所有輸出端子、訊號輸出端子）之間 截斷電流20mA | |||
AC2.0kV 1min （所有輸入端子）與（ ）之間 截斷電流20mA |
|||||
| AC1.0kV 1min （所有輸出端子、訊號輸出端子）與（）之間 截斷電流25mA |
|||||
| AC0.5kV 1min （所有輸出端子）與（所有訊號輸出端子）之間 截斷電流10mA | |||||
| 絕緣阻抗 | 100MΩ以上、DC500V （所有輸出端子、訊號輸出端子）與（所有輸入端子、 ）之間 |
||||
| 環境 | 使用環境溫度＊10 | －40～＋70℃ （會因溫度造成降額）（不可結冰結露） | |||
| 保存溫度 | －40～＋85℃ （不可結冰結露） | ||||
| 使用環境濕度 | 95%RH以下（保存濕度95%RH以下） | ||||
| 抗震性 | 10～55Hz、最大5G 單側振幅0.42mm 3方向 各2h | ||||
| 耐衝擊 | 294m/s2 6方向 各3次 | ||||
| 信賴性 | MTBF *11 | 13.5萬小時以上 | 6萬小時以上 | ||
| 期待壽命 ＊12 | 10年以上 | ||||
| 構造 | 重量 | 800g以下 | 1,050g以下 | 1,750g以下 | |
| 冷卻風扇 | 無 | ||||
| 保護構造 | 依據IP20、EN/IEC 60529 | ||||
| 支援規格 | 高諧波抑制 | 符合EN 61000-3-2 （單相）＊13 符合JIS C 61000-3-2 （三相、單相） |
|||
| EMI | 雜音端子電壓 | 符合EN 61204-3 Class B、EN 55011 ClassB （三相） 符合EN 61204-3 Class A、EN 55011 ClassA （單相） |
EN 61204-3 Class B、 符合EN 55011 ClassB （三相） EN 61204-3 Class B、 符合EN 55011 ClassB （單相 ＊14） EN 61204-3 Class A、 符合EN 55011 ClassA （單相） |
||
| 放射干擾電場強度 | |||||
| EMS | EN 61204-3 high severity levels | ||||
| 安全規格 | UL 508 CSA C22.2 No.107.1, CSA UL 62368-1 （Recognition） OVCⅡ （≦3000m） Pol2 CSA C22.2 No.62368-1 （cUR） OVCⅡ （≦3000m） Pol2 EN 62477-1 OVCⅢ （≦2000m） OVCⅡ （2000m<and≦3000m） Pol2 EN 62368-1 OVCⅡ （≦3000m） Pol2 EAC （TR CU 004 / 2011, TR CU 020 / 2011） RCM （EN61000-6-4） 遵循PELV （EN/IEC 60204-1） 適用EN／IEC 61558-2-16標準 |
||||
| SEMI規格 | 遵循SEMI F47-0706 （三相、單相 AC200～240V輸入時） | ||||
＊1. 為額定輸出電壓並且為額定輸出電流時的值。
＊2. 輸出規格方面，根據變頻器而有部分產品的輸出頻率顯示為50/60Hz，但可能因產品內部溫度上升而導致冒煙／燒毀，因此請勿將變頻器的輸出作為產品電源使用。
輸入連接UPS時，請勿連接矩形波輸出的產品。否則將使產品內部溫度上升，可能導致冒煙、燒毀。
＊3. 依電氣用品安全法訂定的數值。
＊4. 25℃、冷啟動時的值。請參閱第12頁的「●突波電流、啟動時間、輸出保持時間」。
＊5. V.ADJ的容量操作可使電壓上升至電壓可變範圍以上。
輸出電壓可變時，請確認產品的輸出電壓並注意勿破壞負載。
＊6. 為額定輸出電壓並且為額定輸出電流時的值。使用環境溫度為25℃ 時。
＊7. 在額定輸出電壓及額定輸出電流之下，輸入電壓在容許輸入電壓的範圍內緩慢變化時，輸出電壓變化的最大值。
＊8. 輸入電壓為AC200～240V時，使輸出電流在0A～額定輸出電流範圍之間緩慢變化時，輸出電壓變化的最大值。
＊9. 為額定輸出電壓、額定輸出電流及常溫（25℃）時的值。請參閱第12頁的「●突波電流、啟動時間、輸出保持時間」。
＊10.在－40～－25℃ 的溫度下接通輸入電壓後，需要一些時間才能達到額定輸出電壓。
＊11.MTBF為依據JEITA RCR-9102計算所得到的值。
＊12.請參閱第26頁的「預防維護的建議更換時間與定期更換」。
＊13.三相AC200～240V輸入不在EN61000-3-2的適用範圍內。

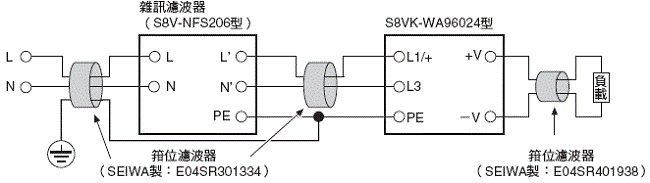

＊14.下圖的構成符合ClassB。
＊2. 輸出規格方面，根據變頻器而有部分產品的輸出頻率顯示為50/60Hz，但可能因產品內部溫度上升而導致冒煙／燒毀，因此請勿將變頻器的輸出作為產品電源使用。
輸入連接UPS時，請勿連接矩形波輸出的產品。否則將使產品內部溫度上升，可能導致冒煙、燒毀。
＊3. 依電氣用品安全法訂定的數值。
＊4. 25℃、冷啟動時的值。請參閱第12頁的「●突波電流、啟動時間、輸出保持時間」。
＊5. V.ADJ的容量操作可使電壓上升至電壓可變範圍以上。
輸出電壓可變時，請確認產品的輸出電壓並注意勿破壞負載。
＊6. 為額定輸出電壓並且為額定輸出電流時的值。使用環境溫度為25℃ 時。
＊7. 在額定輸出電壓及額定輸出電流之下，輸入電壓在容許輸入電壓的範圍內緩慢變化時，輸出電壓變化的最大值。
＊8. 輸入電壓為AC200～240V時，使輸出電流在0A～額定輸出電流範圍之間緩慢變化時，輸出電壓變化的最大值。
＊9. 為額定輸出電壓、額定輸出電流及常溫（25℃）時的值。請參閱第12頁的「●突波電流、啟動時間、輸出保持時間」。
＊10.在－40～－25℃ 的溫度下接通輸入電壓後，需要一些時間才能達到額定輸出電壓。
＊11.MTBF為依據JEITA RCR-9102計算所得到的值。
＊12.請參閱第26頁的「預防維護的建議更換時間與定期更換」。
＊13.三相AC200～240V輸入不在EN61000-3-2的適用範圍內。
＊14.下圖的構成符合ClassB。
標準適用情況
•若要用於EN/IEC 60204-1的PELV輸出，請將輸出負極側（－V）連接至PE接地。
•關於EN／IEC 61558-2-16
S8VK-WA型的設計遵循EN/IEC 61558-2-16。
此外，IEC 61558-2-17目前已替換為IEC 61558-2-16。
取得EN/IEC 60204-1 （機械安全）時，控制迴路必須經由控制變壓器，但OVCⅢ且取得安全規格的產品，或採用遵循EN/IEC 61558-2-16變壓器的產品，有可能不需要控制變壓器。
•關於DC輸入時的安全規格對象
DC輸入時的安全規格對象為UL 62368-1、cUR（CSA C22.2 No. 62368-1）、EN/IEC 62368-1、EN/IEC62477-1、EN/IEC 61558-2-16。將UL認證的保險絲連接至（L1/＋）側，即可符合安全規格。
此外，DC輸入時請將（L1/＋）側連接至（+），將（L3/－）側連接至（－）。
有關UL認證保險絲的選用，請參閱第20頁的「●建議電路斷路器、保險絲」。

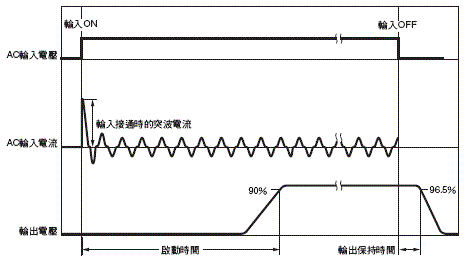

突波電流、起動時間、輸出保持時間
註. 並聯操作、備用操作時會流過倍於平常的突波電流。請充分確認保險絲的熔斷特性以及斷路器的動作特性後，選擇適當的保險絲。以避免在發生突波電流時，外部保險絲未熔斷或斷路器未動作的情況。
過電流保護
負載電流達到額定電流的151～175%以上時，將會自動降低輸出電壓以保護產品，避免短路電流或過電流之危害。過電流狀態解除之後，輸出電壓將自動復歸為正常狀態。
註1. 若持續在短路及過電流的狀態下使用，在極少數的情況下，內部零件會劣化、損壞。使用前請先確定Iout>100%指示燈未亮燈，或Iout>100%訊號輸出為OFF。
2. 萬一不慎，可能造成內部配件劣化及損壞，故請勿將本產品用於會發生負載側突波電流及過負載狀態之處。
2. 萬一不慎，可能造成內部配件劣化及損壞，故請勿將本產品用於會發生負載側突波電流及過負載狀態之處。
過電壓保護
為避免產品內部反饋迴路故障等因素，造成負載過大的電壓，會進行過電壓檢測。若輸出的過電壓為額定輸出電壓的約130％以上時，將會遮斷輸出電壓。進行復歸時，請關閉輸入電源，靜置至少3分鐘後再重新接通輸入電源。
註. 重開輸入電源之前，請務必先排除造成過電壓的因素。
INPUT OK指示燈
輸入電壓高於容許範圍下限值時，指示燈將會亮燈。
註. 即使指示燈未亮燈，也可能已施加電壓，請在進行配線作業時確認輸入電壓。
註. 即使指示燈未亮燈，也可能已施加電壓，請在進行配線作業時確認輸入電壓。
DC OK指示燈、訊號輸出
輸出電壓為額定輸出電壓的90%以上時，指示燈將會亮燈，產品內部的MOS FET繼電器將會導通（ON）。
註1. 即使指示燈未亮燈，也可能已產生輸出電壓，請在連接至負載裝置時確認輸出電壓。
2. 訊號輸出功能可用於監視產品的輸出端子區的電壓。若要確認施加於負載的電壓是否正確，請測量負載端的電壓。
3. 若將輸出電壓設定為低於額定輸出電壓的90%，指示燈將會熄滅，訊號輸出將變成OFF。
註1. 即使指示燈未亮燈，也可能已產生輸出電壓，請在連接至負載裝置時確認輸出電壓。
2. 訊號輸出功能可用於監視產品的輸出端子區的電壓。若要確認施加於負載的電壓是否正確，請測量負載端的電壓。
3. 若將輸出電壓設定為低於額定輸出電壓的90%，指示燈將會熄滅，訊號輸出將變成OFF。
Iout>100%指示燈、訊號輸出
輸出電流超過額定輸出電流時，指示燈將會亮燈，產品內部的MOS
FET繼電器將會導通（ON）。
註1. 在峰值電流時，雖然Iout>100%指示燈會亮燈，Iout>100%訊號輸出將會變成ON，但如果符合●峰值電流（P.21）的使用條件，則仍可使用。
2. 即使符合並聯操作時的使用條件，Iout>100%指示燈、訊號輸出皆可能會動作，因此請勿使用Iout>100%指示燈、訊號輸出。
3. 短路時會因為過電流保護功能而變成間歇性動作。在此情況下，指示燈會配合間歇性動作而閃爍，Iout>100%訊號輸出將會重複ON/OFF的動作。間歇性動作時，Iout>100%訊號輸出的最小ON時間為5ms。
FET繼電器將會導通（ON）。
註1. 在峰值電流時，雖然Iout>100%指示燈會亮燈，Iout>100%訊號輸出將會變成ON，但如果符合●峰值電流（P.21）的使用條件，則仍可使用。
2. 即使符合並聯操作時的使用條件，Iout>100%指示燈、訊號輸出皆可能會動作，因此請勿使用Iout>100%指示燈、訊號輸出。
3. 短路時會因為過電流保護功能而變成間歇性動作。在此情況下，指示燈會配合間歇性動作而閃爍，Iout>100%訊號輸出將會重複ON/OFF的動作。間歇性動作時，Iout>100%訊號輸出的最小ON時間為5ms。
訊號輸出端子的規格（DC OK訊號輸出端子與COM端子之 間、Iout>100%訊號輸出端子與COM端子之間）
訊號輸出由MOS FET繼電器構成，因此沒有極性。
30VDC max、50mA max、ON時殘留電壓2V以下，OFF時漏電流
0.1mA以下
註1. 各訊號輸出的內部未具備電流控制迴路，因此請注意避免流經訊號輸出端子的電流超過50mA。
2. 配線後請確認是否正常動作。
30VDC max、50mA max、ON時殘留電壓2V以下，OFF時漏電流
0.1mA以下
註1. 各訊號輸出的內部未具備電流控制迴路，因此請注意避免流經訊號輸出端子的電流超過50mA。
2. 配線後請確認是否正常動作。

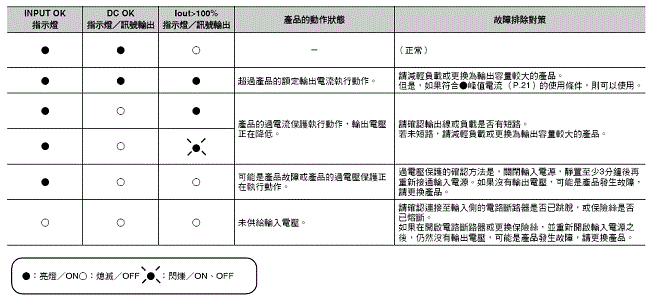

依據指示燈／訊號輸出以找出輸入、產品、負載側的異常部位及因應方法（維護部位通知功能）
可依據INPUT OK、DC OK、Iout>100%指示燈／訊號輸出，找出輸入、產品、負載側的異常部位。

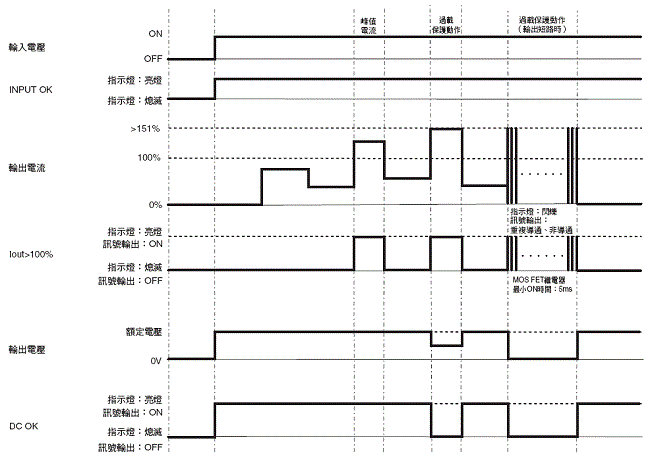

時序圖（依據產品狀態產生的指示燈／訊號輸出的動作）

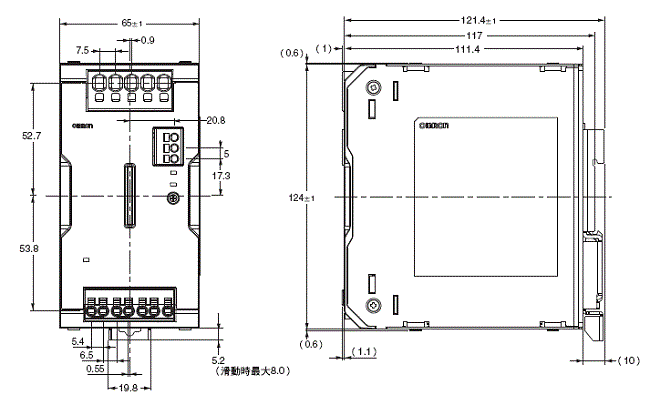

（單位：mm）

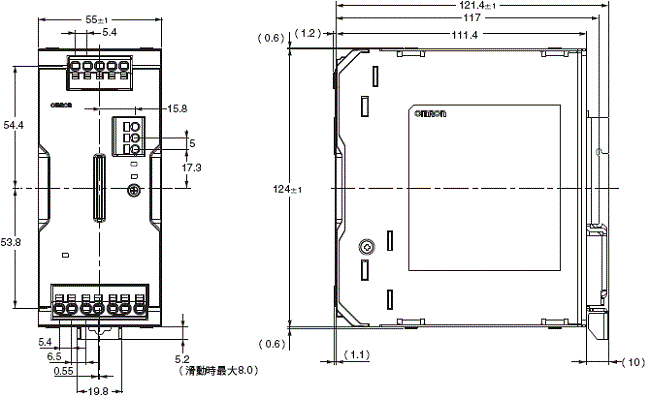

S8VK-WA24024

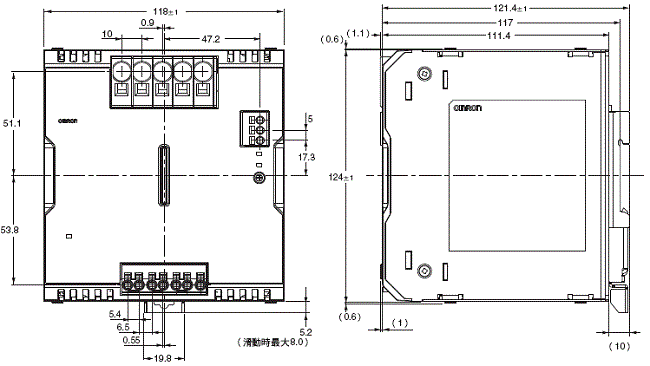

S8VK-WA48024
S8VK-WA96024

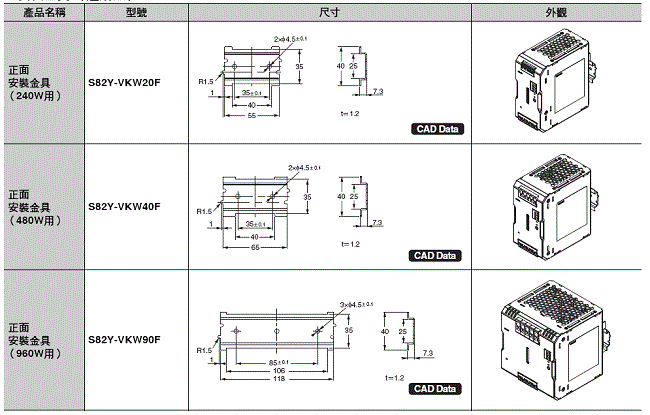

安裝金具（選購品）
註. 正面安裝金具也能用於正面緊密安裝。
鋁軌安裝用品（選購品）

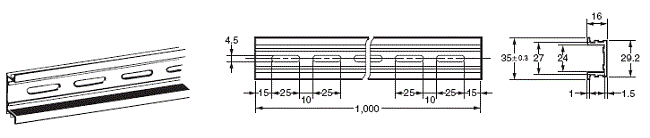

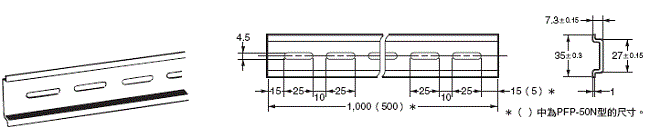

支撐鋁軌（鋁製）
PFP-100N型
PFP-50N型
支撐鋁軌（鋁製）
PFP-100N2型

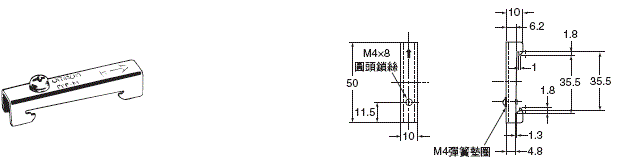

固定金具（端板）
PFP-M型
註1. 如有可能承受震動、衝擊，可能會因為鋁的磨耗而產生金屬碎屑，請使用鐵製軌道。
2. 橫向安裝產品時，請將端板（PFP-M型）安裝於本體的兩端。
2. 橫向安裝產品時，請將端板（PFP-M型）安裝於本體的兩端。
