＊請洽詢本公司營業人員。
ZN-THX21-S
產品特色
高精度測量生產線或裝置周圍的溫度 / 濕度
超群的高測量精度
配備SD卡插槽
連接LAN埠後，能簡易建構監視系統
備有PC軟體Multi Data Viewer Light＊， 簡單以圖表呈現記錄資料
藉由環境監控軟體（選購品），可以波形顯示、配置顯示即時呈現感測機器的資料
本體
感測頭部
| 形狀 | 品名 | 型號 |
|---|---|---|
 |
感測頭部 纜線類型(纜線長1.5m) |
ZN-THS11-S |
| ZN-THS11C-S ＊ | ||
 |
感測頭部 固定型 |
ZN-THS17-S |
| ZN-THS17C-S ＊ |
＊若採購時附帶校準證書，請選擇此型號。
校準證書全套內容：校準證書、檢查結果、可追蹤圖表
記錄器部
| 形狀 | 品名 | 型號 | 電源 |
|---|---|---|---|
 |
記錄器部 | ZN-THX21-S | 電池/AC變壓器 |
| ZN-THX21-SA | 電池/DC纜線 |
＊請洽詢OMRON經銷商。
選購品（另售）
| 形狀 | 品名 | 型號 | |
|---|---|---|---|
 |
安裝用磁鐵＊1 | ZN9-EM01-S | |
 |
專用AC變壓器 (ZN-THX21-S型隨附1個) | ZN9-ACP01-S | |
 |
DC纜線 (2m) | 直線型 (ZN-THX21-SA型隨附1個) | ZN9-ED01-S |
| 直角型 | ZN9-ED02-S | ||
 |
環境監控軟體＊2＊3＊4 Wave Inspire ES |
ZN-SW11-S | |
＊1. 使用磁鐵時，耐振性為55Hz以下。（隨附2顆記錄器部安裝螺絲）
＊2. 作業環境
OS：Microsoft Windows 7（32bit/64bit）/ Microsoft Windows 10（32bit/64bit）
CPU：Intel相容處理器 1GHz以上
記憶體：1GB以上（建議使用2GB以上）
＊3. 支援Ver2.2.1或更新版本。
＊4. 包含各機種在內的可支援感測器數量為95台。（以1台PC設定取樣週期10分
鐘，且連接專用網路時）
可支援感測器的數量視取樣週期或上位機器連接數、網路負載狀態而改變。
＊5. 請洽詢OMRON經銷商。
校正服務
| 校正対象 | 内 容 | 型號 |
|---|---|---|
| 感測頭部 纜線類型(1.5m) |
校準證書、檢查結果、可追蹤圖表 | ZN-THS11-CAL |
| 感測頭部 固定型 |
ZN-THS17-CAL |
註1. 採購感測頭部分後，如需校正服務書，請訂購上述型號。
2. 校正服務僅限感測頭部。
3. 必須將產品寄回本公司。
感測頭部
| 項目 型號 | 纜線類型 | 固定型 | |||
|---|---|---|---|---|---|
| ZN-THS11-S | ZN-THS11C-S | ZN-THS17-S | ZN-THS17C-S | ||
| 溫度 | 測定範圍 | -25～+60℃ | 0～60℃ | ||
| 測量精度 | ±0.3℃(25℃時) | ||||
| 解析度 | 0.1℃ | ||||
| 濕度 | 測定範圍 | 0～99%RH | 20～85%RH | ||
| 測量精度 | ±2.5%RH(25℃、10～85%RH) | ||||
| 解析度 | 0.1%RH | ||||
| 重量(梱包狀態) | 約300g | ||||
| 附屬品1 | 使用說明書、安裝螺絲(M3×8)×1 | 使用說明書、安裝螺絲(M3×8)×1纜線固定蓋 | |||
| 附屬品2 | ― | 校準證書 檢查結果 可追蹤圖表 |
― | 校準證書 檢查結果 可追蹤圖表 |
|
1. 使用期間感測器表面附著雜質或髒污，可能引起測量精度劣化。因此建議每年校正一次。
2. 若長時間放置在濕度80％RH以上的環境，可能使濕度測量值發生偏差。該情形時，請放置在常溫常濕的場所1日以上。
3. 在溫差劇烈的環境間快速移動時，可能會發生結露。在已結露的情況下使用時，可能無法正確量測濕度。
裝置因結露沾濕時，請在常溫環境下乾燥後再行使用。
4. 長期於－20℃ 以下或90％RH以上情況下使用，可能加速感測器劣化。
5. 為防止量測元件劣化，請避免長期保存於高溫高濕場所。
6. 請勿於有機化學物質飛濺的環境中使用本裝置。
記錄器部
| 項目 型號 | ZN-THX21-S | ZN-THX21-SA |
|---|---|---|
| 可支援感測器 | 溫濕度站 感測頭部 | |
| 顯示 | 液晶7段式5位數×2行，輔助資訊指示燈 | |
| 取樣間隔 | 10s、20s、30s、1min、2min、5min、10min、20min、30min、1h | |
| 運算功能 | 瞬間值、最大值、最小值、平均值 | |
| 動作模式 | 網路連接模式、休眠模式＊1、空氣微粒子感測器連接模式＊2 | |
| 記錄模式 | 持續＊3、連結＊4 | |
| 警報輸出 | 光電耦合器輸出(外部電源：DC12～24V±10%、負載電流：45mA以下) 可設定警報保持＊5 |
|
| 外部通信介面 | 乙太網路(10BASE-T、100BASE-TX) | |
| 通訊協定 | Socket(TCP)通訊專用通訊協定＊6 | |
| 記憶裝置(內部) | 內部記憶體，約8,500筆資料＊7 | |
| 記憶裝置(外部) | SD卡（儲存量測值、儲存/讀取設定值） /建議的SD卡：HMC-SD291型（2GB）、HMC-SD491型（4GB）（OMRON製）＊8 | |
| 電源 | DC24V±10% 使用AC變壓器時：AC100～240V/50～60Hz 使用電池時：AAA電池2顆＊9 |
|
| 電池使用壽命 | 約1年(休眠模式下) 約2小時(網路連接模式或空氣微粒子感測器連接模式下) 以上均為量測間隔10分鐘，未插入SD卡，使用AAA鎳氫電池時＊10 |
|
| 使用溫度範圍 | 0～60℃(AC變壓器0～40℃) | |
| 使用濕度範圍 | 20～85%RH | |
| 重量(梱包狀態) | 約500g | |
| 附屬品1 | 使用說明書、設置指南、警報輸出接頭＊11 | |
| 附屬品2 | 專用AC變壓器 | DC纜線(直型)、鐵芯 |
＊2. 與空氣微粒子感測器（ZN-PD[][]-S[]型）一對一連接，將微粒子計數與溫濕度資料值一併記錄於SD卡內的模式。無法與上位裝置進行網路通訊。
＊3. 當內部記憶體達到儲存上限時將會自動將資料寫入SD卡，並持續記錄直到SD卡存滿為止。
當內部記憶體達到儲存上限，若未偵測到任何SD卡插入，將停止記錄。（插入SD卡後按下按鈕，即可輸出至SD卡）
＊4. 此模式會常時在內部記憶體上限範圍內記錄最新的量測值。（超過內部記憶體儲存上限時，將從最舊的資料起依序刪除）
＊5. 超過門檻值設定模式設定的上限或下限值時，將立即輸出。
＊6. 此外並備有與OMRON製PLC連接時的連線說明書。請與本公司業務員洽詢。
＊7. 不支援空氣微粒子感測器連接模式。
＊8. 如使用其他廠牌的SD卡，建議使用可靠性與耐久性高的工業用SD卡（SD規格或SDHC規格（不支援SDXC規格）、Class 4以上的SLC或MLC快閃記憶體）。
請客戶自行進行動作確認。
＊9. 可使用鎳氫電池或鹼性電池，但請勿使用錳電池。
＊10.電池使用壽命會因測量環境、取樣方式、電池種類及性能等而異。
＊11.隨附的連接器為OMRON製XW4B-02B1-H1型連接器。
（單位：mm）
無指定寸法公差：公差等級IT16
感測頭部

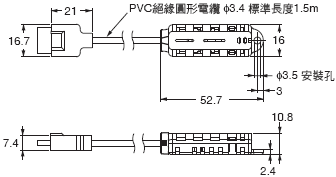

ZN-THS11-S型

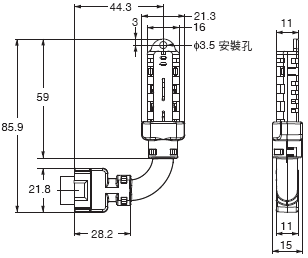

ZN-THS17-S型

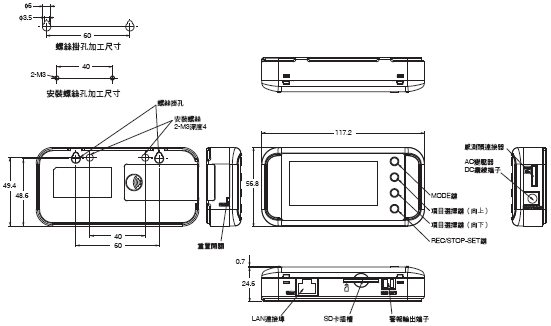

記錄器部
ZN-THX21-S型

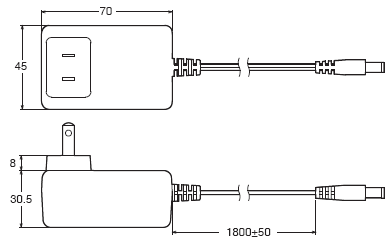

AC變壓器
ZN9-ACP01-S型
