ZN-PD-S

產品特色

透過常時監測，避免灰塵與微粒子對產品品質的影響

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

• 適合常時測量的輕巧設計
• 搭載LAN連接埠等多元化I/F

微粒子測量型

高精度測量懸浮粒子

粗粒粉塵測量型

灰塵測量與發塵源調查1台搞定

本體

品名	型號	電源電壓
微粒子測量型 0.3μm/0.5μm/1.0μm 同等以上	ZN-PD03C-SA＊1	DC纜線
微粒子測量型 0.3μm/0.5μm/1.0μm 同等以上	ZN-PD03F-SA＊1＊2	DC纜線
粗粒粉塵測量型 5μm(10μm)/20μm(30μm)/50μm同等以上 ( )可透過設定而選擇	ZN-PD50C-SA＊1	DC纜線
溫濕度感測模組 (選購)	ZN-TH11-S	-

・附帶校準證書訂購時，請選擇此型號。

註1. 校準證書全套內容：校準證書、檢查結果（ZN-PD03C-S(A)為0.3μm檢查數據、ZN-PD50C-S(A)為5μm檢查數據）、可追蹤圖表
2. ZN-PD03F-S(A)檢查結果會記錄0.3μm檢查數據與0.5μm檢查數據

選配（選購品）

空氣微粒子感測器用

形状	品名		型號
	微粒子測量濾網		ZN9-PF1-S
	粗粒粉塵測量專用	轉換濾網	ZN9-PF2-S
	粗粒粉塵測量專用	轉換漏斗	ZN9-PG1-S
	排氣管(4m)		ZN9-PT4-S
	排氣管(8m)		ZN9-PT8-S
	清潔用濾網		ZN9-PC1-S
-	專用AC變壓器		ZN9-ACP02-PSE
	DC纜線(2ｍ)	直線型	ZN9-ED01-S
	DC纜線(2ｍ)	微彎型(ZN-PD[][]-SA中隨附1個)	ZN9-ED02-S

溫濕度感測模組

形状	品名	型號
	兩側接頭連接線(0.1m)	ZN9-TL01-S
	兩側接頭連接線(2m)	ZN9-TL20-S
	外部機器連接線單側接頭型(2m)	ZN9-TC20-S

PC軟體

形狀

品名

型號

環境監控軟體

Wave Inspire ES

ZN-SW11-S

註. 作業環境／OS：Microsoft Windows 7 （32bit/64bit） / Microsoft Windows 10 （32bit/64bit）
CPU：Intel相容處理器 1GHz以上
記憶體：1GB以上（建議使用2GB以上）
包含各機種在內的可支援感測器數量為95台。（以1台PC設定取樣週期10分鐘，且連接專用網路時）
可支援感測器的數量視取樣週期或上位機器連接數、網路負載狀態而改變。

校正服務

形状	内容	型號
微粒子測量型	校準證書、檢查結果（0.3μm檢查數據）、可追蹤圖表	ZN9-PD03C-S
微粒子測量型	校準證書、檢查結果（0.3μm檢查數據與0.5μm檢查數據）、可追蹤圖表	ZN9-PD03F-S
粗粒粉塵測量型	校準證書、檢查結果、可追蹤圖表	ZN9-PD50C-S
溫濕度感測模組	校準證書、檢查結果、可追蹤圖表	ZN9-TH11C-S

註1. 採購本體後如需要校正服務書時，請訂購上述型號。
2. 必須將產品寄回本公司。
＊微粒子感測器ZN-PD[][]-S系列的校正服務會更換耗材並調整後送回。
但若產品內部汙染或基板腐蝕，則可能判斷為難以修理。經檢查判斷為難以修理時，僅應檢查結果寄送證明。
（此時仍需收取維修費用，敬請見諒。）

空氣微粒感測器

型號	微粒子測量型	粗粒粉塵測量型
項目	ZN-PD03-SA	ZN-PD50-SA
測量方法	90°側方散射方式
光源	半導體雷射
測量顆粒外徑	0.3μm/0.5μm/1.0μm同等以上	5μm(10μm)/20μm(30μｍ)/50μm同等以上＊1
計數效率	0.3μm標準粒子，於標準測量儀器誤差±30%以內	5.0μm標準粒子，於標準測量儀器誤差±35%以內
單塵粒濃度	最大100,000個/cf （建議使用環境：等級1,000～100,000）	最大50,000個/cf
採樣流量	2.8L/min以上	6.0L/min以上
判定輸出(2輸出)	光電耦合器輸出(外部電源：DC12～24V±10%、負載電流：45mA以下) (判定輸出與等級指示 LED連動)
錯誤輸出	光電耦合器輸出(外部電源：DC12～24V±10%、負載電流：45mA以下) (判定輸出與等級指示 LED連動)
觸發輸入	光電耦合器輸入
外部通信介面	乙太網路(10BASE-T、100BASE-TX)
通訊協定	Socket (TCP)通訊專用的通訊協定＊2
顯示	等級指示燈：4段式(可根據微粒量設定等級) 7段指示燈(綠)：門檻顆粒外徑/連接ZN-TH11-S型時，切換溫度(t)、濕度(rh)、簡易露點(dP) 7段指示燈(紅)：各測量值(微粒測量值可切換c f、L、計數值)
測量模式	即時測量模式、循環模式、外部觸發模式
測量時間	1秒～600秒(可設定1秒遞增)
電源電壓	DC18V～25V
消耗電流	1A MAX
環境溫度範圍	動作時：0～35℃	動作時：0～40℃
環境溫度範圍	存放時：-15～+50℃(不可結冰結露)
環境濕度範圍	動作時/存放時：35～85%RH(不可結冰結露)
絕緣阻抗	20MΩ min. (at 500 VDC)
耐電壓	AC1000V 50/60Hz 1min
耐振動	10～55Hz複振幅0.3mm 50min
材質	ABS
保護構造	IP20
安裝方法	鋁軌安裝、固定設置
重量(梱包狀態)	約1.7kg
附屬品1	使用說明書、吸氣管(內徑：φ10、長度：1m 1條)	使用說明書、濾網(1個)、漏斗(1個)
附屬品2	DC纜線 (微彎型) 鐵氧體磁心	DC纜線 (微彎型) 鐵氧體磁心

＊（）可透過設定而選擇。
可量測的最大粒徑約200μm。（安裝預處理濾網裝著時）

溫濕度感測模組

項目	型號	ZN-TH11-S
電源電壓		DC12～24V±10%漣波(p-p)10%以下
消耗電流		40mA以下
溫度	測定範圍	-25～+60℃
	測量精度	±0.3℃(25℃ 時)
	解析度	0.1℃
濕度	測定範圍	0～99%RH
	測量精度	±2.5% (25℃、10～85%RH時)
	解析度	0.1%RH
顯示		透過本體LED進行警報指示
報警值設定		可設定溫度、濕度、露點的上限及下限門檻值
數據更新週期		10秒間隔
系列通信標準		RS422(Compoway/F)

註1. 電源供應來自從空氣微粒子感測器。

2. 與微粒感測器連接時，必須使用連接線（ZN9-TL[][]型）。

3. 使用期間感測器表面附著雜質或髒污，可能引起測量精度劣化。因此建議您每年校正一次。

4. 若長時間放置在濕度80%RH以上的環境，濕度可能會產生偏差。該情形時，請放置在常溫常濕的場所1日以上。

（單位：mm）

無指定寸法公差：公差等級IT16

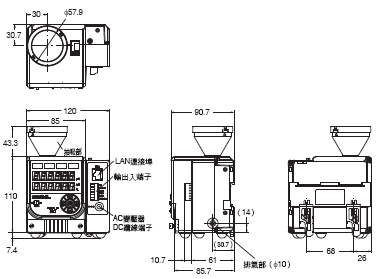

微粒子測量型

ZN-PD03C-SA型

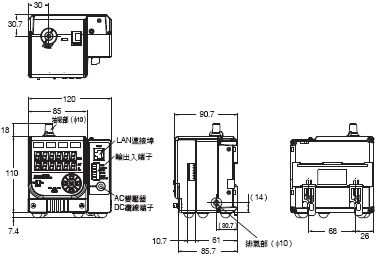

粗粒粉塵測量型

ZN-PD50C-SA型

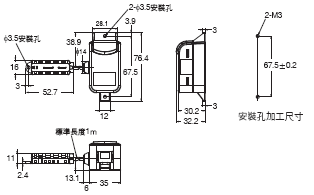

溫濕度感測模組

ZN-TH11-S型
