最適合測量生產線的壓縮空氣
D6FZ-FGS 1000型
產品特色
生產線或裝置的 壓縮空氣流量、壓力、洩漏量可視化
多重感測器
同時量測流量/壓力/洩漏量/溫度
搭載多項感測功能
1台感測器即可掌握壓縮空氣的狀態
設置簡易
曲管部、轉接頭安裝
搭載內置消音器，可進行整流、抵銷超音波雜訊。
無需在感測器前後安裝直管部，故安裝場所不受限。
無需在感測器前後安裝直管部，故安裝場所不受限。
高測量精度
高測量精度流量測量
實現±2%R.S.（50L/min≦）的高測量精度
大範圍流量測量
實現1～1000L/min的大量測範圍
耐油氣
搭載超音波式感測器進行流量測量對於配管生鏽、供油式壓縮機的抗耐性高，安裝場所不受限
主要功能
功能比較
本體
| 形狀 | 品名 | 型號 | |
|---|---|---|---|
 |
空氣流量感測器 (1000L型，纜線長度0.2m) |
D6FZ-FGS1000 | |
 |
空氣流量站 (包含T-分支連接纜線，纜線長度1.5m) |
D6FZ-FGX21 | |
 |
空氣流量感測器組 (1000L型) ・ 空氣流量感測器 (1000L型) ・ 空氣流量站 ・ T-分支接頭 ・ 末端連接器 (3m) |
D6FZ-FGS1000-S | |
選配（選購品）
| 形狀 | 品名 | 型號 | |||
|---|---|---|---|---|---|
 |
T-分支接頭 | D6FZ-FC02 | |||
 |
(空氣流量站D6FZ-FGX21型專用) 安裝用磁鐵＊ ・ 安裝用磁鐵：2個 ・ +螺絲 (M3)：2個 |
ZN9-EM01-S | |||
 |
末端連接器 | 纜線長度 3m | M12連接器 (8 Pin) |
D6FZ-JD3A | |
| 纜線長度 10m | D6FZ-JD10A | ||||
| 纜線長度 20m | D6FZ-JD20A | ||||
 |
兩端連接器 | 纜線長度 3m | M12連接器 (8 Pin) |
D6FZ-JD3B | |
| 纜線長度 5m | D6FZ-JD5B | ||||
| 纜線長度 10m | D6FZ-JD10B | ||||
| 纜線長度 20m | D6FZ-JD20B | ||||
＊使用磁鐵時，耐振性為55Hz以下。
空氣流量感測器
| 型號 | D6FZ-FGS1000 | ||
|---|---|---|---|
| 適用流體 | 空氣、氮氣 (N2) | ||
| 最大工作壓力 | 0.99MPa | ||
| 計測 | 流量＊1 | 檢測範圍 | 1～1,000L/min(std) |
| 解析度 | 0.1L/min | ||
| 測量精度 | 50L/min (std)以上時讀數± 2.0% ＊2 | ||
| 低於50L/min (std)時 ±0.1%F.S. ＊2 | |||
| 壓力 | 檢測範圍 | 0～0.99MPa | |
| 測量精度 | ±2%F.S. | ||
| 温度 | 檢測範圍 | ‒10～60℃ | |
| 測量精度 | ±1.5% (絕對溫度) | ||
| 環境抗耐性 | 使用溫度範圍 | -10～+60℃ (不可結冰結露) | |
| 使用濕度範圍 | 35～ 85%RH (不可結冰結露) | ||
| 耐振動 | 10～55Hz複振幅0.7mm加速度50m/s2 X、Y、Z各方向80min | ||
| 耐衝擊性 | 150m/s2 6方向 (上下、左右、前後)各3次 | ||
| 壓力損耗 | 直接配管時：10kPa以下 (0.5MPa、最大流量時) 快速接頭 (長堀工業 (股) TL型)使用時：10kPa以下 (0.5MPa、最大流量時) |
||
| 壓力損耗 | DC16～24Ｖ±10%漣波 (p-p) 10%以下 (使用單體時)， DC24V±10%漣波 (p-p) 10%以下 (使用複數台時)＊3 |
||
| 消耗電力 | 2W以下 | ||
| 測定週期 | 約62.5ms | ||
| 顯示 | 顯示方法 | 透過雙色LED點亮/熄滅而顯示狀態 | |
| 顯示內容 | 有無通電、流量、異常警報 | ||
| 輸出 | 輸出I/F | 類比 | 電流輸出4～20mA (2點)＊4 最大負載電阻270Ω以下 |
| 控制 | 開路汲極輸出 (2點)＊5 DC24V 50mA以下 ON時殘留電壓1.5V以下、OFF時漏電流50μA以下 |
||
| RS-485 | 2線式半多工、調步同步式 通訊速度：115.2kbps (固定)、資料位元長度：8bit (固定)、 停止位元長度：1bit (固定)、垂直同位元：偶數 (固定) 通訊協定：依據CompoWay/F |
||
| 輸出內容 | 瞬間標準流量、累計標準流量、壓力、溫度、本體異常輸出 | ||
| 保護構造 | IP64 (卸下開關蓋的情形除外) | ||
| 接線方式 | M12連接器 (8 Pin) | ||
| 連接管直徑 | Rc1 (25A)可利用套管轉換成15A、20A | ||
| 材質 | 纜線材質：氯乙烯/本體：鋁鑄/顯示部：壓克力 | ||
| 外觀尺寸 (W×D×H) | 64×93×195 mm (凸緣部除外) | ||
| 重量 (梱包狀態) | 約1.2kg (約1.7kg) | ||
| 附屬品 | 使用說明書 | ||
＊1. 流量的標記為20℃、換算成大氣壓（101.3 kPa）的值。
＊2. 不含壓力、溫度的測量精度。換算成標準流量的測量精度為±2.5% of reading （20℃、0,5MPa下）
＊3. 請務必將0V端子接地，但24V的（＋）端子請勿接地，以免造成故障。
＊4. 類比輸出為瞬間標準流量及壓力。
＊5. 脈衝輸出的累計標準流量可選擇：1,10 （出廠時設定）、100,1000L （std） /脈衝。
空氣流量站
| 項目 型號 | D6FZ-FGX21 |
|---|---|
| 可支援感測器 | D6FZ-FGT200/D6FZ-FGT500/D6FZ-FGS1000 |
| 可支援感測器的最多連接數 | 8台＊1 |
| 顯示 | 液晶7段式5位數2行顯示輔助資訊指示燈 |
| 記錄間隔 | 1秒/2秒/5秒/10秒/20秒/30秒/1分鐘 |
| 顯示資料 | 瞬間流量、累計流量、壓力、溫度、費用/CO2換算值 |
| 記錄模式 | 瞬間流量、累計流量、體積流量、壓力、溫度 |
| 運算功能 | 可將累計流量換算成費用/CO2 |
| 記録モード | 持續＊2，連結＊3 |
| 外部輸出 | 報警輸出 (光電耦合器輸出)＊4 |
| 通訊介面 | 乙太網路 (10BASE-T、100BASE-TX) |
| 記憶容量 (內部) | 內部記憶體連接1台時約4200筆資料；連接8台時約650筆資料 |
| 記憶容量 (外部) | SD卡（儲存量測值、儲存及讀取設定值）／建議使用SD卡：HMC-SD291型（2GB）、 HMC-SD491型（4GB）（OMRON製）＊5＊9 |
| 電源電壓 | DC輸入：DC24V±10%漣波 (p-p) 10%以下 |
| 消耗電流 | 80mA以下 |
| 使用溫度範圍 |
未使用乙太網路時 -10℃～ 40℃ (不可結冰結露)； 使用乙太網路時 0℃～ 40℃ (不可結冰結露) |
| 使用濕度範圍 | 35～ 85%RH (不可結冰結露) |
| 存放溫濕度範圍 | -15℃ ～+60℃ 20～ 85%RH (不可結冰結露) |
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) |
| 耐電壓 | AC1000V、50/60Hz 1min |
| 耐振動 | 10～150Hz複振幅0.7mm加速度50m/s2 X、Y、Z各方向80min |
| 耐衝擊性 | 150m/s2 6方向各3次 (上下、左右、前後)＊6 |
| 材質 | ABS |
| 保護構造 | IP30 |
| 安裝方法 | 以磁鐵安裝、以螺絲安裝、以螺絲掛置 |
| 外觀尺寸 (W×D×H) | 117.2×24.6×56.8 mm (突起部除外) |
| 重量 (梱包狀態) | 約150g (約500g) |
| 附屬品 | 使用說明書、設置指南、連接線＊7、報警輸出接頭＊8 |
＊1. 記錄間隔為2秒以上時最多可連接8台，記錄間隔為1秒時最多可連接4台。
＊2. 當內部記憶體的容量達到上限時，系統會自動將資料寫入SD記憶卡，並持續記錄至SD記憶卡的容量上限為止。
當內部記憶體的容量達到上限時，如未插入SD記憶卡，在設有寫入保護的情況下，系統將停止記錄（插入記憶卡SD後按下按鈕，便可將資料輸出至SD記憶卡。）
出廠時設定為持續記錄。如要變更記錄模式，請透過PC軟體進行變更。
＊3. 連結模式是指當內部記憶體的容量即將達到上限時，始終記錄最新的測量值。（一旦超過內部記憶體的容量上限，則從最舊的資料開始依序覆寫。）
＊4. 當數值超過門檻值設定模式所設定的空氣流量上限值、下限值的範圍時，系統會輸出警報。
＊5. 如使用其他廠牌的SD卡，建議使用可靠性與耐久性高的工業用SD卡 （SD規格或SDHC規格 （不支援SDXC規格）、Class 4以上的SLC或MLC快閃記憶體）。 請自行確認SD卡是否可動作。
＊6. 使用安裝磁鐵時，請設置在不會受到撞擊的部位。
＊7. 此連接線是用來連接T-分支接頭D6FZ-FC02。
＊8. 此附屬接頭為OMRON製的XW4B-02B1-H1。
＊2. 當內部記憶體的容量達到上限時，系統會自動將資料寫入SD記憶卡，並持續記錄至SD記憶卡的容量上限為止。
當內部記憶體的容量達到上限時，如未插入SD記憶卡，在設有寫入保護的情況下，系統將停止記錄（插入記憶卡SD後按下按鈕，便可將資料輸出至SD記憶卡。）
出廠時設定為持續記錄。如要變更記錄模式，請透過PC軟體進行變更。
＊3. 連結模式是指當內部記憶體的容量即將達到上限時，始終記錄最新的測量值。（一旦超過內部記憶體的容量上限，則從最舊的資料開始依序覆寫。）
＊4. 當數值超過門檻值設定模式所設定的空氣流量上限值、下限值的範圍時，系統會輸出警報。
＊5. 如使用其他廠牌的SD卡，建議使用可靠性與耐久性高的工業用SD卡 （SD規格或SDHC規格 （不支援SDXC規格）、Class 4以上的SLC或MLC快閃記憶體）。 請自行確認SD卡是否可動作。
＊6. 使用安裝磁鐵時，請設置在不會受到撞擊的部位。
＊7. 此連接線是用來連接T-分支接頭D6FZ-FC02。
＊8. 此附屬接頭為OMRON製的XW4B-02B1-H1。
＊9. HMC-SD291型預定於2022年3月底停止接單供應。
（單位：mm）
無指定寸法公差：公差等級IT16

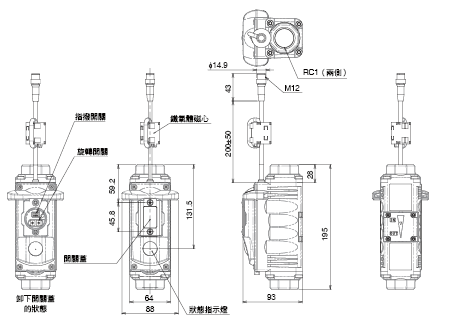

空氣流量感測器
D6FZ-FGS1000型

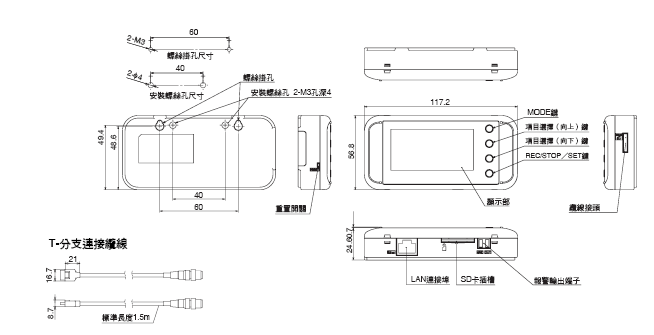

空氣流量站
D6FZ-FGX21型
T-分支接頭
D6FZ-FC02型
末端連接器
兩端連接器
安裝金具
D6FZ-FC03型
