KE1

產品特色

以組合結構來監控電力與漏電，一台即可完成！只需1台即可用於多迴路的量測

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

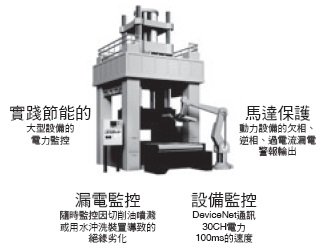

一台元件即可完成電力監控及漏電監控

［KE1-PGR1C-FLK型］

實施節能時必要的電力監控功能，以及監視電氣設備漏電狀況時必要的漏電監控功能，都只需這1台即可完成。

另外可依照您的需求增設CT/ZCT元件來進行多迴路量測，因此可供彈性化的擴充運用。

事先預防因漏電導致生產設備或生產線停止，繼而造成極大損失，這方面需求正逐漸升高。

而另一方面的需求，則是想導入以節能為目的的電力監控設備。

漏電量測/電力量測皆可於配電盤/分電盤進行，最符合欲投資單一硬體設備即可完成兩種量測的需求。
KE1型是業界首創能聰明地進行多迴路量測，滿足多迴路電力監控與漏電監控需求的商品。

3122_fe_1

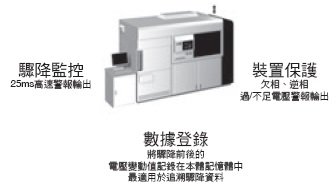

可記錄25ms驟降警報與電壓變動值

［KE1-PVS1C-FLK/KE1-VSU1B-FLK型］

製造半導體及液晶等的精密生產設備最令人擔憂的就是電壓驟降。
由於新興國家的電源系統不穩定，易發生電壓驟降導致設備停止或故障等令人困擾的問題。

使用KE1型即可偵測出驟降，並以25ms輸出警報。

不僅如此，還可將發生驟降前後1000ms的電壓變動值記錄於本體內部記憶體中，因此可確認驟降的異狀對品質的影響程度。

另外，其追溯資訊符合SEMI-F47標準，因此可有效活用於設備的養護。

3122_fe_2

本體

型號	元件類別	元件分類	電源電壓	通訊
KE1-PGR1C-FLK	電力/漏電監控元件	量測主機	AC100～240V	RS-485
KE1-PVS1C-FLK	電力/驟降監控元件	量測主機
KE1-VSU1B-FLK	驟降監控元件	功能子機
KE1-VAU1B-FLK	電壓/電流監控元件	功能子機
KE1-CTD8E	CT增設元件	CT增設子機	無須供應電源電壓(＊)	――
KE1-ZCT8E	ZCT增設元件	CT增設子機	無須供應電源電壓(＊)	――
KE1-DRT-FLK	DeviceNet通訊元件	通訊子機	AC100～240V	RS-485DeviceNet

＊無法單獨使用CT／ZCT增設元件。請務必搭配量測主機元件使用。
此外，CT／ZCT增設元件的電源供應自量測主機，因此無須另外配置電源線。

選購品（另售）

CT輸入時
變流器（CT）

型號	額定一次側電流	額定二次側電流	安裝
KM20-CTF-5A	5A	專用輸出	分離式
KM20-CTF-50A	50A
KM20-CTF-100A	100A
KM20-CTF-200A	200A
KM20-CTF-400A	400A
KM20-CTF-600A	600A
KM20-CTB-5A/50A	5A/50A		盤內固定型 (貫穿式)

註. 變流器（CT）未附連接CT用的纜線。

ZCT輸入時
零相變流器（相容型ZCT）

構造	室內貫穿型		室內分離型
額定電流	貫穿孔徑 (mm)	型號	貫穿孔徑 (mm)	型號
50A	φ21	OTG-L21	――	――
100A	φ30	OTG-L30	――	――
150A	――	OTG-L42	――	――
200A	φ42	OTG-L68	φ52	OTG-CN52
400A	φ68	OTG-L82	φ77	OTG-CN77
600A	φ82	OTG-L156	φ112	OTG-CN112
1,000A	φ156		――	――

構造	室外貫穿型		室外分離型
額定電流	貫穿孔徑 (mm)	型號	貫穿孔徑 (mm)	型號
50A	――	――	――	――
100A	φ30	OTG-LA30W	――	――
150A	――	――	φ36	OTG-CN36W
200A	――	――	――	――
400A	――	――	――	――
600A	――	――	――	――
1,000A	――	――	――	――

變流器（接地線專用）

構造	室內分離型
額定電流	貫穿孔徑 (mm)	型號
2A	φ22	K6ER-CN22

額定

機種		KE1-PGR1C- FLK (電力/漏電)	KE1-PVS1C- FLK(電力/驟降)	KE1-VSU1B- FLK(驟降)	KE1-VAU1B- FLK(電壓/電流)	KE1-CTD8E (CT增設)	KE1-ZCT8E 項目(ZCT增設)
適用相線迴路		單相2線式、單相3線式、三相3線式、三相4線式
電源	額定電源電壓	AC100～240V50/60Hz				――
	容許電源電壓範圍	額定電源電壓的85～110%				――
	電源頻率變動範圍	45～65Hz				――
	消耗電力	單獨10VA以下，最大連接時14VA以下		10VA以下
	停電校正方式	――	僅電壓量測功能可由雙電層電容器備援1.2秒以上		――
輸入	額定輸入電壓	AC100～480V單相2線式：線間電壓 AC100/200V單相3線式：相電壓/線間電壓 AC100～480V三相3線式：線間電壓 AC58～277/100～480V三相4線式：相電壓/線間電壓				――
	額定輸入電流 (CT)	5A、50A、100A、 200A、400A、600A 使用專用CT		――	5A、50A、100A、 200A、400A、600A 使用專用CT		――
	額定輸入電流 (ZCT)	50A、100A、 150A、200A 400A、600A 1000A	――				50A、100A、 150A、200A、 400A、600A、 1000A
	額定輸入電力	使用5ACT時：4kW 使用50ACT時：40kW 使用100ACT時：80kW 使用200ACT時：160kW 使用400ACT時：320kW 使用600ACT時：480kW		――		使用5ACT時：4kW 使用50ACT時：40kW 使用100ACT時：80kW 使用200ACT時：160kW 使用400ACT時：320kW 使用600ACT時：480kW	――
	額定輸入頻率	50Hz/60Hz				――
	輸入頻率變動範圍	45Hz～65Hz				――
	輸入漏電電流	1000mA	――				1000mA
	容許輸入電壓	額定輸入電壓的110%(連續)				――
	容許輸入電流	額定輸入電流的120%(連續)		――	額定電流的120%連續		――
	額定輸入負載	電壓輸入在0.5VA以下(電源部除外)				――
	額定輸入負載	電流輸入在0.5VA以下(各輸入)			――	電流輸入在 0.5VA以下 (各輸入)	――
時鐘	時鐘設定	2012～2099年(亦支援此期間內的閏年)				――
	時鐘精度	±1.5分/月(23℃的溫度下)				――
	時鐘備份保存期間	使用電子雙層電容器可備份達七天 (通電超過24小時，且斷電時溫度為23℃)				――
使用環境溫度		-10～+55℃(不可結冰結露)
貯存溫度		-25～+65℃(不可結冰結露)
使用環境濕度		相對溼度25～85%
存放溼度		相對溼度25～85%
高度		2000m以下
安裝環境		過電壓類別II、汙染度2、量測類別II
符合標準	KE1所有機種	EN61010-2-030(IEC61010-2-030) EN61326-1 工業電磁環境用途 UL61010-1 UL61010-2-030

性能

機種		KE1-PGR1C- FLK(電力/漏電)	KE1-PVS1C- FLK(電力/驟降)	KE1-VSU1B- FLK(驟降)	KE1-VAU1B- FLK(電壓/電流)	KE1-CTD8E (CT增設)	KE1-ZCT8E (ZCT增設)
精確度 (*1)	電壓	±1.0%FS±1digit 但Vtr間的電壓在相同條件下為±2.0%FS±1digit				――
	電流	±1.0%FS±1digit 但三相3線式的S相電流與單相3線式的N相電流在相同條件下為 ±2.0%FS±1digit		――	±1.0%FS±1digit 但三相3線式的S相電流與單相3線式的N相電流在相同條件下為 ±2.0%FS±1digit		――
	漏電電流	30～200mA： ±5%rdg±1digit 200～1000mA： ±1%FS±1digit	――				30～200mA： ±5%rdg±1digit 200～1000mA： ±1%FS±1digit
	電力 (有效電力、無效功率)	有效電力、無效功率 ±2.0%FS±1digit (功率因數＝1)		――		有效電力、無效功率 ±2.0%FS±1digit (功率因數＝1)	――
	頻率	±0.3Hz±1digit				――
	*功率因數(2)**	±5.0%FS (功率因數＝ 0.5～1～0.5 的範圍)		――		±5.0%FS (功率因數＝ 0.5～1～0.5 的範圍)	――
	溫度	――
溫度的影響(＊1)		±1.0%FS(在使用溫度範圍內，對環境溫度23℃、額定輸入、額定頻率、功率因數1時的量測值之相對比例)
頻率的影響(＊1)		±1.0%FS(在定格周波數±5Hz的範圍內，對環境溫度23℃、額定輸入、額定頻率、功率因數1時的量測值之相對比例)
高諧波的影響(＊1)		±0.5%FS(在環境溫度23℃、基本波的電流30% 且電壓含有率5%的條件下，讓第2、3、5、7、9、11、13次高諧波重疊時的誤差)
低值遮蔽電流設定值		額定輸入的0.1～19.9%範圍內每次可調整0.1%		――	額定輸入的0.1～19.9%範圍內每次可調整0.1%		――
低值漏電電流設定值		可從0.1mA～ 30.0mA 以0.1mA 為單位調整	――				可從0.1mA～ 30.0mA 以0.1mA 為單位調整
取樣週期		100ms(量測電壓為50Hz時)、83.3ms(量測電壓維60Hz時)
絕緣阻抗		絕緣阻抗值20MΩ(DC500V)
耐電壓		共通：2000V 1分鐘施加電壓位置：所有端子與外殼之間 KE1-PGR1C-FLK型：所有電源端子與所有RS-485、電晶體、繼電器輸出端子之間所有電源端子與所有電流、電壓、漏電輸入端子間所有電流、電壓、漏電輸入端子與所有RS-485、繼電器、電晶體輸出端子之間 KE1-PVS1C-FLK型：所有電源端子與所有RS-485、電晶體、繼電器輸出端子之間所有電源端子與所有電流、電壓輸入端子間所有電流、電壓輸入端子與所有RS-485、繼電器、電晶體輸出端子之間 KE1-VSU1B-FLK型：所有電源端子與所有RS-485、繼電器輸出端子之間所有電源端子與所有電壓輸入端子之間所有電壓輸入端子與所有RS-485、繼電器輸出端子之間 KE1-VAU1B-FLK型：所有電源端子與所有RS-485、繼電器輸出端子之間所有電源端子與所有電流、電壓輸入端子間所有電流、電壓輸入端子與所有RS-485、繼電器輸出端子之間 KE1-CTD8E型：所有電流輸入端子與所有繼電器輸出端子之間 KE1-ZCT8E型：所有漏電輸入端子與所有繼電器輸出端子之間
耐振動性		單側振幅0.35mm、加速度50m/s² 振動數10～55Hz、3軸方向各掃描5min/1次×10次
耐衝擊		150m/s²上下、左右、前後6個方向各3次
重量		約230ｇ
記憶體保護		非揮發性記憶體，寫入次數：100萬次
事件輸入	輸入點數	――
	無電壓輸入	――
	有電壓輸入	――
溫度輸入	熱敏電阻輸入	――
溫度輸入	適用熱敏電阻	――
組合		連接KM1-EMU8A-FLK型即可支援7點事件輸入，1點溫度輸入		――
電晶體輸出	輸出點數	開路集極接點(OUT2)		――
	輸出容量	DC30V、30mA		――
	ON 殘留電壓	1.2V以下		――
	OFF時漏電流	100μA以下		――
	整體耗電量脈衝輸出	達到設定的脈衝輸出單位的電量時會輸出1脈衝 [1、10、100、1K、2K、5K、 10k、20k、50k、100k(W·h)]		――
	警報輸出	依設定的警報輸出門檻值輸出警報		――
	警報復歸方法	僅自動復歸		――
繼電器輸出	輸出點數	a接點1點 (OUT1)	――	a接點1點 (OUT1)	a接點2點 (OUT1、OUT2)	a接點1點(OUT1)
	額定負載	電阻負載 AC250V3A DC30V3A 電感負載 (cosφ=0.4,L/ R=7ms) AC250V1A DC30V1A	――	電阻負載AC250V3A DC30V3A 電感負載(cosφ＝0.4、 L/R＝7ms) AC250V1A DC30V1A		電阻負載AC125V3A DC30V3A
	機械壽命	1000萬次	――	1000萬次		500萬次以上
	電氣壽命	5萬次以上 (額定負載、開閉頻率 1,800次/h)	――	5萬次以上 (額定負載、開閉頻率 1,800次/h)		20萬次以上 (額定負載、開閉頻率 1,800次/h)
	故障率 P級	DC5V10mA (開閉頻率120 次/min時)	――	DC5V10mA (開閉頻率120次/min時)
	警報輸出	依警報設定值將輸出ON/OFF	――	依警報設定值將輸出ON/OFF
	復歸方式	僅自動復歸	――	僅自動復歸
半導體繼電器輸出	輸出點數	――	MOSFET1點 (OUT1)	MOSFET1點 (OUT2)	――
	最大負載電壓	――	峰值AC/DC24V		――
	連續負載電流	――	峰值AC/DC80mA		――
	ON電阻	――	Max15Ω		――
	開路時漏電流	――	Max1nA		――
	警報輸出	――	依警報設定值將輸出ON/OFF		――
	復歸方式	――	僅自動復歸		――
通訊	通訊協定	通訊協定切換OFF:CompoWay/FON:Modbus
	元件No.設定	CompoWay/F:0～99、Modbus:1～99 將節點No.設定為0的狀態下，透過開關操作將通訊協定切換成Modbus時，節點No.設定值會自動變更為1。
	通訊項目	請參閱KM1/KE1型通訊手冊(SGTE-719)
RS-485	同步方式	非同步方式				――
	通訊速度	9600bps、19200bps、38400bps				――
	傳送代碼	CompoWay/F：ASCIIModbus：二進制				――
	資料位元	CompoWay/F：7bit、8bitModbus：8bit				――
	停止位元	CompoWay/F：1bit、2bit Modbus：有同位元時為1bit、無同位元時為2bit				――
	奇偶	無、偶數、奇數				――
	最大通訊距離	500m				――
	最大連接台數	CompoWay/F：31台Modbus：99台				――
USB		符合USB規格Ver.1.1
斷電保持		設定資料、警報記錄、記錄資料、備份資料	設定資料、警報記錄、記錄資料、備份資料、驟降紀錄	設定資料、警報記錄、記錄資料、驟降紀錄	設定資料、警報記錄、記錄資料	設定資料、警報記錄、備份資料	設定資料、警報記錄
接頭插拔次數		25次

＊1. 符合JISC1111標準、不含專用CT的誤差、環境溫度23℃、額定輸入、額定頻率、支援高諧波第2、3、5、7、9、11、13次。
＊2. 功率因數算式：功率因數＝有效電力/皮相電力

3122_sp_1

保護功能

機種		KE1- PGR1C-FLK (電力/漏電)	KE1- PVS1C-FLK (電力/驟降)	KE1- VSU1B-FLK (驟降)	KE1- VAU1B-FLK (電壓/電流)	KE1-CTD8E (CT增設)	KE1-ZCT8E (ZCT增設)
電壓監控	警報門檻值 (過電壓/電壓不足)	0.0～12100.0V				――
	動作特性	±1.0%FS±1digit 但Vtr間的電壓在相同條件下為±2.0%FS±1digit				――
	警報ON延遲 (過電壓/電壓不足)	0.1～10.0s				――
	動作時間特性	±0.2s				――
	警報延遲 (過電壓/電壓不足)	0.0～2200.0V				――
	復歸時間	固定0.5s				――
	復歸時間特性	±0.2s				――
電流監控	警報門檻值 (過電流/不足電流)	0.0～6000.0A		――	0.0～6000.0A		――
	動作特性	±1.0%FS±1digit 但假設三相3線式的S相電流與單相3線式的N相電流在相同條件下為 ±2.0%FS±1digit		――	±1.0%FS±1digit 但假設三相3線式的S相電流與單相3線式的N相電流在相同條件下為 ±2.0%FS±1digit		――
	警報ON延遲 (過電流/不足電流)	0.1～10.0s		――	0.1～10.0s		――
	動作時間特性	±0.2s		――	±0.2s		――
	警報延遲 (過電流/不足電流)	0.0～1000.0A		――	0.0～1000.0A		――
	復歸時間	固定0.5s		――	固定0.5s		――
	復歸時間特性	±0.2s		――	±0.2s		――
有效電力監控	警報門檻值 (上限/下限)	-120000000～ 120000000W		――		-120000000～ 120000000W	――
	動作特性	±2.0%FS±1digit		――		±2.0%FS ±1digit	――
	警報ON延遲 (上限/下限)	0.5～10.0.s		――		0.5～10.0s	――
	動作時間特性	±0.2s		――		±0.2s	――
	警報延遲 (上限/下限)	0～24000000W		――		0～ 24000000W	――
	復歸時間	固定0.5s		――		固定0.5s	――
	復歸時間特性	±0.2s		――		±0.2s	――
無效功率監控	警報門檻值 (上限/下限)	-120000000～ 120000000W		――		-120000000～ 120000000W	――
	動作特性	±2.0%FS±1digit		――		±2.0%± 1digit	――
	警報ON延遲 (上限/下限)	0.5～10.0s		――		0.5～10.0s	――
	動作時間特性	±0.2s		――		±0.2s	――
	警報延遲 (上限/下限)	0～24000000W		――		0～ 24000000W	――
	復歸時間	固定0.5s		――		固定0.5s	――
	復歸時間特性	±0.2s		――		±0.2s	――
功率因數監控	警報門檻值	-1.00～1.00		――		-1.00～1.00	――
	動作特性	±5.0%FS (功率因數＝ 0.5～1～0.5 的範圍)		――		±5.0%FS (功率因數＝ 0.5～1～0.5 的範圍)	――
	警報ON延遲	0.5～10.0s		――		0.5～10.0s	――
	動作時間特性	±0.2s		――		±0.2s	――
	警報延遲	0.00～1.00		――		0.00～1.00	――
漏電監控	漏電比較値	30～ 1000mA	――				30～ 1000mA
	動作特性	±5%rdg ±1digit (30～200mA) ±1%FS ±1digit (200～ 1000mA)	――				±5%rdg ±1digit (30～200mA) ±1%FS ±1digit (200～ 1000mA)
	漏電動作時間	0.1～20.0s	――				0.1～20.0s
	動作時間特性	±0.2s	――				±0.2s
	復歸條件	動作值的95%	――				動作值的95%
	復歸時間	固定0.5s	――				固定0.5s
驟降監控	驟降偵測電壓	――	0～480.0V		――
	偵測電壓容許差	――	±2.5%FS±1digit		――
	驟降持續時間	――	無備援：0.02～0.2s		――
	驟降持續時間	――	有備援：0.02～1.00s		――
	繼電器輸出動作時間精確度	――	±5ms		――
欠相監控	欠相偵測條件	(各相電壓與平均電壓的最大差)÷平均電壓×100≦85%				――
	動作特性	±1.0%FS±1digit 但Vtr間的電壓在相同條件下為±2.0%FS±1digit				――
	動作時間	0.1s				――
	動作時間特性	±0.2s				――
	復歸條件	不平衡率低於13%				――
	復歸時間	固定0.5s				――
	復歸時間特性	±0.2s				――
逆相監控	逆相偵測條件	電壓相序變化後的狀態持續0.1s以上				――
	動作時間	0.1s				――
	動作時間特性	±0.2s				――
	復歸條件	位相偏移在±45°以內				――
	復歸時間	固定0.5s				――
	復歸時間特性	±0.2s				――

專用CT
變壓器（CT）

構造	分離式						貫穿型
項目型號	KM20- CTF-5A	KM20- CTF-50A	KM20- CTF-100A	KM20- CTF-200A	KM20- CTF-400A	KM20- CTF-600A	KM20- CTB-5A/50A
一次側額定電流	5A	50A	100A	200A	400A	600A	5A/50A
二次線圈	3,000轉				6,000轉	9,000轉	3,000轉
適用頻率	10Hz～5kHz
絕緣阻抗	輸出端子與外殼之間：50MΩ min. (at 500 VDC)
耐電壓	輸出端子與外殼之間：AC2,000V 1 分
保護元件	7.5V 夾鉗元件
容許裝卸次數	100 次
可裝設的電線徑	φ7.4mm以下	φ8.5mm以下	φ11mm以下	φ24mm以下	φ35.5mm以下		φ8.4mm以下
使用溫溼度範圍	-20～+60℃ 85 %以下(但不得結露)
存放溫溼度範圍	-30～+65℃ 85 %以下(但不得結露)

註. 請使用600V以下低壓專用CT。

一般規格

項目	規格
額定電源電壓	AC100～240V50/60Hz
容許電壓範圍	額定電源電壓的85～110%
消耗電力(最大負載時)	6VA以下
消耗電流(DeviceNet電源)	45mA以下(DC24V)
耐振動	10～55Hz10m/s²3軸方向2h
耐衝擊	單側振幅0.35mm、加速度50m/s² 振動數10～55Hz、3軸方向各掃描5min/1次×10次
耐電壓	2,000V1分鐘所有端子與外殼之間所有電源端子與所有溫度輸入端子、RS-485、USB、DeviceNet、電晶體輸出端子之間
絕緣阻抗	20MΩmin.(at500VDC)
使用環境溫度	-10～+55℃(但不得結露或結冰)
使用環境濕度	相對溼度25～85%
使用存放環境溫度	-25～+65℃(但不得結露或結冰)
尺寸	45(W)×90(H)×110(D)mm(不含凸出部分)
記憶體保護	EEPROM(非揮發性記憶體)寫入次數：100萬次
重量	約170g

變壓器（CT）專用纜線

型號	KM20-CTF-CB3
纜線長度	3m

註. 請使用本公司指定的CT專用連接電纜。

專用ZCT
零相變壓器（相容型ZCT）

構造	室內貫穿型
型號	OTG-L21	OTG-L30	OTG-L42	OTG-L68	OTG-L82	OTG-L156
額定電流	50A	100A	200A	400A	600A	1,000A
貫穿孔徑	φ21	φ30	φ42	φ68	φ82	φ156
額定電壓	AC600V以下50/60Hz單相/三相
輸出端子的極性	有(請將變壓器輸出端子k連接5號7號、I連接6號8號。)
2次側連接	端子(附測試端子kt、lt)
絕緣阻抗	100MΩ以上(充電金屬部與接地線之間)
耐電壓	AC2,200V50/60Hz1min(充電金屬部與接地線之間)
使用環境溫度	-10～+60℃(不可結冰)
使用環境濕度	45～85%RH
重量	約90g	約130g	約230g	約480g	約700g	約6.6kg

構造	室內分離型			室外貫穿型	室外分離型
型號	OTG-CN52	OTG-CN77	OTGCN112	OTG-LA30W	OTG-CN36W
額定電流	200A	400A	600A	100A	150A
貫穿孔徑	φ52	φ77	φ112	φ30	φ36
額定電壓	AC600V以下50/60Hz單相/三相
輸出端子的極性	有(請將變壓器輸出端子k連接5號7號、I連接6號8號。)
2次側連接	端子(附測試端子kt、lt)			導線l＝500	導線l＝450
絕緣阻抗	100MΩ以上(充電金屬部與接地線之間)
耐電壓	AC2,200V50/60Hz1min(充電金屬部與接地線之間)
使用環境溫度	-10～+60℃(不可結冰)
使用環境濕度	45～85%RH
重量	約1.3kg	約2.5kg	約3.5kg	約140g	約650g

註. 請使用600V以下低壓專用ZCT。

變壓器（接地線專用）

構造	室內分離型
型號	K6ER-CN22
額定電流	2A
貫穿孔徑	φ22
額定電壓	AC600V以下 50/60Hz 單相/三相
輸出端子的極性	有(請將變壓器輸出端子k連接5號7號、I連接6號8號。)
2次側連接	導線 l＝150、內附纜線 3,000mm
絕緣阻抗	100MΩ以上(核心-輸出導線之間)
耐電壓	AC1,000V 50/60Hz 1min (核心-輸出導線之間)
使用環境溫度	-10～+60℃ (不可結冰)
使用環境濕度	80%RH以下
重量	約65g

（單位：mm）

本體

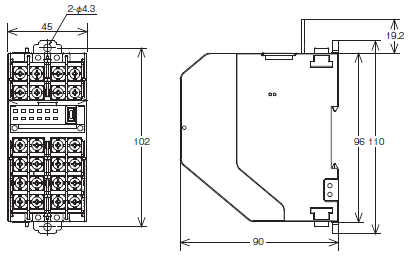

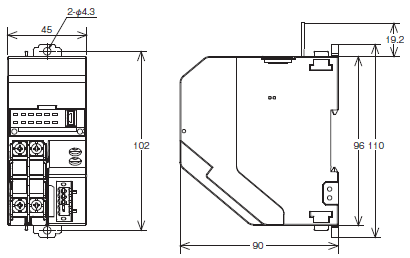

KE1-PGR1C-FLK/PVS1C-FLK/VSU1B-FLK/

VAU1B-FLK/CTD8E/ZCT8E型
3122_dm_1

KE1-DRT-FLK型

分離式變流器（CT）

KM20-CTF-5A型
3122_dm_3

KM20-CTF-50A型
3122_dm_4

KM20-CTF-100A型
3122_dm_5

KM20-CTF-200A型
3122_dm_6

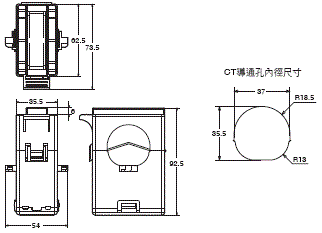

KM20-CTF-400A/600A型

貫穿式變流器（CT）

KM20-CTB-5A/50A型

CT專用纜線

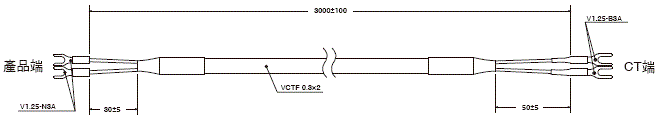

KM20-CTF-CB3型（專用CT纜線）

零相變壓器（相容型ZCT）

室內貫穿型

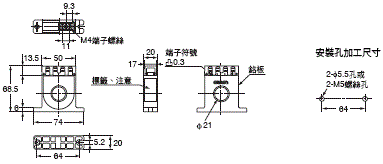

OTG-L21型（50A）
3122_dm_10
室內貫穿型

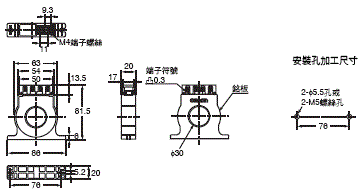

OTG-L30型（100A）

室內貫穿型

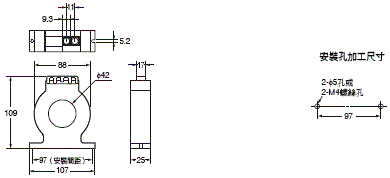

OTG-L42型（200A）

室內貫穿型

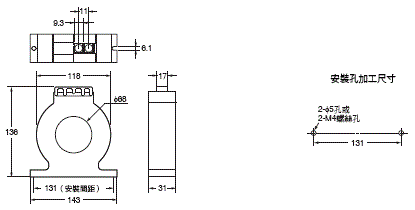

OTG-L68型（400A）

室內貫穿型

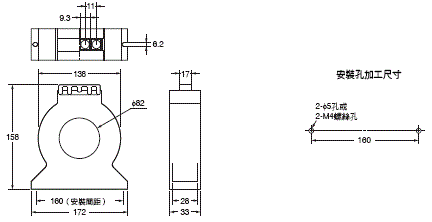

OTG-L82型（600A）

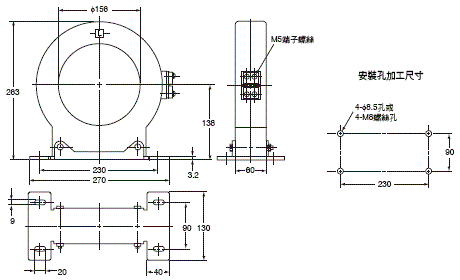

室內貫穿型

OTG-L156型（1,000A）

室內分離型

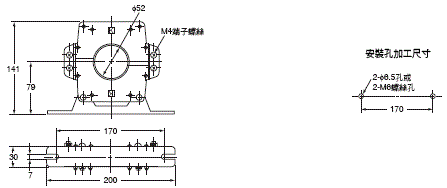

OTG-CN52型（200A）

室內分離型

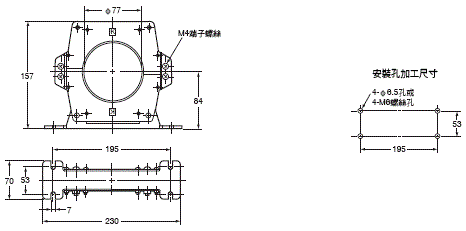

OTG-CN77型（400A）

室內分離型

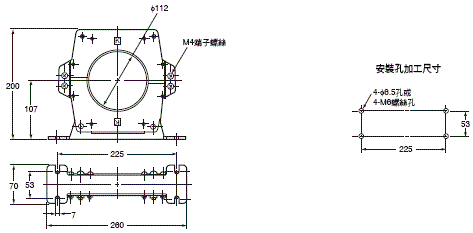

OTG-CN112型（600A）

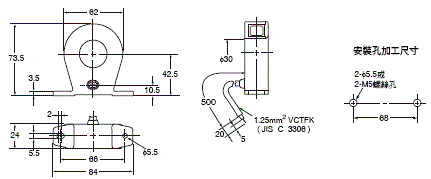

室外貫穿型

OTG-LA30W型（100A）

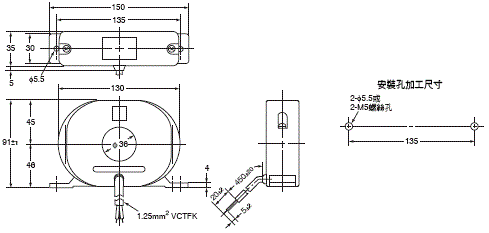

室外分離型

OTG-CN36W型（150A）

變壓器（接地線專用）

室內分離型

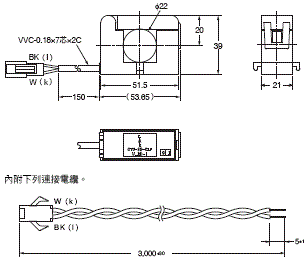

K6ER-CN22型（2A）
3122_dm_21
通訊轉換器

K3SC-10型
3122_dm_22

註. 亦可安裝於鋁軌上。

鋁軌

PFP-100N型
PFP-50N型
3122_dm_23

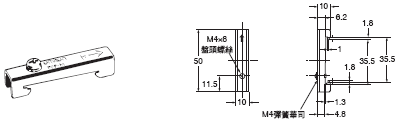

固定金具（端板）

PFP-M型
