KM1

業界首創！雙系統一併量測

空調與照明混合供電的配電盤也只需一台即可一併量測。

最多可一併量測36組迴路

CT增設單元增設想要量測的數量

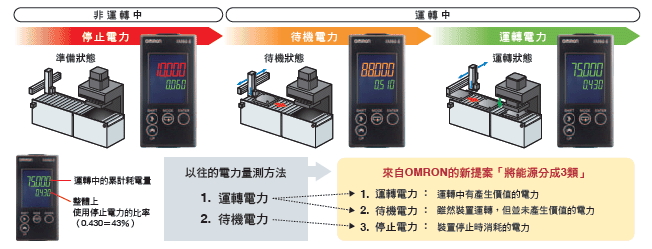

能源分類功能KM50-E型、KM1型共通

將電力分類為停止電力／待機電力／運轉電力，清楚掌握改善空間

可判別並抽出裝置的運轉、待機、停止電力與時間

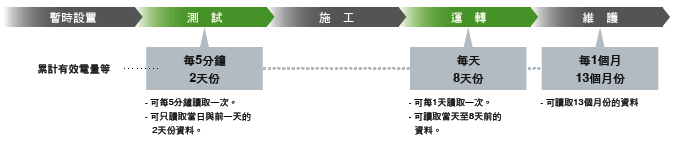

記錄功能 KM50-C/E型、KM1型共通

於裝設測試及運轉時發揮效果

可按每5分鐘、每小時、每天，每月將各項量 測值記錄儲存於本體中 配合用途進行分析，從設置到設備維護皆可 協助有效運用。

一台兩種功用的加值（+α）量測 [KM50-C/E型、KM1型共通]

可視化有助於設備維護

多樣化的輸出功能可將維護時期 可視化。

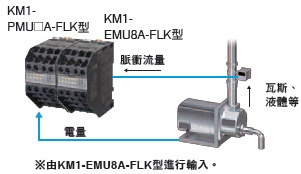

透過脈衝/溫度輸入單元將電力能耗可視

藉由脈衝輸入同時測量流量、生產量與溫度輸入等生 產資訊。亦可搭配電力資料，將電力能耗可視化。

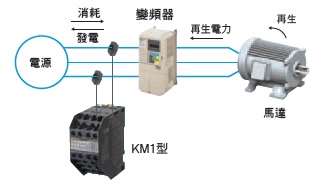

發電效果也能可視化

其他可同時量測的項目

本體

選購品（另售）

分離型＊/盤內固定型比流器（CT）

比流器（CT）專用纜線

KM型系列共通相關機器（另售）

連接PC時

本體

額定

性能

機種		主機單元		子機單元
		KM1-PMU2A-FLK (電力雙系統)	KM1-PMU1A-FLK (電力)	KM1-EMU8A-FLK (脈衝/溫度)	KE1-CTD8E (CT增設)
精確度 (＊1)	電壓	±1.0%FS±1digit 但Vtr間的電壓在相同條件下為±2.0%FS±1digit		――
	電流	±1.0%FS±1digit 但三相3線式的S相電流與單相3線式的N相電流在相同條件 下為±2.0%FS±1digit		――	±1.0%FS±1digit 但三相3線式的S相電流與單相3線式的N相電流在相同條件下 為±2.0%FS±1digit
	電力 (有效電力、無效電力)	有效電力、無效電力 ±2.0%FS±1digit (功率因數＝1)		――	有效電力、無效電力 ±2.0%FS±1digit (功率因數 ＝1)
	頻率	±0.3Hz±1digit		―
	功率因數(＊2)	±5.0%FS (環境溫度23℃、額定輸入、額定頻率、功率因數＝0.5～1～0.5的範圍)		――	±5.0%FS (環境溫度23℃、 額定輸入、額定頻率、功率因數＝0.5～1～0.5的範圍)
	溫度	――		通電經過2小時後為±5℃ (根據周邊環境溫度進行修正後)	――
溫度的影響		±1.0%FS (在使用溫度範圍內，對環境溫度23℃、額定輸 入、額定頻率、功率因數1時的量測值之相對比率)		±1.0%FS (在使用溫度範圍內，對環境溫度23℃ 時的量測值之相對比率)	±1.0%FS (在使用溫度範圍內，對環境溫度23℃、額定輸入、額定頻率、功率因數1時的量測值之相對比率)
頻率的影響		±1.0%FS (在額定頻率±5Hz的範圍內，對環境溫度 23℃、額定輸入、額定頻率、功率因數1時的量測值之相對比率)		――	±1.0%FS (在額定頻率 ±5Hz的範圍內，對環境溫度23℃、額定輸入、額定頻率、功率因數1時的量測值之相對比率)
高諧波的影響		±0.5%FS (在環境溫度23℃、相對於基本波的電流30%且 電壓5%的含有率下，讓第2、3、5、7、9、11、13次高諧波重疊時的誤差)		――	±0.5%FS (在環境溫度 23℃、相對於基本波的電流30%且電壓5%的含有率下， 讓第2、3、5、7、9、11、 13次高諧波重疊時的誤差)
Low-Cut電流設定值		額定輸入的0.1～19.9%範圍內每次可調整0.1%		――	額定輸入的0.1～19.9%範圍內每次可調整0.1%
取樣週期		100ms (量測電壓為50Hz時)、 83.3ms (量測電壓為60Hz時)、		100ms	100ms (量測電壓為50Hz時)、 83.3ms (量測電壓為60Hz時)
絕緣阻抗		絕緣阻抗值 20MΩ (DC500V)
耐電壓		共通：2000V 1分鐘施加電壓位置：所有端子與外殼之間 KM1-PMU1A-FLK型 ： 所有電源端子與所有RS-485、USB、電晶體輸出端子間 所有電源端子與所有電流、電壓輸入端子間 所有電流、電壓輸入端子與所有RS-485、USB、電晶體輸出端子間 KM1-PMU2A-FLK型 ： 所有電源端子與所有RS-485、USB、電晶體輸出端子間 所有電源端子與所有電流、電壓輸入端子間 所有電流、電壓輸入端子與所有RS-485、USB、電晶體輸出端子間 所有電流、電壓輸入端子1與所有電壓輸入端子2間 KM1-EMU8A-FLK型 ： 所有電源端子與所有溫度輸入端子、RS-485、USB、電晶體輸出端子間 KE1-CTD8E型 ： 所有電流輸入端子與所有USB、繼電器輸出端子間
耐振動性		單側振幅 0.35mm、加速度 50m/s2 振動数 10～55Hz、3軸方向各掃描 5min/1回×10回
耐衝擊		150m/s2 上下、左右、前後6方向、各3回
重量		約230g
記憶體保護		非揮發性記憶體，寫入次數：100萬次
事件輸入	輸入點數	――		7點	――
	無電壓輸入	――		ON時的電流：15mA以下 ON時的殘留電壓：8V以下 OFF時的漏電流1.5mA以下	――
	有電壓輸入	――		H等級： DC4.75～30V L等級： DC0～2V 輸入阻抗： 約2kΩ	――
	最小輸入時間	――		5ms	――
溫度輸入	熱敏電阻輸入	―――		1點	――
	適用熱敏電阻	――		E52-THE5A 色碼(藍)： -50～50℃ 色碼(黑)： 0～100℃	――
組合		連接KM1-EMU8A-FLK型即可支援7點事件輸入，1點溫度輸入		――
電晶體輸出	輸出點數	開路集極3點(OUT1、OUT2、OUT3)共用端子			――
	輸出容量	DC30V、30mA			――
	ON 殘留電壓	1.2V以下			――
	OFF時 漏電流	100μA以下			――
	累計耗電量 脈衝輸出	達到設定的脈衝輸出單位的電量時會輸出1脈衝 [1、10、100、1K、2K、5K、10k、20k、50k、100k (W・h) ]			――
	警報輸出	依設定的警報輸出門檻值輸出警報			――
	復歸方式	僅自動復歸			――
繼電器 輸出	輸出點數	――			a接點 1點(OUT1)
	額定負載	――			電阻負載 AC125V3A DC30V3A
	機械壽命	――			500萬次以上
	電氣壽命	――			20萬次以上(額定負載開閉頻率1,800次/h)
	故障率 P水準	――			DC5V10mA (開閉頻率120次/min時)
	警報輸出	――			依警報設定值將輸出ON/OFF
	復歸方式	――			僅自動復歸
RS-485	通訊協定	通訊協定切換：CompoWay/F、Modbus
	同步方式	非同步方式
	節點編號設定	CompoWay/F：0～99、Modbus：1～99 若在節點編號設為0的狀態下操作開關 將通訊協定切換成Modbus，節點編號設定值將自動變更為1。
	通訊速度	9600bps、19200bps、38400bps
	傳送代碼	CompoWay/F：ASCII Modbus：二進制
	資料位元(＊)	CompoWay/F：7bit、8bit Modbus：8bit
	停止位元(＊)	CompoWay/F：1bit、2bit Modbus：有同位元時為1bit、無同位元時為2bit
	奇偶	無、偶數、奇數
	最大通訊距離	500m
	最大連接台數	CompoWay/F：31台 Modbus：99台
	通訊項目	參閱各種通訊規格說明書
USB		符合USB規格Ver.1.1
斷電保持		設定資料 累計耗電量(每5分鐘儲存一次資料於內部記憶體)
接頭插拔次數		25次



＊1. 符合JISC1111標準、不含專用CT的誤差、環境溫度23℃、額定輸入、額定頻率、支援高諧波第2、3、5、7、9、11、13次。

＊2. 功率因數算式：功率因數＝有效電力/視在電力

＊3.若已變更為Modbus，則設定值也可能隨之變更。切換DIP開關時請確認設定內容。

比流器（CT）

比流器（CT）專用纜線

DeviceNet通訊單元（KE1-DRT-FLK型）

DeviceNet通訊規格

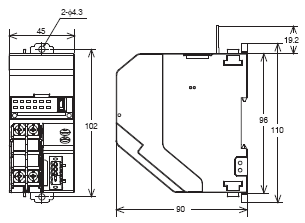

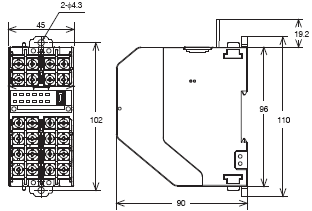

本體

分離型比流器（CT）

盤內固定型比流器（CT）貫穿型

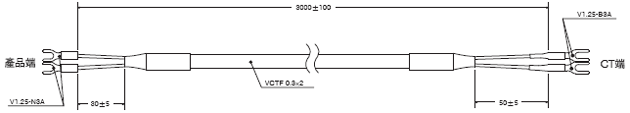

CT專用纜線

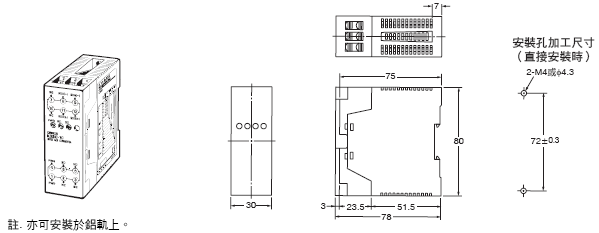

通訊轉換器（RS-485/USB轉換器） KM型系列共通
