可按每5分鐘、每小時、每天，每月將各項量測值記錄儲存於本體中。
配合用途進行分析，從設置到設備維護皆可協助有效運用。
KM50-C
產品特色
On-Panel安裝／有顯示器的低成本電量計，節能分析支援及高精度量測。

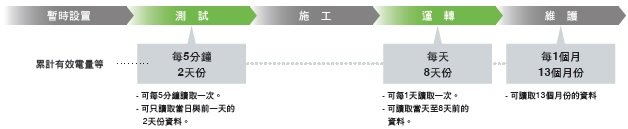

記錄功能 [KM50-C/E型、KM1型共通]
於裝設測試及運轉時發揮效果
一台兩種功用的加值（+α）量測 [KM50-C/E型、KM1型共通]
不僅能執行其他量測機器的任務，更能省成本、省空間
可視化有助於設備維護
多樣化的輸出功能可將維護時期可視化。

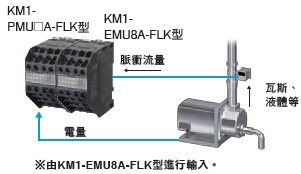

透過脈衝/溫度輸入單元將電力能耗可視化
藉由脈衝輸入同時測量流量、生產量與溫度輸入等生產資訊。
亦可搭配電力資料，將電力能耗可視化。

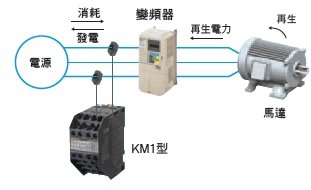

發電效果也能可視化
同時測量耗電與再生電力，將發電效果可視化。
其他可同時量測的項目
累計再生電力／累計無效／金額換算／CO2換算／流量／簡單溫度
本體
KM50-C型 智慧電量監控器
| 型號 | 適用迴路 | 電源電壓 | 形狀 | 通訊 | 通訊協定 |
|---|---|---|---|---|---|
| KM50-C1-FLK |
單相2線 AC100～240V AC100/200V AC100～240V |
共用量測輸入電壓 AC100～240V |
48 (H) X48 (W) X84 (D) | RS-485 |
CompoWay/F： 通訊節點數31台 通訊節點數99台 |
分離型比流器（CT）＊
| 種類 | 型號 | 額定一次側電流 | 額定二次側電流 | 安裝 |
|---|---|---|---|---|
| 分離型比流器(CT) | KM20-CTF-5A | 5A | 専用輸出 | 分離型 |
| KM20-CTF-50A | 50A | |||
| KM20-CTF-100A | 100A | |||
| KM20-CTF-200A | 200A | |||
| KM20-CTF-400A | 400A | |||
| KM20-CTF-600A | 600A |
註. 分離型比流器（CT）未隨附CT連接用電纜線。
＊KM20-CTF-[][][]型不適用於KM100型。
分離型比流器（CT）專用纜線
| 品名 | 型號 | 規格 |
|---|---|---|
| 分離型比流器(CT) | KM20-CTF-CB3 | 3m纜線 |
註. 請使用本公司指定的CT連接電纜線，或使用J.S.T生產的壓接端子 1.25-B3A、AWG22電線。
安裝金具（鋁軌安裝型／磁鐵安裝型）
| 型號 | 規格 |
|---|---|
| KM50-OPT-ED1 * | 鋁軌安裝 |
| KM50-OPT-EM1 * | 磁鐵安裝 |
| KM50-OPT-CD1 | 鋁軌安裝 |
＊可安裝1台KM50-E型或2台KM50-C型。
本體
額定
| 型號 | KM50-C | |
|---|---|---|
| 適用回路 | 單相2線式/單相3線式/三相3線式 | |
| 額定電源電壓 | AC100～240V 50/60Hz電源電壓、量測電壓輸入共用(端子編號6 7) | |
| 允許電源電壓範圍 | 額定電源電壓的85～110% | |
| 頻率變動範圍 | 45～65Hz | |
| 消耗電力 | 7VA以下 | |
| 額定輸入 | 額定輸入電壓 | AC100～240V [單相2線式]：線間電壓 AC100/200V [單相3線式]：相電壓/線間電壓 AC100～240V [三相3線式]：線間電壓 |
| 額定輸入電流 | 5A/50A/100A/200A/400A/600A (專用CT的一次側電流值)＊ | |
| 額定頻率 | 50/60Hz | |
| 額定輸入電力 | 使用5ACT時 ：2kW 使用50ACT時 ：20kW 使用100ACT時：40kW 使用200ACT時：80kW 使用400ACT時：160kW 使用600ACT時：240kW |
|
| 容許輸入電壓 | 額定輸入電壓的110% (連續) | |
| 容許輸入電流 | 額定輸入電流的120% (連續) | |
| 額定輸入負載 | 電壓輸入在0.5VA以下(電源部除外) 電流輸入在0.5VA以下(各輸入) |
|
| 時間 | 2010～2099年的範圍內(支援閏年設定) 精度：±1.5分/月(23℃ 的溫度下) |
|
| 時間備份保存期間 | 3天(斷電時)(23℃ 的溫度下) | |
| 使用環境溫度 | -10～+55℃ (不可結冰結露) | |
| 保存環境溫度 | -25～+65℃ (不可結冰結露) | |
| 使用環境濕度 | 相對濕度 25～85% | |
| 保存環境濕度 | 相對濕度 25～85% | |
| 高度 | 2000m以下 | |
| 安裝環境 | 過電壓類別、量測類別：II、 污染度：2 | |
＊專用CT的二次側電流為專用輸出訊號。
性能
| 型號 | KM50-C | ||
|---|---|---|---|
| 精確度＊1 | 電壓 | ±1.0%F.S.±1digit (環境溫度23℃、額定輸入、額定頻率) 但三相3線式的Vtr間電壓與單相3線式的Vrs間電壓在相同條件下為±2.0%F.S.±1digit |
|
| 電流 | ±1.0%F.S.±1digit (環境溫度23℃、額定輸入、額定頻率) 但三相3線式的S相電流與單相3線式的N相電流在相同條件下為±2.0%F.S.±1digit |
||
| 有效電力 無效電力 |
±2.0%F.S.±1digit (環境溫度23℃、額定輸入、額定頻率，功率因數1時) 無效電力算式：無效電力＝v×i×sinθ ＊v代表電壓的瞬間值，i代表電流的瞬間值。 θ為電壓與電流的相位差 |
||
| 頻率 | ±0.3Hz±1digit (環境溫度23℃、額定輸入、額定頻率) | ||
| 功率因數 | ±5.0%F.S.±1digit (環境溫度23℃、額定輸入、額定頻率，功率因數＝0.5～1～0.5的範圍時) 功率因數算式：功率因數＝有效電力/皮相電力 ＊皮相電力＝√(有效電力)2 +(無效電力)2 |
||
| 温度 | 通電經過2小時後為±5℃ (根據周邊環境進行修正後) | ||
| Low-Cut電流設定值 | 額定輸入的0.1～19.9% (刻度為0.1%) | ||
| 取樣週期 | 100ms (量測電壓為50Hz時)、83.3ms (量測電壓為60Hz時) | ||
| 溫度的影響 ＊1 |
±1.0%F.S.±1digit (在使用溫度範圍內，對環境溫度23℃、額定輸入 、額定頻率、功率因數1時的電力比率) |
||
| 頻率的影響 ＊1 |
±1.0%F.S.±1digit (在額定頻率±5Hz的範圍內、環境溫度23℃、額定輸入 、功率因數1時的電力比率) |
||
| 高諧波的影響 ＊1 |
±0.5%F.S.±1digit (在環境溫度23℃、相對於基本波的電流30%且電壓5%的含有率下， 讓第2、3、5、7、9、11、13次高諧波重疊時的誤差) |
||
| 絕緣阻抗 | 1)所有電流、電壓輸入與所有RS-485、OUT1、事件輸入、輸出入COM間：20MΩ min. (at 500 VDC) 2)所有電力迴路與前方外殼間：20MΩ min. (at 500 VDC) |
||
| 耐電壓 | 1)所有電流、電壓輸入與所有RS-485、OUT1、事件輸入、輸出入COM間：AC2,800V 1分鐘 2)所有電力迴路與前方外殼間：AC2,800V 1分鐘 |
||
| 耐振動 | 單側振幅：0.35mm、加速度：50m/s2、振動數：10～150Hz 3軸方向各掃描8min×10次 |
||
| 耐衝撃 | 150m/s2 上下、左右、前後6方向各3次 | ||
| 本體重量 | 約150g (僅本體) | ||
| 保護構造 | 前方：IP66 (安裝於面板時)、後方外殼：IP20、端子部：IP00 | ||
| 記憶體保護 | EEPROM (非揮發性記憶體)寫入次數：100萬次 | ||
| 適合規格 | EN61010-1 (IEC61010-1)、EN61326-1 (IEC61326-1)、UL61010-1、CAN/CSA-C22.2 No.61010-1 | ||
| 事件輸入 | 輸入點數 | 事件輸入2點與OUT1共通的共用端子 | |
| 有電壓輸入 | H等級：DC4.75～30V L等級：DC0～2V 輸入阻抗：約2kΩ |
||
| 無電壓輸入 | ON電阻 ：1kΩ以下 OFF電阻：100kΩ以上 ON時殘留電壓：8V以下 ON時電流(0Ω時)：10mA以下 |
||
|
最小輸入時間 |
5ms | ||
| 電晶體輸出 | 輸出點數 | 開路集極1點 累計耗電量脈衝輸出或警報輸出：1點 與事件輸入共通的共用端子 |
|
| 輸出容量 | DC30V、30mA ON時殘留電壓：1.2V以下 OFF時漏電流：100μA以下 |
||
| 警報輸出延遲＊2 | OFF延遲：0.0～99.9s、ON延遲：0.0～99.9s | ||
| 動作特性時間＊3 | ±200ms | ||
| 通訊 | 通訊方式 | RS-485 (2線式半雙工) | |
| 同步方式 | 非同步方式 | ||
| 機號設定 | CompoWay/F：0～99、Modbus：1～99 | ||
| 通訊速度 | 1.2、2.4、4.8、9.6、19.2、38.4kbps | ||
| 傳送代碼 | CompoWay/F：ASCII Modbus：二進制 | ||
| 資料位元長度 | 7、8位元 | ||
| 停止點長度 | 1、2位元 | ||
| 垂直奇偶 | 偶數、奇數、無 | ||
| 最大通訊距離 | 500m | ||
| 最大連接台數 | CompoWay/F：31台、Modbus：99台 | ||
| EMC (工業電磁環境用途) | EMI EN61326-1 |
放射干擾電場強度 CISPR11 classA 雜音端子電壓 CISPR11 classA |
|
|
EMS |
靜電放電抗擾性 ：EN61000-4-2 電場強度抗擾性 ：EN61000-4-3 電氣瞬變/ 無線電脈衝抗擾性 ：EN61000-4-4 突波抗擾性 ：EN61000-4-5 傳導干擾波抗擾性 ：EN61000-4-6 電源頻率磁場抗擾性 ：EN61000-4-8 電壓突降/電斷抗擾性 ：EN61000-4-11 |
||
＊1. 不含專用CT的誤差。
＊2. 警報輸出OFF延遲及ON延遲可能會因量測值的取樣週期而產生誤差。
＊3. 代表警報輸出的動作時間誤差（含警報輸出OFF延遲及ON延遲的誤差及輸出端子的開關動作時間）。
分離型比流器（CT）
| 型號 | KM20-CTF-5A | KM20-CTF-50A | KM20-CTF-100A | KM20-CTF-200A | KM20-CTF-400A | KM20-CTF-600A |
|---|---|---|---|---|---|---|
| 一次側額定電流 | 5A | 50A | 100A | 200A | 400A | 600A |
| 二次線圈 | 3000轉 | 6000轉 | 9000轉 | |||
| 適用頻率 | 10Hz～5kHz | |||||
| 絕緣阻抗 | 輸出端子與外殼之間：50MΩ min. (at 500 VDC) | |||||
| 耐電壓 | 輸出端子與外殼之間：AC2,000V 1分 | |||||
| 保護元件 | 7.5V 夾鉗元件 | |||||
| 容許裝卸次數 | 100次 | |||||
| 可裝設的電線徑＊ | φ7.9mm以下 | φ9.5mm以下 | φ14.5mm以下 | φ24.0mm以下 | φ35.5mm以下 | |
| 使用溫溼度範圍 | -20～+60℃ 相對溼度85%以下(不可結露) | |||||
| 保存溫溼度範圍 | -30～+65℃ 相對溼度85%以下(不可結露) | |||||
＊使用平型電線時，請參照該CT外觀尺寸圖選擇。
分離型比流器（CT）專用纜線
| 型號 | KM20-CTF-CB3 |
|---|---|
| 纜線長度 | 3m |
註. 請使用本公司指定的CT連接電纜線，或使用J.S.T生產的壓接端子 1.25-B3A、AWG22電線。

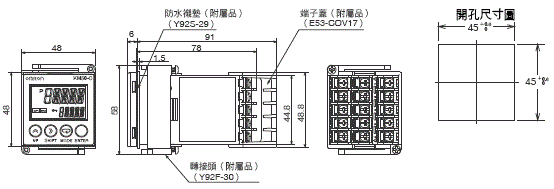

（單位：mm）
