ZN-CTX / CTS / CTM

產品特色

在現場直接『檢測電量』

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

無須停止電源即可顯示、記錄耗電量

電池驅動、磁鐵安裝、超薄型

僅需CT的簡單設置

備有專用PC軟體 Multi Data Viewer Light，可簡單以圖表呈現累計耗電量＊

＊請洽詢本公司營業人員。

本體

型號		電源
ZN-CTX21		電池/AC 變壓器
ZN-CTX21-A		電池/DC纜線

選購品

品名		型號
專用AC變壓器(ZN-CTX21型隨附1個)		ZN9-ACP01-S
安裝用磁鐵		ZN9-EM01-S
DC纜線連接器	直型纜線長度：2m (ZN-CTX21-A 型隨附1個)	ZN9-ED01-S
DC纜線連接器	直角型纜線長度：2m	ZN9-ED02-S

專用CT端（標準型）

品名	型號	定格一次電流	定格二次電流
分離型CT 連接器：連接記錄器用纜線長度：1.5m	ZN-CTS11-5A	5A	専用出力
	ZN-CTS11-50A	50A
	ZN-CTS11-100A	100A
	ZN-CTS11-200A	200A
	ZN-CTS11-400A	400A

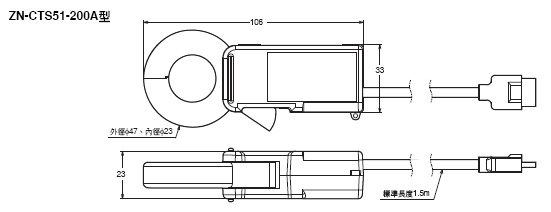

夾鉗型CT 連接器：連接記錄器用纜線長度：1.5m	ZN-CTS51-200A	200A	専用出力

＊專用CT端（標準型）不適用於專用CT端（分歧型）的分歧纜線。

專用CT端（分歧型）

品名	型號	定格一次電流	定格二次電流
分離型CT 連接器：連接分歧纜線用纜線長度：0.2m	ZN-CTM11-5A	5A	専用出力
	ZN-CTM11-50A	50A
	ZN-CTM11-100A	100A
	ZN-CTM11-200A	200A
	ZN-CTM11-400A	400A

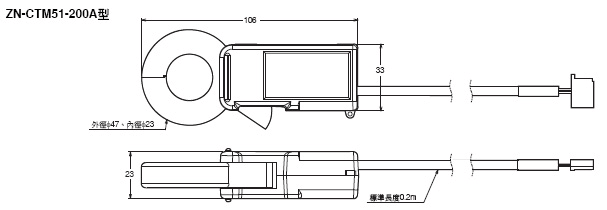

夾鉗型CT 連接器：連接分歧纜線用纜線長度：0.2m	ZN-CTM51-200A	200A	専用出力

專用CT端（分歧型）

品名	形式		仕様

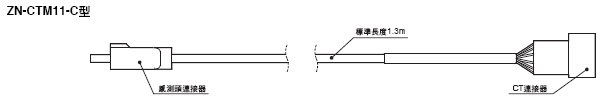

分歧纜線	ZN-CTM11-C		(纜線長度1.3m)

額定/性能
記錄器端（額定）

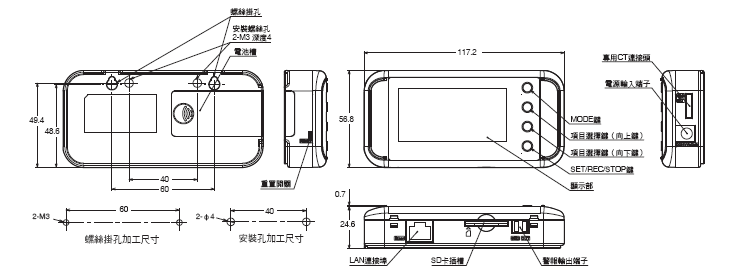

型號	ZN-CTX21	ZN-CTX21-A
可連接的感測器	ZN-CTS[]1-[]A型、ZN-CTM11-C 型＋ZN-CTM[]1-[]A型
顯示	7段式5位數2行液晶顯示輔助資訊指示燈顯示
記錄間隔	1s/2s/5s/10s/20s/30s/1min＊1
換算功能	瞬間電力、累計耗電量＊2
測量動作模式	一般模式、休眠模式＊3、高速記錄模式＊4
記錄模式	持續模式＊5、循環模式＊6
外部輸出	警報輸出(光耦合器輸出)＊7
記憶裝置(內部)	內部記憶體約6,500 筆資料(每筆資料的容量：小於70bytes (CH數為1時))
記憶裝置(外部)	SD卡（儲存量測值及換算值、儲存及讀取設定值）／建議使用SD卡：HMC-SD291型（2GB）、HMC-SD491型（4GB）（OMRON製）＊8
電源	DC輸入：DC24V±10% AC 變壓器：AC100～240V/50～60Hz 電池：4號電池2顆＊9
消費電流	80mA 以下(使用AC變壓器時)
電池使用壽命＊10	約1週＊11
使用溫度範圍	電池驅動時-10℃～+60℃ (不可結冰結露) 使用AC變壓器時 0℃～40℃ ( 不可結冰結露)
使用濕度範圍	20～85%RH (不可結冰結露)
保存溫溼度範圍	-15℃～+60℃ 20～85%RH ( 不可結冰結露)
絕緣阻抗	20MΩ min. (at 500 VDC)
耐電壓	AC1000V 、50/60Hz 1min 外殼～所有輸出入端子間
震動(耐久性)	以螺絲安裝時 10～150Hz 重複振幅0.7mm 加速度50m/s² X、Y、Z各方向 80min 以磁鐵安裝時 10～55Hz 重複振幅0.3mm 加速度20m/s² X、Y、Z各方向 50min
衝擊(耐久性)	150m/s² 6方向各3次( 上下、左右、前後)＊12
材質	ABS
保護構造	IP30
安裝方法	磁鐵安裝、螺絲安裝、螺絲掛置
重量(包裝狀態)	約500g
附屬品1	使用說明書、操作指南、安裝用磁鐵＊13、警報輸出連接器＊14
附屬品2	AC變壓器＊15	DC 纜線(直型)、鐵芯

＊1. 在高速記錄模式下，將以83ms記錄60Hz、以100ms記錄50Hz的資料。
＊2. 此功能會依測量到的電流值與所設定的電壓、功率因數來換算瞬間電力、累計耗電量。因此請正確設定使用頻道數、適用迴路、CT類型、頻率、電壓及功率因數。
＊3. 在休眠模式下，如經過10秒鐘皆無任何操作，顯示即會熄滅，按下操作按鍵會再次亮燈。指定休眠模式時無法使用區域網路（LAN）。
＊4. 高速記錄時無法使用網路功能。
＊5. 當內部記憶體達到儲存上限時將會自動將資料寫入SD卡，並持續記錄直到SD卡的容量上限為止。當內部記憶體達到上限，若未偵測到任何SD卡，或SD卡已設有
寫入保護，將會停止資料儲存。（插入SD卡後按下按鈕即可開始輸出至SD卡。）
＊6. 此模式會常時在內部記憶體上限範圍內記錄最新的量測值。（當資料超出內部記憶體上限時，會從最舊的記錄開始依序覆寫資料。）
＊7. 一旦超過門檻值設定模式所設定的累計耗電量上限值時，系統將隨即輸出警報。進入休眠模式時，系統不會輸出警報。
＊8. 如使用其他廠牌的SD卡，建議使用可靠性與耐久性高的工業用SD卡（SD規格或SDHC規格（不支援SDXC規格）、Class 4以上的SLC或MLC快閃記憶體）。
請自行確認SD卡是否可動作。
＊9. 可使用鎳氫電池或鹼性電池，但請勿使用錳電池。
＊10.電池使用壽命會因測量環境、記錄間隔、測量動作模式、電池種類及性能等而異。
＊11.使用4號鎳氫電池2顆、休眠模式、持續模式、記錄間隔1s、使用SD卡（HMC-SD291型）、環境溫度為23℃，且自動範圍切換設為OFF時。
＊12.若安裝時採用磁鐵安裝，請設置在不會受到撞擊的場所。
＊13.本產品出貨時已將安裝用磁鐵（附屬品）安裝於本體上。
＊14.隨附的連接器為OMRON製XW4B-02B1-H1型連接器。
＊15.請務必使用產品隨附的AC變壓器。

記錄器端（量測規格）

一次側額定電流	專用CT （5A/50A/100A/200A/400A）＊1
一次側容許輸入電流	額定輸入電流的120%(連續)
電流精度	±2.0%FS±1digit(環境溫度 23℃、額定輸入、額定頻率) ＊2
測量對象頻率	50Hz/60Hz
記録値	電流値、瞬間電力、累積耗電量
適用迴路	單相2線式、單相3線式、三相3線式、三相4線式

＊1. 量測範圍的下限值使用Low-Cut電流指定。範圍為電流的0.1～19.9％（出廠值為0.6％）
＊2. 不含專用CT的誤差。

專用CT端（額定／性能）

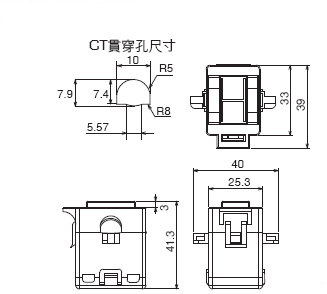

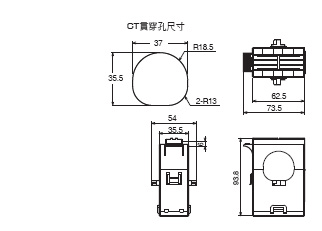

型號項目	ZN-CTS11-5A ZN-CTM11-5A	ZN-CTS11-50A ZN-CTM11-50A	ZN-CTS11-100A ZN-CTM11-100A	ZN-CTS11-200A ZN-CTM11-200A	ZN-CTS11-400A ZN-CTM11-400A	ZN-CTS51-200A ZN-CTM51-200A
一次側額定電流	5A	50A	100A	200A	400A	200A
二次線圈	3000轉				6000轉	3000轉
適用頻率	10Hz～5kHz
絕緣阻抗	輸出端子外殼之間：50MΩ min. (at 500 VDC)
耐電壓	輸出端子與外殼之間：AC2,000V 1 分
保護元件	7.5V 夾鉗元件
容許裝卸次數	100次					5,000次
可裝設的電線徑＊	φ7.9mm以下	φ9.5mm以下	φ14.5mm以下	φ24.0mm以下	φ35.5mm以下	φ23.0mm以下
使用溫溼度範圍	-20～+60℃ 85%RH 以下(不可結冰結露)
保存溫溼度範圍	-30～+65℃ 85%RH 以下(不可結冰結露)
使用迴路電壓	AC480V以下
