• 可透過 ACE 軟體和 eV+ 語言進行程式設計，使用 ePLC 連接時，
則可透過熟悉的 IEC 61131-3 編程
• 機器人內建放大器和控制器，可減少纜線數量
• 輸送帶追蹤速度最高可達 1.4 m/s
• 採用可運送重量較高的設計，可支援 Multi-Hand （可拾取多個物品）
• 支援高速輸送帶上的高速 Pick & Place （拾取放置）
• 有助於降低安裝成本並減少機器人震動
• 可動範圍最大直徑 1130 mm
• 可動範圍垂直方向 425 mm
• 最大可運送重量 8 kg
• 本體重量 52 kg
Hornet 565
產品特色
最適合食品、藥品、醫療品產業的並聯型機器人
並聯型機器人
| 類型 | 型錄 |
|---|---|
| Hornet 565 4軸 | 17201-45604 |
| Hornet 565 3軸 | 17201-45600 |
| Hornet 565 4軸 IP65/67 | 17201-45614 |
| Hornet 565 3軸 IP65/67 | 17201-45610 |
| Hornet 565 4軸 (Add-On) | 17203-45604 |
| Hornet 565 3軸 (Add-On) | 17203-45600 |
| Hornet 565 4軸 IP65/67 (Add-On) | 17203-45614 |
| Hornet 565 3軸 IP65/67 (Add-On) | 17203-45610 |
選配
| 名稱 | 名稱/規格 | 型號 |
|---|---|---|
| 機器人控制器 | SmartController EX （含前面板） | 19300-000 |
| SmartController EX （不含前面板） | 19200-000 | |
| 教導器 | T20 教導器（含 10 m 纜線） | 10046-010 |
| T20 教導器跳線插頭 | 10048-000 | |
| T20 教導器壁掛安裝支架 | 10079-000 | |
| T20配接器纜線 3m | 10051-003 | |
| 視覺控制器 | IPC 應用控制器 | AC1-152000 |
| 攝影機 | 套件、攝影機、GigE、POE、720 x 540、282.2 fps、單色、M 系列、 附 10 m 攝影機纜線 |
31940-010 |
| 套件、攝影機、GigE、POE、720 x 540、282.2 fps、彩色、M 系列、 附 10 m 攝影機纜線 |
31940-011 | |
| 套件、攝影機、GigE、POE、1280 x 1024、61 fps、單色、M 系列、 附 10 m 攝影機纜線 |
31940-130 | |
| 套件、攝影機、GigE、POE、1280 x 1024、61 fps、彩色、M 系列、 附 10 m 攝影機纜線 |
31940-131 | |
| 套件、攝影機、GigE、POE、1440 x 1088、70.7 fps、單色、M 系列、 附 10 m 攝影機纜線 |
31940-160 | |
| 套件、攝影機、GigE、POE、1440 x 1088、70.7 fps、彩色、M 系列、 附 10 m 攝影機纜線 |
31940-161 | |
| 套件、攝影機、GigE、POE、1624 x 1240、54.6 fps、單色、M 系列、 附 10 m 攝影機纜線 |
31940-200 | |
| 套件、攝影機、GigE、POE、1624 x 1240、54.6 fps、彩色、M 系列、 附 10 m 攝影機纜線 |
31940-201 | |
| 套件、攝影機、GigE、POE、2048 x 1536、34.9 fps、單色、M 系列、 附 10 m 攝影機纜線 |
31940-320 | |
| 套件、攝影機、GigE、POE、2048 x 1536、34.9 fps、彩色、M 系列、 附 10 m 攝影機纜線 |
31940-321 | |
| 套件、攝影機、GigE、POE、2448 x 2048、21.9 fps、單色、M 系列、 附 10 m 攝影機纜線 |
31940-500 | |
| 套件、攝影機、GigE、POE、2448 x 2048、21.9 fps、彩色、M 系列、 附 10 m 攝影機纜線 |
31940-501 | |
| 套件、攝影機、GigE、POE、2592 x 1944、14 fps、單色、M 系列、 附 10 m 攝影機纜線 |
31940-530 | |
| 套件、攝影機、GigE、POE、2592 x 1944、14 fps、彩色、M 系列、 附 10 m 攝影機纜線 |
31940-531 | |
| 套件、攝影機、GigE、POE、3856 x 3000、10.3 fps、單色、M 系列、 附 10 m 攝影機纜線 |
31940-100 | |
| 套件、攝影機、GigE、POE、3856 x 3000、9.2 fps、單色、M 系列、 附 10 m 攝影機纜線 |
31940-120 | |
| 套件、攝影機、GigE、POE、4000 x 3000、9.2 fps、彩色、M 系列、 附 10 m 攝影機纜線 |
31940-121 | |
| GigE PoE、658 x 492 像素、120 fps、彩色、CCD （相當於 1/4 吋）、 附 10 m 攝影機纜線 |
24114-101 | |
| GigE PoE、1296 x 966 像素、30 fps、單色、CCD （相當於 1/3 吋）、 附 10 m 攝影機纜線 |
24114-200 | |
| GigE PoE、1294 x 964 像素、30 fps、彩色、CCD （相當於 1/3 吋）、 附 10 m 攝影機纜線 |
24114-201 | |
| GigE PoE、1602 x 1202 像素、60 fps、單色、CMOS （相當於 1/1.8 吋）、附 10 m 攝影機纜線 |
24114-250 | |
| GigE PoE、1600 x 1200 像素、60 fps、彩色、CMOS （相當於 1/1.8 吋）、附 10 m 攝影機纜線 |
24114-251 | |
| GigE PoE、2048 x 2048 像素、25 fps、單色、CMOS （相當於 1 吋）、附 10 m 攝影機纜線 |
24114-300 | |
| GigE PoE、2046 x 2046 點、25 fps、彩色、CMOS （相當於 1 吋）、附 10 m 攝影機纜線 |
24114-301 | |
| 輸送帶編碼器 （輸送帶追蹤） |
編碼器套件 IP65 | 09742-001 |
| Y-配接器纜線 3m | 09443-000 | |
| 編碼器延長纜線 5m | 09446-050 | |
| SCEX-BELT、Y 配接器纜線 0.5 m | 09550-000 | |
| XBELTIO纜線 0.6m | 13463-000 | |
| 擴充I/O | IO Blox （連接機器人）、8 個輸入／8 個輸出、附 0.3 m 纜線 | 90356-30200 |
| IO Block （連接先前的 IO Blox）、8 個輸入／8 個輸出、附 0.3 m 纜線 | 90356-30100 | |
| IO Blox 連接機器人用纜線 3m | 04677-030 | |
| IO Blox 擴充用纜線 0.3m | 04679-003 | |
| IO Blox 擴充用纜線 3m | 04679-030 | |
| XIO 端子排、12 個輸入／8 個輸出、附 1.8 m 纜線 | 90356-40100 | |
| XDIO 端子排、50 接腳、附 2 m 纜線 | 09747-000 | |
| 前面板 | 前面板纜線 3 m | 92546-10358 |
| 電源/纜線 | Ac電源纜線 5m | 04118-000 |
| DC24V電源纜線 5m | 04120-000 | |
| DC24V電源、6.5A、150W （含外蓋型） | S8FS-G15024C | |
| DC24V電源、6.5A、150W （含外蓋、DIN軌道安裝型） | S8FS-G15024CD | |
| IEEE 1394纜線 4.5m | 13632-045 | |
| eAIB XSYSTEM纜線組件 1.8m | 13323-000 | |
| XSYSTEM 纜線總成 （含 ENET 管理連接埠） 1.8 m | 13323-100 | |
| XIO 跳接線 | 04465-000 | |
| DB9 splitter 0.3m | 00411-000 | |
| eAIB XSYS纜線 4.5m | 11585-000 | |
| Ethernet通訊纜線 | XS6W-6LSZH8SS[][][]CM-Y | |
| 工業用交換式集線器 | W4S1-05D | |
| 電磁閥套件 | eCobra用 | 02853-000 |
| 纜線密封套件 | Hornet 565 IP65/67用、Quattro 650HS IP65/67用、 Quattro 800HS IP65/67用 |
08765-000 |
| Quattro 650HS 標準用/Quattro 800HS 標準用 | 09564-000 | |
| eCobra 800 IP65/67用 | 04813-000 | |
| eCobra 800 Inverted IP65用 | 09073-000 | |
| i4規格配件 | 壁掛支架安裝 | 20089-000 |
| 板子、eCobra 轉接器（可使用 eCobra 安裝孔圖安裝 i4H） | 21636-000 | |
| 攝影機支架安裝 | 18908-000 | |
|
電磁閥套件 |
19165-000 | |
| 軟體授權 | Automation Control Environment （ACE 4.x 專用） | 請從下列網址下載： https://robotics.omron.com/browsedocuments/? dir_id=8 |
| ACE PackManager （ACE 4.x 和 Sysmac Studio 1.2x 專用） | 20409-000 | |
| Robot Vision Manager （ACE 4.x 和 Sysmac Studio 1.2x 專用） | 20410-000 | |
| ACE PackManager 與 ACE Robot Vision Manager （ACE 4.x 和 Sysmac Studio 1.2x 專用）此授權包含 ACE PackManager 授權和 ACE Robot Vision Manager 授權。 |
20433-000 | |
| Sysmac Studio 標準版 1.xx 版 | SYSMAC-SE201L | |
| Sysmac Studio 3D Simulation 選配品 | SYSMAC-SA401L-64 |
機器人套件型號和附屬配件
| 類型 | Hornet | Hornet (Add On) | ||
|---|---|---|---|---|
| IP | 標準 | IP65/67 | 標準 | IP65/67 |
|
Hornet 565 3 軸 |
17201-45600型 | 17201-45610型 | 17203-45600型 | 17203-45610型 |
|
Hornet 565 4 軸 |
17201-45604型 | 17201-45614型 | 17203-45604型 | 17203-45614型 |
| 概要 |
Robot、eAIB （控制器內建放大器） |
Robot、eAIB （控制器內建放大器）、各種連接纜線 | ||
| 用途 | 適用於使用單體機器人的套件型號 | 用於建構複數機器人系統，將機器人新增至既有 SmartController EX 的套件型號 |
||
| 附屬品 | ・eAIB XSYSTEM 纜線組件 1.8m (13323-000) ・前面板 (90356-10358) |
・eAIB XSYSTEM 纜線組件 1.8m (13323-000) ・前面板 (90356-10358) ・纜線密封套件 (08765-000) |
・eAIB XSYSTEM 纜線組件 1.8m (13323-000) ・eAIB XSYS纜線 4.5m (11585-000) ・DB9 splitter (00411-000) ・IEEE 1394纜線 4.5m (13632-045) ・eV+ license to connect to controller (14529-103) |
・eAIB XSYSTEM 纜線組件 1.8m (13323-000) ・eAIB XSYS纜線 4.5m (11585-000) ・DB9 splitter (00411-000) ・IEEE 1394纜線 4.5m (13632-045) ・eV+ license to connect to controller (14529-103) ・纜線密封套件 (08765-000) |
| 商品名稱 | Hornet | |||||
|---|---|---|---|---|---|---|
| 尺寸 | 565 | |||||
| 軸數 | 3軸 | 4軸 | ||||
| IP | 標準 | IP65/67 | 標準 | IP65/67 | ||
| 型號 | 1720[]-45600型 | 1720[]-45610型 | 1720[]-45604型 | 1720[]-45614型 | ||
| 安裝方法 | 吊掛型 | |||||
| 可動範圍 | X、Y軸（行程） | 1130 mm | ||||
| Z軸（行程） | 425 mm | |||||
| θ 軸（旋轉角度） | - | ±360° | ||||
| 最大可運送重量 | 8 kg | 3 kg | ||||
| 重復精度 | ±0.10 mm | |||||
| 週期 （連續動作無限制） （20℃ 穩定狀態） |
可運送重量 0.1kg | 0.32 s *1 | 0.35 s *1 | |||
| 可運送重量 1.0kg | 0.34 s *1 | 0.37 s *1 | ||||
| 可運送重量 3.0kg | 0.38 s *1 | 0.42 s *1 | ||||
| 電源規格 | DC24V : 6A AC200～240V：10A、單相 |
|||||
| 保護構造 | 本體 | 上面 | IP20 | IP65 | IP20 | IP65 |
| 下面 | IP65 | |||||
| 平台、手臂 | IP67 | |||||
|
使用 環境 |
使用環境溫度 | 1～40℃ | ||||
| 使用環境濕度 | 5～90% （無結露） | |||||
| 重量 | 52 kg | |||||
| 基本構成 | 控制器 | eAIB | ||||
|
標準搭載I/O （Input/Output） |
12/8 | |||||
| 輸送帶追蹤輸入 | 2 | |||||
|
RS-232C 序列通訊埠 |
1 | |||||
| 控制環境 | ACE、Pack Manager、ePLC | |||||
| ACE Sight | ○ | |||||
| ePLC連接 | ○ | |||||
| ePLC I/O | ○ | |||||
| 連接控制器 ＊2 | SmartController EX、NJ/NX/NY系列 ＊3 | |||||
＊1. Adept Cycle （25mm上升、305mm水平移動、25mm下降）
＊2. 請依照用途選擇控制器。
＊3. 連接NJ/NX/NY系列時，機器人的版本必須在 2.3.C以上。
（單位：mm）

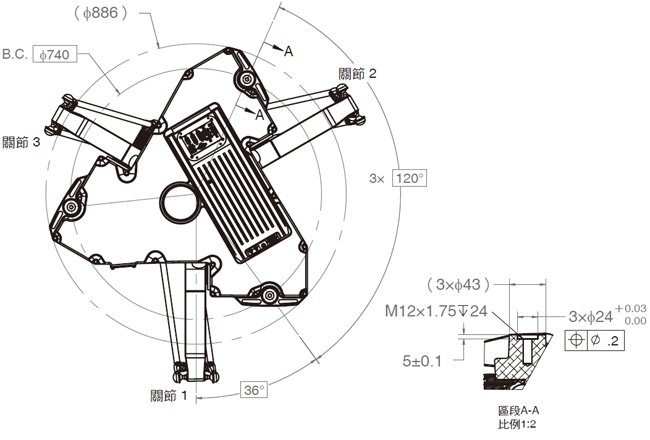

Hornet 565

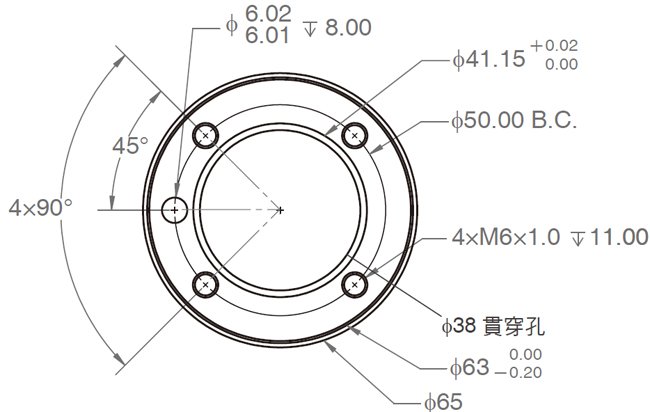

凸緣

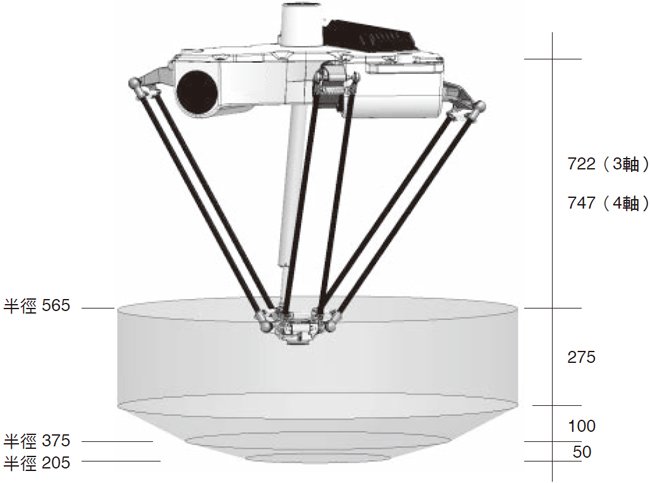

覆蓋面積

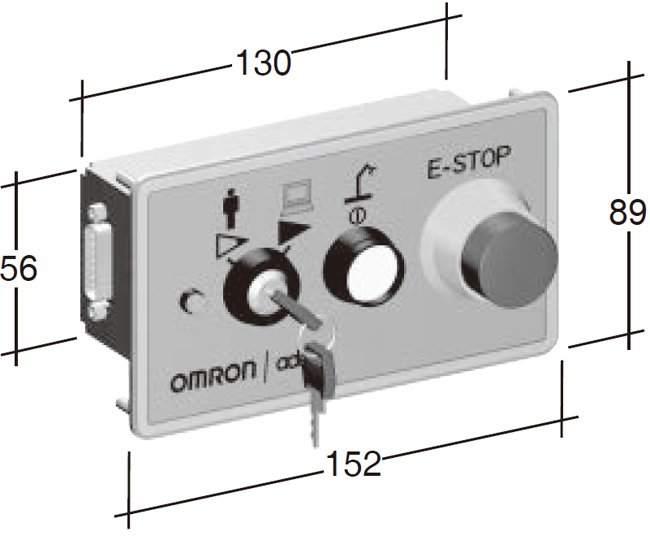

前面板
