HITI Industrial Automation

V640

V640

產品特色
增加乙太網路型的新系列!支援TI製(Texas Instruments)玻璃管標籤,適用於半導體業的RFID系統

支援RFID無線介面規格(ISO/IEC 18000-2)

支援SEMI規格(E4, E5, E99, E15.1, E144-0312)

支援SECS指令(使用V700-L22型時)

搭載網路瀏覽器。不須使用專用軟體就能進行各種設定/ 可與CID標籤進行通訊。(僅限乙太網路型)

搭載新功能,測試模式/CIDRW頭斷線偵測

取得國際電波法認證(美國FCC、歐盟R&TTE指令、加拿大、中國、 韓國、台灣、新加坡、以色列)

註. 關於各國無線規則最新的應對資訊,請前往OMRON的官方網頁進行確認。

https://www.omron.com.tw

名稱 形狀 尺寸 規格 型號
CIDRW頭 1474_lu_1 50×30×12mm
(含安裝用端板)
標準型
纜線2m
V640-HS61 2M
1474_lu_2 65×30×12mm
(含安裝用端板)
長距離通訊型
纜線1.9m
V640-HS62 1.9M
CIDRW放大器模組 1474_lu_3 80×185×43mm RS-232C I/F
RS-485 I/F
DC24V
V640-HAM11-V3 *1
V640-HAM11-V4
1474_lu_4 80×185×43mm 乙太網路 I/F
DC24V
V640-HAM11-ETN *1
V640-HAM11-ETN-V2
1474_lu_5 80×185×43mm RS-232C I/F
RS-485 I/F
DC24V
V640-HAM11-L *1
V640-HAM11-L-V2
1474_lu_6 80×185×43mm 乙太網路 I/F
DC24V
V640-HAM11-L-ETN *1
V640-HAM11-L-ETN-V2
CIDRW
控制器
1474_lu_7 150×167×28mm RS-232C I/F
(支援SECSⅠ/Ⅱ協定)
DC24V
V700-L22-V2
ID連線模組 1474_lu_8 110×65×64mm RS-232C I/F
RS-485 I/F
DC24V
V700-L11
V640型
CIDRW放大器模組用
連接器
―― 電源接頭(1個) *
電源接頭用針腳(3根) *
RS-連接埠用接頭(1個 *
V640-A90

*V640-A90型不是附屬品,請務必訂購。

V640-A90型內容
名稱 型號 製造商名稱
電源接頭 1-178288-3 TE Connectivity Ltd.
電源接頭用針腳 175217-3
RS-485連接埠用接頭 MSTB2.5/2-STF-5.08 PHOENIX CONTACT GmbH & Co. KG

CIDRW頭

型號

V640-HS61

1474_sp_1

V640-HS62

1474_sp_2

發信頻率 134kHz
絕緣阻抗 20MΩ min. (at 100 VDC)所有連接器端子與外殼間
耐電壓 AC1,000V (50/60Hz 1min)施加於全部連接器端子與外殼間,外漏電流5mA以下
耐振動 將10~150Hz 重複振幅0.2mm 加速度15m/s2的振動朝向X、Y、Z各方向、各進行8min 10掃描
耐衝撃 150m/s2的衝擊朝向X、Y、Z方向各進行3次 共18次
使用環境溫度 0~+40℃(不可結冰)
使用環境濕度 35~85%RH(不可結露)
保存環境溫度 -15~+65℃(不可結冰)
保存環境濕度 35~85%RH(不可結露)
保護構造 IP20(IEC60529規格)
纜線 纜線長:2m、纜線規格:φ3mm
同軸電纜
纜線長:1.9m、纜線規格:φ3mm
同軸電纜
外殼材質 ABS/填充環氧樹脂,安裝不鏽鋼
重量 約70g 約100g

CIDRW放大器模組

型號 V640-HAM11-V4
1474_sp_3
V640-HAM11-L-V2
1474_sp_4
V640-HAM11-ETN-V2
1474_sp_5
V640-HAM11-L-ETN-V2
1474_sp_6
上位介面 RS-232C/RS-485 乙太網路 (TCP/IP)
電源電壓 DC24V (容許電壓變動範圍DC20.4~26.4V)
消耗電流 150mA以下 400mA以下 150mA以下 400mA以下
絕緣阻抗 20MΩ min. (at 100 VDC)施加於全部電源端子與外殼接地端子間
耐電壓 AC1,000V (50/60Hz 1min)施加於全部電源端子與外殼接地端子間,外漏電流5mA以下
耐振動 10~150Hz 重複振幅0.20mm 加速度15m/s2的震動朝向X、Y、Z各方向,各8min 10掃描
耐衝撃 150m/s2的衝擊朝向X、Y、Z方向各進行3次 共18次
使用環境溫度 0~+40℃(不可結冰)
使用環境濕度 35~85%RH(不可結露)
保存環境溫度 -15~+65℃(不可結冰)
保存環境濕度 35~85%RH(不可結露)
保護構造 IP20(IEC60529規格)
外殼材質 ABS+PC
接地 D種接地工程(原本的第三種接地)
重量 約250g
無線介面規格 ISO/IEC 18000-2 及 SEMI E144-0312

CIDRW控制器

型號 V700-L22-V2
1474_sp_7
上位介面 RS-232C
電源電壓 DC24V(容許電壓變動範圍DC20.4~26.4V)
消耗電力 150mW以下
絕緣阻抗 50MΩmin. (at 500 VDC)全部電源端子與外殼接地端子間
耐電壓 AC500V(50/60Hz、1min)施加於全部電源端子與接地端子,外漏電流3.5mA以下
耐振動 10~150Hz重複振幅0.20mm 加速度15m/s2的震動朝向X、Y、Z各方向,各8min 10掃描
耐衝撃 加速度150m/s2的衝擊朝向各方向3次 共18次
使用環境溫度 0~+40℃(不可結冰)
使用環境濕度 10~85%RH(不可結露)
保存環境溫度 -15~+65℃(不可結冰)
保存環境濕度 10~95%RH(不可結露)
保護構造 IP20(IEC60529規格)
接地 D種接地工程(原本的第三種接地)
重量 約580g

ID連線模組

型號 V700-L11
1474_sp_8
上位介面 RS-232C或RS-485
電源電壓 DC24V(容許電壓變動範圍DC20.4~26.4V)
消耗電力 10W以下
絶緣阻抗 50MΩmin. (at 500 VDC)全部電源端子與外殼接地端子間
耐電壓 AC1,000V(50/60Hz、1min)施加於全部電源與機殼接地端子間,外漏電流5mA以下
耐振動 10~150Hz 重複振幅0.20mm 加速度15m/s2的震動朝向X、Y、Z各方向,各8min 10掃描
耐衝撃 150m/s2的衝擊朝向X、Y、Z各方向,各3次 共18次
使用環境溫度 0~+40℃(不可結冰)
使用環境濕度 35~85%RH(不可結露)
保存環境溫度 -15~+50℃(不可結冰)
保存環境濕度 35~85%RH(不可結露)
保護構造 IP20(IEC60529規格)
接地 D種接地工程(原本的第三種接地)
重量 約200g

性能規格

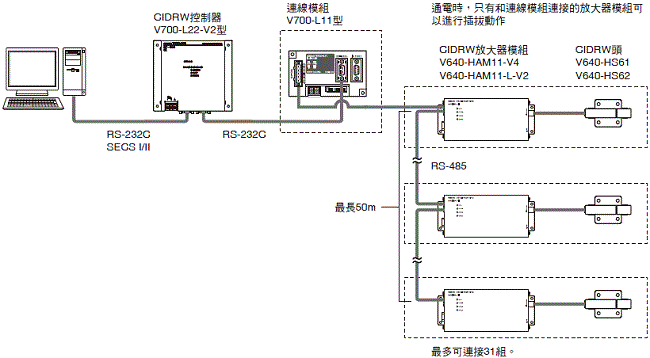

連接串列型系統範例使用CIDRW控制器(V700-L22-V2型)時

Carrier ID Reader/Writer (CIDRW)系統為遵循SEMI規格的RFID系統。
CIDRW控制器:V700-L22-V2型
CIDRW放大器模組:V640-HAM1[]型、CIDRW頭:V640-HS6[]型、
CID標籤:透過使用TI (Texas Insruments)製感應器,可建構遵循SEMI E99、E5、E4
的Carrier ID Reader/Writer (CIDRW)系統。
※SEMI:Semiconductor Equipment and Materials International
※SECS:SEMI Equipment Communications Standard
關於各規格的詳細內容,請見SEMI所發表的規格書。

CIDRW系統
1474_sp_9

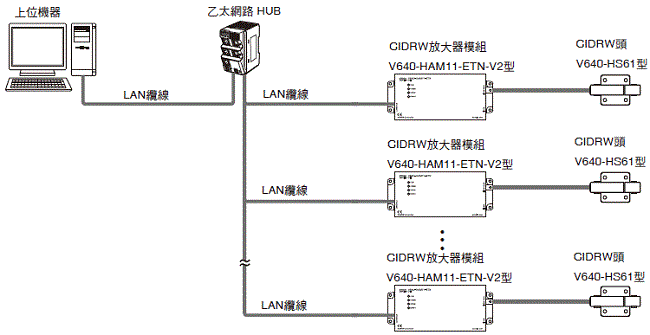

乙太網路型系統連接範例
1474_sp_10
※將CIDRW放大器模組的指撥開關1~5全部設定成OFF時,可設定任意的IP位址/子網路遮罩。除此之外的情形,可將IP位址設定為
「192.168.1.XXX(1-31)」。子網路遮罩固定為「255.255.255.0」。
詳細資訊請參閱使用手冊。

(單位:mm)

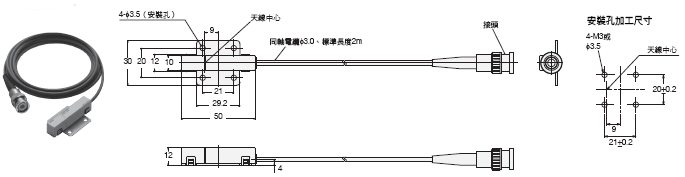

CIDRW頭
V640-HS61型

1474_dm_1

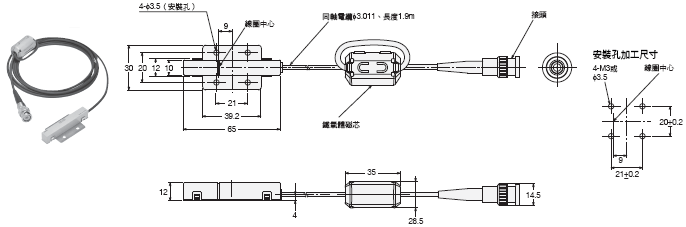

CIDRW頭
V640-HS62型

1474_dm_2

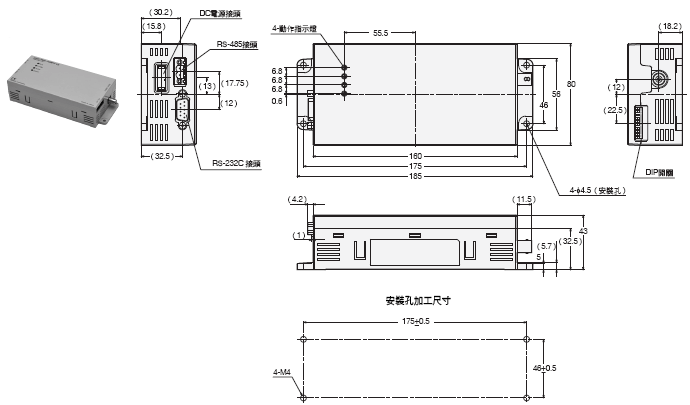

放大器模組
V640-HAM11-V4型
V640-HAM11-L-V2型

1474_dm_3

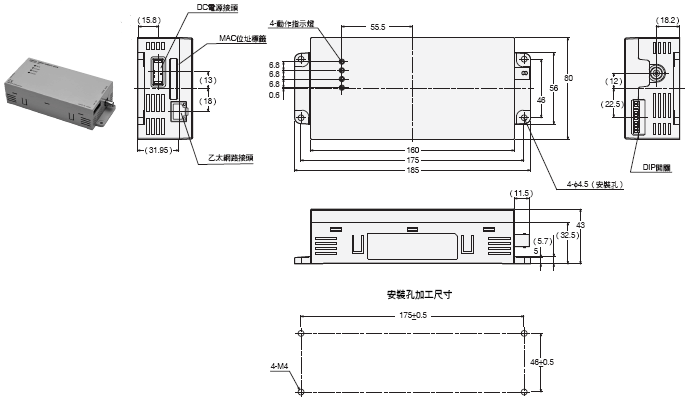

放大器模組
V640-HAM11-ETN-V2型
V640-HAM11-L-ETN-V2型

1474_dm_4

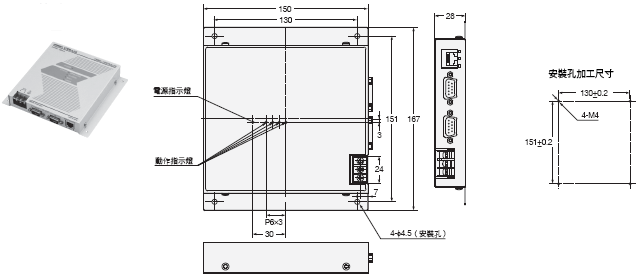

CIDRW控制器
V700-L22型

1474_dm_5

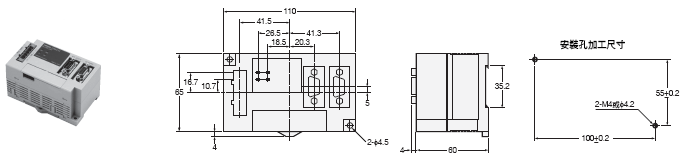

ID連線模組
V700-L11型

1474_dm_6
