| I/O類別 | I/O點數 | I/O連接組態 | 電源電壓 | I/O規格 | 型號 |
|---|---|---|---|---|---|
| 繼電器 | 16點 | M3螺絲端子 | DC24V | 2A/1a | GT1-ROS16 |
| 8點 | 5A/1a | GT1-ROP08 | |||
| SSR | 8點 | ―― | GT1-FOP08 |
GT1-ROS16 / ROP08 / FOP08
產品特色
支援多重I/O端子模組的繼電器輸出模組
兼備有8點繼電器輸出、16點繼電器輸出。
搭載8點SSR。
鋁軌安裝。
一般規格
| I/O電源電壓 | DC20.4～26.4V(DC24V -15～+10%) | |||
|---|---|---|---|---|
| 消耗電流 ＊ | I/O模組介面 | I/O電源 | ||
| GT1-ROP08 | 40mA以下 | GT1-ROP08 | 350mA以下 | |
| GT1-FOP08 | GT1-FOP08 | |||
| GT1-ROS16 | 50mA以下 | GT1-ROS16 | 250mA以下 | |
| 連接台數 | 8台 | |||
| 耐電壓 | AC500V (絕緣的迴路間) | |||
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) | |||
| 耐振動 | 10～55Hz 重複振幅1.0mm 或70m/s2 | |||
| 耐衝擊 | 200m/s2 | |||
| 安裝方法 | 35mm鋁軌安裝 | |||
| 安裝強度 | 各方向100N | |||
| 端子強度 | 拉伸強度100N | |||
| 螺絲鎖緊扭力 | 0.3～0.5N·m | |||
| 使用環境溫度 | -10～+55℃ | |||
| 使用環境濕度 | 25～85%RH (不可結冰結露) | |||
| 保存環境溫度 | -25～+65℃ | |||
| 附屬品 | I/O模組連接纜線 (40mm) | |||
搭載繼電器的輸出部規格
| 型號 | GT1-ROS16 | GT1-ROP08 | GT1-FOP08 |
|---|---|---|---|
| 搭載繼電器型號 | G6D-1A-ASI (DC24V) | G2R-1-SN(DC24V) | G3R-ODX02SN-UTU(DC5-24V) |
| 最大接點電流 | 2A | 5A | 0.01～1.5A |
| 最小適用負載 (參考值) |
DC5V 10mA | DC5V 100mA | DC4～48V |
| 電氣壽命 | 10萬次以上、開關頻率1,800次/小時 (環境溫度23℃、額定負載時) | ―― | |
| 機械壽命 | 2,000萬次以上、開關頻率18,000次/小時 (環境溫度23℃、額定負載時) | ―― | |
（單位：mm）

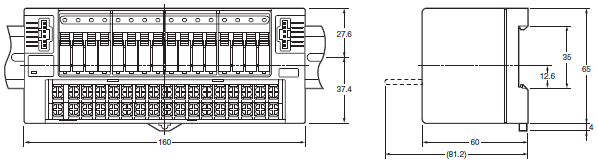

GT1-ROS16
(單位：mm)
※含附屬纜線

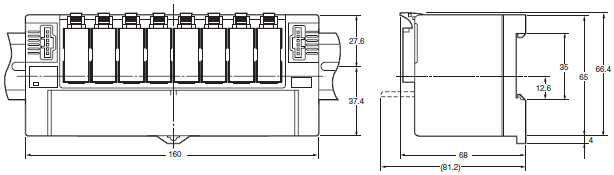

GT1-ROP08
GT1-FOP08
(單位：mm)
※含附屬纜線
