GT1-TS04[]

產品特色

支援多重I/O端子模組的溫度輸入模組

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

輸入點數4點。

備有支援熱電偶與支援白金測溫阻抗的類型。

轉換時間250ms/4點。

可使用配置器進行校正。

迴路部分可拆裝，無需拆卸配線即可進行維護。

鋁軌安裝。

I/O類別	I/O點數	I/O連接組態	電源電壓	輸入規格	形式
溫度輸入	4點	端子台	DC24V	熱電偶輸入	GT1-TS04T
溫度輸入	4點	端子台	DC24V	白金測溫阻抗輸入	GT1-TS04P

一般規格

內部電源電壓	DC20.4～26.4V (DC24V -15～+10%)
消耗電流	I/O模組介面	內部電源
消耗電流	50mA以下	80mA以下
耐振動	10～150Hz 重複振幅0.7mm 或50m/s²
耐衝擊	150m/s²
耐電壓	AC500V
安裝方法	35mm鋁軌安裝
使用環境溫度	-10～+55℃
使用環境濕度	25～85% (不可結露)
保存環境溫度	-25～+65℃
附屬品	I/O模組連接纜線 (40mm)

輸入部規格

型號	GT1-TS04T	GT1-TS04P
輸入種類	可切換R、S、K、J、T、L、B	可切換Pt100、JPt100
顯示精度	(以指示值的±0.3%或±1℃ 中較大者為準＊) ±1位數以下	範圍-200.0～650.0時 (以指示值的±0.3%或±0.8℃ 中較大者為準) ±1位數以下範圍-200.0～200.0時 (以指示值的±0.3%或±0.5℃ 中較大者為準) ±1位數以下
轉換週期	250ms/4點
溫度轉換資料	二進制資料
絕緣方式	輸入與通訊線路間：光耦合器絕緣各溫度輸入訊號間：光耦合器絕緣

＊ K、T的－100℃ 以下：±2℃±1位數以下，L：±2℃±1位數以下

R、S的200℃ 以下：±3℃±1位數以下，B的400℃ 以下：無規定

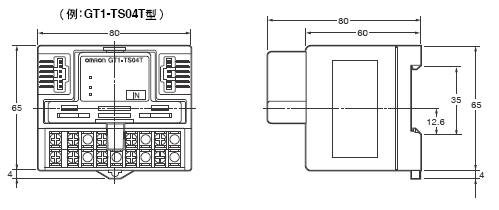

（單位：mm）

GT1-TS04T
GT1-TS04P

1083_dm_1

※含附屬纜線
