| 名稱 | I/O類別 | 內部I/O共通線處理 | I/O 點數 |
I/O連接組態 | 電源電壓 | I/O規格 | 型號 |
|---|---|---|---|---|---|---|---|
| 端子台型 數位I/O模組 | 數位輸入 | 支援NPN (⊕共通) | 16點 | M3端子台 | DC24V | DC/Tr | GT1-ID16 |
| 支援PNP (○-共通) | GT1-ID16-1 | ||||||
| 數位輸出 | 支援NPN (○-共通) | 0.5A DC/Tr | GT1-OD16 | ||||
| 支援PNP (⊕共通) | GT1-OD16-1 | ||||||
| 接頭型 數位I/O模組 | 數位輸入 | 支援NPN (⊕共通) | MOLEX製接頭 | DC/Tr | GT1-ID16MX | ||
| 支援PNP (○-共通) | GT1-ID16MX-1 | ||||||
| 數位輸出 | 支援NPN (○-共通) | 0.5A DC/Tr | GT1-OD16MX | ||||
| 支援PNP (⊕共通) | GT1-OD16MX-1 | ||||||
| 數位輸入 | 支援NPN (⊕共通) | 富士通製接頭 | DC/Tr | GT1-ID16ML | |||
| 支援PNP (○-共通) | GT1-ID16ML-1 | ||||||
| 數位輸出 | 支援NPN (○-共通) | 0.5A DC/Tr | GT1-OD16ML | ||||
| 支援PNP (⊕共通) | GT1-OD16ML-1 | ||||||
| 數位輸入 | 支援NPN (⊕共通) | D-SUB 25 Pin接頭 | DC/Tr | GT1-ID16DS | |||
| 支援PNP (○-共通) | GT1-ID16DS-1 | ||||||
| 數位輸出 | 支援NPN (○-共通) | 0.5A DC/Tr | GT1-OD16DS | ||||
| 支援PNP (⊕共通) | GT1-OD16DS-1 | ||||||
| 多點接頭型 數位I/O模組 | 數位輸入 | 支援NPN (⊕共通) | 32點 | 富士通製接頭 | DC/Tr | GT1-ID32ML | |
| 支援PNP (○-共通) | GT1-ID32ML-1 | ||||||
| 數位輸出 | 支援NPN (○-共通) | 0.5A DC/Tr | GT1-OD32ML | ||||
| 支援PNP (⊕共通) | GT1-OD32ML-1 |
GT1-ID / OD
產品特色
支援多重I/O端子模組的數位I/O模組
端子台型、接頭型、多點接頭型一應俱全。
端子台型的迴路部分可拆裝。 無需拆卸配線即可進行維護。
鋁軌安裝。
一般規格
| I/O電源電壓 | DC20.4～26.4V(DC24V -15～+10%) | ||
|---|---|---|---|
| 消耗電流 ＊ | 型號 | I/O介面 | 模組內 |
| GT1-ID16 (-1) | 35mA以下 | ―― | |
| GT1-OD16 (-1) | 35mA以下 | 9mA以下 | |
| GT1-ID16MX (-1) | 35mA以下 | ―― | |
| GT1-OD16MX (-1) | 35mA以下 | 9mA以下 | |
| GT1-ID16ML (-1) | 35mA以下 | ―― | |
| GT1-OD16ML (-1) | 35mA以下 | 9mA以下 | |
| GT1-ID16DS (-1) | 35mA以下 | ―― | |
| GT1-OD16DS (-1) | 35mA以下 | 9mA以下 | |
| GT1-ID32ML (-1) | 55mA以下 | ―― | |
| GT1-OD32ML (-1) | 65mA以下 | 11mA以下 | |
| 耐電壓 | AC500V | ||
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) | ||
| 耐振動 | 10～150Hz 重複振幅1.0mm 或70m/s2 | ||
| 耐衝擊 | 200m/s2 | ||
| 安裝方法 | 35mm鋁軌安裝 | ||
| 安裝強度 | 各方向100N (但鋁軌方向為10N以上) | ||
| 端子強度 | 拉伸強度100N | ||
| 螺絲鎖緊扭力 | 0.3～0.5N·m | ||
| 使用環境溫度 | -10～+55℃ (不可結冰結露) | ||
| 使用環境濕度 | 25～85% (不可結冰結露) | ||
| 保存環境溫度 | -25～+65℃ | ||
| 附屬品 | I/O模組連接纜線 (40mm) | ||
＊ 為全點（16點/32點）ON時的消耗電流，輸入用不含外部傳感器電流之值，輸出用不含外部負載電流之值。
輸入部規格
| 項目 型號 | GT1-ID[][] |
|---|---|
| ON延遲時間 | 1.5ms以下 |
| OFF延遲時間 | 1.5ms以下 |
| ON電壓 | 15V以上 (各輸入端子與V或G間) |
| OFF電壓 | 5V以下 (各輸入端子與V或G間) |
| OFF電流 | 1mA以下 |
| 絕緣方式 | 光耦合器絕緣 |
| 輸入顯示 | LED顯示 (黃色) |
輸出部規格
| 項目 型號 | GT1-OD[][] |
|---|---|
| 額定輸出電流 | 0.5A/點 ＊ |
| ON延遲時間 | 0.5ms以下 |
| OFF延遲時間 | 1.0ms以下 |
| 殘留電壓 | 1.2V以下 |
| 漏電流 | 0.1mA以下 |
| 絕緣方式 | 光耦合器絕緣 |
| 輸出顯示 | LED顯示 (黃色) |
| 型號 | 總外部負載電流 |
|---|---|
| GT1-OD16/16MX/32ML (-1) | 4A |
| GT1-OD16ML/16DS (-1) | 2.5A |
（單位：mm）

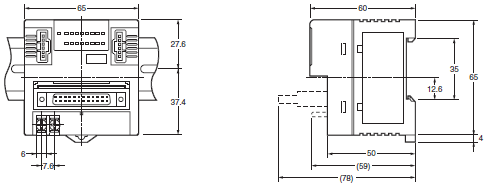

端子台型
GT1-ID16
GT1-ID16-1
GT1-OD16
GT1-OD16-1
(單位：mm)
接頭型
GT1-ID16MX
GT1-ID16MX-1
GT1-OD16MX
GT1-OD16MX-1
(單位：mm)
接頭型
GT1-ID16ML
GT1-ID16ML-1
GT1-OD16ML
GT1-OD16ML-1
(單位：mm)

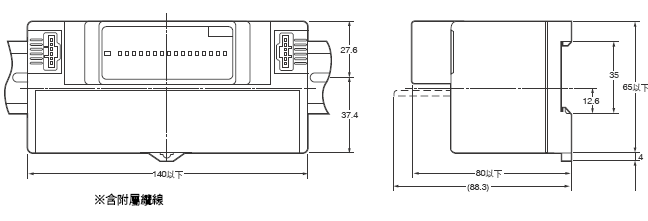

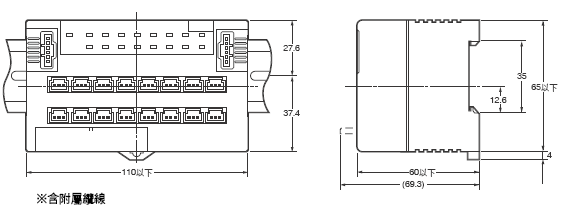

※含附屬纜線

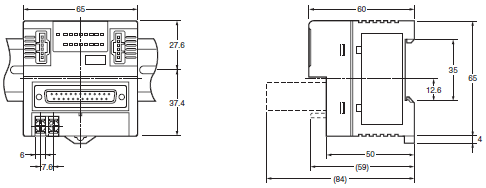

接頭型
GT1-ID16DS
GT1-ID16DS-1
GT1-OD16DS
GT1-OD16DS-1
(單位：mm)

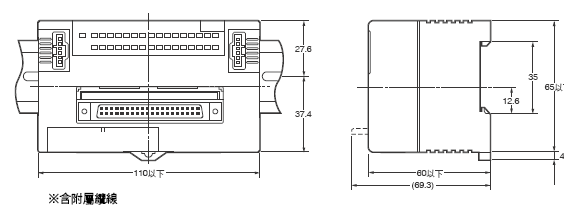

※含附屬纜線
多點接頭型
GT1-ID32ML
GT1-ID32ML-1
GT1-OD32ML
GT1-OD32ML-1
(單位：mm)
