| 電源電壓 | 型號 |
|---|---|
| DC24V | DRT1-COM |
DRT1-COM
產品特色
最多可連接8台支援多重I/O端子模組的 數位I/O、類比I/O、繼電器輸出模組
I/O點數可彈性組合。
增設總長度延長3m。
鋁軌安裝。
| 模組連接台數 | 8台 | |
|---|---|---|
| 模組輸出輸入點數 | IN、OUT最多共計1,024點 | |
| 通訊距離 | 總延長 | 最長3m |
| 模組間 | 最長1m(但標準的附屬纜線為40mm) ＊ | |
| 耐電壓 | AC500V 1min | |
| 安裝方法 | 35mm鋁軌安裝 | |
| 模組輸出電源 | 最大0.4A ※ | |
＊各I/O模組均附有1條附屬纜線。
※I/O模組介面的消耗電流合計值請設為0.4A以下。
一般規格
| 通訊電源電壓 | DC11～25V(從通訊連接器供應) |
|---|---|
| 內部迴路電源電壓 | DC20.4～26.4V (DC24V -15～+10%) |
| I/O電源電壓 | |
| 消耗電流 | 通訊電源：30mA以下 內部電源：DC24V 0.6A以下 (I/O模組最大負載時) |
| 耐電壓 | AC500V |
| 抗干擾性 | 遵循IEC61000-4-4 2kV(電源線) |
| 耐振動 | 10～150Hz 重複振幅1.0mm 或70m/s2 |
| 耐衝擊 | 200m/s2 |
| 安裝強度 | 各方向100N(但鋁軌方向為10N以上) |
| 端子強度 | 拉伸強度100N |
| 螺絲鎖緊扭力 | 0.3～0.5N・m Phoenix接頭：0.25～0.3N·m |
| 使用環境溫度 | -10～+55℃ (不可結冰結露) |
| 使用環境濕度 | 25～85%RH |
| 保存環境溫度 | -25～+65℃ (不可結冰結露) |
| 附屬品 | 終端接頭1個 |

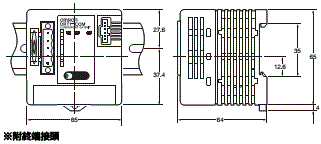

（單位：mm）
DRT1-COM型
