| 名稱 | 外觀 | 規格 | 型號 | |
|---|---|---|---|---|
| DeviceNet通訊模組 |
 |
薄型I/O模組 最多可連接64台 （I/O點數 1,024點） |
GRT1-DRT | |
| 薄型I/O模組 | 數位I/O模組 |
 |
DC輸入4點 支援NPN | GRT1-ID4 |
| DC輸入4點 支援PNP | GRT1-ID4-1 | |||
| 電晶體輸出4點 支援NPN | GRT1-OD4 | |||
| 電晶體輸出4點 支援PNP | GRT1-OD4-1 | |||
| DC輸入8點 支援NPN | GRT1-ID8 | |||
| DC輸入8點 支援PNP | GRT1-ID8-1 | |||
| 電晶體輸出8點 支援NPN | GRT1-OD8 | |||
| 電晶體輸出8點 支援PNP | GRT1-OD8-1 | |||
| 繼電器輸出 2點 | GRT1-ROS2 | |||
| AC輸入 4點 | GRT1-IA4-1 | |||
| GRT1-IA4-2 | ||||
| 類比I/O模組 |
 |
輸入 （電流/電壓）2點 | GRT1-AD2 | |
| 輸出 （電流）2點 | GRT1-DA2C | |||
| 輸出 （電壓）2點 | GRT1-DA2V | |||
| 溫度輸入 （測溫阻抗） |
 |
溫度輸入 （測溫阻抗 PT100）2點 | GRT1-TS2P | |
| 溫度輸入 （測溫阻抗 PT1000）2點 | GRT1-TS2PK | |||
| 熱電偶輸入 2點 | GRT1-TS2T | |||
| 計數器模組 |
 |
計數器輸入 1點外部輸出 1點支援NPN | GRT1-CT1 | |
| 計數器輸入 1點外部輸出 1點支援PNP | GRT1-CT1-1 | |||
| 系統模組 | 折返模組 |
 |
右側折返專用 （使用於薄型I/O終端的模塊分割） |
GRT1-TBR |
 |
左側折返專用 （使用於薄型I/O終端的模塊分割） |
GRT1-TBL | ||
| 折返纜線 | --- | 長度1m | GCN2-100 | |
| I/O電源供應模組 |
 |
使用於I/O電源的總消耗電流超過4A時， 或是希望I/O電源屬於其它系統時 | GRT1-PD2 | |
| GRT1-PD2G | ||||
| GRT1-PD8 | ||||
| GRT1-PD8-1 | ||||
| 使用於增設I/O電源的V/G端子時 | GRT1-PC8 | |||
| GRT1-PC8-1 | ||||
| 終端模組*1 |
 |
薄型I/O端子模組的終端所需模組 | GRT1-END | |
| 選購品 | 端子台模塊 | --- | 端子台模塊 （5個） | GRT1-BT1-5 |
GRT1-DRT
產品特色
遵循DeviceNet標準的介面模組。 1個節點最多可集結1024點的I/O
最多可連接64個薄型I/O模組。
可將大容量的I/O點數集中於一個子局。 （最大I/O點數 1024點）
可使用一個子局構成不同的I/O種類，節省空間。
只須設定節點位址即可輕易啟動。
可於持續通訊的狀態下，線上更換薄型I/O模組。 有助於最小化 設備的停機時間。
搭載可監視設備運轉狀態等的智慧功能。有助於預防安全及提高運轉效率。
可登錄預定於未來擴充的薄型I/O，減少變更時的設計工時（從模組版本Ver.2.0起支援）。
*1. 終端模組為另售品。（未附屬於通訊模組中）
*2. GCN2-100型請與GRT1-TBR型、GRT1-TBL型整組使用。
一般規格
| 網路電源電壓 | DC11～25V (從通訊連接器供應) |
|---|---|
| 模組用電源電壓 | DC20.4～26.4V (DC24V -15～+10%) |
| I/O電源電壓 | DC20.4～26.4V ＊(DC24V -15～+10%) |
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) |
| 耐振動 | 10～60Hz 重複振幅0.7mm、60～150Hz 50m/s2 |
| 耐衝擊 | 150m/s2 |
| 耐電壓 | AC500V (絕緣的迴路間) |
| 絕緣阻抗 | 20MΩ以上 (絕緣的迴路間) |
| 使用環境溫度 | -10～+55℃ (不可結冰結露) |
| 使用環境濕度 | 相對濕度25～85% |
| 使用環境氣體 | 不應有腐蝕性氣體 |
| 保存環境溫度 | -25～+65℃ (不可結冰結露) |
| 安裝方法 | 35mm鋁軌安裝 |
DeviceNet通訊模組規格
| I/O點數 | 輸入/輸出合計最多1,024點 (128位元組) |
|---|---|
| 可連接的薄型I/O模組台數 | 最多64台 |
| 與薄型I/O模組間的通訊 | 橫向連結最多64台 (約2m以內) (註. 惟每1模塊最大限制為80W)，或利用折返纜線增設 (2m以內 (1m×最多2條)) |
| 薄型I/O模組的資料長度 | (1) 0/2/4位元 (2) 0～16 字元 (字元刻度) |
| 狀態旗標 | 佔用1CH (通訊模組狀態旗標) |
| 參數備份/復原功能 | 每一模組可備份或復原2K位元組的資料 |
| 訊息通訊功能 | 有 |
| 通訊速度自動辨識功能 | 有 |
| 接頭 | 附1根DeviceNet用開放接頭螺絲 可連接多點接頭的構造 |
| 端子 | I/O電源供電用2端子、模組電源供電用2端子 |
| 每模塊的供應電力 | 最大80W (模組電源) |
| I/O用電源消耗電流 | 最大4A |
| 重量 | 137g |

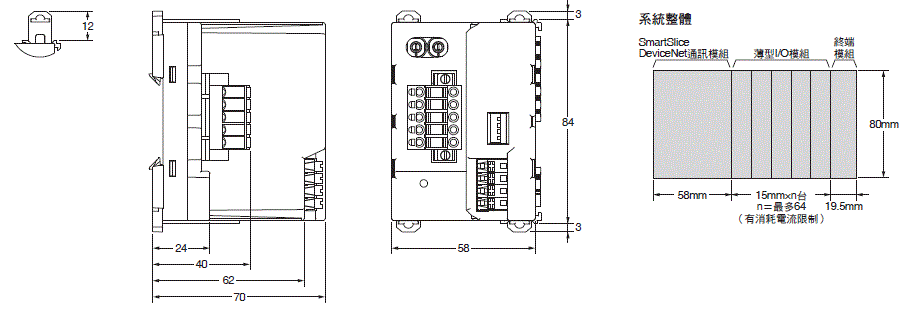

（單位：mm）
GRT1-DRT
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 DeviceNet 產品型錄 |
SCEJ-003-TW5 [90369KB] |
2021年10月22日
20211022
|
DeviceNet 產品型錄 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| DeviceNet Catalog |
Q102-E1-29 [30686KB] |
Oct 03, 2022
20221003
|
DeviceNet Catalog |
