DRT2-[]D04CL(-1) / []D08C(-1) / []D08CL(-1) / []D16C(-1) / []D16CL(-1)

DRT2-[]D04CL(-1) / []D08C(-1) / []D08CL(-1) / []D16C(-1) / []D16CL(-1)

產品特色
高度環境抗耐性（IP67）的遠端I/O端子， 經濟實惠的輸入、輸出、及輸出輸入混合型一應俱全
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

環境抗耐性端子模組（高功能型）（電晶體型）
DRT2-[]D08C(-1)/[]D16C(-1)

  • ●配備智慧型子局模組共用功能，強力支援監控裝置的運轉狀態與有效維護。

達成高度的環境抗耐性，具防塵、防滴（IP67）作用。

無需輸入機器用電源配線。

可連接高負載的機器。（最大1.5A）

無需感測器等輸入機器用的電源配線。（輸出型則需要）

檢測及通知I/O配線的錯誤接地或斷線。

環境抗耐性端子模組（標準型）（電晶體型）
DRT2-[]D04CL(-1)/[]D08CL(-1)/[]D16CL(-1)

配備智慧型子局模組共用功能，強力支援監控裝置的運轉狀態與有效維護。

達成高度的環境抗耐性，具防塵、防滴（IP67）作用。

為提升與油壓閥機器的連接性，備有1接頭2點輸出型。（16點輸出/16點輸出輸入混合型）

環境抗耐性端子模組（高功能型）（電晶體型）
DRT2-[]D08C(-1)/[]D16C(-1)

規格 I/O連接組態 內部迴路電源額定電壓 I/O電源額定電壓 型號
輸入用 支援NPN((+)共通) 8點 感測器I/O接頭 由通訊連接器供應 由通訊連接器供應 DRT2-ID08C
支援PNP((-)共通) DRT2-ID08C-1
輸出用 支援NPN((-)共通) DC24V DRT2-OD08C
支援PNP((+)共通) DRT2-OD08C-1
輸入用 支援NPN((+)共通) 16點 由通訊連接器供應 DRT2-HD16C
支援PNP((-)共通) DRT2-HD16C-1

環境抗耐性端子模組（標準型）（電晶體型）
DRT2-[]D04CL(-1)/[]D08CL(-1)/[]D16CL(-1)

規格 I/O連接組態 內部迴路
電源額定電壓		 I/O電源
額定電壓		 型號
輸入用 支援NPN((+)共通) 4點 感測器I/O接頭 由通訊連接器供應 DC24V DRT2-ID04CL
支援PNP((-)共通) DRT2-ID04CL-1
輸出用 支援NPN((-)共通) DRT2-OD04CL
支援PNP((+)共通) DRT2-OD04CL-1
輸入用 支援NPN((+)共通) 8點 DRT2-ID08CL
支援PNP((-)共通) DRT2-ID08CL-1
輸出用 支援NPN((-)共通) DRT2-OD08CL
支援PNP((+)共通) DRT2-OD08CL-1
輸入用 支援NPN((+)共通) 16點 DRT2-HD16CL
支援PNP((-)共通) DRT2-HD16CL-1
輸出用 支援NPN((-)共通) DRT2-WD16CL
支援PNP((+)共通) DRT2-WD16CL-1
輸出輸入用 支援NPN(輸入(+)共通/輸出(-)共通) 輸入8點/
輸出8點		 DRT2-MD16CL
支援PNP(輸入(-)共通/輸出(+)共通) DRT2-MD16CL-1

環境抗耐性端子模組（高功能型）（電晶體型）
DRT2-[]D08C(-1)/[]D16C(-1)

一般規格

型號 DRT2-ID08C(-1) DRT2-HD16C(-1) DRT2-OD08C(-1)
通訊電源電壓 DC11～25V(從通訊連接器供應)
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
抗干擾性 遵循IEC61000-4-4 2kV (電源線)
通訊電源消耗電流 115mA以下（DC24V時）
90mA以下（DC11V時）		 200mA以下（DC24V時）
130mA以下（DC11V時）		 35mA以下（DC24V時）
60mA以下（DC11V時）
耐振動 10～60Hz 重複振幅0.7mm、 60～150Hz 50m/s2 X、Y、Z各方向 80min
耐衝擊 150m/s2 3軸6方向各3次
耐電壓 AC500V(絕緣的迴路間)
絕緣阻抗 20MΩ以上(隔離迴路間)
使用環境溫度 -10～+55℃
使用環境濕度 25～85% (不可結露)
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -20～+65℃
保護構造 IP67
安裝方法 M5螺絲安裝(正面、背面皆要)
安裝強度 100N
通訊連接器強度 30N
螺絲鎖合扭力 圓型接頭(通訊連接器、電源、I/O)：0.39～0.49N·m
M5 (自正面安裝模組)：1.47～1.96N·m
重量 340g以下 390g以下
I/O電源用接頭 - 7/8-16UN
通訊用連接器 M12

輸入部規格

8點輸入電晶體

型號 DRT2-ID08C DRT2-ID08C-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸入8點
ON電壓 DC9V以上(各輸入端子與V間) DC9V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
OFF電流 1.0mA以下
輸入電流 3.0mA以上/點(DC11V)
11.0mA以下/點(DC24V)
感測器供應用電源電壓 通訊電源電壓+0V(Max)
通訊電源電壓-1.5V(Min)
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 8點/共通

16點輸入電晶體

型號 DRT2-HD16C DRT2-HD16C-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸入16點
ON電壓 DC9V以上(各輸入端子與V間) DC9V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
OFF電流 1.0mA以下
輸入電流 3.0mA以上/點(DC17V時)
11.0mA以下/點(DC24V時)
感測器供應用電源電壓 通訊電源電壓+0V(Max)
通訊電源電壓-1.5V(Min)
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 16點/共通

輸出部規格

8點輸出電晶體

型號 DRT2-OD08C DRT2-OD08C-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸出8點
額定輸出電流 1.5A/點、 8.0A/共通
殘留電壓 1.2V以下(DC1.5A、各輸出端子與G間) 1.2V以下(DC1.5A、各輸出端子與V間)
漏電流 0.1mA以下
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 8點/共通
註. 適用接頭的詳細資訊，請參閱「周邊機器」。

環境抗耐性端子模組（標準型）（電晶體型）
DRT2-[]D04CL(-1)/[]D08CL(-1)/[]D16CL(-1)一般規格

型號

DRT2-

ID04CL(-1)

DRT2-

OD04CL(-1)

DRT2-

ID08CL(-1)

DRT2-

OD08CL(-1)

DRT2-

HD16CL(-1)

DRT2-

WD16CL(-1)

DRT2-

MD16CL(-1)
通訊電源電壓 DC11～25V(從通訊連接器供應)
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
抗干擾性 遵循IEC61000-4-4 2kV (電源線)
通訊電源消耗電流 35mA以下（DC24V時）
55mA以下（DC11V時）		 35mA以下（DC24V時）
50mA以下（DC11V時）		 40mA以下（DC24V時）
55mA以下（DC11V時）		 35mA以下（DC24V時）
55mA以下（DC11V時）		 40mA以下（DC24V時）
55mA以下（DC11V時）
耐振動 10～60Hz 重複振幅0.7mm、 60～150Hz 50m/s2 X、Y、Z各方向 80min
耐衝擊 150m/s2 3軸6方向各3次
耐電壓 AC500V(絕緣的迴路間)
絕緣阻抗 20MΩ以上(隔離迴路間)
使用環境溫度 -10～+55℃
使用環境濕度 25～85%(不可結露)
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -20～+65℃
保護構造 IP67
安裝方法 M5螺絲安裝(正面、背面皆要)
安裝強度 100N
通訊連接器強度 30N
螺絲鎖合扭力 圓型接頭(通訊連接器、電源、I/O)：0.39～0.49N·m
M5 (自正面安裝模組)：1.47～1.96N·m
重量 275g以下 390g以下
I/O電源用接頭 7/8-16UN
通訊用連接器 M12

輸入部規格

4點輸入型

型號 DRT2-ID04CL DRT2-ID04CL-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸入4點
ON電壓 DC15V以上(各輸入端子與V間) DC15V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
OFF電流 1.0mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
I/O電源電壓 DC20.4V～26.4V(DC24V -15～+10%)
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 4點/共通

8點輸入型

型號 DRT2-ID08CL DRT2-ID08CL-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸入8點
ON電壓 DC15V以上(各輸入端子與V間) DC15V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
OFF電流 1mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 8點/共通

16點輸入型

型號 DRT2-HD16CL DRT2-HD16CL-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸入16點
ON電壓 DC15V以上(各輸入端子與V間) DC15V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
OFF電流 1mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 16點/共通

8點輸入／8點輸出型

型號 DRT2-MD16CL DRT2-MD16CL-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸入8點
ON電壓 DC15V以上(各輸入端子與V間) DC15V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
OFF電流 1mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 8點/共通

輸出部規格

4點輸出型

型號 DRT2-OD04CL DRT2-OD04CL-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸出4點
額定輸出電流 0.5A/點、 2.0A/共通
殘留電壓 1.2V以下(DC0.5A、各輸出端子與G間) 1.2V以下(DC0.5A、各輸出端子與V間)
漏電流 0.1mA以下
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 4點/共通

8點輸出型

型號 DRT2-OD08CL DRT2-OD08CL-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸出8點
額定輸出電流 0.5A/點、 4.0A/共通
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
殘留電壓 1.2V以下(DC0.5A、各輸出端子與G間) 1.2V以下(DC0.5A、各輸出端子與V間)
漏電流 0.1mA以下
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 8點/共通

16點輸出型

型號 DRT2-WD16CL DRT2-WD16CL-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸出16點
額定輸出電流 0.5A/點、 4.0A/共通
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
殘留電壓 1.2V以下(DC0.5A、各輸出端子與G間) 1.2V以下(DC0.5A、各輸出端子與V間)
漏電流 0.1mA以下
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 16點/共通

8點輸入／8點輸出型

型號 DRT2-MD16CL DRT2-MD16CL-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸出8點
額定輸出電流 0.5A/點、 4.0A/共通
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
殘留電壓 1.2V以下(DC0.5A、各輸出端子與G間) 1.2V以下(DC0.5A、各輸出端子與V間)
漏電流 0.1mA以下
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 8點/共通

註. 適用接頭的詳細資訊，請參閱「周邊機器」。

（單位：mm）

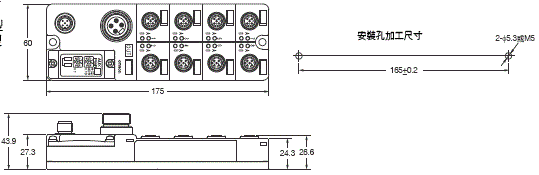

環境抗耐性端子模組（輸入8點/16點）（電晶體型）

DRT2-ID08C型
DRT2-ID08C-1型
DRT2-HD16C型
DRT2-HD16C-1型

DRT2-[]D04CL(-1) / []D08C(-1) / []D08CL(-1) / []D16C(-1) / []D16CL(-1) 外觀尺寸 2

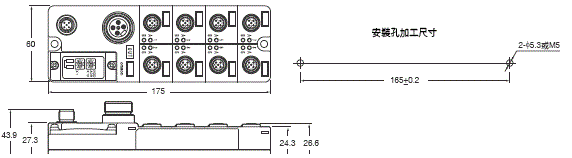

環境抗耐性端子模組（輸出8點）

DRT2-OD08C型
DRT2-OD08C-1型

DRT2-[]D04CL(-1) / []D08C(-1) / []D08CL(-1) / []D16C(-1) / []D16CL(-1) 外觀尺寸 4

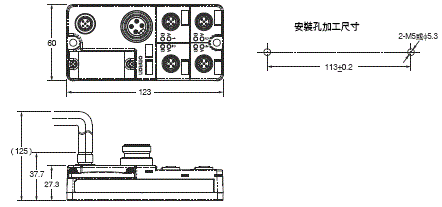

環境抗耐性端子模組（標準型）（電晶體型）

DRT2-ID04CL （-1）型
DRT2-OD04CL （-1）型

DRT2-[]D04CL(-1) / []D08C(-1) / []D08CL(-1) / []D16C(-1) / []D16CL(-1) 外觀尺寸 6

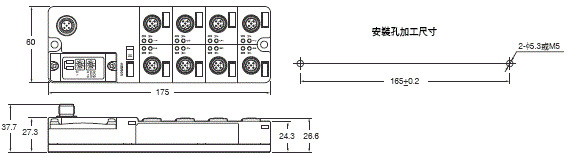

DRT2-ID08CL （-1）型
DRT2-OD08CL （1）型
DRT2-HD16CL （-1）型
DRT2-WD16CL （-1）型
DRT2-MD16CL （-1）型

DRT2-[]D04CL(-1) / []D08C(-1) / []D08CL(-1) / []D16C(-1) / []D16CL(-1) 外觀尺寸 7
