| 輸入種類 | I/O點數 | 型號 |
|---|---|---|
| 熱電偶輸入 | 輸入4點 在主局模組上佔用4CH輸入 (選擇1/100顯示模式時佔用8CH) |
DRT2-TS04T |
| 測溫阻抗輸入 | DRT2-TS04P |
![DRT2-TS04[]](/upload/product/omron/bot/omron_1527/picture.jpg)
DRT2-TS04[]
產品特色
配備智慧功能的溫度輸入端子模組
可使用與類比輸入端子大致相同的功能，如Scaling功能、比較功能等。
亦兼具溫度輸入端子模組特有的「設定溫度範圍內計時」、「輸入CH間溫度差檢測」等功能。
一般規格
| 型號 | DRT2-TS04T | DRT2-TS04P |
|---|---|---|
| 輸入種類 | 熱電偶輸入 | 測溫阻抗輸入 |
| 輸出輸入點數 | 輸入4點 在主局模組上佔用4CH輸入(選擇1/100顯示模式時佔用8CH) |
|
| 通訊電源電壓 | DC11～25V (從通訊連接器供應) | |
| 消耗電流 | 70mA以下（DC24V時）、110mA以下（DC11V時） | |
| 抗干擾性 | 遵循IEC61000-4-4 2.0kV | |
| 耐振動 | 10～150Hz 重複振幅0.7mm | |
| 耐衝撃 | 150m/s2 | |
| 耐電圧壓 | 絕緣的迴路間 AC500V | |
| 絕緣阻抗 | 20MΩ min. (預設值) (at 100 VDC) | |
| 使用環境温度 | -10～+55℃(不可結冰結露) | |
| 使用環境湿度 | 相對濕度25～85% | |
| 使用環境氣體 | 不應有腐蝕性氣體 | |
| 保存環境温度 | -25～+65℃ | |
| 安裝方法 | 35mm鋁軌安裝 | |
| 安裝強度 | 50N 10N (軌道方向) |
|
| 螺絲鎖合扭力 | M3 ： 0.5N・m | |
| 端子強度 | 拉伸：50N | |
| 重量 | 160g以下 | |
性能規格
| 型號 | DRT2-TS04T | DRT2-TS04P ＊1 | |
|---|---|---|---|
| 輸入種類 | 可切換R、S、K1、K2、J1、J2、T、E、B、N、L1、L2、U、W、PLⅡ 利用配置器設定時：可按輸入接點個別進行設定 利用撥動開關設定時：一次設定4點 |
可切換PT、JPT、PT2、JPT2 利用配置器設定時：可按輸入接點個別進行設定 利用撥動開關設定時：一次設定4點 |
|
| 顯示精度 | (以指示值的±0.3%或±1℃ 中較大者為準) ±1位數以下 ＊2 例外規定如下所示。 |
在輸入範圍-200～+850℃ 內使用時： (以指示值的±0.3%或±0.8℃ 中較大者為準) ±1位數以下 在輸入範圍-200～+200℃ 內使用時： (以指示值的±0.3%或±0.5℃ 中較大者為準) ±1位數以下 |
|
| 輸入種類 | 輸入精度 | ||
| K1、K2、T、N的-100℃ 以下 | ±2℃±1位數以下 | ||
| U、L1、L2 | ±2℃±1位數以下 | ||
| R、S的200℃ 以下 | ±3℃±1位數以下 | ||
| B的400℃ 以下 | 無規定 | ||
| W | ±0.3%或±3℃ 中較大者為準 ±1位數以下 |
||
| PLⅡ | ±0.3%或±2℃ 中較大者為準 ±1位數以下 |
||
| 轉換週期 | 250ms/4點 | ||
| 溫度轉換資料 | 二進制資料(16進制4位數，1/100顯示時為16進制8位數) | ||
| 絕緣方式 | 輸入與通訊線路間：光耦合器絕緣 各溫度輸入訊號間：光耦合器絕緣 |
||
＊1. 連接於DRT2-TS04P型的感測器，其流通的電流為0.35mA。
＊2. 安裝方向、輸入精度有相關例外規定。請參閱下述內容。
僅更換模組部或僅更換端子台部時的精度規定
請注意，由於DRT2-TS04T型中，端子台附有冷接點補償器。僅更換模組時，若端子台與模組的Lot No.及序號No.不一致，輸入精度會依安裝方向而異。可如下所示，從貼在產品上的標籤確認兩者的Lot No.及序號No.。
模組部的標籤
拆卸端子台部後，可看到模組頂部貼有標籤如下。
![DRT2-TS04[] 額定/性能 5](/upload/product/omron/bot/omron_1527/6b126429cfb1d6873b23cfe3db94fbd0.gif)
端子台部的標籤
端子台部的左側面貼有標籤如下。
![DRT2-TS04[] 額定/性能 6](/upload/product/omron/bot/omron_1527/b0de61de07ca05784cac9210abd1e03f.gif)
若端子台與模組的Lot No.及序號No.一致，則無論安裝方向為何，
皆符合基本性能規格，但若不一致，則以下列顯示精度為準。

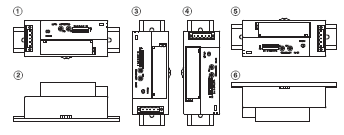

| 安裝方向 | 顯示精度 | |
|---|---|---|
| 正面安裝① | 如性能規格的顯示精度 | |
| 下述①以外的 其他安裝方向 |
(以指示值的±0.3%或±2℃ 中較大者為準) ±1位數以下。 例外規定如下所示。 |
|
| 輸入種類 | 輸入精度 | |
| K1、K2、T、N的-100℃ 以下 | ±3℃±1位數以下 | |
| U、L1、L2 | ±3℃±1位數以下 | |
| R、S的200℃ 以下 | ±4℃±1位數以下 | |
| B的400℃ 以下 | 無規定 | |
| W | ±0.3%或±4℃ 中較大者為準±1位數以下 | |
| PLⅡ | ±0.3%或±3℃ 中較大者為準±1位數以下 | |
![DRT2-TS04[] 額定/性能 9](/upload/product/omron/bot/omron_1527/485f0487c039d392f958159f836d2e8d.gif)

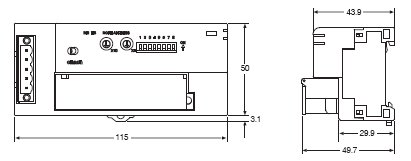

（單位：mm）
DRT2-TS04T型
DRT2-TS04P型
![DRT2-TS04[] 外觀尺寸 1](/upload/product/omron/bot/omron_1527/fe88ea7261176b403bd4af36477775cf.gif)
