DRT2-[]D16SL(H)(-1) / []D32SLH(-1)

DRT2-[]D16SL(H)(-1) / []D32SLH(-1)

產品特色
藉由免用螺絲端子模組配線， 節省製造現場的配線與工時， 作業更加快速
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

免用螺絲（M3），不需要鎖緊。

端子台可裝卸，強力支援維修作業。

接線也只需一個動作。 插入棒端子即完成接線。

DRT2-[]D16SL(H)(-1) / []D32SLH(-1) 特長 4

適用電線範圍為AWG24～16 （φ0.2～1.25mm2）。

短路、斷線
檢測功能		 規格 I/O
端子		 內部迴路
電源額定電壓		 I/O電源
額定電壓		 型號
有 輸入用 支援NPN((+)共通) 16點 夾接
端子模組		 由通訊
連接器供應		 DC24V DRT2-ID16SLH
支援PNP((-)共通) DRT2-ID16SLH-1
輸出用 支援NPN((-)共通) DRT2-OD16SLH
支援PNP((+)共通) DRT2-OD16SLH-1
無 輸入用 支援NPN((+)共通) DRT2-ID16SL
支援PNP((-)共通) DRT2-ID16SL-1
輸出用 支援NPN((-)共通) DRT2-OD16SL
支援PNP((+)共通) DRT2-OD16SL-1
有 輸入用 支援NPN((+)共通) 32點 DRT2-ID32SLH
支援PNP((-)共通) DRT2-ID32SLH-1
輸出用 支援NPN((-)共通) DRT2-OD32SLH
支援PNP((+)共通) DRT2-OD32SLH-1
輸入
輸出用		 支援NPN(輸入(+)
共通/輸出(-)共通)		 輸入16點/
輸出16點		 DRT2-MD32SLH
支援PNP(輸入(-)
共通/輸出(+)共通)		 DRT2-MD32SLH-1

一般規格

通訊電源電壓 DC11～DC25V (從通訊連接器供應)
通訊電源消耗電流 DRT2-ID16SL （-1）型：30mA以下（DC24V時）、55mA以下（DC11V時）
DRT2-OD16SL （-1）型：35mA以下（DC24V時）、65mA以下（DC11V時）
DRT2-ID16SLH （-1）型：35mA以下（DC24V時）、65mA以下（DC11V時）
DRT2-OD16SLH （-1）型：35mA以下（DC24V時）、70mA以下（DC11V時）
DRT2-ID32SL型：55mA以下（DC24V時）、100mA以下（DC11V時）
DRT2-ID32SL-1型：55mA以下（DC24V時）、90mA以下（DC11V時）
DRT2-OD32SL型：50mA以下（DC24V時）、80mA以下（DC11V時）
DRT2-OD32SL-1型：50mA以下（DC24V時）、75mA以下（DC11V時）
DRT2-MD32SL （-1）型：50mA以下（DC24V時）、80mA以下（DC11V時）
DRT2-ID32SLH型：65mA以下（DC24V時）、100mA以下（DC11V時）
DRT2-ID32SLH-1型：65mA以下（DC24V時）、105mA以下（DC11V時）
DRT2-OD32SLH型：55mA以下（DC24V時）、80mA以下（DC11V時）
DRT2-OD32SLH-1型：55mA以下（DC24V時）、85mA以下（DC11V時）
DRT2-MD32SLH （-1）型：60mA以下（DC24V時）、90mA以下（DC11V時）
抗干擾性 遵循IEC61000-4-4 2kV (電源線)
耐振動 10～60Hz 重複振幅0..7mm、 60～150Hz 50m/s2 X、Y、Z各方向 80min
耐衝擊 150m/s2 3軸6方向各3次
耐電壓 AC500V (絕緣的迴路間)
絕緣阻抗 20MΩ以上(隔離迴路間)
使用環境溫度 -10～+55℃
使用環境濕度 25～85% (不可結露)
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -20～+65℃
安裝方法 35mm鋁軌安裝
重量 480g以下

輸出輸入部規格

16點輸入電晶體型（輸入部規格）

項目 型號 DRT2-ID16SL DRT2-ID16SL-1 DRT2-ID16SLH DRT2-ID16SLH-1
內部I/O共通線處理 支援NPN 支援PNP 支援NPN 支援PNP
輸入點數 輸入16點
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
輸入電流 6.0mA以下/點(DC24V時) 3.0mA以上/點(DC17V時)
輸入阻抗 4kΩ
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
ON電壓 DC15V以上(各輸入端子與V間) DC15V以上(各輸入端子與G間) DC15V以上(各輸入端子與V間) DC15V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間) DC5V以上(各輸入端子與V間) DC5V以上(各輸入端子與G間)
ON電流 3.0mA以上
OFF電流 1.0mA以下
各共通的迴路數 16點/共通
電源短路保護 ―― 在50mA/點以上動作
未連接檢測 ―― 在0.3mA/點以下動作
輸入連接機器供應電流 100mA/點 50mA/點

32點輸入電晶體型（輸入部規格）

項目 型號 DRT2-ID32SLH DRT2-ID32SLH-1
內部I/O共通線處理 支援NPN 支援PNP
輸入點數 輸入32點
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
輸入電流 6.0mA以下/點(DC24V時) 3.0mA以上/點(DC17V時)
輸入阻抗 4kΩ
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
ON電壓 DC15V以上(各輸入端子與V間) DC15V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
ON電流 3mA以上
OFF電流 1mA以下
各共通的迴路數 16點/共通
電源短路保護 在50mA/點以上動作
未連接檢測 在0.3mA/點以下動作

16點輸出電晶體型（輸出部規格）

項目 型號 DRT2-OD16SL DRT2-OD16SL-1 DRT2-OD16SLH DRT2-OD16SLH-1
內部I/O共通線處理 支援NPN 支援PNP 支援NPN 支援PNP
輸出點數 輸出16點
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
輸出電流 0.5A/點、4.0A/共通
殘留電壓 1.2V以下
漏電流 0.1mA以下 0.1mA以下 ＊1
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
斷線檢測 ―― 有＊2
輸出連接機器供應電流 100mA/點
異常時的輸出 異常時依據HOLD/CLEAR設定(出廠預設為CLEAR)

1. 為檢測外部負載斷線，即使輸出OFF時亦流通0.1mA以下的微小電流。請確認負載在該微小電流下不會動作後，再行使用。
2. ON時的負載電流為3mA以上時，可使用斷線檢測功能。若負載電流為3mA以下，則可能錯誤檢測斷線。

32點輸出電晶體型（輸出部規格）

項目 型號 DRT2-OD32SLH DRT2-OD32SLH-1
內部I/O共通線處理 支援NPN 支援PNP
輸出點數 輸出32點
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
輸出電流 0.5A/點、 4.0A/共通
残留電壓 1.2V以下
漏電流 0.1ｍA以下 *1
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
斷線檢測 有 *2
異常時的輸出 異常時依據HOLD/CLEAR設定(出廠預設為CLEAR)

＊1. 為檢測外部負載斷線，即使輸出OFF時亦流通0.1mA以下的微小電流。請確認負載在該微小電流下不會動作後，再行使用。

＊2. ON時的負載電流為3mA以上時，可使用斷線檢測功能。若負載電流為3mA以下，則可能錯誤檢測斷線。

16點輸入/16點輸出電晶體型（輸入部規格）

項目 型號 DRT2-MD32SLH DRT2-MD32SLH-1
內部I/O共通線處理 支援NPN 支援PNP
輸入點數 輸入16點
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
輸入電流 6.0mA以下/點(DC24V時) 3.0mA以上/點(DC17V時)
輸入阻抗 4kΩ
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
ON電壓 DC15V以上(各輸入端子與V間) DC15V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
ON電流 3mA以上
OFF電流 1mA以下
各共通的迴路數 16點/共通
電源短路保護 在50mA/點以上動作
未連接檢測 在0.3mA/點以下動作

16點輸入/16點輸出電晶體型（輸出部規格）

型號 DRT2-MD32SLH DRT2-MD32SLH-1
內部I/O共通線處理 支援NPN 支援PNP
輸出點數 輸出16點
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
輸出電流 0.5A/點、4.0A/共通
残留電壓 1.2V以下
漏電流 0.1ｍA以下 *1
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
斷線檢測 有 *2
異常時的輸出 異常時依據HOLD/CLEAR設定(出廠預設為CLEAR)

＊1. 為檢測外部負載斷線，即使輸出OFF時亦流通0.1mA以下的微小電流。請確認負載在該微小電流下不會動作後，再行使用。

＊2. ON時的負載電流為3mA以上時，可使用斷線檢測功能。若負載電流為3mA以下，則可能錯誤檢測斷線。

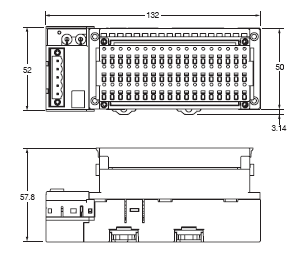

（單位：mm）

DRT2-ID16SLH （-1）型
DRT2-OD16SLH （-1）型
DRT2-ID16SL （-1）型
DRT2-OD16SL （-1）型

DRT2-[]D16SL(H)(-1) / []D32SLH(-1) 外觀尺寸 2 DRT2-ID16SLH(-1)_Dim

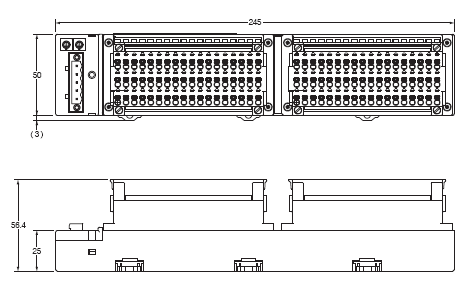

DRT2-ID32SLH （-1）型
DRT2-OD32SLH （-1）型
DRT2-MD32SLH （-1）型

DRT2-[]D16SL(H)(-1) / []D32SLH(-1) 外觀尺寸 4 DRT2-ID32SLH(-1)_Dim
