DRT2-[]D32ML(-1) / []D16ML(-1)

DRT2-[]D32ML(-1) / []D16ML(-1)

產品特色
超小型尺寸16點、32點的遠端端子模組
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

與介面（D-SUB等）轉換專用機板組合下，能與多種I/O介面連接。

寬35mm×深60mm×高80mm。

規格 I/O端子 內部迴路
電源額定電壓		 I/O電源
額定電壓		 型號
輸入用 支援NPN((+)共通) 32點 MIL型接頭 由通訊連接器供應 DC24V DRT2-ID32ML
支援PNP((-)共通) DRT2-ID32ML-1
輸出用 支援NPN((-)共通) DRT2-OD32ML
支援PNP((+)共通) DRT2-OD32ML-1
輸入輸出用 支援NPN(輸入(+)共通/
輸出(-)共通)		 輸入16點/
輸出16點		 DRT2-MD32ML
支援PNP(輸入(-)共通/
輸出(+)共通)		 DRT2-MD32ML-1
輸入用 支援NPN((+)共通) 16點 MIL型接頭 DRT2-ID16ML
支援PNP((-)共通) DRT2-ID16ML-1
輸出用 支援NPN((-)共通) DRT2-OD16ML
支援PNP((+)共通) DRT2-OD16ML-1
輸入用 支援NPN((+)共通)

MIL型接頭
(附接頭纜線

附屬品10cm)

 DRT2-ID16MLX
支援PNP((-)共通) DRT2-ID16MLX-1
輸出用 支援NPN((-)共通) DRT2-OD16MLX
支援PNP((+)共通) DRT2-OD16MLX-1
安裝金具 SRT2-ATT02

一般規格

通訊電源電壓 DC11～DC25V(從通訊連接器供應)
通訊電源消耗電流 DRT2-ID16ML （-1）型：40mA以下（DC24V時）、60mA以下（DC11V時）
DRT2-ID16MLX （-1）型：40mA以下（DC24V時）、60mA以下（DC11V時）
DRT2-OD16ML （-1）型：45mA以下（DC24V時）、75mA以下（DC11V時）
DRT2-OD16MLX （-1）型：45mA以下（DC24V時）、75mA以下（DC11V時）
DRT2-ID32ML （-1）型：55mA以下（DC24V時）、100mA以下（DC11V時）
DRT2-OD32ML （-1）型：70mA以下（DC24V時）、120mA以下（DC11V時）
DRT2-MD32ML （-1）型：60mA以下（DC24V時）、110mA以下（DC11V時）
抗干擾性 遵循IEC61000-4-4 2kV (電源線)
耐振動 10～60Hz 重複振幅0.7mm 60～150Hz 50m/s2
耐衝撃 150m/s2
耐電壓 AC500V(絕緣的迴路間)
絕緣阻抗 20MΩ以上
使用環境溫度 -10～+55℃
使用環境濕度 25～85%(不可結露)
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -25～+65℃
安裝方法 35mm鋁軌安裝
重量 120g以下 ＊

＊ DRT2-ID16MLX （-1）型、DRT2-OD16MLX （-1）型附屬的接頭纜線為10g以下。

輸入部規格

32點輸入接頭型

項目 型號 DRT2-ID32ML DRT2-ID32ML-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸入32點
ON電壓 DC17V以上(各輸入端子與V間) DC17V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
OFF電流 1.0mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 32點/共通

16點輸入/16點輸出接頭型
16點輸入接頭型

型號 DRT2-MD32ML
DRT2-ID16ML
DRT2-ID16MLX		 DRT2-MD32ML-1
DRT2-ID16ML-1
DRT2-ID16MLX-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸入16點
ON電壓 DC17V以上(各輸入端子與V間) DC17V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
OFF電流 1.0mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
最大同時輸入點數 16點
各共通的迴路數 16點/共通

輸出部規格

32點輸出接頭型

型號 DRT2-OD32ML DRT2-OD32ML-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸出32 點
額定輸出電流 0.3A/點 4A/共通 ＊
残留電壓 1.2V以下(DC0.3A、各輸出端子與G間) 1.2V以下(DC0.3A、各輸出端子與V間)
漏電流 0.1mA以下
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 32點/共通

＊使用的總外部負載電流請勿超過4A。
使用時，V端子與G端子的各端子請勿超過1A。

16點輸入/16點輸出接頭型
16點輸出接頭型

型號 DRT2-MD32ML
DRT2-OD16ML
DRT2-OD16MLX		 DRT2-MD32ML-1
DRT2-OD16ML-1
DRT2-OD16MLX-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸出16點
額定輸出電流 0.3A/點 2A/共通 ＊
残留電壓 1.2V以下(DC0.3A、各輸出端子與G間) 1.2V以下(DC0.3A、各輸出端子與V間)
漏電流 0.1mA以下
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 16點/共通

＊使用的總外部負載電流請勿超過2A。
使用時，V端子與G端子的各端子請勿超過1A。

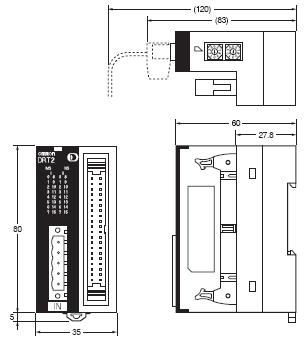

（單位：mm）

DRT2-ID32ML （-1）型
DRT2-OD32ML （-1）型
DRT2-MD32ML （-1）型

DRT2-[]D32ML(-1) / []D16ML(-1) 外觀尺寸 1

（ ）中為參考尺寸。

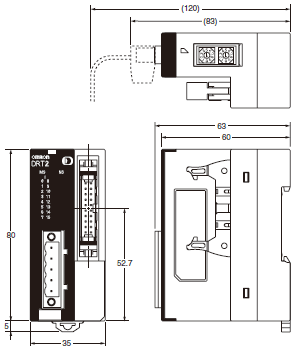

DRT2-ID16ML （-1）型
DRT2-OD16ML （-1）型
DRT2-ID16MLX （-1）型
DRT2-OD16MLX （-1）型

DRT2-[]D32ML(-1) / []D16ML(-1) 外觀尺寸 2

（ ）中為參考尺寸。

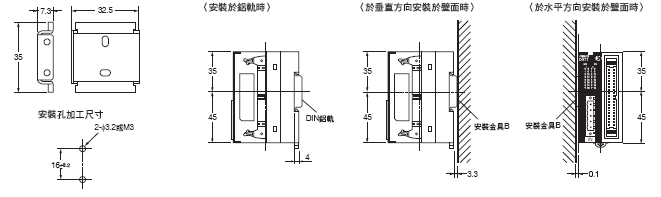

安裝金具B （選購品）
SRT2-ATT02型

DRT2-[]D32ML(-1) / []D16ML(-1) 外觀尺寸 3
