| 規格 | I/O連接組態 | 內部迴路電源額定電壓 | I/O電源額定電壓 | 型號 | |
|---|---|---|---|---|---|
| 繼電器輸出 | 16點 | M3螺絲端子 | 由通訊連接器供應 | 由通訊連接器供應 | DRT2-ROS16 |
DRT2-ROS16
產品特色
只要One touch，即可更換繼電器。本繼電器輸出型智慧型子局，可實現「到位」的遠端維護
支援大容量輸出機器（最大3A）。
亦可輕鬆更換繼電器。
可增設1台擴充模組（XWT型系列）。
擴充模組
1台I/O子局（DRT2-ID16 （-1） /OD16 （-1）型/DRT2-ROS16型）可組合1台擴充模組。
擴充模組有下述類型，依組合可彈性擴充點數。
| 型號 | I/O點數 |
|---|---|
| XWT-ID08 | 8點輸入(支援NPN) |
| XWT-ID08-1 | 8點輸入(支援PNP) |
| XWT-OD08 | 8點輸出(支援NPN) |
| XWT-OD08-1 | 8點輸出(支援PNP) |
| XWT-ID16 | 16點輸入(支援NPN) |
| XWT-ID16-1 | 16點輸入(支援PNP) |
| XWT-OD16 | 16點輸出(支援NPN) |
| XWT-OD16-1 | 16點輸出(支援PNP) |
一般規格
| 通訊電源電壓 | DC11～25V (從通訊連接器供應) |
|---|---|
| 通訊電源消耗電流 | 215mA以下（DC24V時）、395mA以下（DC11V時） |
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) |
| 耐振動 | 10～55Hz 重複振幅0.7mm X、Y、Z各方向 80分 |
| 耐衝擊 | 100m/s2 |
| 耐電壓 | AC500V (絕緣的迴路間) |
| 絕緣阻抗 | 20MΩ以上 |
| 使用環境溫度 | -10～+55℃ |
| 使用環境濕度 | 25～85% (不可結露) |
| 使用環境氣體 | 不應有腐蝕性氣體 |
| 保存環境溫度 | -25～+65℃ |
| 安裝方法 | 35mm鋁軌安裝 |
| 螺絲鎖合扭力 | M2 (通訊連接器固定用螺絲)：0.26～0.3N·m M3 (接線用螺絲)：0.5N·m M3 (安裝用螺絲)：0.5N·m |
| 重量 | 260g以下 |
輸出部規格（每1點繼電器）
| 搭載繼電器 | DRTA-NY5W-K ＊1 |
|---|---|
| 額定負載 | 阻抗負載 AC250V 2A 共通8A/DC30V 2A 共通8A |
| 額定通電電流 | 3A ＊2 |
| 最大接點電壓 | AC250V、 DC125V |
| 最大接點電流 | 3A |
| 最大開關容量 | AC750VA、 DC90V |
| 最小適用負載(參考值) | DC5V 1mA |
＊1. 請根據以下型號訂購更換用的繼電器。
| 型號 |
|---|
| DRTA-NY5W-K |
＊2. 同時ON點數每1共通為4點以下，或環境溫度為45℃ 以下的情形時，最高可流通3A （共通10A）。

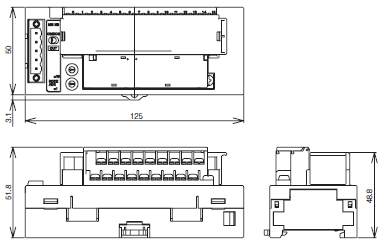

（單位：mm）
DRT2-ROS16型
