DRT2-[]D08(-1) / []D16(-1)

DRT2-[]D08(-1) / []D16(-1)

產品特色
可擴充I/O的電晶體型
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

可收集維護系統等各式各樣的資料，且絲毫不影響生產相關的控制系統。

可透過網路輕鬆監控通訊電源電壓，並收集、管理老化劣化、設備運轉的資訊等。

可增設擴充I/O模組。

以通訊速度零設定化及端子台拆裝構造等特點，提升維護性能。

規格 I/O連接組態 內部迴路
電源額定電壓		 I/O電源額定電壓 型號
輸入用 支援NPN((+)共通) 16點 Ｍ3
螺絲端子		 由通訊連接器供應 DC24V DRT2-ID16
支援PNP((-)共通) DRT2-ID16-1
輸出用 支援NPN((-)共通) DRT2-OD16
支援PNP((+)共通) DRT2-OD16-1
入輸出用 支援NPN(輸入(+)共通/
輸出(-)共通)		 輸入8點/
輸出8點		 DRT2-MD16
支援PNP(輸入(-)共通/
輸出(+)共通)		 DRT2-MD16-1
輸入用 支援NPN((+)共通) 8點 DRT2-ID08
支援PNP((-)共通) DRT2-ID08-1
輸出用 支援NPN((-)共通) 8點 DRT2-OD08
支援PNP((+)共通) DRT2-OD08-1

擴充模組

1台I/O子局（DRT2-ID16 （-1） /OD16 （-1）型/DRT2-ROS16型）可組合1台擴充模組。
擴充模組有下述類型，依組合可彈性擴充點數。
型號 I/O點數
XWT-ID08 8點輸入(支援NPN)
XWT-ID08-1 8點輸入(支援PNP)
XWT-OD08 8點輸出(支援NPN)
XWT-OD08-1 8點輸出(支援PNP)
XWT-ID16 16點輸入(支援NPN)
XWT-ID16-1 16點輸入(支援PNP)
XWT-OD16 16點輸出(支援NPN)
XWT-OD16-1 16點輸出(支援PNP)

一般規格

通訊電源電壓 DC11～25V
模組電源電壓 不需要(由通訊連接器供應)
I/O電源電壓 DC20.4～26.4V(DC24V -15～+10%)
通訊電源消耗電流 DRT2-ID08 （-1）型：40mA以下（DC24V時）、70mA以下（DC11V時）
DRT2-OD08型：40mA以下（DC24V時）、60mA以下（DC11V時）
DRT2-OD08-1型：35mA以下（DC24V時）、55mA以下（DC11V時）
DRT2-ID16 （-1）型：40mA以下（DC24V時）、65mA以下（DC11V時）
DRT2-OD16 （-1）型：35mA以下（DC24V時）、60mA以下（DC11V時）
DRT2-MD16 （-1）型：40mA以下（DC24V時）、65mA以下（DC11V時）
耐電壓 AC500V(絕緣的迴路間)
抗干擾性 遵循IEC61000-4-4 2kV (電源線)
耐振動 10～60Hz 重複振幅0.7mm、 60～150Hz 50m/s2 X、Y、Z各方向 80min
耐衝擊 150m/s2 3軸6方向各3次
安裝方法 35mm鋁軌安裝
螺絲鎖緊扭力 M3 (電源、I/O端子)：0.5N·m
使用環境溫度 -10～+55℃
使用環境濕度 25～85%(不可結露)
保存環境溫度 -25～+65℃
重量 DRT2-ID08(-1)/OD08(-1)型 ： 135g以下
DRT2-MD16(-1)型 ： 145g以下
DRT2-ID16(-1)/OD16(-1)型 ： 140g以下

輸入部規格

8點輸入電晶體型

型號 DRT2-ID08 DRT2-ID08-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸入8點
ON電壓 DC15V以上(各輸入端子與V間) DC15V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
OFF電流 1.0mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 8點/共通

16點輸入電晶體型

型號 DRT2-ID16 DRT2-ID16-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸入16點
ON電壓 DC15V以上(各輸入端子與V間) DC15V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
OFF電流 1.0mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 16點/共通

8點輸入/8點輸出電晶體型

型號 DRT2-MD16 DRT2-MD16-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸入8點
ON電壓 DC15V以上(各輸入端子與V間) DC15V以上(各輸入端子與G間)
OFF電壓 DC5V以下(各輸入端子與V間) DC5V以下(各輸入端子與G間)
OFF電流 1.0mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
ON延遲時間 1.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 8點/共通

輸出部規格

8點輸出電晶體型

型號 DRT2-OD08 DRT2-OD08-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸出8點
額定輸出電流 0.5A/點、 4.0A/共通
殘留電壓 1.2V以下(DC0.5A、各輸出端子與G間) 1.2V以下(DC0.5A、各輸出端子與V間)
漏電流 0.1ms以下
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 8點/共通

16點輸出電晶體型

型號 DRT2-OD16 DRT2-OD16-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸出16點
額定輸出電流 0.5A/點、 4.0A/共通
殘留電壓 1.2V以下(DC0.5A、(DC0.5A、各輸出端子與G間) 1.2V以下(DC0.5A、(DC0.5A、各輸出端子與G間)
漏電流 0.1ms以下
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 16點/共通

8點輸入/8點輸出電晶體型

型號 DRT2-MD16 DRT2-MD16-1
內部I/O共通線處理 支援NPN 支援PNP
輸出輸入點數 輸出8點
額定輸出電流 0.5A/點、 4.0A/共通
殘留電壓 1.2V以下(DC0.5A、各輸出端子與G間) 1.2V以下(DC0.5A、各輸出端子與V間)
漏電流 0.1ms以下
ON延遲時間 0.5ms以下
OFF延遲時間 1.5ms以下
各共通的迴路數 8點/共通

（單位：mm）

DRT2-ID16（-1）型
DRT2-OD16（-1）型
DRT2-ID08（-1）型
DRT2-OD08（-1）型
DRT2-MD16（-1）型

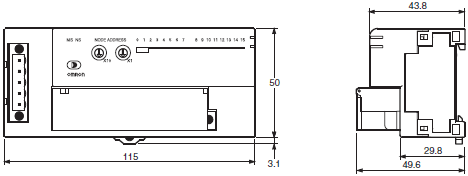

DRT2-[]D08(-1) / []D16(-1) 外觀尺寸 2 DRT2-ID16(-1)_Dim
