| 名稱 | 外觀 | 規格 | 型號 | |
|---|---|---|---|---|
| CompoNet通訊模組 |
 |
薄I/O模組 最多可連接64台 (I/O點數 輸入 ： 最大32位元組 輸出： 最大32位元組) |
GRT1-CRT | |
|
薄I/O 模組 |
數位I/O模組 |
 |
DC輸入 4點 支援NPN | GRT1-ID4 |
| DC輸入 4點 支援PNP | GRT1-ID4-1 | |||
| 電晶體輸出 4點 支援NPN | GRT1-OD4 | |||
| 電晶體輸出 4點 支援PNP | GRT1-OD4-1 | |||
| DC輸入 8點 支援NPN | GRT1-ID8 | |||
| DC輸入 8點 支援PNP | GRT1-ID8-1 | |||
| 電晶體輸出 8點 支援NPN | GRT1-OD8 | |||
| 電晶體輸出 8點 支援PNP | GRT1-OD8-1 | |||
| 繼電器輸出 2點 | GRT1-ROS2 | |||
| AC輸入 4點 | GRT1-IA4-1 | |||
| GRT1-IA4-2 | ||||
| 類比I/O模組 |
 |
輸入(電流/電壓) 2點 | GRT1-AD2 | |
| 輸出(電流) 2點 | GRT1-DA2C | |||
| 輸出(電壓) 2點 | GRT1-DA2V | |||
| 溫度輸入 (測溫電阻)) |
 |
溫度輸入(測溫電阻 PT100) 2點 | GRT1-TS2P | |
| 溫度輸入(測溫電阻 PT1000) 2點 | GRT1-TS2PK | |||
| 熱電偶輸入 2點 | GRT1-TS2T | |||
| 計數器模組 |
 |
計數器輸入 1點 外部輸出 1點 支援NPN | GRT1-CT1 | |
| 計數器輸入 1點 外部輸出 1點 支援PNP | GRT1-CT1-1 | |||
|
系統 模組 |
區塊增設模組 |
 |
右側自動換行專用 (使用於薄I/O端子的塊分割) |
GRT1-TBR |
 |
左側自動換行專用 (使用於薄I/O端子的塊分割) |
GRT1-TBL | ||
| 區塊增設纜線 ＊1 | ―― | 長度1m | GCN2-100 | |
| I/O電源供給模組 |
 |
使用於I/O電源的總消耗量電流超過4A時，或是希望I/O電源屬於 另外系統時 |
GRT1-PD2 | |
| GRT1-PD2G | ||||
| GRT1-PD8 | ||||
| GRT1-PD8-1 | ||||
| 使用於增設I/O電源的V/G端子時 | GRT1-PC8 | |||
| GRT1-PC8-1 | ||||
| 終端模組 ＊2 |
 |
薄I/O端子的終端所需 | GRT1-END | |
| 選購品 | 端子台塊 | ―― | 端子台塊(5個) | GRT1-BT1-5 |
GRT1-CRT
產品特色
遵循CompoNet的介面模組。最多可將IN 256點、OUT 256點集中在一個節點
最多可連接64個薄型I/O模組。
可將大容量的I/O點數集中在一個子局模組。（最多I/O點數 輸入／輸出 最多各256點）
可以一個子局構成不同的I/O種類，實現省空間。
啟動簡單只須設定節點位址。
可在通訊繼續狀態下線上更換薄型I/O模組。有助於設備停機時間的最小化。
搭載可監視設備運轉狀態等的智慧功能。有助於預防安全及提高運轉率。
可登錄未來預定擴充的薄型I/O，減少變更時的設計工時。
1. 區塊增設纜線請與區塊增設模組成套使用。
2. 終端模組為另售品。（未附屬在通訊模組中）
一般規格
| 網路電源電壓 | DC14～26.4V |
|---|---|
| 模組用電源電壓 | DC20.4～26.4V(DC24V -15～+10%) |
| I/O電源電壓 | DC20.4～26.4V ＊ (DC24V -15～+10%) |
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) |
| 耐振動 | 10～60Hz 重複振幅0.7mm、60～150Hz 50m/s2 |
| 耐衝撃 | 150m/s2 |
| 耐電壓 | AC500V (隔離迴路之間) |
| 絕緣阻抗 | 20MΩ以上(隔離迴路之間) |
| 使用環境溫度 | -10～+55℃ (不可結露結冰) |
| 使用環境濕度 | 相對濕度25～85% |
| 使用環境氣體 | 不應有腐蝕性氣體 |
| 保存環境溫度 | -25～+65℃(不可結露結冰) |
| 安裝方法 | DIN35mm鋁軌安裝 |
＊ 用於輸入對薄型I/O模組供應的電源。
CompoNet通訊模組的規格
| I/O點數 | 輸入： 最多32位元組(包含狀態、不使用區域) 輸出： 最多32位元組(包含不使用區域) |
|---|---|
| 薄型I/O模組的 最多連接台數 |
64台(不含終端模組) |
| 狀態區域 | 1CH占用(CompoNet通訊模組的狀 |
| 參數備份/復原功能 | 每一模組可備份或復原2K位元組的資料 |
| 傳送速度 | 自動追隨CompoNet主局模組的傳送速度(4Mbps、3Mbps、1.5Mbps、93.75kbps) |
| 傳送速度 | 有以下種類。 ・圓形纜線Ⅰ (JIS C3306 2芯，0.75mm2) ・圓形纜線Ⅱ (JIS C3306 4芯，0.75mm2) ・扁平纜線I (無被覆，DCA4-4F10) 註. 圓形纜線I、圓形纜線II、扁平纜線I是不同的纜線種類。 因此，若要混用這些纜線，必須透過中繼器模組區分為幹線與副幹線使用。 |
| LED顯示 | MS (綠/紅)： CompoNet通訊模組的狀態顯示 NS (綠/紅)： 與CompoNet網路的通訊狀態顯示 TS (綠/紅)： 薄型I/O端子的狀態顯示 UNIT PWR (綠)： 模組電源的狀態顯示 I/O PWR (綠)： I/O電源的狀態顯示 |
| 開關 | 旋轉開關(10進位) ×2： 節點位址設定用 指撥開關(4極) ×1： 動作模式設定用 |
| 接頭 | CompoNet通訊用接頭 |
| 端子 | 模組電源饋電用接線端子(DC24V、0V) I/O電源饋電用接線端子(DC24V、0V) |
| 消耗電力 | 2.5W |
| 每塊的供應電力 | 模組電源饋電用接線端子(DC24V、0V) I/O電源饋電用接線端子(DC24V、0V) |
| 模塊分割 | 基本塊+增設塊(最多2塊) |
| I/O電源消耗電流 | 最大4A |
| 重量 | 137g |
| 附屬品 | 無 |

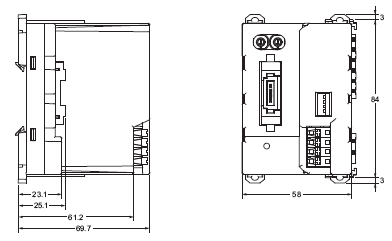

（單位：mm）
GRT1-CRT型
