| 名稱 | 規格 | 型號 | |||
|---|---|---|---|---|---|
| 擴充模組 | 輸入 | 8點 | NPN | 數位I/O子局模組 CRT1-ID16 (-1) /OD16 (-1)、 CRT1-ROS16、CRT1-ROF16 可對1台安裝1台 |
XWT-ID08 |
| PNP | XWT-ID08-1 | ||||
| 輸出 | NPN | XWT-OD08 | |||
| PNP | XWT-OD08-1 | ||||
| 輸入 | 16點 | NPN | XWT-ID16 | ||
| PNP | XWT-ID16-1 | ||||
| 輸出 | NPN | XWT-OD16 | |||
| PNP | XWT-OD16-1 | ||||
![XWT-[]D08(-1) / []D16(-1)](/upload/product/omron/bot/omron_1920/picture.jpg)
XWT-[]D08(-1) / []D16(-1)
產品特色
可對1台數位I/O子局組合1台擴充模組。如此，可進行輸入16點＋輸出8點等各種I/O組合， 擴大系統構造的可能性。
依不同組合彈性擴充點數。
利用I/O的裝卸構造，實現啟動時間縮短與維修性提高。
可收集設備因長年使用而老化、設備運轉資訊等安全系統的各種資料， 有助於提高生產力。
種類
一般規格
| 項目 | 規格、性能 |
|---|---|
| 通訊電源電壓 | DC14～26.4V |
| I/O電源電壓 ＊1 | DC20.4～26.4V(DC24V -15～+10%) |
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) |
| 耐振動 | 10～60Hz 重複振幅0.7mm、60～150Hz 50m/s2X、Y、Z各方向80min |
| 耐衝擊 | 150m/s2 (3軸6向各3次) |
| 耐電壓 | AC500V (隔離迴路之間) |
| 絕緣阻抗 | 20MΩ以上(隔離迴路之間) |
| 使用環境溫度 | -10～+55℃ |
| 使用環境濕度 | 25～85% (不可結露) |
| 使用環境氣體 | 不應有腐蝕性氣體 |
| 保存溫度 | -25～+65℃ |
| 保存濕度 | 25～85% (不可結露) |
| 端子台螺絲的鎖合扭力 ＊2 | M3 (接線螺絲) ： 0.5N·m M3 (安裝螺絲) ： 0.5N·m |
| 安裝方法 | 利用DIN35mm鋁軌、M4螺絲或安裝金具來安裝(依機種而異) |
＊2. 僅安裝了螺絲式端子台的子局模組
輸入部規格
| 型號 | XWT-ID08 | XWT-ID08-1 | XWT-ID16 | XWT-ID16-1 |
|---|---|---|---|---|
| 內部I/O通用 | 支援NPN | 支援PNP | 支援NPN | 支援PNP |
| 輸出輸入點數 | 輸入 8點 | 輸入 16點 | ||
| ON電壓 |
DC15V以上 (各輸入端子與V間) |
DC15V以上 (各輸入端子與G間) |
DC15V以上 (各輸入端子與V間) |
DC15V以上 (各輸入端子與G間) |
| OFF電壓 |
DC5V以下 (各輸入端子與V間) |
DC5V以下 (各輸入端子與G間) |
DC5V以下 (各輸入端子與V間) |
DC5V以下 (各輸入端子與G間) |
| OFF電流 | 1.0mA以下 | |||
| 輸入電流 | 6.0mA以下/點(DC24V時) 3.0mA以上/點(DC17V時) |
|||
| ON延遲時間 | 1.5ms以下 | |||
| OFF延遲時間 | 1.5ms以下 | |||
| 共用的迴路數 | 8點/共用 | 16點/共用 | ||
| 通訊電源消耗電流 |
5mA以下（DC24V時）、 5mA以下（DC11V時） |
10mA以下（DC24V時）、 15mA以下（DC11V時） |
||
| 重量 | 80g以下 | 120g以下 | ||
輸出部規格
| 型號 | XWT-OD08 | XWT-OD08-1 | XWT-OD16 | XWT-OD16-1 |
|---|---|---|---|---|
| 內部I/O通用 | 支援NPN | 支援PNP | 支援NPN | 支援PNP |
| 輸出輸入點數 | 輸出8點 | 輸出16點 | ||
| 額定輸出電流 | 0.5A/點，2.0A/共用 | 0.5A/點，4.0A/共用 | ||
| 殘留電壓 |
1.2V以下(DC0.5A、 各輸出端子與G間) |
1.2V以下(DC0.5A、 各輸出端子與V間) |
1.2V以下(DC0.5A、 各輸出端子與G間) |
1.2V以下(DC0.5A、 各輸出端子與V間) |
| 漏電流 | 0.1mA以下 | |||
| ON延遲時間 | 0.5ms以下 | |||
| OFF延遲時間 | 1.5ms以下 | |||
| 共用的迴路數 | 8點/共用 | 16點/共用 | ||
| 通訊電源消耗電流 |
5mA以下（DC24V時）、 5mA以下（DC11V時） |
10mA以下（DC24V時）、 15mA以下（DC11V時） |
||
| 重量 | 80g以下 | 120g以下 | ||
（單位：mm）

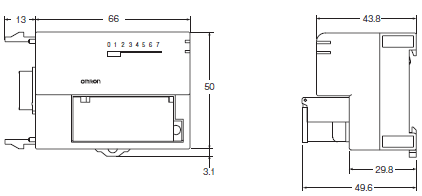

8點型
XWT-ID08型
XWT-ID08-1型
XWT-OD08型
XWT-OD08-1型
![XWT-[]D08(-1) / []D16(-1) 外觀尺寸 1](/upload/product/omron/bot/omron_1920/5d24f54366ed92039ac11d825d123a85.gif)

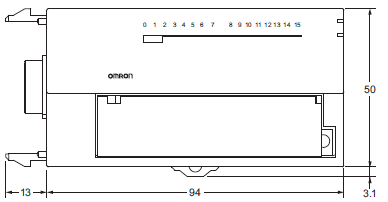

16點型
XWT-ID16型
XWT-ID16-1型
XWT-OD16型
XWT-OD16-1型
![XWT-[]D08(-1) / []D16(-1) 外觀尺寸 2](/upload/product/omron/bot/omron_1920/4f2978408d9b33b71fed5f207b07ea24.gif)
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 CompoNet 型錄 |
SBCD-049-TW5 [34493KB] |
2022年10月14日
20221014
|
CompoNet 型錄 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| CompoNet Catalog |
P056-E1-17 [3969KB] |
Oct 03, 2022
20221003
|
CompoNet Catalog |
