| 名稱 | 規格 | 型號 | ||
|---|---|---|---|---|
| 夾具型 | 輸入 | 8點 | NPN | CRT1-ID08SL |
| PNP | CRT1-ID08SL-1 | |||
| 輸出 | NPN | CRT1-OD08SL | ||
| PNP | CRT1-OD08SL-1 | |||
| 輸入 | 16點 | NPN | CRT1-ID16SL | |
| PNP | CRT1-ID16SL-1 | |||
| 輸出 | NPN | CRT1-OD16SL | ||
| PNP | CRT1-OD16SL-1 | |||
| 輸入/輸出 | 輸入8點/輸出8點 | NPN | CRT1-MD16SL | |
| PNP | CRT1-MD16SL-1 | |||
![CRT1-[]D08SL(-1) / []D16SL(-1)](/upload/product/omron/bot/omron_1944/picture.jpg)
CRT1-[]D08SL(-1) / []D16SL(-1)
產品特色
藉由免用螺絲端子配線， 在製造現場節省配線、節省工時， 作業更加快速
免用螺絲（M3），不需要鎖緊。
端子台可裝卸，強力支援維修作業。
接線也只需一個動作。棒端子插入即完成接線。
啟動容易的通訊電源監控功能。
適用電線為AWG24～16 （φ0.2～1.25mm2）
一般規格
| 項目 | 規格、性能 |
|---|---|
| 通訊電源電壓 | DC14～26.4V |
| I/O電源電壓 ＊1 | DC20.4～26.4V (DC24V -15～+10%) |
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) |
| 耐振動 | 10～60Hz 重複振幅0.7mm、60～150Hz 50m/s2 X、Y、Z各方向80min |
| 耐衝擊 | 150m/s2(3軸6向各3次) |
| 耐電壓 | AC500V (隔離迴路之間) |
| 絕緣阻抗 | 20MΩ以上(隔離迴路之間) |
| 使用環境溫度 | -10～+55℃ |
| 使用環境濕度 | 25～85% (不可結露) |
| 使用環境氣體 | 不應有腐蝕性氣體 |
| 保存溫度 | -25～+65℃ |
| 保存濕度 | 25～85% (不可結露) |
| 端子台螺絲的鎖合扭力 ＊2 | M3 (接線螺絲) ： 0.5N·m M3 (安裝螺絲) ： 0.5N·m |
| 安裝方法 | 利用DIN35mm鋁軌、M4螺絲或安裝金具來安裝(依機種而異) |
＊1. 在CRT1-VAD04S型中記載為「感測器電源」。
＊2. 僅安裝了螺絲式端子台的子局模組。
輸入部規格
8點輸入模組
| 型號 | CRT1-ID08SL | CRT1-ID08SL-1 |
|---|---|---|
| 輸出輸入點數 | 輸入8點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| ON電壓 | DC15V以上(各輸入端子與V間) | DC15V以上(各輸入端子與G間) |
| OFF電壓 | DC5V以下(各輸入端子與V間) | DC5V以下(各輸入端子與G間) |
| OFF電流 | 1.0mA/點以下 | |
| 輸入電流 | 6.0mA以下/點(DC24V時) 3.0mA以上/點(DC17V時) |
|
| ON延遲時間 | 1.5ms以下 | |
| OFF延遲時間 | 1.5ms以下 | |
| 共用的迴路數 | 8點/共用 | |
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |
| 輸入顯示 | LED顯示(黃色) | |
| 安裝方法 | 鋁軌安裝 | |
| 饋電型 | 多饋電型 | |
| 輸入連接機器 供應電流 |
100mA/點 | |
| 通訊電源消耗電流 | 30mA以下(電源電壓 DC24V時) 50mA以下(電源電壓 DC14V時) |
|
| I/O電源消耗電流 | 15mA以下(電源電壓 DC24V時) | |
| 重量 | 170g以下 | |
16點輸入模組
| 型號 | CRT1-ID16SL | CRT1-ID16SL-1 |
|---|---|---|
| 輸出輸入點數 | 輸入16點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| ON電壓 | DC15V以上(各輸入端子與V間) | DC15V以上(各輸入端子與G間) |
| OFF電壓 | DC5V以下(各輸入端子與V間) | DC5V以下(各輸入端子與G間) |
| OFF電流 | 1.0mA/點以下 | |
| 輸入電流 | 6.0mA以下/點(DC24V時) 3.0mA以上/點(DC17V時) |
|
| ON延遲時間 | 1.5ms以下 | |
| OFF延遲時間 | 1.5ms以下 | |
| 共用的迴路數 | 16點/共用 | |
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |
| 輸入顯示 | LED顯示(黃色) | |
| 安裝方法 | 鋁軌安裝 | |
| 饋電型 | 多饋電型 | |
| 輸入連接機器 供應電流 |
100mA/點 | |
| 通訊電源消耗電流 | 35mA以下(電源電壓 DC24V時) 55mA以下(電源電壓 DC14V時) |
|
| I/O電源消耗電流 | 15mA以下(電源電壓 DC24V時) | |
| 重量 | 250g以下 | |
輸出部規格
8點輸出模組
| 型號 | CRT1-OD08SL | CRT1-OD08SL-1 |
|---|---|---|
| 輸出輸入點數 | 輸出8點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| 額定輸出電流 | 0.5A/點、2A/共用 | |
| 殘留電壓 | 1.2V以下(DC0.5A、各輸出端子與G間) | 1.2V以下(DC0.5A、各輸出端子與V間) |
| 漏電流 | 0.1mA以下 | |
| ON延遲時間 | 0.5ms以下 | |
| OFF延遲時間 | 1.5ms以下 | |
| 共用的迴路數 | 8點/共用 | |
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |
| 輸出顯示 | LED顯示(黃色) | |
| 安裝方法 | 鋁軌安裝 | |
| 饋電型 | 多饋電型 | |
| 輸出連接機器 供應電流 |
100mA/點 | |
| 通訊電源消耗電流 | 35mA以下(電源電壓 DC24V時) 55mA以下(電源電壓 DC14V時) |
|
| I/O電源消耗電流 | 25mA以下(電源電壓 DC24V時) | |
| 通訊錯誤時的 輸出保持 |
可選擇保持/清除(利用CX-Integrator) | |
| 重量 | 170g以下 | |
16點輸出模組
| 型號 | CRT1-OD16SL | CRT1-OD16SL-1 |
|---|---|---|
| 輸出輸入點數 | 輸出16點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| 額定輸出電流 | 0.5A/點、4A/共用 | |
| 殘留電壓 | 1.2V以下(DC0.5A、各輸出端子與G間) | 1.2V以下(DC0.5A、各輸出端子與V間) |
| 漏電流 | 0.1mA以下 | |
| ON延遲時間 | 0.5ms以下 | |
| OFF延遲時間 | 1.5ms以下 | |
| 共用的迴路數 | 16點/共用 | |
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |
| 輸出顯示 | LED顯示(黃色) | |
| 安裝方法 | 鋁軌安裝 | |
| 饋電型 | 多饋電型 | |
| 輸出連接機器 供應電流 |
100mA/點 | |
| 通訊電源消耗電流 | 35mA以下(電源電壓 DC24V時) 60mA以下(電源電壓 DC14V時) |
|
| I/O電源消耗電流 | 30mA以下(電源電壓 DC24V時) | |
| 通訊錯誤時的 輸出保持 |
可選擇保持/清除(利用CX-Integrator) | |
| 重量 | 250g以下 | |
輸出輸入部規格
8點輸入／8點輸出模組
共通部規格
| 型號 | CRT1-MD16SL | CRT1-MD16SL-1 |
|---|---|---|
| 安裝方法 | 鋁軌安裝 | |
| 通訊電源消耗電流 | 35mA以下(電源電壓 DC24V時) 60mA以下(電源電壓 DC14V時) |
|
| 重量 | 290g以下 | |
輸入部規格
| 型號 | CRT1-MD16SL | CRT1-MD16SL-1 |
|---|---|---|
| 輸出輸入點數 | 輸入8點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| ON電壓 | DC15V以上 (各輸入端子與V間) |
DC15V以上 (各輸入端子與G間) |
| OFF電壓 | DC5V以下 (各輸入端子與V間) |
DC5V以下 (各輸入端子與G間) |
| OFF電流 | 1.0mA/點以下 | |
| 輸入電流 | 6.0mA以下/點(DC24V時) 3.0mA以上/點(DC17V時) |
|
| ON延遲時間 | 1.5ms以下 | |
| OFF延遲時間 | 1.5ms以下 | |
| 共用的迴路數 | 8點/共用 | |
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |
| 輸入顯示 | LED顯示(黃色) | |
| 饋電型 | 多饋電型 | |
| 輸入連接機器 供應電流 |
100mA/點 | |
| I/O電源消耗電流 | 15mA以下(電源電壓 DC24V時) | |
輸出部規格
| 型號 | CRT1-MD16SL | CRT1-MD16SL-1 |
|---|---|---|
| 輸出輸入點數 | 輸出8點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| 額定輸出電流 | 0.5A/點、2A/共用 | |
| 殘留電壓 | 1.2V以下 (DC0.5A、各輸出端子與G間) |
1.2V以下 (DC0.5A、各輸出端子與V間) |
| 漏電流 | 0.1mA以下 | |
| ON延遲時間 | 0.5ms以下 | |
| OFF延遲時間 | 1.5ms以下 | |
| 共用的迴路數 | 8點/共用 | |
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |
| 輸出顯示 | LED顯示(黃色) | |
| 饋電型 | 多饋電型 | |
| 輸出連接機器 供應電流 |
100mA/點 | |
| I/O電源消耗電流 | 25mA以下(電源電壓 DC24V時) | |
| 通訊錯誤時的 輸出保持 |
可選擇保持/清除(利用CX-Integrator) | |

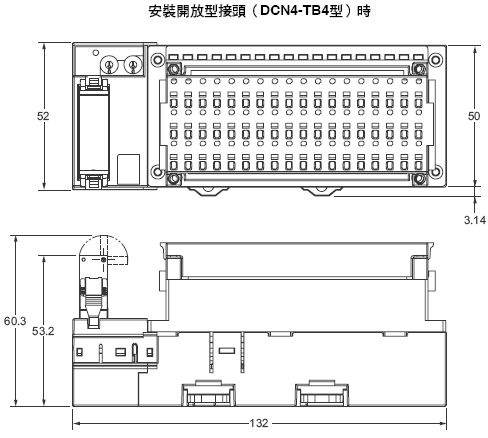

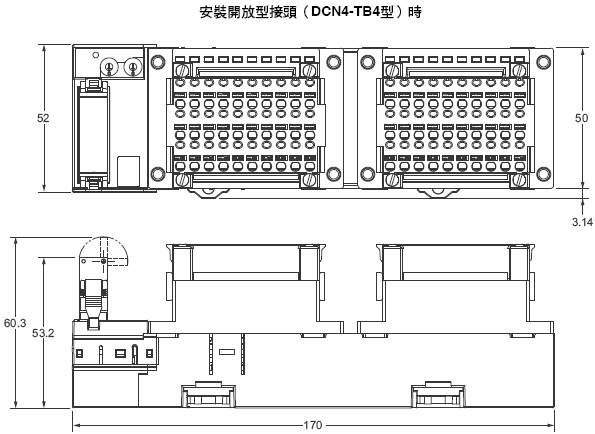

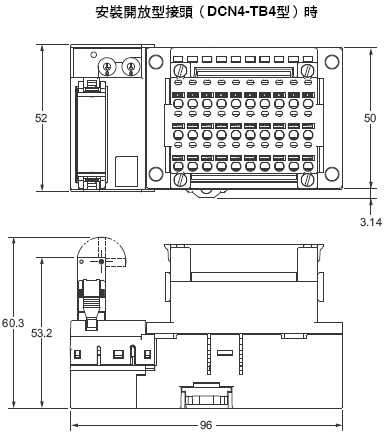

（單位：mm）
CRT1-ID08SL型
CRT1-ID08SL-1型
CRT1-OD08SL型
CRT1-OD08SL-1型
CRT1-ID16SL型
CRT1-ID16SL-1型
CRT1-OD16SL型
CRT1-OD16SL-1型
CRT1-MD16SL型
CRT1-MD16SL-1型
