| 名稱 | 規格 | 型號 | ||
|---|---|---|---|---|
| MIL接頭型 ＊ | 輸入 | 32點 | NPN | CRT1-VID32ML |
| PNP | CRT1-VID32ML-1 | |||
| 輸出 | NPN | CRT1-VOD32ML | ||
| PNP | CRT1-VOD32ML-1 | |||
| 輸入/輸出 | (輸入16點/輸出16點) | NPN | CRT1-VMD32ML | |
| PNP | CRT1-VMD32ML-1 | |||
| 安裝金具 | MIL接頭型 CRT1-V[]D32ML (-1)型用 |
SRT2-ATT02 | ||
CRT1-VID32ML(-1) / VOD32ML(-1) / VMD32ML(-1)
產品特色
多點集中！小型&省配線，32點MIL接頭子局
超小型（寬度35×深度60×高度80mm）的32點MIL接頭子局模組。
可集中多點I/O對致動器或板進行連接。
藉由將通訊＆I/O部接頭化，大幅減少配線工時。
藉由鋁軌安裝與金具安裝可彈性設置。
可收集設備因長年使用而老化、運轉資訊等安全系統的各種資料，有助於提高生產力。
＊ 備有隨附端子台轉接頭DCN4-TB4型的型號。請在型號末尾加（-B）。
一般規格
| 項目 | 規格、性能 |
|---|---|
| 通訊電源電壓 | DC14～26.4V |
| I/O電源電壓 ＊1 | DC20.4～26.4V(DC24V -15～+10%) |
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) |
| 耐振動 | 10～60Hz 重複振幅0.7mm、60～150Hz 50m/s2 X、Y、Z各方向80min |
| 耐衝擊 | 150m/s2(3軸6向各3次) |
| 耐電壓 | AC500V (隔離迴路之間) |
| 絕緣阻抗 | 20MΩ以上(隔離迴路之間) |
| 使用環境溫度 | -10～+55℃ |
| 使用環境濕度 | 25～85%(不可結露) |
| 使用環境氣體 | 不應有腐蝕性氣體 |
| 保存溫度 | -25～+65℃ |
| 保存濕度 | 25～85%(不可結露) |
| 端子台螺絲的鎖合扭力 ＊2 | M3 (接線螺絲) ： 0.5N·m M3 (安裝螺絲) ： 0.5N·m |
| 安裝方法 | 利用DIN35mm鋁軌、M4螺絲或安裝金具來安裝(依機種而異) |
＊1. 在CRT1-VAD04S型中記載為「感測器電源」。
＊2. 僅安裝了螺絲式端子台的子局模組
輸入部規格
| 型號 | CRT1-VID32ML | CRT1-VID32ML-1 |
|---|---|---|
| 輸出輸入點數 | 輸入32點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| ON電壓 | DC17V以上(各輸入端子與V間) | DC17V以上(各輸入端子與G間) |
| OFF電壓 | DC5V以下(各輸入端子與V間) | DC5V以下(各輸入端子與G間) |
| OFF電流 | 1.0mA以下 | |
| 輸入電流 | 6.0mA以下/點(DC24V時) 3.0mA以上/點(DC17V時) |
6.0mA以下/點(DC24V時) 3.0mA以上/點(DC17V時) |
| ON延遲時間 | 1.5ms以下 | |
| OFF延遲時間 | 1.5ms以下 | |
| 共用的迴路數 | 32點/共用 | |
| 最大同時輸入點數 | 32點 ＊ | |
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |
| 輸入顯示 | LED顯示(黃色) | |
| 安裝方法 | 利用鋁軌安裝、或安裝金具安裝 | |
| 饋電型 | 多饋電型 | |
| 通訊電源消耗電流 | 40mA以下(電源電壓 DC24V時) 60mA以下(電源電壓 DC14V時) |
|
| I/O電源消耗電流 | 2mA以下(電源電壓 DC24V時) | |
| 重量 | 120g以下 | |

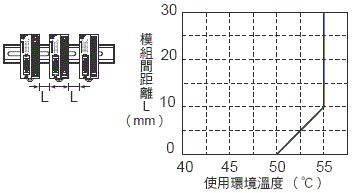

＊朝上安裝子局模組時，有可能32點全部為ON時，請依環境溫度在模組之間預留距離。
例如，使用環境溫度為55℃ 時，在模組間需保持10mm以上的間隔。
輸出部規格
| 型號 | CRT1-VOD32ML | CRT1-VOD32ML-1 |
|---|---|---|
| 輸出輸入點數 | 輸出32點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| 額定輸出電流 | 0.3A/點、4A/共用 ＊ | |
| 殘留電壓 | 1.2V以下(DC0.3A、各輸出端子與G間) | 1.2V以下(DC0.3A、各輸出端子與V間) |
| 漏電流 | 0.1mA以下 | 0.1mA以下 |
| ON延遲時間 | 0.5ms以下 | |
| OFF延遲時間 | 1.5ms以下 | |
| 共用的迴路數 | 32點/共用 | |
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |
| 輸出顯示 | LED顯示(黃色) | |
| 安裝方法 | 利用鋁軌安裝、或安裝金具安裝 | |
| 饋電型 | 多饋電型 | |
| 通訊電源消耗電流 | 50mA以下(電源電壓 DC24V時) 80mA以下(電源電壓 DC14V時) |
|
| I/O電源消耗電流 | 6.5mA以下(電源電壓 DC24V時) | |
| 通訊錯誤時的輸出保持 | 可選擇保持/清除(利用CX-Integrator) | |
| 重量 | 100g以下 | |
＊使用的總外部負載電流請勿超過4A。
使用的V端子與G端子的每個端子請勿超過1A。
輸出輸入部規格
共通部規格
| 型號 | CRT1-VMD32ML | CRT1-VMD32ML-1 |
|---|---|---|
| 安裝方法 | 利用鋁軌安裝、或安裝金具安裝 | |
| 通訊電源消耗電流 | 45mA以下(電源電壓 DC24V時) 70mA以下(電源電壓 DC14V時) |
|
| 重量 | 110g以下 | |
輸入部規格
| 型號 | CRT1-VMD32ML | CRT1-VMD32ML-1 |
|---|---|---|
| 輸出輸入點數 | 輸入16點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| ON電壓 | DC17V以上(各輸入端子與V間) | DC17V以上(各輸入端子與G間) |
| OFF電壓 | DC5V以上(各輸入端子與V間) | DC5V以上(各輸入端子與G間) |
| OFF電流 | 1.0mA以下 | |
| 輸入電流 | 6.0mA以下/點(DC24V時) 3.0mA以上/點(DC17V時) |
6.0mA以下/點(DC24V時) 3.0mA以上/點(DC17V時) |
| ON延遲時間 | 1.5ms以下 | |
| OFF延遲時間 | 1.5ms以下 | |
| 共用的迴路數 | 16點/共用 | |
| 最大同時輸入點數 | 16點 ＊ | |
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |
| 輸入顯示 | LED表示(黄) | |
| 饋電型 | LED顯示(黃色) | |
| I/O電源消耗電流 | 2mA以下 | |
＊朝上安裝子局模組時，有可能16點全部為ON時，請依環境溫度在模組之間預留距離。
輸出部規格
| 型號 | CRT1-VMD32ML | CRT1-VMD32ML-1 |
|---|---|---|
| 輸出輸入點數 | 輸出16點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| 額定輸出電流 | 0.3A/點、2A/共用 ＊ | |
| 殘留電壓 | 1.2V以下(DC0.3A、各輸出端子與G間) | 1.2V以下(DC0.3A、各輸出端子與V間) |
| 漏電流 | 0.1mA以下 | 0.1mA以下 |
| ON延遲時間 | 0.5ms以下 | |
| OFF延遲時間 | 1.5ms以下 | |
| 共用的迴路數 | 16點/共用 | |
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |
| 輸出顯示 | LED顯示(黃色) | |
| 饋電型 | 多饋電型 | |
| I/O電源消耗電流 | 6.5mA以下(電源電壓 DC24V時) | |
| 通訊錯誤時的輸出保持 | 可選擇保持/清除(利用CX-Integrator) | |
＊使用的總外部負載電流請勿超過2A。
使用的V端子與G端子的每個端子請勿超過1A。

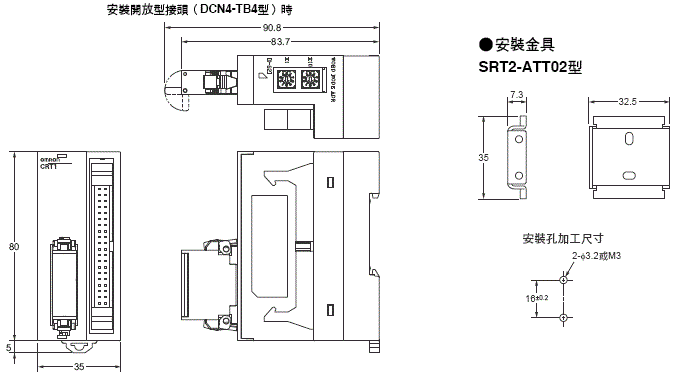

（單位：mm）
CRT1-VID32ML型
CRT1-VID32ML-1型
CRT1-VOD32ML型
CRT1-VOD32ML-1型
CRT1-VMD32ML型
CRT1-VMD32ML-1型
