| 名稱 | 規格 | 型號 | |||
|---|---|---|---|---|---|
| e-CON 接頭型 |
輸入 | 16點 | NPN | 無斷線、短路檢測功能 | CRT1-ID16S |
| PNP | CRT1-ID16S-1 | ||||
| 輸出 | NPN | CRT1-OD16S | |||
| PNP | CRT1-OD16S-1 | ||||
| 輸入/輸出 | 輸入8點/輸出8點 | NPN | CRT1-MD16S | ||
| PNP | CRT1-MD16S-1 | ||||
| 輸入 | 32點 | NPN | CRT1-ID32S | ||
| PNP | CRT1-ID32S-1 | ||||
| 輸出 | NPN | CRT1-OD32S | |||
| PNP | CRT1-OD32S-1 | ||||
| 輸入/輸出 | 輸入16點/輸出16點 | NPN | CRT1-MD32S | ||
| PNP | CRT1-MD32S-1 | ||||
| 輸入 | 16點 | NPN | 有斷線、短路檢測功能 | CRT1-ID16SH | |
| PNP | CRT1-ID16SH-1 | ||||
| 輸出 | NPN | CRT1-OD16SH | |||
| PNP | CRT1-OD16SH-1 | ||||
| 輸入/輸出 | 輸入8點/輸出8點 | NPN | CRT1-MD16SH | ||
| PNP | CRT1-MD16SH-1 | ||||
| 輸入 | 32點 | NPN | CRT1-ID32SH | ||
| PNP | CRT1-ID32SH-1 | ||||
| 輸出 | NPN | CRT1-OD32SH | |||
| PNP | CRT1-OD32SH-1 | ||||
| 輸入/輸出 | 輸入16點/輸出16點 | NPN | CRT1-MD32SH | ||
| PNP | CRT1-MD32SH-1 | ||||
![CRT1-[]D16S(-1) / []D32S(-1) / []D16SH(-1) / []D32SH(-1)](/upload/product/omron/bot/omron_1943/picture.jpg)
CRT1-[]D16S(-1) / []D32S(-1) / []D16SH(-1) / []D32SH(-1)
產品特色
搭載業界標準的e-CON接頭，無需專用工具即可輕鬆連接纜線引出型感測器
支援業界標準e-CON接頭的數位I/O端子。
無需特殊工具即可輕鬆施工。 減少配線所需工時。
啟動容易的通訊電源監控功能。
搭載斷線、短路檢測功能。
輸入部中搭載電源短路保護功能。
一般規格
| 項目 | 規格、性能 |
|---|---|
| 通訊電源電壓 | DC14～26.4V |
| I/O電源電壓＊1 | DC20.4～26.4V(DC24V -15～+10%) |
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) |
| 耐振動 | 10～60Hz 重複振幅0.7mm、60～150Hz 50m/s2 X、Y、Z各方向 80min |
| 耐衝撃 | 150m/s2 (3軸6向 各3次) |
| 耐電壓 | AC500V (隔離迴路之間) |
| 絕緣阻抗 | 20MΩ以上(隔離迴路之間) |
| 使用環境溫度 | -10～+55℃ |
| 使用環境濕度 | 25～85% (不可結露) |
| 使用環境氣體 | 不應有腐蝕性氣體 |
| 保存温度 | -25～+65℃ |
| 保存濕度 | 25～85% (不可結露) |
| 端子台螺絲的 鎖合扭力＊2 |
M3 (接線螺絲)： 0.5N·m M3 (安裝螺絲)： 0.5N·m |
| 安裝方法 | 利用DIN35mm鋁軌、M4螺絲或安裝金具來安裝(依機種而異) |
＊2. 僅安裝了螺絲式端子台的子局模組
輸入部規格
16點輸入模組
| 型號 | CRT1-ID16S | CRT1-ID16S-1 | CRT1-ID16SH | CRT1-ID16SH-1 |
|---|---|---|---|---|
| 輸出輸入點數 | 輸入16點 | |||
| 內部I/O通用 | 支援NPN | 支援PNP | 支援NPN | 支援PNP |
| ON電壓 | DC10.5V以上 (各輸入端子與V間) |
DC10.5V以上 (各輸入端子與G間) |
DC10.5V以上 (各輸入端子與V間) |
DC10.5V以上 (各輸入端子與G間) |
| OFF電流 | 1.0mA以下 | |||
| 輸入電流 | 6.0mA以下/點(DC24V時) 3.0mA以上/點(DC11V時) |
|||
| ON遅延時間 | 1.5ms以下 | |||
| OFF遅延時間 | 1.5ms以下 | |||
| 感測器電源短路檢測 | ―― | 在50mA/點以上動作 | ||
| 未連接檢測 | ―― | 在0.3mA/點以下動作 | ||
| 共用的迴路數 | 16點/共用 | |||
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |||
| 輸入顯示 | LED顯示(黃色) | |||
| 安裝方法 | 鋁軌安裝 | |||
| 饋電型 | 網路饋電型 | |||
| 電源短路保護 | 在50mA/點以上動作 | |||
| 輸入連接機器供應電流 | 50mA/點 | |||
| 通訊電源消耗電流 | 110mA以下(電源電壓 DC24V時) 125mA以下(電源電壓 DC14V時) |
125mA以下(電源電壓 DC24V時) 145mA以下(電源電壓 DC14V時) |
||
| 重量 | 110g以下 | |||
32點輸入模組
| 型號 | CRT1-ID32S | CRT1-ID32S-1 | CRT1-ID32SH | CRT1-ID32SH-1 |
|---|---|---|---|---|
| 輸出輸入點數 | 輸入32點 | |||
| 內部I/O通用 | 支援NPN | 支援PNP | 支援NPN | 支援PNP |
| ON電壓 | DC10.5V以上 (各入力端子與V間) |
DC10.5V以上 (各入力端子與G間) |
DC10.5V以上 (各入力端子與V間) |
DC10.5V以上 (各入力端子與G間) |
| OFF電流 | 1.0mA以下 | |||
| 輸入電流 | 6.0mA以下/點(DC24V時) 3.0mA以上/點(DC11V時) |
|||
| ON遅延時間 | 1.5ms以下 | |||
| OFF遅延時間 | 1.5ms以下 | |||
| 感測器電源短路檢測 | ―― | 在50mA/點以上動作 | ||
| 未連接檢測 | ―― | 在0.3mA/點以下動作 | ||
| 共用的迴路數 | 32點/共用 | |||
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |||
| 輸入顯示 | LED顯示(黃色) | |||
| 安裝方法 | 鋁軌安裝 | |||
| 電源短路保護 | 在50mA/點以上動作 | |||
| 輸入連接機器供應電流 | 50mA/點 | |||
| 饋電型 | 網路饋電型 | |||
| 通訊電源消耗電流 | 195mA以下(電源電壓 DC24V時) 200mA以下(電源電壓 DC14V時) |
210mA以下(電源電壓 DC24V時) 235mA以下(電源電壓 DC14V時) |
||
| 重量 | 180g以下 | |||
輸出部規格
16點輸出模組
| 型號 | CRT1-D16S | CRT1-OD16S-1 | CRT1-OD16SH | CRT1-OD16SH-1 |
|---|---|---|---|---|
| 輸出輸入點數 | 輸出16點 | |||
| 內部I/O通用 | 支援NPN | 支援PNP | 支援NPN | 支援PNP |
| 額定輸出電流 | 0.5A/點、4A/共用 | |||
| 殘留電壓 |
1.2V以下 各輸出端子與G間) |
1.2V以下 各輸出端子與V間) |
1.2V以下 各輸出端子與G間) |
1.2V以下 各輸出端子與V間) |
| 漏電流 | 0.1mA以下 | |||
| ON遅延時間 | 0.5ms以下 | |||
| OFF遅延時間 | 1.5ms以下 | |||
| 負載短路檢測 | ―― | 有 | ||
| 斷線檢測 | ―― | 在3mA/點以下動作(3mA以上不動作) | ||
| 共用的迴路數 | 16點/共用 | |||
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |||
| 輸出顯示 | LED顯示(黃色) | |||
| 安裝方法 | 鋁軌安裝 | |||
| 饋電型 | 多饋電型 | |||
|
輸出連接機器 供應電流 |
100mA/點 | |||
|
通訊電源 消耗電流 |
40mA以下(電源電壓 DC24V時) 60mA以下(電源電壓 DC14V時) |
40mA以下(電源電壓 DC24V時) 65mA以下(電源電壓 DC14V時) |
||
|
I/O電源 消耗電流 |
20mA以下(電源電壓 DC24V時) |
15mA以下 (電源電壓 DC24V時) |
60mA以下 (電源電壓 DC24V時) |
|
|
通訊錯誤時的 輸出保持 |
可選擇保持/清除(利用CX-Integrator) | |||
| 重量 | 110g以下 | |||
32點輸出模組
| 型號 | CRT1-OD32S | CRT1-OD32S-1 | CRT1-OD32SH | CRT1-OD32SH-1 |
|---|---|---|---|---|
| 輸出輸入點數 | 輸出32點 | |||
| 內部I/O通用 | 支援NPN | 支援PNP | 支援NPN | 支援PNP |
| 額定輸出電流 | 0.5A/點、4A/共用 | |||
| 殘留電壓 |
1.2V以下 各輸出端子與G間) |
1.2V以下 各輸出端子與V間) |
1.2V以下 各輸出端子與G間) |
1.2V以下 各輸出端子與V間) |
| 漏電流 | 0.1mA以下 | |||
| ON遅延時間 | 0.5ms以下 | |||
| OFF遅延時間 | 1.5ms以下 | |||
| 負載短路檢測 | ―― | 有 | ||
| 斷線檢測 | ―― | 在3mA/點以下動作(3mA以上不動作) | ||
| 共用的迴路數 | 16點/共用 | |||
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |||
| 輸出顯示 | LED顯示(黃色) | |||
| 安裝方法 | 鋁軌安裝 | |||
| 饋電型 | 多饋電型 | |||
|
輸出連接機器 供應電流 |
100mA/點 | |||
|
通訊電源 消耗電流 |
50mA以下(電源電壓 DC24V時) 80mA以下(電源電壓 DC14V時) |
50mA以下(電源電壓 DC24V時) 90mA以下(電源電壓 DC14V時) |
||
|
I/O電源 消耗電流 |
15mA以下(電源電壓 DC24V時) |
60mA以下 (電源電壓 DC24V時) |
||
|
通訊錯誤時的 輸出保持 |
可選擇保持/清除(利用CX-Integrator) | |||
| 重量 | 170g以下 | |||
輸出輸入部規格
8點輸入／8點輸出模組
共通部規格
| 型號 | CRT1-MD16S | CRT1-MD16S-1 | CRT1-MD16SH | CRT1-MD16SH-1 |
|---|---|---|---|---|
| 安裝方法 | 鋁軌安裝 | |||
| 通訊電源消耗電流 | 75mA以下(電源電壓 DC24V時) 95mA以下(電源電壓 DC14V時) |
95mA以下(電源電壓 DC24V時) 115mA以下(電源電壓 DC14V時) |
||
| 重量 | 120g以下 | |||
輸入部規格
| 型號 | CRT1-MD16S | CRT1-MD16S-1 | CRT1-MD16SH | CRT1-MD16SH-1 |
|---|---|---|---|---|
| 輸出輸入點數 | 輸入8點 | |||
| 內部I/O通用 | 支援NPN | 支援PNP | 支援NPN | 支援PNP |
| ON電壓 | DC10.5V以上 (各輸入端子與V間) |
DC10.5V以上 (各輸入端子與G間) |
DC10.5V以上 (各輸入端子與V間) |
DC10.5V以上 (各輸入端子與G間) |
| OFF電流 | 1.0mA以下 | |||
| 輸入電流 | 6.0mA以下/點(DC24V時) 3.0mA以上/點(DC11V時) |
|||
| ON遅延時間 | 1.5ms以下 | |||
| OFF遅延時間 | 1.5ms以下 | |||
| 感測器電源短路檢測 | ―― | 在50mA/點以上動作 | ||
| 未連接檢測 | ―― | 在0.3mA/點以下動作 | ||
| 共用的迴路數 | 8點/共用 | |||
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |||
| 輸入顯示 | LED顯示(黃色) | |||
| 饋電型 | 網路饋電型 | |||
| 電源短路保護 | 在50mA/點以上動作 | |||
| 輸入連接機器供應電流 | 50mA/點 | |||
輸出部規格
| 型號 | CRT1-MD16S | CRT1-MD16S-1 | CRT1-MD16SH | CRT1-MD16SH-1 |
|---|---|---|---|---|
| 輸出輸入點數 | 輸出8點 | |||
| 內部I/O通用 | 支援NPN | 支援PNP | 支援NPN | 支援PNP |
| 額定輸出電流 | 0.5A/點，2A/共用 | |||
| 殘留電壓 |
1.2V以下 各輸出端子與G間) |
1.2V以下 各輸出端子與V間) |
1.2V以下 各輸出端子與G間) |
1.2V以下 各輸出端子與V間) |
| 漏電流 | 0.1mA以下 | |||
| ON遅延時間 | 0.5ms以下 | |||
| OFF遅延時間 | 1.5ms以下 | |||
| 負載短路檢測 | ―― | 有 | ||
| 斷線檢測 | ―― | 在3mA/點以下動作(3mA以上不動作) | ||
| 共用的迴路數 | 8點/共用 | |||
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |||
| 輸出顯示 | LED顯示(黃色) | |||
| 饋電型 | 多饋電型 | |||
|
輸出連接機器 供應電流 |
100mA/點 | |||
|
I/O電源 消耗電流 |
15mA以下(電源電壓 DC24V時) |
35mA以下 (電源電壓 DC24V時) |
||
|
通訊錯誤時的 輸出保持 |
可選擇保持/清除(利用CX-Integrator) | |||
16點輸入／16點輸出模組
共通部規格
| 型號 | CRT1-MD32S | CRT1-MD32S-1 | CRT1-MD32SH | CRT1-MD32SH-1 |
|---|---|---|---|---|
| 安裝方法 | 鋁軌安裝 | |||
| 通訊電源消耗電流 | 120mA以下(電源電壓 DC24V時) 140mA以下(電源電壓 DC14V時) |
135mA以下(電源電壓 DC24V時) 155mA以下(電源電壓 DC14V時) |
||
| 重量 | 180g以下 | |||
輸入部規格
| 型號 | CRT1-MD32S | CRT1-MD32S-1 | CRT1-MD32SH | CRT1-MD32SH-1 |
|---|---|---|---|---|
| 輸出輸入點數 | 輸入16點 | |||
| 內部I/O通用 | 支援NPN | 支援PNP | 支援NPN | 支援PNP |
| ON電壓 | DC10.5V以上 (各輸入端子與V間) |
DC10.5V以上 (各輸入端子與G間) |
DC10.5V以上 (各輸入端子與V間) |
DC10.5V以上 (各輸入端子與G間) |
| OFF電流 | 1.0mA以下 | |||
| 輸入電流 | 6.0mA以下/點(DC24V時) 3.0mA以上/點(DC11V時) |
|||
| ON遅延時間 | 1.5ms以下 | |||
| OFF遅延時間 | 1.5ms以下 | |||
| 感測器電源短路檢測 | ―― | 在50mA/點以上動作 | ||
| 未連接檢測 | ―― | 在0.3mA/點以下動作 | ||
| 共用的迴路數 | 16點/共用 | |||
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |||
| 輸入顯示 | LED顯示(黃色) | |||
| 饋電型 | 網路饋電型 | |||
| 電源短路保護 | 在50mA/點以上動作 | |||
| 輸入連接機器供應電流 | 50mA/點 | |||
輸出部規格
| 型號 | CRT1-MD32S | CRT1-MD32S-1 | CRT1-MD32SH | CRT1-MD32SH-1 |
|---|---|---|---|---|
| 輸出輸入點數 | 輸入16點 | |||
| 內部I/O通用 | 支援NPN | 支援PNP | 支援NPN | 支援PNP |
| 額定輸出電流 | 0.5A/點、4A/共用 | |||
| 殘留電壓 |
1.2V以下 各輸出端子與G間) |
1.2V以下 各輸出端子與V間) |
1.2V以下 各輸出端子與G間) |
1.2V以下 各輸出端子與V間) |
| 漏電流 | 0.1mA以下 | |||
| ON遅延時間 | 0.5ms以下 | |||
| OFF遅延時間 | 1.5ms以下 | |||
| 負載短路檢測 | ―― | 有 | ||
| 斷線檢測 | ―― | 在3mA/點以下動作(3mA以上不動作) | ||
| 共用的迴路數 | 16點/共用 | |||
| 絕緣方式 | 光耦合器(Photo coupler)絕緣 | |||
| 輸出顯示 | LED顯示(黃色) | |||
| 饋電型 | 多饋電型 | |||
|
輸出連接機器 供應電流 |
100mA/點 | |||
|
I/O電源 消耗電流 |
20mA以下(電源電壓 DC24V時) |
15mA以下 (電源電壓 DC24V時) |
60mA以下 (電源電壓 DC24V時) |
|
|
通訊錯誤時的 輸出保持 |
可選擇保持/清除(利用CX-Integrator) | |||

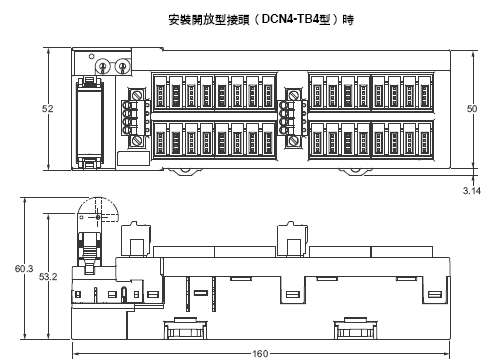

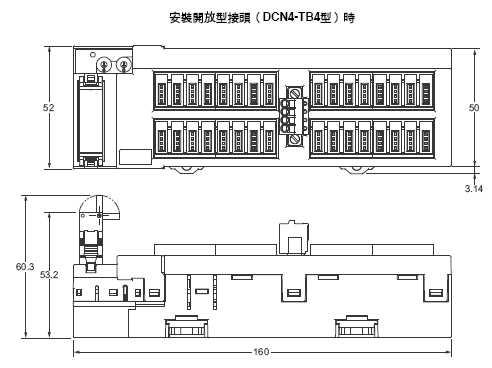

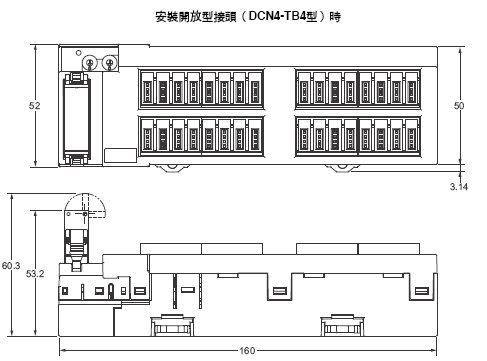

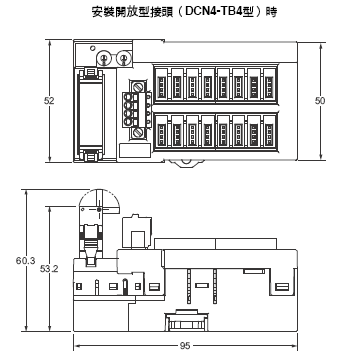

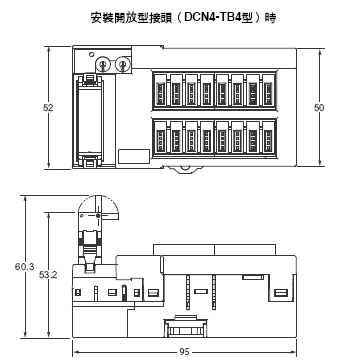

（單位：mm）
CRT1-ID16S （-1）型
CRT1-ID16SH （-1）型
CRT1-OD16S （-1）型
CRT1-OD16SH （-1）型
CRT1-MD16S （-1）型
CRT1-MD16SH （-1）型
CRT1-ID32S （-1）型
CRT1-ID32SH （-1）型
CRT1-OD32S （-1）型
CRT1-OD32SH （-1）型
CRT1-MD32S （-1）型
CRT1-MD32SH （-1）型
