CRT1-[]D08(-1) / []D16(-1) / ROS[] / ROF[]

CRT1-[]D08(-1) / []D16(-1) / ROS[] / ROF[]

產品特色
現場可見！簡單又聰明的輸出輸入子局模組
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

利用通訊部的接頭化與I/O的裝卸構造，可縮短啟動時間並提升可維護性。

可對一台數位I/O子局模組組合一台擴充模組，擴大系統建構的彈性。

可收集設備因長年使用而老化、設備運轉資訊等安全系統的各種資料，有助於提高生產力。

啟動容易的通訊電源監控功能。

名稱 規格 型號
螺絲式端子台型2段端子台 輸入 8點 NPN CRT1-ID08
PNP CRT1-ID08-1
輸出 NPN CRT1-OD08
PNP CRT1-OD08-1
輸入 16點 NPN CRT1-ID16 ＊
PNP CRT1-ID16-1 ＊
輸出 NPN CRT1-OD16 ＊
PNP CRT1-OD16-1 ＊
輸入/輸出 輸入8點/輸出8點 NPN CRT1-MD16
PNP CRT1-MD16-1
螺絲式端子台型繼電器輸出 輸出 8點 接點 CRT1-ROS08
16點 CRT1-ROS16
螺絲式端子台型SSR輸出 輸出 8點 SSR CRT1-ROF08
16點 CRT1-ROF16
＊ 端子台轉接頭：備有隨附DCN4-TB4型的型號。請在型號末尾加（-B）。

擴充模組

可對一台數位I/O子局模組（CRT1-ID16 （-1）型/CRT1-OD16 （-1）型/
CRT1-ROS16型/CRT1-ROF16）型，組合一台擴充模組。 擴充模組有下述類型，依組合可彈性擴充點數。

型號 I/O點數 輸入點數 輸出點數
XWT-ID08 8點輸入(支援NPN) 8點 0點
XWT-ID08-1 8點輸入(支援PNP) 8點 0點
XWT-OD08 8點輸出(支援NPN) 0點 8點
XWT-OD08-1 8點輸出(支援PNP) 0點 8點
XWT-ID16 16點輸入(支援NPN) 16點 0點
XWT-ID16-1 16點輸入(支援PNP) 16點 0點
XWT-OD16 16點輸出(支援NPN) 0點 16點
XWT-OD16-1 16點輸出(支援PNP) 0點 16點

一般規格

項目 規格、性能
通訊電源電壓 DC14～26.4V
I/O電源電壓＊1 DC20.4～26.4V(DC24V -15～+10%)
抗干擾性 遵循IEC61000-4-4 2kV (電源線)
耐振動 10～60Hz 重複振幅0.7mm、60～150Hz 50m/s2
X、Y、Z各方向 80min
耐衝撃 150m/s2 (3軸6向 各3次)
耐電壓 AC500V (隔離迴路之間)
絕緣阻抗 20MΩ以上(隔離迴路之間)
使用環境溫度 -10～+55℃
使用環境濕度 25～85% (不可結露)
使用環境氣體 不應有腐蝕性氣體
保存温度 -25～+65℃
保存濕度 25～85% (不可結露)
端子台螺絲的
鎖合扭力＊2		 M3 (接線螺絲)： 0.5N·m
M3 (安裝螺絲)： 0.5N·m
安裝方法 利用DIN35mm鋁軌、M4螺絲或安裝金具來安裝
(依機種而異)
＊1. 在CRT1-VAD04S型中記載為「感測器電源」。
＊2. 僅安裝了螺絲式端子台的子局模組

繼電器輸出

型號 CRT1-ROS08/ROS16
通訊電源電壓 DC14～26.4V
抗干擾性 遵循IEC61000-4-4 2kV (電源線)
耐振動 10～55Hz 重複振幅0.7mm
耐衝撃 100m/s2 (3軸6向 各3次)
耐電壓 AC500V (隔離迴路之間)
絕緣阻抗 20MΩ以上(隔離迴路之間)
使用環境溫度 -10～+55℃
使用環境濕度 25～85% (不可結露)
使用環境氣體 不應有腐蝕性氣體
保存温度 -25～+65℃
保存濕度 25～85% (不可結露)
端子台螺絲的鎖合扭力 M3 (接線螺絲)： 0.5N·m
M3 (安裝螺絲)： 0.5N·m
安裝方法 DIN35mm鋁軌安裝

SSR輸出

型號 CRT1-ROF08/ROF16
通訊電源電壓 DC14～26.4V
抗干擾性 遵循IEC61000-4-4 2kV (電源線)
耐振動 10～60Hz 重複振幅0.7mm、60～150Hz 50m/s2
X、Y、Z各方向 80min
耐衝撃 100m/s2 (3軸6向 各3次)
耐電壓 AC500V (隔離迴路之間)
絕緣阻抗 20MΩ以上(隔離迴路之間)
使用環境溫度 -10～+55℃
使用環境濕度 25～85% (不可結露)
使用環境氣體 不應有腐蝕性氣體
保存温度 -25～+65℃
保存濕度 25～85% (不可結露)
端子台螺絲的鎖合扭力 M3 (接線螺絲)： 0.5N·m
M3 (安裝螺絲)： 0.5N·m
安裝方法 DIN35mm鋁軌安裝

輸入部規格

8點輸入模組（2段端子台）

型號 CRT1-ID08 CRT1-ID08-1
輸出輸入點數 輸入8點
內部I/O通用 支援NPN 支援PNP
ON電壓 DC15V以上
(各輸入端子與V間)		 DC15V以上
(各輸入端子與G間)
OFF電壓 DC5V以下
(各輸入端子與V間)		 DC5V以下
(各輸入端子與G間)
OFF電流 1.0mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
ON遅延時間 1.5ms以下
OFF遅延時間 1.5ms以下
共用的迴路數 8點/共用
絕緣方式 光耦合器(Photo coupler)絕緣
輸入顯示 LED顯示(黃色)
饋電型 多饋電型
通訊電源消耗電流 30mA以下(電源電壓 DC24V時)
50mA以下(電源電壓 DC14V時)
I/O電源消耗電流 5mA以下(電源電壓 DC24V時)
重量 160g以下

16點輸入模組（2段端子台）

型號 CRT1-ID16 CRT1-ID16-1
輸出輸入點數 輸入16點
內部I/O通用 支援NPN 支援PNP
ON電壓 DC15V以上
(各輸入端子與V間)		 DC15V以上
(各輸入端子與G間)
OFF電壓 DC5V以下
(各輸入端子與V間)		 DC5V以下
(各輸入端子與G間)
OFF電流 1.0mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
ON遅延時間 1.5ms以下
OFF遅延時間 1.5ms以下
共用的迴路數 16點/共用
絕緣方式 光耦合器(Photo coupler)絕緣
輸入顯示 LED顯示(黃色)
饋電型 多饋電型
通訊電源消耗電流 55mA以下(電源電壓 DC24V時)
85mA以下(電源電壓 DC14V時)
I/O電源消耗電流 5mA以下(電源電壓 DC24V時)
重量 141g以下

輸出部規格

8點輸出模組（2段端子台）

型號 CRT1-OD08 CRT1-OD08-1
輸出輸入點數 輸出8點
內部I/O通用 支援NPN 支援PNP
額定輸出電流 0.5A/點、2A/共用
殘留電壓

1.2V以下
(DC0.5A、各輸出端子與G間)

 1.2V以下
(DC0.5A、各輸出端子與V間)
漏電流 0.1mA以下
ON遅延時間 0.5ms以下
OFF遅延時間 1.5ms以下
共用的迴路數 8點/共用
絕緣方式 光耦合器(Photo coupler)絕緣
輸出顯示 LED顯示(黃色)
安裝方法 鋁軌安裝
饋電型 多饋電型
通訊電源消耗電流 35mA以下(電源電壓 DC24V時)
55mA以下(電源電壓 DC14V時)
I/O電源消耗電流 15mA以下(電源電壓 DC24V時)
通訊錯誤時的輸出保持 可選擇保持/清除(利用CX-Integrator)
重量 160g以下

16點輸出模組（2段端子台）

型號 CRT1-OD16 CRT1-OD16-1
輸出輸入點數 輸出16點
內部I/O通用 支援NPN 支援PNP
額定輸出電流 0.5A/點、4A/共用
殘留電壓 1.2V以下
(DC0.5A、各輸出端子與G間)		 1.2V以下
(DC0.5A、各輸出端子與V間)
漏電流 0.1mA以下
ON遅延時間 0.5ms以下
OFF遅延時間 1.5ms以下
共用的迴路數 16點/共用
絕緣方式 光耦合器(Photo coupler)絕緣
輸出顯示 LED顯示(黃色)
安裝方法 鋁軌安裝
饋電型 多饋電型
通訊電源消耗電流 55mA以下(電源電壓 DC24V時)
85mA以下(電源電壓 DC14V時)
I/O電源消耗電流 15mA以下(電源電壓 DC24V時)
通訊錯誤時的輸出保持 可選擇保持/清除(利用CX-Integrator)
重量 141g以下

8點輸出模組（繼電器輸出）（每1點）

型號 CRT1-ROS08
輸出輸入點數 輸出8點
搭載繼電器 DRTA-NY5W-K(DC5V)
額定負載 電阻負載
AC250V 2A 共用 8A
DC30V 2A 共用 8A
額定通電電流 3A
最大接點電壓 AC250V/DC125V
最大接點電流 3A
最大開關容量 AC750VA/DC90W
最小適用負載
(參考值)		 DC5V 1mA
機械壽命 2,000萬次以上
電氣壽命 10萬次以上
安裝方法 鋁軌安裝
通訊電源消耗電流 95mA以下(電源電壓 DC24V時)
150mA以下(電源電壓 DC14V時)
通訊錯誤時的輸出保持 可選擇保持/清除(利用CX-Integrator)
重量 170g以下

16點輸出模組（繼電器輸出）（每1點）

型號 CRT1-ROS16
輸出輸入點數 輸出16點
搭載繼電器 DRTA-NY5W-K(DC5V)
額定負載 電阻負載
AC250V 2A 共用 8A
DC30V 2A 共用 8A
額定通電電流 3A
最大接點電壓 AC250V/DC125V
最大接點電流 3A
最大開關容量 AC750VA/DC90W
最小適用負載
(參考值)		 DC5V 1mA
機械壽命 2,000萬次以上
電氣壽命 10萬次以上
安裝方法 鋁軌安裝
通訊電源消耗電流 155mA以下(電源電壓 DC24V時)
255mA以下(電源電壓 DC14V時)
通訊錯誤時的輸出保持 可選擇保持/清除(利用CX-Integrator)
重量 260g以下

8點輸出模組（SSR輸出）（每1點）

型號 CRT1-ROF08
輸出輸入點數 輸出8點
負載電壓 AC24～265V
負載電流 0.3A
耐啟動電流量 50A(60Hz)
安裝方法 鋁軌安裝
通訊電源消耗電流 60mA以下(電源電壓 DC24V時)
90mA以下(電源電壓 DC14V時)
通訊錯誤時的輸出保持 可選擇保持/清除(利用CX-Integrator)
重量 160g以下
註. SSR無法更換。

16點輸出模組（SSR輸出）（每1點）

型號 CRT1-ROF16
輸出輸入點數 輸出16點
負載電壓 AC24～265V
負載電流 0.3A
耐啟動電流量 50A(60Hz)
安裝方法 鋁軌安裝
通訊電源消耗電流 85mA以下(電源電壓 DC24V時)
130mA以下(電源電壓 DC14V時)
通訊錯誤時的輸出保持 可選擇保持/清除(利用CX-Integrator)
重量 250g以下
註. SSR無法更換。

負載電流與環境溫度特性

CRT1-[]D08(-1) / []D16(-1) / ROS[] / ROF[] 額定/性能 14

輸出輸入部規格

8點輸入／8點輸出模組（2段端子台）
共通部規格

型號 CRT1-MD16 CRT1-MD16-1
安裝方法 鋁軌安裝
通訊電源消耗電流 35mA以下(電源電壓 DC24V時)
60mA以下(電源電壓 DC14V時)
重量 170g以下

輸入部規格

型號 CRT1-MD16 CRT1-MD16-1
輸出輸入點數 輸入8點
內部I/O通用 支援NPN 支援PNP
ON電壓 DC15V以上
(各輸入端子與V間)		 DC15V以上
(各輸入端子與G間)
OFF電壓 DC5V以下
(各輸入端子與V間)		 DC5V以下
(各輸入端子與G間)
OFF電流 1.0mA以下
輸入電流 6.0mA以下/點(DC24V時)
3.0mA以上/點(DC17V時)
ON遅延時間 1.5ms以下
OFF遅延時間 1.5ms以下
共用的迴路數 8點/共用
絕緣方式 光耦合器(Photo coupler)絕緣
輸入顯示 LED顯示(黃色)
饋電型 多饋電型
I/O電源消耗電流 5mA以下(電源電壓 DC24V時)

輸出部規格

型號 CRT1-MD16 CRT1-MD16-1
輸出輸入點數 輸出8點
內部I/O通用 支援NPN 支援PNP
額定輸出電流 0.5A/點、2A/共用
殘留電壓 1.2V以下
(DC0.5A、各輸出端子與G間)		 1.2V以下
(DC0.5A、各輸出端子與V間)
漏電流 0.1mA以下
ON遅延時間 0.5ms以下
OFF遅延時間 1.5ms以下
共用的迴路數 8點/共用
絕緣方式 光耦合器(Photo coupler)絕緣
輸出顯示 LED顯示(黃色)
I/O電源消耗電流 15mA以下(電源電壓 DC24V時)
通訊錯誤時的輸出保持 可選擇保持/清除(利用CX-Integrator)

（單位：mm）

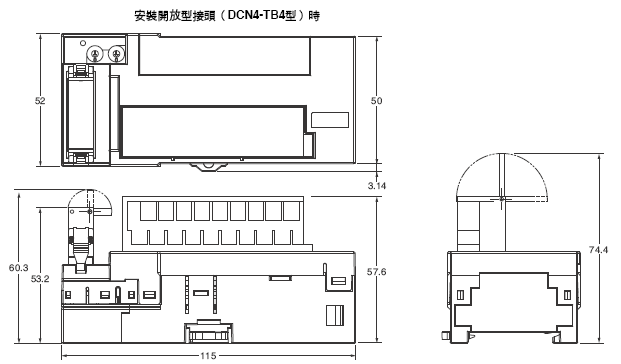

●2段端子台

CRT1-ID16型

CRT1-ID16-1型

CRT1-OD16型

CRT1-OD16-1型

1822_dm_1

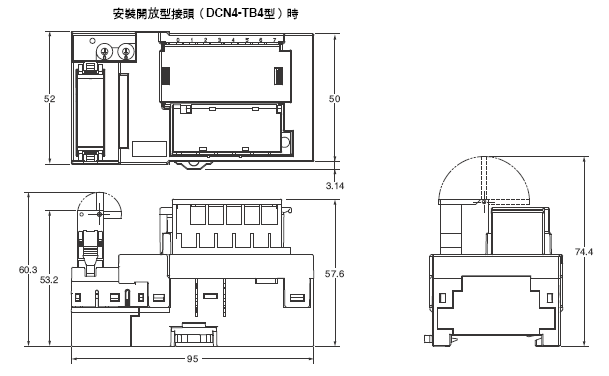

●2段端子台

CRT1-ID08型

CRT1-ID08-1型

CRT1-OD08型

CRT1-OD08-1型

1822_dm_2

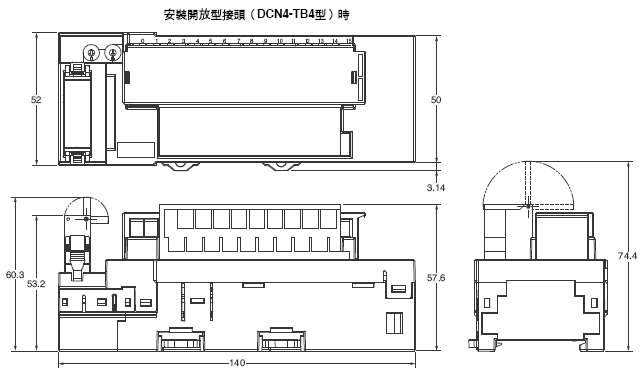

●2段端子台

CRT1-MD16型

CRT1-MD16-1型

1822_dm_3

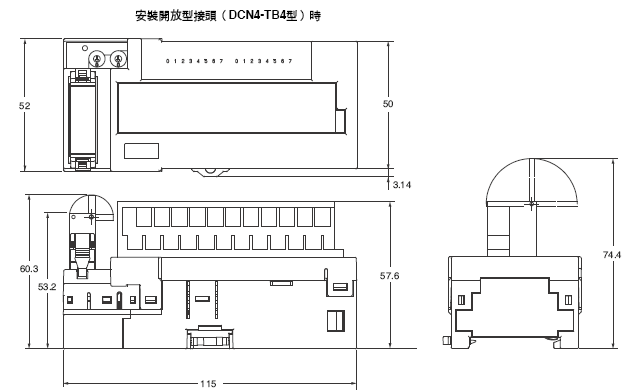

●繼電器輸出

CRT1-ROS08型

●SSR輸出 CRT1-ROF08型

1822_dm_4

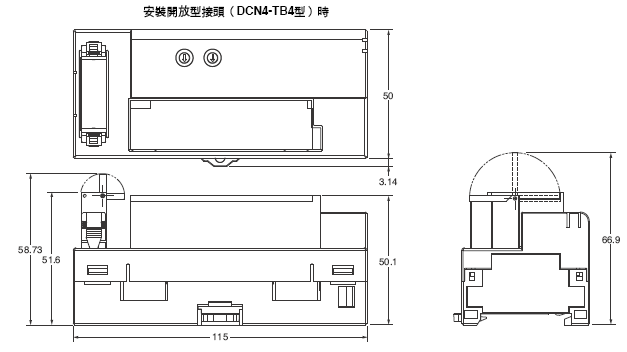

●繼電器輸出
