CPM2C

產品特色

高功能且最大達192點的輸出輸入，節省寬度空間的小型套件型

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

即使是超小型套件也能有效率地進行機器控制，其多樣化的機種一應具全。
CPU為繼電器輸出/電晶體輸出、端子台/接頭連接、有無時鐘功能等多種不同類型（DC僅電源）。
可配合輸出類型、I/O點數等現場需求挑選機種。
此外，利用8點/10點/16點/20點/24點/32的擴充I/O模組，
最多可支援192點的輸出輸入控制。

CPU模組

模組類型		所需的I/O 接頭數量	輸入	輸出	時鐘	型號	國外規格
10點輸出輸入型輸入：6點繼電器輸出：4點	端子台型	―	DC 24V 6點	繼電器 4點	―	CPM2C-10CDR-D	U、C、 CE
10點輸出輸入型輸入：6點繼電器輸出：4點	端子台型	―	DC 24V 6點	繼電器 4點	◯	CPM2C-10C1DR-D	U、C、 CE
10點輸出輸入型輸入：6點電晶體輸出：4點	接頭型 (富士通製)	2	DC 24V 6點	電晶體 (Sink) 4點	―	CPM2C-10CDTC-D	U、C、 CE
		2		電晶體 (Sink) 4點	◯	CPM2C-10C1DTC-D
		2		電晶體 (Source) 4點	―	CPM2C-10CDT1C-D
		2		電晶體 (Source) 4點	◯	CPM2C-10C1DT1C-D
	接頭型 (MIL)	2	DC 24V 6點	電晶體 (Sink) 4點	―	CPM2C-10CDTM-D
		2		電晶體 (Sink) 4點	◯	CPM2C-10C1DTM-D
		2		電晶體 (Source) 4點	―	CPM2C-10CDT1M-D
		2		電晶體 (Source) 4點	◯	CPM2C-10C1DT1M-D
20點輸出輸入型輸入：12點電晶體輸出：8點	端子台型	―	DC 24V 12點	繼電器 8點	―	CPM2C-20CDR-D	U、C、 CE
	端子台型	―		繼電器 8點	◯	CPM2C-20C1DR-D
	接頭型	2		電晶體 (Sink) 8點	―	CPM2C-20CDTC-D
		2		電晶體 (Sink) 8點	◯	CPM2C-20C1DTC-D
		2		電晶體 (Source) 8點	―	CPM2C-20CDT1C-D
		2		電晶體 (Source) 8點	◯	CPM2C-20C1DT1C-D
	接頭型 (MIL)	2	DC 24V 12點	電晶體 (Sink) 8點	―	CPM2C-20CDTM-D
		2		電晶體 (Sink) 8點	◯	CPM2C-20C1DTM-D
		2		電晶體 (Source) 8點	―	CPM2C-20CDT1M-D
		2		電晶體 (Source) 8點	◯	CPM2C-20C1DT1M-D
32點輸出輸入型輸入：16點電晶體輸出：16點	接頭型 (富士通製)	2	DC 24V 16點	電晶體 (Sink) 16點	―	CPM2C-32CDTC-D	U、C、 CE
	接頭型 (富士通製)	2	DC 24V 16點	電晶體 (Source) 16點	―	CPM2C-32CDT1C-D
	接頭型 (MIL)	2	DC 24V 16點	電晶體 (Sink) 16點	―	CPM2C-32CDTM-D
	接頭型 (MIL)	2	DC 24V 16點	電晶體 (Source) 16點	―	CPM2C-32CDT1M-D
可程式子局附DeviceNet™子局附CompoBus/S主局 10點輸出輸入型輸入：6點電晶體輸出：4點	接頭型 (富士通製)	1	DC 24V 6點	電晶體 (Sink) 4點	◯	CPM2C-S100C-DRT	U、C、 CE
可程式子局附DeviceNet™子局附CompoBus/S主局 10點輸出輸入型輸入：6點電晶體輸出：4點	接頭型 (富士通製)	1	DC 24V 6點	電晶體 (Source) 4點	◯	CPM2C-S110C-DRT	U、C、 CE
附CompoBus/S主局 10點輸出輸入型輸入：6點電晶體輸出：4點	接頭型 (富士通製)	1	DC 24V 6點	電晶體 (Sink) 4點	◯	CPM2C-S100C	U、C、 CE
附CompoBus/S主局 10點輸出輸入型輸入：6點電晶體輸出：4點	接頭型 (富士通製)	1	DC 24V 6點	電晶體 (Source) 4點	◯	CPM2C-S110C	U、C、 CE

擴充I/O模組

模組類型		所需的I/O 接頭數量	輸入	輸出	型號	國外規格
輸入擴充I/O模組輸入：8點	接頭型 (富士通製)	1	DC24V 8點	――	CPM2C-8EDC	U、C、 CE
輸入擴充I/O模組輸入：8點	接頭型 (MIL)	1	DC24V 8點	――	CPM2C-8EDM	U、C、 CE
輸入擴充I/O模組輸入：16點	接頭型 (富士通製)	1	DC24V 16點	――	CPM2C-16EDC	U、C、 CE
輸入擴充I/O模組輸入：16點	接頭型 (MIL)	1	DC24V 16點	――	CPM2C-16EDM	U、C、 CE
輸出擴充I/O模組繼電器輸出：8點	端子台型	――	――	繼電器 8點	CPM2C-8ER	U、C、 CE
輸出擴充I/O模組電晶體輸出：8點	接頭型 (富士通製)	1	――	電晶體 (Sink) 8點	CPM2C-8ETC	U、C、 CE
	接頭型 (富士通製)	1	――	電晶體 (Source) 8點	CPM2C-8ET1C
	接頭型 (MIL)	1	――	電晶體 (Sink) 8點	CPM2C-8ETM
	接頭型 (MIL)	1	――	電晶體 (Source) 8點	CPM2C-8ET1M
輸出擴充I/O模組電晶體輸出：16點	接頭型 (富士通製)	1	――	電晶體 (Sink) 16點	CPM2C-16ETC	U、C、 CE
	接頭型 (富士通製)	1	――	電晶體 (Source) 16點	CPM2C-16ET1C
	接頭型 (MIL)	1	――	電晶體 (Sink) 16點	CPM2C-16ETM
	接頭型 (MIL)	1	――	電晶體 (Source) 16點	CPM2C-16ET1M
10點輸出輸入型輸入：6點繼電器輸出：4點	端子台型	――	DC24V 6點	繼電器 4點	CPM2C-10EDR	U、C、 CE
20點輸出輸入型輸入：12點繼電器輸出：8點	端子台型	――	DC24V 12點	繼電器 8點	CPM2C-20EDR	U、C、 CE
24點輸出輸入型輸入：16點電晶體輸出：8點	接頭型 (富士通製)	2	DC24V 16點	電晶體 (Sink) 8點	CPM2C-24EDTC	U、C、 CE
	接頭型 (富士通製)	2	DC24V 16點	電晶體 (Source) 8點	CPM2C-24EDT1C
	接頭型 (MIL)	2	DC24V 16點	電晶體 (Sink) 8點	CPM2C-24EDTM
	接頭型 (MIL)	2	DC24V 16點	電晶體 (Source) 8點	CPM2C-24EDT1M
32點輸出輸入型輸入：16點電晶體輸出：16點	接頭型 (富士通製)	2	DC24V 16點	電晶體 (Sink) 16點	CPM2C-32EDTC	U、C、 CE
	接頭型 (富士通製)	2	DC24V 16點	電晶體 (Source) 16點	CPM2C-32EDT1C
	接頭型 (MIL)	2	DC24V 16點	電晶體 (Sink) 16點	CPM2C-32EDTM
	接頭型 (MIL)	2	DC24V 16點	電晶體 (Source) 16點	CPM2C-32EDT1M

電源模組

模組類型	輸入	輸出	型號	國外規格
AC電源模組	AC100V～240V輸入	DC24V 600mA輸出	CPM2C-PA201	U、C、CE

類比輸出輸入模組

模組類型	規格	型號	國外規格
類比輸出輸入模組	類比輸入2點、輸出1點	CPM2C-MAD11	U、C、CE

溫度感測器模組

模組類型	規格	型號	國外規格
溫度感測器模組	熱電偶輸入2點	CPM2C-TS001	U、C、CE
溫度感測器模組	白金測溫電阻輸入2點	CPM2C-TS101	U、C、CE

CompoBus/S I/O連結模組

模組類型	規格	型號	國外規格
CompoBus/S I/O連結模組	I/O連結點數輸入8點、輸出8點	CPM2C-SRT21	U、C、CE

適用於接頭型用的I/O接頭型號

（接頭型CPU、擴充I/O模組本體不附屬接頭，請從下列型號中選擇使用。）

富士通製型

製造商	OMRON型號		富士通製
連接方法	OMRON型號		富士通製
焊接型	C500-CE241	1組入	FCN-361J024-AU 接頭 FCN-360C024-J2 接頭蓋
壓著型	C500-CE242		FCN-363J024 插座 FCN-363J-AU 接點 FCN-360C024-J2 接頭蓋
壓接型	C500-CE243		FCN-367J024-AU/F

MIL型

連接方法	型號	規格
壓接型	XG4M-2030-T	極數20

書寫器相關產品

類型	功能		型號(國外型號)	國外規格
書寫器	附2m長一體纜線	周邊設備連接埠用連接纜線 0.05m	CS1W-CN114	CE
	另需下列連接纜線		C200H-PRO27 (C200H-PRO27-E)	U、C、N
		纜線長度2m	CS1W-CN224	CE
		纜線長度6m	CS1W-CN624	CE

支援軟體相關產品

產品名稱	規格			型號 (國外型號)	國外規格
產品名稱		授權數	媒體	型號 (國外型號)	國外規格
FA整合軟體工具套件 CX-One Lite Ver.4.[]	CX-One Lite為簡易版本，僅從CX-One的所有工具中，選出微控制器PLC應用程式所需的工具。動作環境如下： OS: Windows 7 （32bit版/64bit版） / Windows 8 （32bit版/64bit版） / Windows 8.1 （32bit版/64bit版） / Windows 10 （32bit版/64bit版） CX-One Lite Ver.4.[]內含微控制器PLC限定版 CX-Programmer Ver.9.[]軟體。	單一授權版	DVD	CXONE-LT01D-V4	―
FA整合軟體工具套件 CX-One Ver.4.[]	CX-One整合軟體工具套件是針對OMRON所生產的PLC、元件等的支援軟體。動作環境如下： OS： Windows 7 （32bit版/64bit版） / Windows 8 （32bit版/64bit版） / Windows 8.1 （32bit版/64bit版） / Windows 10 （32bit版/64bit版） CX-One Ver.4.[]包含CX-Programmer Ver.9.[]等軟體。	單一授權版 (*1)	DVD	CXONE-AL01D-V4	―
支援軟體（＊2）	PC98電腦用(1.2MB 3.5吋FD)			C500-ZL3PC1	―
	DOS/V相容電腦用(1.44MB 3.5吋FD)日文版(DOS/V版)			C500-ZL3DV1
	IBM PC/AT相容電腦用(1.44MB 3.5吋FD) 英文版			C500-ZL3AT1-E

註1. CX-One和CX-One Lite無法同時安裝在一台電腦上。
＊ CX-One亦備有多重授權版之產品（3、10、30、50套授權）和僅包含DVD光碟之產品。

＊2. 此產品已結束接單。

CX-One安裝的支援軟體（CX-One內含的支援軟體）如下：

支援軟體		CX-One Lite Ver.4.[]	CX-One Ver.4.[]	支援軟體		CX-One Lite Ver.4.[]	CX-One Ver.4.[]
微控制器PLC限定版CX-Programmer	Ver.9.[]	○	-	CX-Drive	Ver.2.[]	○	○
CX-Programmer	Ver.9.[]	-	○	CX-Process Tool	Ver.5.[]	-	○
CX-Integrator	Ver.2.[]	○	○	NS面板自動製作軟體	Ver.3.[]	-	○
Switch Box Utility	Ver.1.[]	○	○	CX-Designer	Ver.3.[]	○	○
CX-Protocol	Ver.1.[]	-	○	NV-Designer	Ver.1.[]	○	○
CX-Simulator	Ver.1.[]	○	○	CX-Thermo	Ver.4.[]	○	○
CX-Position	Ver.2.[]	-	○	CX-FLnet	Ver.1.[]	-	○
CX-Motion-NCF	Ver.1.[]	-	○	Network Configurator	Ver.3.[]	○	○
CX-Motion-MCH	Ver.2.[]	-	○	CX-Server	Ver.4.[]	○	○
CX-Motion	Ver.2.[]	-	○

註. 有關CX-One的詳細內容，請參閱產品型錄。

上傳／下載器

名稱	型號	國外規格
上傳/下載器用EEPROM 256K	EEROM-JD	――

連接周邊設備連接埠

連接CPM2C端通訊埠	適用的電腦	規格		纜線長度	型號	國外規格
電腦連接纜線	DOS/V電腦 (D-SUB 9 PIN)			2m	CS1W-CN226	CE
	DOS/V電腦 (D-SUB 9 PIN)			6m	CS1W-CN626	CE
	DOS/V電腦 (D-SUB 9 PIN)			3.3m	CQM1-CIF02	U、C、 N、L
	DOS/V電腦 (D-SUB 9 PIN)		周邊設備連接埠用連接纜線	0.05m	CS1W-CN114	CE
	PC-98電腦 (D-SUB 25 PIN)			3.3m	CQM1-CIF01	U、C、L
	PC-98電腦 (D-SUB 25 PIN)		周邊設備連接埠用連接纜線	0.05m	CS1W-CN114	CE
	PC-98筆記型電腦 (半間距14 PIN)			3.3m	CQM1-CIF01	U、C、L
			周邊設備連接埠用連接纜線	0.05m	CS1W-CN114	CE
			筆記型電腦轉接纜線	0.15m	XW2Z-S001	――
	――	將周邊設備連接埠轉換成D-SUB 9 PIN的纜線可與RS-232C纜線連接		0.1m	CS1W-CN118	CE

RS-232C纜線

名稱	適用的電腦	規格	纜線長度	型號	國外規格
RS-232C連接埠	DOS/V電腦 (D-SUB 9 PIN)	――	2m	XW2Z-200S-V	――
	DOS/V電腦 (D-SUB 9 PIN)	――	5m	XW2Z-500S-V
	DOS/V電腦 (D-SUB 9 PIN)	註)可使用周邊匯流排、上位連結，且使用抗ESD (靜電)接頭	2m	XW2Z-200S-CV
	DOS/V電腦 (D-SUB 9 PIN)	註)可使用周邊匯流排、上位連結，且使用抗ESD (靜電)接頭	5m	XW2Z-500S-CV
	PC-98電腦 (D-SUB 25 PIN)	――	2m	XW2Z-200S
	PC-98電腦 (D-SUB 25 PIN)	――	5m	XW2Z-500S
	PC-98筆記型電腦 (半間距14 PIN)	――	2m+ 0.15m	XW2Z-200S
			2m+ 0.15m	XW2Z-S001
			5m+ 0.15m	XW2Z-500S
			5m+ 0.15m	XW2Z-S001

通訊埠連接纜線

名稱	纜線長度	型號	國外規格
連接纜線(連接周邊設備連接埠/RS-232C連接埠用)	0.1m	CPM2C-CN111	CE

簡易通訊模組

名稱	功能	型號	國外規格
簡易通訊模組	與RS-485元件連接 RS-232C連接埠	CPM2C-CIF21	U、C、CE

轉接器

名稱	功能		型號	國外規格
周邊設備/RS-232C 轉接器模組	周邊設備連接埠的等級轉換		CPM2C-CIF01-V1	U、C、 CE
RS-422/RS-232C 轉接器模組	周邊設備連接埠的等級轉換		CPM2C-CIF11	U、C、 CE
RS-232C⇔RS-422A 轉接器模組	轉換RS-232C⇔RS-422A	CPM2C端用 (亦可用於電腦端，但需要來自外部的+5V)	NT-AL001	――

維護用產品

名稱	功能	型號	國外規格
電池	記憶體備份用	CPM2C-BAT01	――
CPU模組的DC24V配線用接頭纜線	CPU模組本體附1條DC24V配線用接頭纜線。如因維修等需另外的接頭纜線，請購買下述接頭，製作接頭纜線。 Molex接頭：51103-0200，接點：50351

適合的連接端子台轉換模組

將CPM2C的CPU模組或擴充I/O模組的輸出輸入轉換為端子台時，可使用連接端子台轉換模組。

適合的連接端子台轉換模組一覽表

下為連接端子台轉換模組一覽表。
與各個模組的搭配組合，請參閱後述的「●與連接端子台轉換模組的組合一覽表」。

類型	系列	輸入/輸出	極數	端子	尺寸			安裝		共點端子	洩流器電阻	LED	型號	國外規格
類型	系列	輸入/輸出	極數	端子	深度	高度	寬度	鋁軌	螺絲	共點端子	洩流器電阻	LED	型號	國外規格
輕巧型	XW2D	輸出輸入用	20	M3	39 mm	40 mm	79 mm	○	○	無	無	無	XW2D-20G6	―
貫穿型	XW2B	輸出輸入用	20	M3.5	45 mm	45.3 mm	112.5 mm	○	○	無	無	無	XW2B-20G5
貫穿型	XW2B	輸出輸入用	20	M3 (歐規)	45 mm	45.3 mm	67.5 mm	○	○	無	無	無	XW2B-20G4
附共點端子	XW2C	輸出輸入用	20	M3	39 mm	40 mm	149 mm	○	○	有	無	無	XW2C-20G6-IO16
附共點端子	XW2C	輸入專用	20	M3.5	50 mm	38 mm	160 mm	○	○	有	無	有	XW2C-20G5-IN16
附共點端子3段型	XW2E	輸入專用3段	20	M3.5	50 mm	53 mm	149 mm	○	○	有	無	無	XW2E-20G5-IN16
免用螺絲夾式端子台型	XW2F	輸入專用	20	夾持式	50 mm	40 mm	95.5 mm	○	○	有	無	無	XW2F-20G7-IN16
免用螺絲夾式端子台型	XW2F	輸出專用	20	夾持式	50 mm	40 mm	95.5 mm	○	○	有	無	無	XW2F-20G7-OUT16
e-CON型	XW2N	輸入專用	20	e-CON接頭	50 mm	40 mm	95.5 mm	○	○	有	無	無	XW2N-20G8-IN16

與連接端子台轉換模組的組合一覽表

請參閱下列「連接類型的型態」。

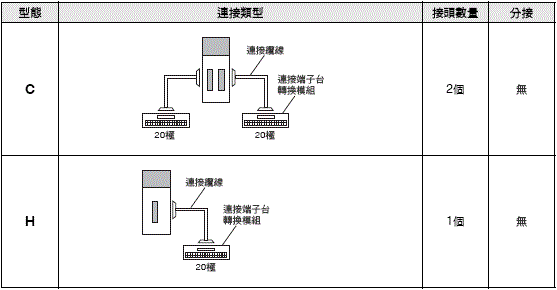

連接類型的型態

1652_lu_1

I/O繼電器端子台

接受繼電器訊號時，可將CPM2C的CPU模組或擴充I/O模組的輸出輸入當作I/O繼電器端子台使用。

適合的I/O繼電器端子台一覽表

下為I/O繼電器端子台一覽表。
有關與各模組的搭配組合，請參閱後述的「●與I/O繼電器端子台的組合一覽表」。

類型	系列		規格							尺寸(水平裝設時)			安裝		型號
類型	系列		區分		極性	點數	開閉部額定通電電流	動作指示LED	電源配線處理用端子台	寬(mm)	長(mm)	高(mm)	鋁軌	螺絲	型號
省空間型	G70D	直立型 G70D-V	輸出用	繼電器輸出	NPN	16點 (1a×16)	5A或3A (註)	有	可增設	135	46	81	○	○	G70D-VSOC16
		直立型 G70D-V		MOS FET 繼電器輸出	NPN	16點 (1a×16)	0.3A	有	可增設	135	46	81	○	○	G70D-VFOM16
		扁平型 G70D		繼電器輸出	NPN	8點 (1a×8)	5A	有	―	68	93	44	○	○	G70D-SOC08
					NPN	16點 (1a×16)	3A			156	51	39			G70D-SOC16
					PNP	16點 (1a×16)	3A								G70D-SOC16-1
				MOS FET 繼電器輸出	NPN	16點 (1a×16)	0.3A								G70D-FOM16
				MOS FET 繼電器輸出	PNP	16點 (1a×16)	0.3A								G70D-FOM16-1 ＊
高容量、省空間型	G70R		輸出用	繼電器輸出	NPN	8點 (1a×8)	10A	有	―	136	93	55	○	○	G70R-SOC08 ＊
標準型	G7TC		輸入用	AC輸入	NPN	16點 (1a×16)	1A	有	―	182	85	68	○	―	G7TC-IA16
			輸入用	DC輸入	NPN	16點 (1a×16)	1A								G7TC-ID16
			輸出用	繼電器輸出	NPN	16點 (1a×16)	5A								G7TC-OC16
			輸出用	繼電器輸出	PNP	16點 (1a×16)	5A								G7TC-OC16-1
高容量型插座	G70A (僅插座)		輸出用	繼電器輸出	NPN	16點 (搭載 G2R型繼電器時可 1c×16)	10A (端子台部容許電流)	無	―	234	75	64	○	―	G70A-ZOC16-3 (僅插座)+ 繼電器/SSR/ MOS FET繼電器/ 計時器
高容量型插座	G70A (僅插座)		輸出用	繼電器輸出	PNP	16點 (搭載 G2R型繼電器時可 1c×16)	10A (端子台部容許電流)	無	―	234	75	64	○	―	G70A-ZOC16-4 (僅插座)+ 繼電器/SSR/ MOS FET繼電器/ 計時器

＊此產品已結束接單。

與I/O繼電器端子台的組合一覽表

請參閱下列「連接類型的型態」。

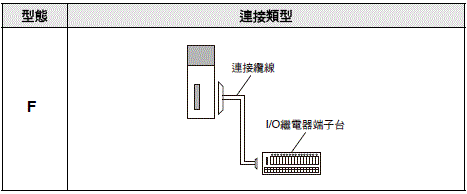

連接類型的型態

1652_lu_2

一般規格

項目	CPU模組
項目	10點輸出輸入型 (繼電器輸出)	10點輸出輸入型 (電晶體輸出)	20點輸出輸入型 (繼電器輸出)	20點輸出輸入型 (電晶體輸出)		32點輸出輸入型 (電晶體輸出)	CPM2C-S系列 10點輸出輸入型 (電晶體輸出)
電源電壓	DC24V
容許電源電壓	DC20.4～26.4V
消耗電力 (使用擴充I/O時，請將右列消耗電力一併算入。)	4W	3W	4W	3W		3W	3W
突波電流	25A以下
絕緣阻抗	20MΩ min. (at 500 VDC 隔離電路之間)
耐電壓	AC2,300V 1min (隔離電路之間)
抗干擾性	遵循IEC61000-4-4 2kV (電源線)
耐振動	遵循JIS C0040 10～57Hz 振幅0.075mm 57～150Hz 加速度9.8m/s² X、Y、Z各方向80分鐘(掃描時間8分×掃描次數10次＝合計80分鐘)
耐衝擊	遵循JIS C0041 147m/s²X、Y、Z方向各3次
使用環境溫度	0～55℃
使用環境濕度	10～90%RH (不可結露)
使用環境氣體	不應有腐蝕性氣體
保存環境溫度	-20～+75℃ (電池除外)
輸出輸入端子/接頭	端子台	接頭	端子台	接頭
電源保持時間	2ms以上
重量	200g以下	200g以下	250g以下	200g以下		200g以下	160g以下
	10點輸出輸入擴充I/O模組(繼電器輸出)				200g以下
	20點輸出輸入擴充I/O模組(繼電器輸出)				200g以下
	24點輸出輸入擴充I/O模組(電晶體輸出)				200g以下
	32點輸出輸入擴充I/O模組(電晶體輸出)				200g以下
	8點輸入擴充I/O模組				150g以下
	16點輸入擴充I/O模組				150g以下
	8點輸出擴充I/O模組(電晶體輸出)				150g以下
	16點輸出擴充I/O模組(電晶體輸出)				150g以下
	8點輸出擴充I/O模組(繼電器輸出)				200g以下
	簡易通訊模組				150g以下
	周邊設備/RS-232C轉接器				150g以下
	RS-422/RS-232C轉接器				150g以下
	AC電源模組				250g以下
	類比輸出輸入模組				200g以下
	溫度感測器模組				200g以下
	CompoBus/S I/O連結模組				150g以下

性能規格

項目			CPU模組
項目			10點輸出輸入型 (繼電器輸出)	10點輸出輸入型 (電晶體輸出)	20點輸出輸入型 (繼電器輸出)	20點輸出輸入型 (電晶體輸出)		32點輸出輸入型 (電晶體輸出)	CPM2C-S系列 10點輸出輸入型 (電晶體輸出)
控制方式			內儲程式
輸出輸入控制方式			循環掃描方式(可藉由IORF指令隨時更新)
程式語言			階梯圖方式
指令語長度			1 step/1指令、1～5 word/1指令
指令種類	基本指令		14種
指令種類	應用指令		105種 185個
處理速度	基本指令		LD指令：0.64μs
處理速度	應用指令		MOV指令：7.8μs
使用者程式容量			4096 Word
最多I/O 點數	僅本體		10點		20點			32點	10點
最多I/O 點數	擴充時		最多170點		最多180點			最多192點	最多362點
輸入繼電器			00000～00915				不當作輸出輸入繼電器使用的CH 可當作內部輔助繼電器使用
輸出繼電器			01000～01915				不當作輸出輸入繼電器使用的CH 可當作內部輔助繼電器使用
CompoBus/S輸入繼電器			――						128點： 02000～ 02715	CompoBus/S不當作輸出輸入繼電器使用的CH 可當作內部輔助繼電器使用
CompoBus/S輸出繼電器			――						128點： 03000～ 03715	CompoBus/S不當作輸出輸入繼電器使用的CH 可當作內部輔助繼電器使用
內部輔助繼電器			928點：02000～04915 (020～049CH)、 20000～22715 (200～227CH)						672點：02800～02915 (028～029CH)、 03800～04915 (038～049CH)、 20000～22715 (200～227CH)
特殊輔助繼電器			448點：22800～25515 (228～255CH)
暫時記憶繼電器			8點(TR0～7)
保持繼電器			320點：HR0000～1915 (HR00～19CH)
輔助記憶繼電器			384點：AR0000～2315 (AR00～23CH)
連結繼電器			256點：LR0000～1515 (LR00～15CH)
計時器/計數器			256點：TIM/CNT000～255 1ms計時器(TMHH指令)、10ms計時器(TIMH指令)、 100ms計時器(TIM指令)、1s/10s計時器(TIML指令)、減法計數器(CNT指令)、加法/減法計數器(CNTR指令)
資料記憶體	可READ/WRITE		2048 word (DM0000～2047)、DM2000～2021為異常記錄區
	READ專用		456 Word (DM6144～6599)
	PC系統設定		56 Word (DM6600～6655)
CompoBus/S主局功能			――		――				可連接的子局數量：最多32台 I/O連結點數：最多256點
DeviceNetTM子局功能			――		――				DeviceNetTM遠端I/O連結＊4 I/O連結點數：最多1024點 Explicit訊息通訊可從主局讀寫任何區域
基本中斷功能	輸入中斷		2點		4點				2點
	輸入中斷		輸入中斷的計數器模式、快速響應共用
	間隔計時器中斷		1點(定時中斷或單觸發中斷)
高速計數器功能	高速計數器		1點(單相20kHz/二相5kHz 線性模式)
		計數檢查中斷	1點(目標值一致中斷或頻帶比較中斷)
	輸入中斷 (計數器模式)		2點		4點				2點
	輸入中斷 (計數器模式)		與輸入中斷、快速響應共用
		計數完成中斷	2點		4點				2點
		計數完成中斷	與輸入中斷、快速響應共用
脈衝輸出			2點(無加減速各10Hz～10kHz、無方向控制)或1點(梯形加減速各10Hz～10kHz、有方向控制) 或2點(可變負載比輸出(PWM輸出)) 註. 僅電晶體輸出型可，但繼電器輸出型不可
脈衝同步控制			1點：可將高速計數器與脈衝輸出組合，並以高速計數器的輸入脈衝頻率乘以一定的倍率輸出脈衝註. 僅電晶體輸出型可，但繼電器輸出型不可
快速響應輸入			2點		4點				2點
快速響應輸入			最小脈衝輸入：50μs以下與輸入中斷、輸入中斷的計數器模式共用
輸入響應時間 (ON應答時間＝ OFF應答時間)			可對所有輸入接點進行設定(1ms/2ms/3ms/5ms/10ms/20ms/40ms/80ms)
時鐘功能＊1			有(利用電池保持) 年/月/星期/日/時/分/秒
通訊功能＊2			周邊設備連接埠：上位連結、周邊匯流排、無程序通訊、程序設計模組連接中任一 RS-232C連接埠：上位連結、無程序通訊、1：1連結子站、1：1連結主站、NT連結(1：1)任一
停電保持功能			保持繼電器(HR)、輔助記憶繼電器(AR)、計數器(CNT)、資料記憶體(DM)、使用者程式的內容保持
記憶體備份			快閃記憶體：使用者程式、資料記憶體(READ專用)、PC系統設定
記憶體備份			記憶體備份：資料記憶體(READ/WRITE)、保持繼電器(HR)、輔助記憶繼電器(AR)、計數器(CNT)、附時鐘CPU：保持2年/25℃ (電池) 無時鐘CPU：保持10天/25℃ (電容器) ＊3 保持5年/25℃ (裝有電池(選購品)時)
自我檢知功能			CPU異常(WDT)、記憶體異常、I/O匯流排異常、電池異常
程式檢查			開始運轉時，常時進行無END指令或指令異常等檢查

＊1. 僅CPM2C-[][]C1D[][]型適用。32點輸出輸入型CPU模組中無附時鐘功能型。
＊2. 必須有專用連接纜線（CPM2C-CN111型、CS1W-CN114型、CS1W-CN118型）或介面模組
（CPM2C-CIF01-V1型、CPM2C-CIF11型）。
＊3. 搭配另售的CPM2C-BAT01型使用，即可將電容器備份區域作為電池備援。記憶體備份期限：保持2年。
＊4. 僅CPM2C-S1[]0C-DRT型適用。

（單位：mm）

此商品的外觀尺寸請參考操作手冊。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
CPM2C 規格說明書	- [2377KB]	2022年8月2日 20220802	CPM2C 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
Compact PLCs Catalog	P16E-EN-03A [14546KB]	Jan 13, 2015 20150113	Compact PLCs Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
