(在成型機、壓鑄、張力控制等領域發揮功效。)
CS1W-HCA[]2 / HCP22 / HIO01-V1
可高速反饋壓力及位置,同時控制扭力及速度。
可接收來自編碼器的脈衝輸入,執行相應的電子凸輪運動。在動作中亦可易由切換凸輪運動模式。
非根據位置,而是以時間軸為基準加減速,達成更精確的速度控制。
搭載階梯圖程式庫功能,無須從第三方讀取模組內的程式及資料。
CS1本體搭載的SD記憶卡可直接儲存、讀取備份資料。
可輸出以0.01ms為單位的單觸發脈衝。
同步控制下的速度運算經過簡化,可測量高速計數器輸入變化量。
外部中斷輸入及計數器設定具一致性,可在0.1ms以內輸出。
A/D轉換50μs、D/A轉換50μs的高速類比輸出輸入控制。
關於國外規格
・詳細符號如下:U:UL、U1:UL(Class I Div 2已取得危險場所認證之產品)、C:CSA、UC:cULus、UC1:cULus (Class I Div 2已取得危險場所認證之產品)、CU:cUL、N:NK、L:Lloyd's Register、CE:EC指令。
・有關使用條件,請向本公司洽詢。
可自訂計數器模組
模組種類 | 產品名稱 | 規格 | 佔用號機數 | 消耗電流(A) | 型號 | 國外規格 | |
---|---|---|---|---|---|---|---|
5V系列 | 26V系列 | ||||||
CS1高功能 I/O模組 |
可自訂計數器模組 | 脈衝輸入2軸 脈衝輸出2軸 DC輸入12點 電晶體輸出8點 |
1號機份 (號機No.0~95) |
0.8 | ― | CS1W-HCP22-V1 | U、C、 CE |
脈衝輸入1軸 類比輸入1點 類比輸出2點 DC輸入12點 電晶體輸出8點 |
0.75 | 0.15 | CS1W-HCA12-V1 | ||||
脈衝輸入2軸 類比輸出2點 DC輸入12點 電晶體輸出8點 |
0.75 | 0.15 | CS1W-HCA22-V1 | ||||
DC輸入12點 電晶體輸出8點 |
0.6 | ― | CS1W-HIO01-V1 |
附屬品
全型號機種皆隨附接點輸出輸入用訊號連接用C500-CE241型(24p 焊接型)(富士通製插座:FCN-361J024-AU、富士通製接頭蓋:FCN-360C024-J2)。
此外,CS1W-HCP22-V1/HCA22-V1/HCA12-V1型負載的特殊I/O用接頭,採用C500-CE404型(40p 焊接型)
(富士通製插座:FCN-361J040-AU、富士通製接頭蓋:FCN-360C040-J2)。
支援軟體
產品名稱 | 規格 | 型號 | 國外規格 | ||
---|---|---|---|---|---|
授權數 | 媒體 | ||||
FA整合軟體套件 CX-One Ver.4.[] |
CX-One是一款針對OMRON所生產的PLC、零組件等支援軟體,提供整合功能之軟體套件。
|
單一授權版 * |
DVD | CXONE-AL01D-V4 | ― |
伺服中繼模組/連接線
產品名稱 | 規格 | 適用伺服驅動器 | 軸數 | 纜線長度 | 型號 | 國外規格 | |
---|---|---|---|---|---|---|---|
伺服中繼模組 | CS1W-HCP22-V1型用 | OMNUC W系列/ SMARTSETP Junior/ A系列 |
2軸 | ― | XW2B-80J7-1A | ― | |
伺服中繼模組 (XW2B-80J7-1A型) 用連接線 |
位置控制控制器 (CS1W-HCP22- V1型)側 |
通用輸出輸入 (26 PIN接頭) |
OMNUC W系列、 SMARTSTEP Junior/ A系列 |
2軸 | 0.5m | XW2Z-050J-A29 | ― |
1m | XW2Z-100J-A29 | ||||||
2m | XW2Z-200J-A29 | ||||||
特殊輸出輸入 (40 PIN接頭) |
0.5m | XW2Z-050J-A32 | |||||
1m | XW2Z-100J-A32 | ||||||
2m | XW2Z-200J-A32 | ||||||
伺服驅動器端 | OMNUC W系列 | 1m | XW2Z-100J-B11 | ― | |||
2m | XW2Z-200J-B11 | ||||||
SMARTSTEP A系列 | 1m | XW2Z-100J-B12*1 | |||||
2m | XW2Z-200J-B12*1 | ||||||
SMARTSTEP Junior | 1m | XW2Z-100J-B18 | |||||
2m | XW2Z-200J-B18 | ||||||
伺服中繼模組 | CS1W-HCP22-V1型用 | OMNUC W系列、 SMARTSTEP A系列 |
1軸 | ― | XW2B-20J6-3B | ― | |
伺服中繼模組 (XW2B-20J6-3B型) 用連接線 |
位置控制控制器 (CS1W-HCP22- V1型)側 |
特殊輸出輸入 (40 PIN接頭) |
OMNUC W系列、 SMARTSTEP A系列 |
1軸 | 0.5m | XW2Z-050J-A22 | ― |
1m | XW2Z-100J-A22 | ||||||
2軸 | 0.5m | XW2Z-050J-A23 | |||||
1m | XW2Z-100J-A23 | ||||||
伺服驅動器端 | OMNUC W系列 | 1m | XW2Z-100J-B4 | ― | |||
2m | XW2Z-200J-B4 | ||||||
SMARTSTEP A系列 | 1m | XW2Z-100J-B5*1 | |||||
2m | XW2Z-200J-B5*1 |
可使用的接頭
品名 | 連接方法 | 備註 | 型號 | |
---|---|---|---|---|
適合的接頭 (40極) |
焊接型 | FCN-361J040-AU 接頭 FCN-360C040-J2 接頭蓋 附屬於本體(橫向型) |
C500-CE404 | |
壓著型 | FCN-363J040 外罩 FCN-363J-AU 接頭 FCN-360C040-J2 接頭蓋(橫向型) |
C500-CE405 | ||
壓接型 | FCN-367J040-AU/F(無接頭蓋) | C500-CE403 | ||
焊接型 | 焊接端子40P+接頭蓋 | C500-CE401 | ||
壓著型 | 壓著式端子40P+接頭蓋 | C500-CE402 |
專用纜線及連接端子台轉換模組
產品名稱 | 規格 | 型號 | |||
---|---|---|---|---|---|
連接端子台用 | 專用連接纜線 | 正常配線 | 纜線長度:0.5m | XW2Z-050B | |
纜線長度:1.0m | XW2Z-100B | ||||
纜線長度:1.5m | XW2Z-150B | ||||
纜線長度:2.0m | XW2Z-200B | ||||
纜線長度:3.0m | XW2Z-300B | ||||
纜線長度:5.0m | XW2Z-500B | ||||
接頭端子台 轉換模組 |
貫穿型 | 40 PIN M2.4螺絲端子台型 | XW2B-40G4 | ||
40 PIN M3.5螺絲端子台型 | XW2B-40G5 | ||||
輕巧型 | 40 PIN M3螺絲端子台型 | XW2D-40G6 |
模組型號
型號 | 程式容量 | 輸出輸入點數(模組內建) | 特殊輸出輸入 | 內建周邊設備連接埠 | |||||
---|---|---|---|---|---|---|---|---|---|
接點輸入 | 接點輸出 | 脈衝輸入 (高速計數器) |
脈衝輸出 | 類比輸出 | 類比輸入 | ||||
支援絕對型 編碼器訊號 輸入 |
|||||||||
CS1W-HIO01-V1 | 4K Word | DC24V 12點 (其中4點為中斷 輸入) |
電晶體(匯流) 8點 |
無 | 無 | 無 | 無 | 無 | 有(連接支援軟體專用: 連接書寫器或電腦用工具 CX-Programmer) |
CS1W-HCP22-V1 | 2點 | 可 * (1點) | 2點 | 無 | 無 | ||||
CS1W-HCA22-V1 | 2點 | 可 * (1點) | 無 | 2點 | 無 | ||||
CS1W-HCA12-V1 | 1點 | 可 | 無 | 2點 | 1點 |
功能、性能規格
項目 | 規格 | ||
---|---|---|---|
模組種類 | CS系列 高功能I/O模組 | ||
適用PC | CS系列 | ||
可設定之號機No. | 00~95 (高功能I/O模組中不可重複) | ||
可裝設位置 | CS系列CPU設備或CS系列增設設備 註1. 設備上的任意位置 2. 無法裝設於C200H用I/O增設設備及SYSBUS遠端I/O子站設備。 |
||
與CPU模組交 換特定資訊的 資料 |
高功能I/O模組分配繼電器區域 (n~n+9 CH) n=2000+模組號碼×10 |
10 CH/1模組(常時資料交換) 5 CH:CPU模組→本模組(程式RUN/STOP指令、一般輸出資料) 5 CH:本模組→CPU模組(模組狀態、一般輸入資料) |
|
高功能I/O模組分配DM區域 (m~m+99 CH) m=D20000+模組號碼×99 |
100 CH/1模組 | ||
來自CPU模組的 各種初始設定 |
10 CH:系統設定區域;CPU模組→本模組(電源ON時或重置模組時傳送): 來自CPU模組的RUN/STOP指令有效、電源ON時動作模式、指定與CPU模組的傳送區域OUT/IN各開頭位址、傳送CH數、指定本模組側的資料交換區域類別/位址等 |
||
與CPU模組間的 一般資料交換區域 |
90 CH:下述一般資料交換用 | ||
CPU模組間的 一般資料交換 |
本模組的特殊輔助繼電器區域與CPU模組的分配繼電器區域之間常時資料交換 | 從本模組觀察為輸入更新4 CH+輸出更新4 CH 本模組的特殊輔助繼電器區域(231~234 CH、236~239 CH)與CPU模組的分配繼電器進行輸入/輸出更新。 |
|
本模組的任意區域與CPU模組的分配DM之間常時資料交換 | 從本模組觀察為輸入更新+輸出更新合計最多90 CH: 本模組的任意區域與CPU模組的分配DM進行輸入/輸出更新。 註. 輸入及輸出皆可任意指定本模組的I/O記憶體中的DM、AR、CIO、LR、EM區域。 |
||
本模組的LR區域與CPU模組的任意區域之間常時資料交換 | 從本模組觀察為輸入更新+輸出更新合計最多32 CH: 本模組的LR區域(IN→OUT的順序)與CPU模組的任意區域進行輸入/輸出更新。 註. 輸入及輸出皆可任意指定CPU模組的I/O記憶體中的CIO、WR、AR、HR、DM、EM區域。 |
||
本模組的初始設定方法 | A.CPU模組的分配DM區域中m~m+9開頭10 Word,根據CPU模組的預設設定,以及 B.利用本模組內部的模組功能設定區域(DM6600~DM6655)進行。 |
||
安裝 | 基板安裝 | ||
設定部 | 前方:旋鈕開關:號機No. (0~95) 切換開關:工具連接開關(周邊連接埠的支援軟體服務啟用/停用)) |
||
顯示部 | LED 25個 RUN (模組動作)、OPN (模組程式運轉中)、ERC (模組異常)、 ERH (CPU模組異常)、COMM (周邊通訊)、In0~11 (輸入接點)、Out0~7 (輸出接點) |
||
前方連接部 | 全機種: ・周邊連接埠×1 (支援軟體專用)、 ・I/O接頭×1 (適合接頭:富士通公司製插座:FCN-361J024-AU, 接頭蓋:FCN-360C024-J2) 除CS1W-HIO01-V1型以外的全機種: 特殊I/O接頭×1 (適合接頭:富士通公司製插座:FCN-361J040-AU, 接頭蓋:FCN-360C040-J2) |
||
超級電容備份(RAM內部)資料 | 資料記憶體(DM0000~DM6143)、擴充資料記憶體(EM0000~EM2047)*、 異常記錄儲存區域(DM6144~DM6199)、計數器現在值 *擴充資料記憶體區域可選擇保持/非保持(預設為非保持)。 註. 利用超級電容備份(存放)小時以上,關閉PLC本體電源閒置一段時間,該資料將會消失。 因此,請在關閉PLC本體的電源之前,先在階梯圖程式側備份資料(資料記憶體可寫入快閃記憶體)。 |
||
快閃記憶體中的資料 | 使用者程式、一般唯讀DM區域(DM6200~DM6599)、模組功能設定區域(DM6600~DM6655)、擴充應用指令資訊、階梯圖庫資訊 註. 亦可將DM區域(DM0000~DM6143)儲存於快閃記憶體中。 |
||
超級電容備份時間 | 25℃ 下10天 | ||
自我檢知功能 | CPU異常(監控計時器)、記憶體異常、FALS系統異常(執行FALS指令超時或循環週期監視時間超時)、FAL系統異常(FAL指令執行、模組功能設定區域異常等)、週期時間超過10ms、通訊埠異常等 | ||
對CPU模組週期時間的影響時間 | ・將CPU模組的資料交換設為僅利用分配繼電器區域進行的資料交換時:0.2ms ・利用CPU模組間的資料交換進行分配DM區域或LR區域資料交換時:0.5ms |
||
內部消耗電流 | CS1W-HIO01-V1型:DC5V 600mA CS1W-HCP22-V1型:DC5V 800mA CS1W-HCA22-V1/HCA12-V1型:DC5V 750mA、DC26V 150mA |
||

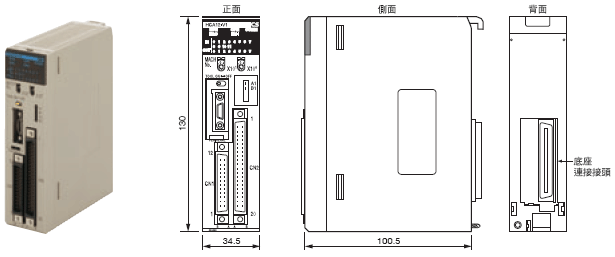

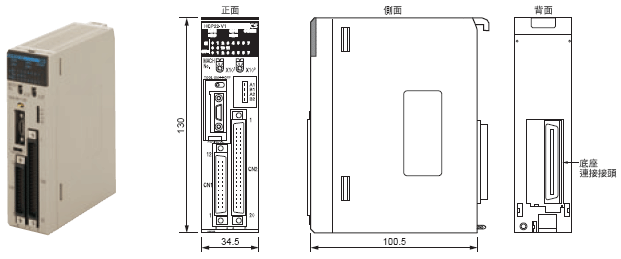

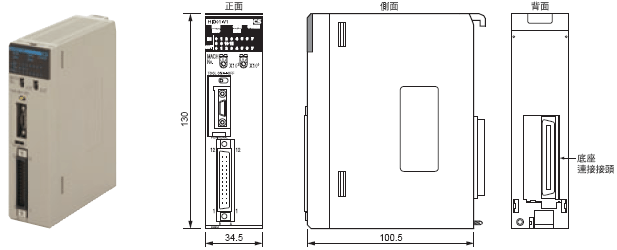

外觀尺寸(mm) | 34.5(W)×130(H)×100.5(D) | ||
重量 | CS1W-HIO01-V1型:250g以下 CS1W-HCP22-V1/HCA22-V1/HCA12-V1型:350g以下 |
||
標準附屬品 | CS1W-HIO01-V1型:I/O接頭用:OMRON製套裝產品 C500-CE241 (焊接型,富士通公司製插座: FCN-361J024-AU接頭蓋:FCN-360C024-J2) ×1個 CS1W-HCP22-V1/HCA22-V1/HCA12-V1型:I/O接頭用:同上×1個, 特殊I/O接頭用:OMRON製套裝產品 C500-CE404型(焊接型,富士通公司製插座:FCN-361J040-AU,接頭蓋:FCN-360C040-J2) ×1個 |
程式部/記憶體規格
項目 | 規格 | ||
---|---|---|---|
控制方式 | 內儲程式 | ||
輸出輸入控制方式 | 循環掃描和即時處理可併用 | ||
本模組的動作模式 | 「運轉」模式、「監控」模式、「程式」模式 | ||
利用本模組內部程式的RUN/STOP(運轉/停止)指令的方式 | 選擇下列1)或2) 1)從分配繼電器區域的CPU模組執行RUN/STOP指令的方式 2)利用電源開啟時的動作模式指令、電源開啟後自支援軟體執行指令的方式 |
||
對CPU模組的狀態輸出功能 | 模組動作模式(RUN/STOP)、有無模組運轉停止異常、週期時間超時、模組異常碼等 | ||
可使用的支援軟體 | 書寫器(C200H-PRO27型) 或電腦用軟體CX-Programmer V1.2以上(PLC機種需指定CQM1H。本模組有程式容量等使用上的限制) 註. SYSMAC-CPT、SYSMAC支援軟體無法使用。 |
||
程式語言 | 階梯圖式 | ||
運算處理模式 | 可切換一般運算模式/高速運算模式 ・一般運算模式時:LD指令 0.4μs ・高速運算模式時:LD指令 0.2μs |
||
程式容量 | 4K Word (一般模式時) 註. 選擇高速運算模式時,可執行(編譯)的容量有所限制。 且可執行的程式容量會因程式內容而變動。選擇高速運算模式時的平均程式容量約1K Word。 |
||
指令語長度 | 1~4 Word/1指令 | ||
指令種類 | 113種(基本指令14種、應用指令99種) | ||
指令執行時間 | 基本指令 | 一般運算模式時:0.4μs (LD指令) 高速運算模式時:0.2μs (LD指令) |
|
應用指令 | 一般運算模式時:4.8μs (MOV指令) 高速運算模式時:4.4μs (MOV指令) |
||
共通處理(overhead) | CS1W-HIO01-V1型:0.08ms以下 CS1W-HCP22-V1/HCA22-V1/HCA12-V1型:0.1ms以下 此為下列條件時的值。 1. 與CPU模組間的資料交換設為僅利用分配繼電器區域進行資料交換 2. 工具連接開關關閉時 3. 若為HCP22-V1/HCA22-V1/HCA12-V1型,未使用測量模式時 4. 若為HCA22-V1型,將類比輸出設定為輸出無效 5. 若為HCA12-V1型,將類比輸入設定為即時更新方式,且將類比輸出設定為輸出無效時 |
||
I/O分配 | 無(模組內建接點的預先分配位置如下所示,固定為輸入繼電器、輸出繼電器) | ||
I/O記憶體 | 輸入繼電器 | 12點:000 CH (000.00~000.11) 分配模組輸入接點的繼電器(固定分配) 註. 000.00~000.03除了作為一般的輸入接點外,亦可用作為中斷輸入(輸入中斷模式或計數器模式)。以模組功能設定區域指定。 |
|
輸出繼電器 | 8點:001 CH (001.00~001.07) 分配模組輸出接點的繼電器(固定分配) |
||
內部輔助繼電器 | 1,088點(68 CH):002~049 CH (002.00~049.15)、200~219 CH (200.00~219.15) 不具有特定功能,只能在程式中使用的繼電器 |
||
特殊輔助繼電器 | 568點(36 CH):220~255 CH (220.00~255.07) 具有特定功能的繼電器 註. 230~234 CH、235~239 CH為與CPU模組的分配繼電器區域進行一般資料交換的區域 |
||
輔助記憶繼電器 | 448點(28 CH):AR00~AR27 CH (AR00.00~AR27.15) 具有特定功能的繼電器 |
||
暫時記憶繼電器 | 8點:TR0~TR7 暫時記憶迴路分歧點ON/OFF狀態的繼電器 |
||
連結繼電器 | 512點(32 CH) LR00~LR31 CH 與CPU模組間傳送一般資料的繼電器(可與CPU模組側的任意區域進行循環資料交換。輸入、輸出合計最多32 CH。 模組的分配區域是透過本模組側的模組功能設定區域指定。) |
||
計時器/計數器 | 256點:TIM/CNT000~255 (計時器/計數器的編號共用) 若已在CNT、CNTR指令中使用計數器現在值,當斷電復歸或切換模式時會保持最近的資料(超級電容備份)。 若使用其他指令時,將不會保持計時器/計數器區域的資料。 |
||
資料記憶體 (可進行一般讀/ 寫的區域) |
6,144 Word:DM0000~DM6143 以Word (16點)為單位進行讀寫的資料區域,當斷電復歸或切換模式時會保持最近的資料(超級電容備份)可透過指令/支援軟體寫入 註. 利用旗標操作(252 CH bit 00為ON),亦可將DM0000~DM6143的所有資料儲存於快閃記憶體。讀出則使用XFER指令。 |
||
擴充資料記憶體 | 2,048 Word:EM0000~EM2047 以 Word (16點)為單位進行讀寫的資料區域,當斷電復歸或切換模式時,可指定非保持/保持最近的資料(超級電容備份)可透過指令/支援軟體寫入 |
||
I/O記憶體 以外 |
唯讀資料 記憶體 |
異常記錄儲存 區域 |
56 Word:DM6144~DM6199 當斷電復歸或切換模式時保持最近的資料(超級電容備份) |
一般唯讀區域 | 400 Word:DM6200~DM6599 當斷電復歸或切換模式時保持最近的資料(超級電容備份) 不可透過指令寫入/僅能透過支援軟體寫入(兩者皆可讀取)。 UM保護對象。 |
||
模組功能設定 區域 |
56 Word:DM6600~DM6655 此區域供透過軟體初始設定本模組的各項功能。 當斷電復歸或切換模式時保持最近的資料(超級電容備份) 不可透過指令寫入/僅能透過支援軟體寫入(兩者皆可讀取)。 UM保護對象。 |
||
追蹤記憶體 | 無 |
功能總覽
項目 | 規格 | ||||
---|---|---|---|---|---|
中斷種類 | 輸入中斷 (最多4點) |
輸入中斷 模式 |
從模組內建輸入接點(輸入繼電器000.00~000.03) 中斷可在輸入接點藉由上微分觸發、 下微分觸發或兩者中斷從輸入條件成立到 中斷程式執行的應答時間:0.08ms(上微分觸發時) |
註1. 透過INT指令,指定使用輸入 中斷模式或計數器模式。 |
|
計數器 模式 |
以模組內建輸入接點(輸入繼電器000.00~000.03)的 上微分觸發、下微分觸發或兩者, 中斷減法計數時(計數中斷) |
||||
間隔計時器中斷 (1點) |
定時 中斷 |
依模組內部計時器間隔一定時間後中斷 | |||
單觸發計時器 中斷 |
依模組內部計時器於一定時間後中斷1次 | ||||
脈衝輸出輸入型(HCP22) | 脈衝輸入 (高速計數器) |
目標值一致 比較中斷 |
當高速計數器現在值與CTBL指令所設定的值一致時中斷 | ||
脈衝輸出 | 目標值一致 比較中斷 |
當脈衝輸出現在值與CTBL指令所設定的值一致時中斷 | |||
脈衝輸入、 類比輸出型 (HCA22/HCA12) |
脈衝輸入 (高速計數器) |
目標值一致 比較中斷 |
當高速計數器現在值與CTBL指令所設定的值一致時中斷 | ||
比較 位元 模式 輸出 功能 |
脈衝輸出輸入型(HCP22) | 脈衝輸入 (高速計數器) |
範圍比較位 元模式輸出 |
高速計數器現在值落在CTBL指令所設定的範圍內時,輸出指定的位元模式 | |
脈衝輸出 | 範圍比較位 元模式輸出 |
脈衝輸出現在值或脈衝計數器現在值(測量時間)落在CTBL指令所設定的範圍內時,輸出指定的位元模式 | |||
脈衝輸入、 類比輸出型 (HCA22/HCA12) |
脈衝輸入 (高速計數器) |
範圍比較位 元模式輸出 |
高速計數器現在值落在CTBL指令所設定的範圍內時,輸出指定的位元模式 | ||
啟動CPU模組的外部中斷Task | 藉由執行模組使用者程式中的MCRO指令,可針對CPU模組,啟動CPU模組的外部中斷Task(Task No.0~99)。 | ||||
循環週期特定功能 |
可(0.1~50ms)(0.1ms單位) 則將週期時間設為該一定時間。 (若超過一定時間,週期時間超過一定時間旗標會變成ON) |
||||
週期時間監視功能 |
・週期時間超過10ms時,週期時間超時旗標(235.09)變成ON,運轉繼續 (在模組功能設定區域中可能無法檢測超時) |
||||
I/O更新方式 | 依循環更新、I/O更新(IORF)指令更新 僅CS1W-HCA22-V1/HCA12-V1型:亦可執行類比輸出值的即時更新 僅CS1W-HCA12-V1型:亦可執行類比輸入值的即時更新 註. 無法指定個別指令即時更新選項。 |
||||
運轉模式變更時的I/O記憶體保持 | 不可 | ||||
電源ON時指定的模式 | 可指定模式(從CPU模組側分配DM指定) | ||||
巨集指令功能 |
附引數副程式功能, 或CPU模組的外部中斷Task啟動、執行階梯圖程式庫 |
||||
除錯功能 | 微分監控 | ||||
線上編輯 | 於「監控」模式時,可以迴路為單位覆寫使用者程式 CX-Programmer:可以複數迴路為單位進行編輯。 註. 透過線上編輯進行覆寫期間,本模組停止動作。 透過線上編輯進行覆寫期間,運轉中斷時間最長1200ms。 |
||||
使用者記憶體(UM) 保護功能 |
程式保護功能 |
在模組功能設定區域,可禁止透過支援軟體寫入使用者程式、 一般唯讀資料記憶體區域、模組功能設定區域、擴充應用指令資訊 |
|||
故障診斷功能 |
使用者可定義的故障診斷(使用者可透過指令(FALS/FAL指令)定義運轉停止異常和運轉持續異常) 利用使用者定義的持續運轉異常指令,亦可使用特定位元的使用者定義歷史記錄功能(記錄功能)。 |
||||
異常記錄功能 |
可將最多11個(包含使用者定義的異常)異常記錄,記憶於異常記錄儲存區域(DM6145~DM6199) (異常碼、詳細資訊、發生時間) |
||||
序列通訊埠 | 內建周邊設備連接埠×1埠:連接支援軟體(周邊匯流排、書寫器) | ||||
序列通訊模式 | 經由內建周邊設備連接埠 | ||||
書寫器匯流排 | 用於連接書寫器 | ||||
周邊匯流排 | 用於連接電腦用支援軟體與CX-Programmer | ||||
時鐘功能 |
無 但若無法讀取CPU模組的時間,則為「0」。 |
||||
負載遮斷功能 |
無 |
||||
強制設定/復歸功能 |
有(但在動作模式「程式」←→ 「運轉」或「監控」間切換時,以及電源ON時,強制設定/復歸狀態為非保持) 註. AR區域中,有部分區域的強制/復歸功能為無效。 |
||||
停電保持功能 | 保持區域:DM區域(一般 可讀/寫的區域),以及EM區域、計數器的現在值 註. 在模組功能設定區域中,可將EM區域設為保持。 |
||||
程式檢查功能 | 開始運轉時,常時進行無END指令或指令異常等的程式檢查 或者可透過支援軟體CX-Programmer執行程式檢查(亦可設定檢查等級)。 |
||||
類比輸入功能 (CS1W-HCA12-V1型) |
可高速(以50μs的A/D轉換速率)輸入類比資料(電壓/電流等)。 可支援變位感測器輸入等需要高速處理的應用。 |
||||
絕對型編碼器類型的伺服驅動器支援功能 (CS1W-HCP22-V1/HCA22-V1/HCA12-V1型) |
可輸入(從A相輸入)附ABS編碼器(多圈絕對型編碼器)伺服驅動器(本公司製W系列等)的轉數資料 註. 自Lot No. 0209__起可使用 |
||||
階梯圖程式庫功能 (-V1全機種) |
可將程式整體或副程式程式部封裝,儲存於本模組內的快閃記憶體。 可利用下列方法執行儲存的階梯圖程式庫。 ・運轉開始時呼叫執行(開機模式) ・以MCRO指令呼叫執行(MCRO模式) |
||||
備份功能 (-V1全機種) |
藉由CPU模組前方的簡易備份操作,或本模組內的位元操作, 可採模組備份檔的形式,將模組備份記憶體的內容 |
||||
週期時間固定化更新 (-V1全機種) |
使用循環週期特定功能時若超過固定週期時間, 可透過階梯圖程式的位元操作清除,繼續運作並將再次固定週期時間 |
輸出輸入規格
全類型共通
接點輸入
項目 | 規格 |
---|---|
接點數 | 12點(繼電器編號:000.00~000.11) ・中斷輸入4點(輸入中斷模式或計數器模式。亦可作為一般輸入使用)(繼電器編號:000.00~000.03) ・一般輸入8點(繼電器編號:000.04~000.11) 註. 輸入中斷模式可指定為:僅上微分觸發/僅下微分觸發/兩者。 此外,計數器模式可作為頻率2kHz以下的計數器使用。亦可進行減法count up的中斷輸入。 |
輸入訊號類別 | DC24V輸入 |
接點輸出
項目 | 規格 |
---|---|
接點數 | 8點(繼電器編號:001.00~001.07) |
輸出型號 | 電晶體NPN輸出 |
脈衝輸出輸入型(CS1W-HCP22-V1型)
脈衝輸入
項目 | 規格 |
---|---|
計數器數量 | 2點 |
數值範圍模式 | ・線性計數器 ・環形計數器 絕對型編碼器支援模式(自Lot No. 0209__起可使用) ・ABS線性(CW-)計數器 ・ABS線性(CW+)計數器 ・ABS環形模式計數器 (透過模組功能設定(DM6605)進行設定) |
輸入訊號 | A、B、Z相 |
脈衝輸入方式 | ・相位差1遞倍 ・相位差2遞倍 ・相位差4遞倍 ・加法/減法脈衝輸入 ・脈衝+方向 |
支援編碼器類型 | ・增量型編碼器 ・絕對型編碼器(伺服驅動器規格) (如不使用絕對型編碼器型伺服驅動器支援功能,而將本模組作為一般計數器使用時,亦可使用增量型編碼器輸入) |
訊號位準 | 支援DC24、12V、5V、線路驅動器 |
絕對型編碼器支援輸出 (SEN訊號) |
向伺服驅動器輸出SEN訊號時,從伺服驅動器對本模組發送編碼器的轉數。然後對本模組發送與對應旋轉變位的脈衝列(發送與增量型編碼器相同的脈衝)。 (OMRON OMNUC W系列 伺服驅動器等) ・5V PNP輸出 |
計數頻率 | 50 kHz (初始狀態),或200 kHz |
脈衝輸入功能控制方式 (現在值比較方式) |
目標值一致比較/頻帶比較 |
測量模式 | 高速計數器的變化量測量(測量模式1)/高速計數器的頻率測量(測量模式2) |
專用指令 | 可利用CTBL、INI、PRV指令比較、變更、讀取現在值等 |
脈衝輸出
項目 | 規格 | |
---|---|---|
輸出點數 | 2點 | |
脈衝輸出種類 | 單相脈衝輸出 | 固定負載比(50%)的單相脈衝輸出。用於定位或速度控制。 輸出頻率範圍:6Hz~200kHz |
單觸發脈衝輸出 | 可在任意的指定時間內ON (最小0.01ms單位。0.01~9999ms可變) | |
脈衝輸出計數器 (時間測量)功能 |
使用單觸發脈衝輸出功能,可使用最小0.01ms單位的高精度計時器測量(此時對外部無脈衝輸出) |
脈衝輸入、類比輸出型(CS1W-HCA22-V1型)
脈衝輸入
與脈衝輸出輸入型(CS1W-HCP22-V1型)相同。
類比輸出
項目 | 規格 |
---|---|
輸出點數 | 2點 |
輸出範圍 | 可指定各點為1~5V、0~5V、0~10V、-10~+10V任一 |
精度 | ±0.3% |
解析度 | 4,000 (1~5V、0~5V、0~10V時)、10,000 (-10~+10V時) |
D/A轉換時間 | 0.05ms以下 |
輸出功能無效化 | 針對每個輸出通道,選擇類比輸出為有效/無效 |
輸出停止模式 | 可保持類比輸出值(轉換開啟旗標OFF時、運轉停止異常時、或類比輸出異常時,可將類比值設為最大值/保持/清除任一輸出) |
更新方式 | 可選擇執行指令時即時更新、或執行END指令後更新輔助記憶繼電器中的輸出值 |
偏差增益調整 | 可由使用者調整偏差值、增益值。 |
專用指令 | 輸出輔助記憶繼電器中的輸出值。各點可利用SPED指令或ACC指令(可組合),輸出一定的類比值,或以上微分觸發/下微分觸發梯度輸出。 此外,組合SPED指令、ACC指令、計時指令或定時中斷,可輸出對應經過時間類比值的梯形。 |
脈衝輸入、類比輸出輸入型(CS1W-HCA12-V1型)
脈衝輸入(支援絕對型編碼器型伺服驅動器)
項目 | 規格 |
---|---|
計數器數量 | 1通道(埠) |
數值範圍模式 | ・線性計數器 ・環形計數器 絕對型編碼器支援模式 ・ABS線性(CW-)計數器 ・ABS線性(CW+)計數器 ・ABS環形模式計數器 (透過模組功能設定(DM6605)進行設定) |
輸入訊號 | A、B、Z相 |
脈衝輸入方式 | ・相位差1遞倍 ・相位差2遞倍 ・相位差4遞倍 ・加法/減法脈衝輸入 ・脈衝+方向 |
支援編碼器類型 |
・增量型編碼器 而將本模組作為一般計數器使用時,亦可使用增量型編碼器輸入) |
訊號位準 | 支援DC24、5V、線路驅動器 |
絕對型編碼器支援輸出 (SEN訊號) |
向伺服驅動器輸出SEN訊號時,從伺服驅動器對本模組發送編碼器的轉數。 然後對本模組發送與對應旋轉變位的脈衝列(發送與增量型編碼器相同的脈衝)。 |
計數頻率 | 50 kHz (初始狀態),或200 kHz |
脈衝輸入功能控制方式 (現在值比較方式) |
目標值一致比較/頻帶比較 |
測量模式 | 高速計數器的變化量測量(測量模式1)/高速計數器的頻率測量(測量模式2) |
專用指令 | 可利用CTBL、INI、PRV指令比較、變更、讀取現在值等 |
類比輸入
項目 | 規格 |
---|---|
通道數 | 1通道(埠) |
輸入訊號範圍 | 可選擇下列範圍 ・-10~+10V ・0~10V ・1~5V/4~20 mA ・0~5V |
解析度 | -10~+10V:1/16,000 (14位元) 0~10V:1/8,000 (13位元) 0~5V:1/4,000 (12位元) 1~5V:1/4,000 (12位元) 4~20mA:1/4,000 (12位元) |
精度 | 電壓輸入:±0.2% (23±2℃)、±0.4% (0~55℃) 電流輸入:±0.4% (23±2℃)、±0.6% (0~55℃) |
A/D轉換速度 | 50μs |
輸入應答時間 | 1.5 ms以下 |
更新方式 | 選擇即時更新方式/循環更新方式 |
偏差增益調整 | 可由使用者調整偏差值、增益值 |
專用指令 | 可利用PRV指令直接讀取類比輸入值 |
類比輸出
項目 | 規格 |
---|---|
通道數 | 2通道(埠) |
輸出訊號 | 各輸出通道可設定範圍如下 ・-10~+10V ・0~10V ・1~5V ・0~5V |
解析度 | -10~+10V:1/10,000 (14位元) 0~10V:1/4,000 (12位元) 0~5V:1/4,000 (12位元) 1~5V:1/4,000 (12位元) |
精度 | ±0.3% (23±2℃)、±0.5% (0~55℃) |
D/A轉換速度 | 50μs/點 |
輸出應答時間 | 0.5 ms以下 |
輸出功能無效化 | 針對每個輸出通道,選擇類比輸出為有效/無效 |
輸出停止模式 | 針對每個通道,將類比輸出停止狀態時的輸出值設為清除/保持/MAX |
更新方式 | 選擇即時更新方式/循環更新方式 |
偏差增益調整 | 可由使用者調整偏差值、增益值 |
專用指令 | 可利用SPED、ACC指令直接控制類比輸出 |
(單位:mm)
本體
CS1W-HIO01-V1型
CS1W-HCP22-V1/HCA22-V1型
CS1W-HCA12-V1型
基板安裝時的尺寸
模組安裝時的尺寸
使用富士通製接頭(焊接型、壓著型)時
使用富士通製接頭(接頭型)時
連接纜線 G79-[][][]C-[][][]-[][][]型
XW2Z-[][][]型
中文
型錄名稱 | 型錄編號 [容量] |
更新日期 | |
---|---|---|---|
CS1W-HCP/HCA/HIO-V1 規格說明書 | - [4164KB] |
2020年7月16日
20200716
|
CS1W-HCP/HCA/HIO-V1 規格說明書 |
CS1G/CS1H/CS1W/CS1D 型錄 | SBCA-005-TW5 [14385KB] |
2021年6月4日
20210604
|
CS1G/CS1H/CS1W/CS1D 型錄 |
誠睿台南所 TEL:06-2493086
誠睿台中所 TEL:04-23380790
誠睿新竹所 TEL:03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL:06-2493086
誠睿台中所 TEL:04-23380790
誠睿新竹所 TEL:03-6685558
客服信箱 service@hitifa.com.tw
