CS1W-MAD44

產品特色

可勝任各式各樣的類比量

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

類比輸入模組：

・1個模組最多可導入16點類比訊號。

・透過MIL接頭進行配線，實現省配線化（僅CS1W-AD161型）。

・同時備有端子台轉換模組（XW2D-34G6型）＋連接纜線2m （XW2Z-200C型）（僅CS1W-AD161型）。

・斷線檢知功能

・峰值保持功能

・平均化處理功能

・scaling功能（僅CS1W-AD161型）

類比輸出模組：

・1個模組最多可輸出8點類比訊號。

・輸出保持功能

類比輸出輸入模組：

・1個模組同時進行類比輸入和類比輸出。

具比率轉換功能，可作為偏差率運算器使用，對類比輸入進行偏差率運算，並進行類比輸出。

・1個模組最多可使用4點輸入、4點輸出的類比訊號。

類比輸入

・平均化處理功能、峰值保持功能、斷線檢知功能

類比輸出

・輸出保持功能

關於適合規格

有關各型號的最新適合規格，請參考本公司官網(https://www.omron.com.tw)，或洽詢本公司業務人員。

類比輸出輸入模組

模組種類	產品名稱	規格						型號	佔用號機數	消耗電流(A)
		點數	選擇訊號範圍	訊號範圍	解析度	轉換速度	外部連接			消耗電流(A)
		點數	選擇訊號範圍	訊號範圍	解析度	轉換速度	外部連接			5V 系列	26V 系列
CS系列高功能I/O模組	類比輸出輸入模組	輸入4點	4點個別	1～5V、 0～5V、 0～10V、 -10～10V、 4～20mA	1/4000	1ms/點	裝卸式端子台	CS1W-MAD44	1號機(號機No.0～95)	0.2	0.2
CS系列高功能I/O模組	類比輸出輸入模組	輸出4點	4點個別	1～5V、 0～5V、 0～10V、 -10～10V	1/4000	1ms/點	裝卸式端子台	CS1W-MAD44	1號機(號機No.0～95)	0.2	0.2

類比輸出輸入模組 CS1W-MAD44型

規格

		CS1W-MAD44
適用PLC		CS1系列
模組類別		CS1高功能I/O模組
絕緣方式		輸出輸入與PLC訊號間：光耦合器(Photo coupler)絕緣 (但各輸出輸入間為非絕緣)
外部連接端子		21點裝卸式端子(M3螺絲)
內部消耗電流		DC5V 200mA以下/DC26V 200mA以下
外觀尺寸(mm) ＊1		35W×130H×126D
重量		450g以下
其他一般規格		以SYSMAC CS系列的一般規格為準
可裝設位置		CS1用CPU設備或增設設備 (無法裝設於C200H用I/O增設設備或SYSBUS遠端I/O子站)
可裝設台數		每1台設備(CPU設備或增設設備) ＊2			電源模組		可裝設台數
					C200HW-PA204 C200HW-PA204S C200HW-PA204R C200HW-PD024		最多3台/1設備
					C200HW-PA209R		最多6台/1設備
與CPU模組交換資料的方法		高功能I/O模組繼電器區域 2000.00～2959.15 (2000～2959 CH)		隨時與10CH/1模組進行資料交換	CPU模組 →本模組	・類比輸出輸入值・峰值保持・轉換開啟
		高功能I/O模組繼電器區域 2000.00～2959.15 (2000～2959 CH)		隨時與10CH/1模組進行資料交換	本模組 →CPU模組	・類比輸入值・斷線檢知・警報旗標等
		高功能I/O模組用 DM區域 (D20000～D29599)		於電源ON時或模組重新啟動時傳送100Word/1模組	CPU模組 →本模組	・有無轉換輸入訊號、指定訊號範圍・有無轉換輸出輸入訊號、指定訊號範圍・指定比率轉換功能、常數・輸出輸入保持時的輸出輸入狀態・平均化處理之設定
輸入部	規格	輸入訊號＊4		電壓輸入		電流輸入
		類比輸入點數		4點
		輸入訊號範圍＊3		1～5V 0～5V 0～10V -10～+10V		4～20mA
		最大額定輸入(每1點)＊5		±15V		±30mA
		外部輸入阻抗		1MΩ以上		250Ω (額定)
		解析度		4,000 (滿刻度)
		A/D轉換輸出輸入資料		16位元二進制資料
		整合精度＊6	23±2℃	±0.2% of F.S.		±0.4% of F.S.
		整合精度＊6	0～55℃	±0.4% of F.S.		±0.6% of F.S.
		A/D轉換時間＊7		1.0ms以下/點
	功能	平均化處理		將過去N次的轉換儲存於緩衝器，並將其平均值儲存作為轉換值 (緩衝數：N＝2、4、8、16、32、64)
		峰值保持功能		在峰值保持指定位元為ON中，儲存轉換值(包含平均化處理後)的最大值作為轉換值
		斷線檢知＊8		檢測出斷線時斷線檢知旗標ON
輸出部	規格	輸出訊號		電壓輸出
		類比輸出點數		4點
		輸出訊號範圍＊3		1～5V 0～5V 0～10V -0～+10V
		外部輸出阻抗		0.5Ω以下
		外部輸出最大電流(每1點)		12mA
		解析度		4,000 (滿刻度)
		設定資料		16位元二進制資料
		整體精度＊6	23±2℃	±0.3% of F.S.
		整體精度＊6	0～55℃	±0.5% of F.S.
		D/A轉換時間＊7		1.0ms以下/點
	功能	輸出保持功能		遇以下任一項時，輸出預先指定的輸出狀態(CLR、HOLD、MAX) ・輸出轉換開啟旗標OFF ＊9 ・調整模式調整中的輸出編號以外・輸出設定值異常、PLC運轉停止・CPU待機中・負載遮斷時
其他	功能	比率轉換功能		將對正坡度與負坡度之類比輸入值的比例偏差結果儲存成類比輸出值正坡度：類比輸出＝A×類比輸入+B (A：0～99.99 B：8000～7FFF Hex) 負坡度：類比輸出＝F-A×類比輸入+B (A：0～99.99 B：8000～7FFF Hex F：輸出範圍最大值)

1. 外觀尺寸請參閱第 20 頁。

2. 1台設備可裝設的模組數，可能因所裝設的其他模組之消耗電流而減少。

3. 每個輸出輸入編號可設定輸出輸入訊號範圍。

4. 利用端子台內的電壓/電流輸入切換開關，指定輸入電壓或輸入電流。

5. 請在上述的輸入規格內使用。若超出上述規格使用時，可能會導致故障。

6. 所謂整體精度，是相對於滿刻度的精度。例如，整體精度±0.2％中有±8 （BCD）的誤差。

出廠時已依據電壓輸入予以調整。使用電流輸入時，請視需要調整偏差增益。

7. A/D轉換週期是指輸入類比訊號後，將該訊號作為轉換資料儲存於內部記憶體所費之時間。

如要導入PLC本體，至少需1週期的時間。

D/A轉換時間是指轉換並輸出PLC的資料所費的時間。

若要將PLC儲存資料導入類比輸出模組，至少需1週期的時間。

8. 斷線檢知僅在1～5V/4～20mA範圍設定時有效。

請注意，1～5V/4～20mA範圍內若無輸入訊號，斷線檢知旗標將變為ON。

9. CPU模組的動作模式從「運轉」或「監視」模式轉變成「程式」模式時，及電源ON時，輸出轉換開啟旗標成為OFF。

依輸出保持功能輸出指定輸出狀態。

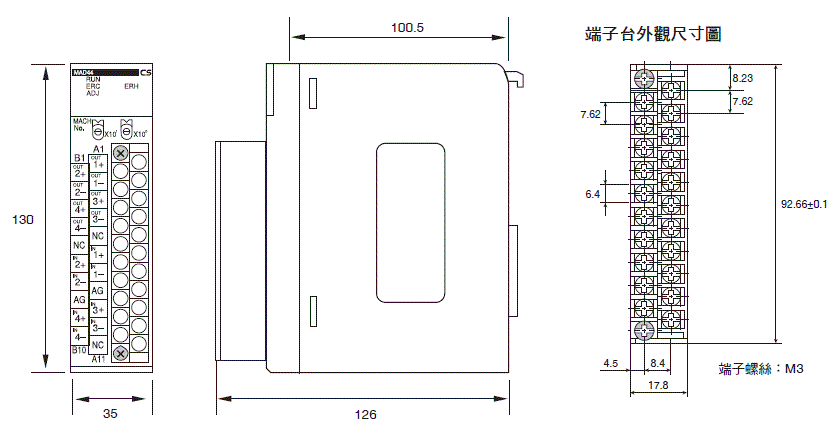

（單位：mm）

CS1W-MAD44型

1670_dm_1
