CS1W-PDC / PTW / PTR

程序輸入

1個模組最多可導入8點類比訊號。

由於通道間絕緣且電源共通，因此在電壓輸入時不會產生寄生迴路（CS1W-PTR01/02型除外）。

SCALING功能

測量值警報功能

轉換率運算、警報

輸入斷線警報

頂值、底值、谷值保持功能（CS1W-PTS11/PTS12/PDC11型）

程序輸出

1個模組最多可輸出4點類比訊號。

通道間絕緣型

輸出變化率限制

具備輸出上下限限制等各種功能

SCALING功能（僅限CS1W-PMV02型）

控制輸出應答功能（僅限CS1W-PMV01型）

絕緣型脈衝輸入

從容量式流量感測器導入脈衝訊號，進行累計值輸出、瞬間值輸出。（CS1W-PPS01型）

絕緣型直流輸入模組等

共通規格

程序I/O模組消耗電流（電力）

［參考］電源設備的最大供給電流與合計最大供給電力

CS1W-PDC01型 規格

項目		規格
型號		CS1W-PDC01
適用PLC		CS系列
模組種類		CS系列高功能I/O模組
可安裝位置		CPU設備、CS系列增設設備 (無法裝設於C200H用I/O增設設備或SYSBUS遠端I/O子站設備)
可安裝台數		80台(但是需在消耗電流及消耗電力的範圍內)
可設定之號機No.		00～95 (高功能I/O模組中不可重複)
與CPU模組進行資料交換的區域	高功能I/O模組 分配繼電器區域	10 CH/模組
		・本模組→CPU模組： 各點測量值、各點測量值警報(LL、L、H、HH)、各點變化率值、各點變化率值警報(L、H)、各點輸入錯誤
	高功能I/O模組 分配DM區域	100 Word/模組
		˙CPU模組→本模組： 輸入訊號的種類、工業單位的測量值比例、開平方根運算的有無、變化率值範圍、變化率值比例、移動平均個數、測量值警報設定值(LL、L、H、HH)、變化率警報設定值(L、H)、零/跨度調整值等
輸入點數		4點
輸入訊號種類		4～20mA、0～20mA、-10～+10V、0～10V、-5～+5V、1～5V、0～5V、或±10V任意範圍的其中之一 ±10V任意範圍可在-10.000V～+10.000V的範圍內指定	針對輸入訊號種類以及工業單位的比例調整是4點個別進行。 註. 針對輸入訊號種類以及工業單位的比例調整，是透過分 配DM區域進行選擇(設定) 例)輸入訊號種類：4～20mA 工業單位的比例：0～500m3/h (開平方根運算後)時 分配DM區域的設定： 輸入訊號種類：5 (0005 Hex) 工業單位最大儲存資料：500 (01F4 Hex) 工業單位最小儲存資料：0 (0000 Hex)
工業單位的使用者定義的比例		必須就4～20mA、1～5V等上述訊號進行比例調整(任意設定最小值與最大值的資料)(4點個別)
分配繼電器的儲存資料		針對測量資料，按照下列①到⑤處理順序的值，以16進制4位數(BIN值)存入分配繼電器區域 ①平均化處理→②SCALING→③零/跨度調整→④開平方根運算→⑤輸出限制
精度(25℃)		相對於滿刻度±0.1% 若為±10V任意範圍，針對任意設定範圍的跨度，依照以下方式：依據對於所選擇的內部範圍No.0～4 (其中之一)跨度其任意設定範圍跨度的比值
溫度係數		相對於滿刻度±0.015%/℃ 若為±10V任意範圍，則為相對於內部範圍的±0.015%/℃
解析度		相對於滿刻度1/4096 若為±10V任意範圍，針對任意設定範圍的跨度，依照以下方式：依據對於所選擇的內部範圍No.0～4 (其中之一)跨度，其任意設定範圍跨度的比值
輸入訊號範圍		4～20mA、0～20mA、0～10V、1～5V、0～5V輸入時：-15～115% -10～+10V、-5～+5V輸入時：-7.5～+107.5% ±10V任意範圍輸入時：內部範圍的-7.5～+107.5%
輸入阻抗		電流輸入時：250Ω、電壓輸入時：1MΩ以上
預熱時間		10分鐘
應答時間		0.5s (針對step輸入，輸入自0%→90%的時間)
轉換週期		100ms/4點
CPU模組匯入最大時間		轉換週期+CPU模組1循環
輸入異常檢測		僅在4～20mA、1～5V時檢查 -17.2% (1.25mA、0.3125V)以下，或112.5% (22mA、5.5V)以上時，檢測異常。
輸入斷線時的動作		4～20mA、1～5V時：儲存-15%的測量值 0～20mA、0～5V、0～10V、-10～+10V時：儲存與輸入0V或0mA時相同的測量值
輸入斷線的偏離時間		約1s
各功能	測量值平均化處理 (輸入濾波器)	計算測量值過去的指定個數(可設定1～16個)部分的移動平均，將這項數值作為測量值儲存到分配繼電器區域中
	測量值警報	可設定測量值的4點警報(HH、H、L、LL)、延遲以及On-Delay計時器(0～60s)
	變化率計算	計算根據測量值比較時間(可設定1～16秒)的變化量
	變化率警報	可設定變化率的2點警報(H、L)、延遲以及On-Delay計時器(0～60s)(與測量值警報共通)
	開平方根運算	測量值比例的最大值：A、最小值：B的時候 Drop out：輸出約7%以下線性(輸出＝輸入)特性 註1. 開平方根運算功能只能在比例最大值＞比例最小值時才能使用。 開平方根運算功能無法在比例最大值＜比例最小值時作用。 2. 進行開平方根運算時，針對測量值比例A、B，設定流量等的開平方根運算後比例值。
絕緣		各通道間以及輸入端子與PLC訊號間：以變壓器絕緣
絕緣阻抗		各通道整體彼此間：20MΩ (at 500 VDC)
耐電壓		各通道整體彼此間：AC1000V 50/60Hz 1分鐘 漏電流 10mA以下
外部連接		端子台(裝卸式)
設定部		前面旋鈕開關：號機No. (0～95)
顯示部		前方：LED 3個(正常動作中、模組檢測異常、CPU模組相關異常)
前方連接部		感測器輸入連接端子台(裝卸式)
對CPU模組週期時間的影響時間		0.3ms
消耗電流(透過電源模組進行供給)		DC5V 150mA以下、DC26V 160mA以下

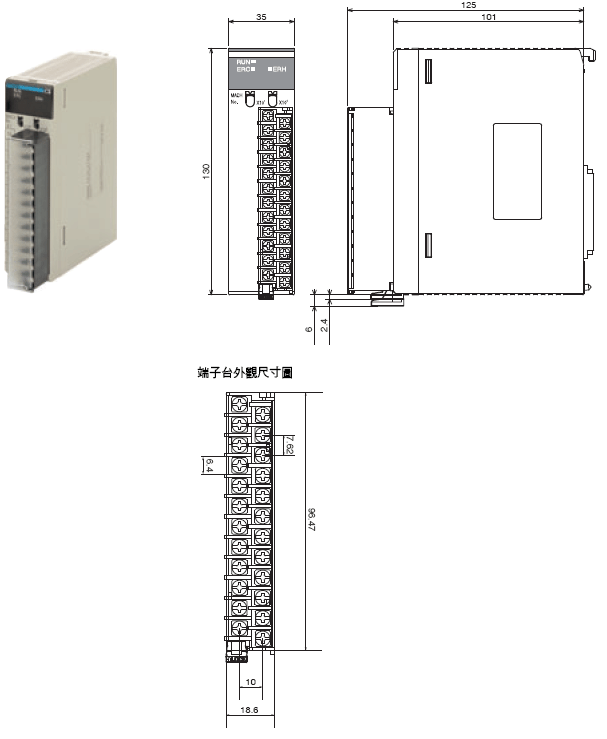

外觀尺寸(mm)		35W×130H×126D 註. 含基板模組的高度為145mm
重量		450g以下
標準附屬品		無

CS1W-PDC11型 規格

項目		規格
型號		CS1W-PDC11
適用PLC		CS系列
模組種類		CS系列高功能I/O模組
可安裝位置		CPU設備、CS系列增設設備 (無法裝設於C200H用I/O增設設備或SYSBUS遠端I/O子站設備)
可安裝台數		80台(但是需在消耗電流及消耗電力的範圍內)
可設定之號機No.		00～95 (高功能I/O模組中不可重複)
與CPU模組進行資料交換的區域	高功能I/O模組 分配繼電器區域	10 CH/模組
		本模組→CPU模組： 各點測量值、各點測量值警報(LL、L、H、HH)、各點變化率值、各點變化率警報(L、H)、各點斷線警報、冷接點感測異常、調整有效期限到期預告。
	高功能I/O模組 分配DM區域	100 Word/模組
		CPU模組→本模組： 溫度感測器種類、輸入範圍(任意設定)、傳送到分配繼電器區域的測量值儲存資料的比例、變化率輸入範圍、變化率值儲存資料的刻度、移動平均個數、測量值警報設定值(LL、L、H、HH)、變化率警報設定值(L、H)、零/跨度調整值、開平方根運算功能的有無
	擴充分配繼電器區域	35 CH/模組
		˙CPU模組→本模組： 保持功能選擇/開始/復歸、調整有效功能等指示、指定旗標 ˙本模組→CPU模組： 調整有效期限預告/通知、峰/底值、頂/谷值、累計值
	擴充分配記憶體區域	46 CH/模組
		˙CPU模組→本模組： 擴充分配記憶體區域設定、調整有效期限管理、峰/底檢測、頂/谷檢測、累計值檢測
輸入點數		4點
輸入訊號種類		4～20mA、0～20mA、0～+10V、-10～+10V、0～+5V、-5V～+5V、+1～+5V、0～+1.25V、-1.25～+1.25V (各點個別)、或是±10V任意範圍(±10V任意範圍可自-10.000V～+10.000V範圍內指定)
比例		必須就分配繼電器區域的儲存資料進行比例調整(任意設定最小值與最大值的資料)(4點個別) 例：可從0～100%進行轉換。
分配繼電器的儲存資料		將輸入範圍內的實際測量資料，按照下列①到⑤處理順序的值，以16進制4位數(BIN值)存入分配區域。 ①平均化處理→②SCALING→③零/跨度調整→④開平方根運算→⑤輸出限制
精度(25℃)		±0.05%
溫度係數		±0.008%/℃
解析度		1/64000
輸入訊號範圍		˙4～20mA、0～20mA、0～+10V、0～+5V、+1～+5V、0～+1.25V輸入時： -15%～115% ˙-10～+10V、-5V～+5V、-1.25～+1.25V輸入時： -7.5～107.5%
輸入阻抗		電流輸入時：250Ω (TYP)、電壓輸入時：1MΩ以上
預熱時間		10分鐘
應答時間		100ms以下(±10V的step輸入，輸入自0%→90%的時間。移動平均4次。)
轉換週期		20ms/4點、10ms/2點 可在分配DM區域中切換
CPU模組匯入最大時間		轉換週期+CPU模組1循環
輸入異常檢測		僅在4～20mA、+1～+5V時檢查 -17.2% (1.25mA、0.3125V)以下，或112.5% (22mA、5.5V)以上時，檢測異常。
輸入斷線時的動作		4～20mA、+1～+5V時：儲存-15%的測量值 此範圍以外時：儲存0V或0mA輸入時相同的測量值
輸入斷線的偏離時間		約1秒
各功能	測量值平均化處理 (輸入濾波器)	計算測量值過去的指定個數(可設定1～128個)部分的移動平均，將這項數值作為測量值儲存到分配繼電器區域中
	測量值警報	可設定測量值的4點警報(LL、L、H、HH)、延遲以及On-Delay計時器(0～60s)
	變化率計算	計算根據測量值比較時間(可設定1～16秒)的變化量
	變化率警報	可設定變化率的2點警報(L、H)、延遲以及On-Delay計時器(0～60s)(與測量值警報共通)
	開平方根運算	測量值比例的最大值：A、最小值：B的時候 Drop out：輸出約7%以下線性(輸出＝輸入)特性 註1. 開平方根運算功能只能在比例最大值＞比例最小值時才能使用。開平方根運算功能無法在比例最大值＜比例最小值時作用。 2. 進行開平方根運算時，針對測量值比例A、B，設定流量等的開平方根運算後比例值。
	調整有效期限管理功能	將進行零/跨度調整的時間日期記錄到模組內，擴充分配記憶體區域的「零/跨度調整有效期間」以及「零/跨度調整有效期間截止預告日數」到達時警告旗標便會切為ON
	峰值/底值檢測功能	針對分配至擴充分配繼電器區域中的保持啟動旗標(輸出)，檢測從ON到OFF間的類比輸入值的最大值以及最小值，並儲存於擴充分配繼電器區域的峰值與底值中
	頂值/谷值檢測功能	針對分配至擴充分配繼電器區域中的保持啟動旗標(輸出)檢測從ON到OFF間的類比輸入值的頂值以及谷值，並儲存於擴充分配繼電器區域的頂值與谷值中
	累計值量測功能	計算類比輸入值時間累計的功能 擴充分配繼電器的積分值測量開始旗標轉為ON時，開始累計，可將累計結果輸出至擴充分配繼電器
絕緣		輸入與PLC訊號之間：電源＝變壓器、訊號＝光耦合器(Photo coupler) 各輸入間：電源＝變壓器、訊號＝光耦合器(Photo coupler)
絕緣阻抗		各通道整體彼此間：20MΩ (at 500 VDC)
耐電壓		各通道整體彼此間：AC1000V 50/60Hz 1分鐘 漏電流 10mA以下
外部連接		端子台(裝卸式)
設定部		前面旋鈕開關：號機No. (0～95)
顯示部		前方：LED 3個(正常動作中、模組檢測異常、CPU模組檢測異常)
前方連接部		感測器輸入連接端子台(裝卸式)
對CPU模組週期時間的影響時間		0.3ms
消耗電流(透過電源模組進行供給)		DC5V 120mA以下、DC26V 120mA以下

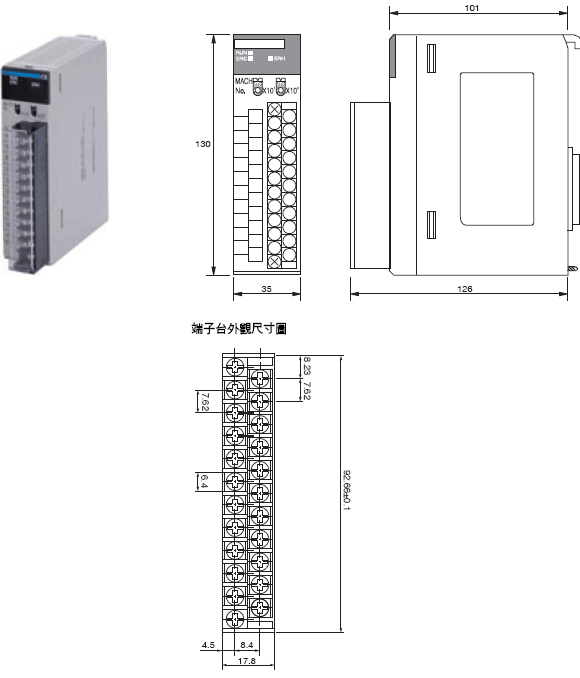

外觀尺寸(mm)		35W×130H×126D 註. 含基板模組的高度為145mm
重量		450g以下
標準附屬品		端子短路金具(電流輸入用)

CS1W-PDC55型 規格

項目		規格
型號		CS1W-PDC55
適用PLC		CS系列
模組種類		CS系列高功能I/O模組
可安裝位置		CPU設備、CS系列增設設備 (無法裝設於C200H用I/O增設設備或SYSBUS遠端I/O子站設備)
可安裝台數		80台(但是需在消耗電流及消耗電力的範圍內)
可設定之號機No.		00～95 (高功能I/O模組中不可重複)
與CPU模組進行資料交換的區域	高功能I/O模組 分配繼電器區域	10 CH/模組
		本模組→CPU模組： 各點測量值、各點測量值警報(L、H)、轉換資料有效旗標、各點輸入錯誤
	高功能I/O模組 分配DM區域	100 Word/模組
		CPU模組→本模組： 輸入訊號的種類(各點個別設定)、測量值警報設定值(L、H)、零/跨度調整值、開平方根運算的有無
	擴充分配記憶體區域	1 CH/模組
		CPU模組→本模組：測量值警報輸出
輸入點數		8點
輸入訊號種類		各點可從0～10V、0～5V、1～5V、4～20mA中選擇。可設定為未使用	針對輸入訊號種類以及工業單位的比例調整是8點個別進行。 註1. 針對輸入訊號種類以及工業單位的比例調整，是透過 分配DM區域進行選擇(設定) 例)輸入訊號種類：4～20mA 工業單位的比例：0～500m3/h (開平方根運算後)時 分配DM區域的設定： 輸入訊號種類：3 (0003 Hex) 工業單位最大儲存資料：500 (01F4 Hex) 工業單位最小儲存資料：0 (0000 Hex)
工業單位的使用者定義的比例		必須就4～20mA、1～5V等上述訊號進行比例調整(任意設定最小值與最大值的資料)(8點個別)
分配繼電器的儲存資料		針對測量資料，按照下列①到④處理順序的值，以16進制4位數(BIN值)存入分配繼電器區域 ①SCALING→②零/跨度調整→③開平方根運算→④輸出限制
精度(25℃)		相對於滿刻度±0.3%
溫度特性		電壓輸入時：相對於滿刻度100ppm/℃ 電流輸入時：相對於滿刻度120ppm/℃
解析度		相對於滿刻度1/16000
輸入訊號範圍		各範圍皆為-5～+105%
輸入阻抗		電流輸入時：250Ω、電壓輸入時：1MΩ以上
預熱時間		10分鐘
轉換週期		250ms/8點
CPU模組匯入最大時間		轉換週期+CPU模組1循環
輸入錯誤檢測		超過各點輸入範圍的-5～+105%時，將檢測為感測器異常，且感測器異常檢測旗標轉為ON 可指定檢測到感測器異常時的測量值的偏離方向(上方偏離：輸入範圍的105%、下方偏離：輸入範圍的-5%)
各功能	測量值警報	可設定測量值的2點警報(L、H)、延遲以及On-Delay計時器(0～60s) 以擴充分配記憶體區域指定CIO區域，各輸入可輸出2點警報(L、H)
	開平方根運算 (僅在1-5V/4-20mA範圍時有效)	測量值比例的最大值：A、最小值：B的時候 Drop out：輸出約7%以下線性(輸出＝輸入)特性 註1. 開平方根運算功能只能在比例最大值＞比例最小值時才能使用。 開平方根運算功能無法在比例最大值＜比例最小值時作用。 2. 進行開平方根運算時，針對測量值比例A、B，設定流量等的開平方根運算後比例值。
絕緣		輸入與PLC訊號之間：電源＝變壓器、訊號＝光耦合器(Photo coupler) 各輸入間：電源＝變壓器、訊號＝光耦合器(Photo coupler)
絕緣阻抗		20MΩ min. (at 500 VDC) ˙所有輸入端子與AC外部端子(電源模組) ˙所有輸入端子與FG板
耐電壓		˙所有輸入端子與AC外部端子(電源模組) ˙所有輸入端子與FG板 AC1000V 50/60Hz 1分鐘、檢測電流1mA ˙各通道整體彼此間 AC500V 50/60Hz 1分鐘、檢測電流1mA
外部連接		端子台(裝卸式)
設定部		前面旋鈕開關：號機No. (0～95)
顯示部		前方：LED 3個(正常動作中、模組檢測異常、CPU模組檢測異常)
對CPU模組週期時間的影響時間		0.4ms
消耗電流(透過電源模組進行供給)		DC5V 180mA以下、DC26V 60mA以下
外觀尺寸(mm)		35W×130H×126D 註. 含基板模組的高度為145mm
重量		450g以下

CS1W-PTW01型 規格

項目		規格
型號		CS1W-PTW01
適用PLC		CS系列
模組種類		CS系列高功能I/O模組
可安裝位置		CPU設備、CS系列增設設備 (無法裝設於C200H用I/O增設設備或SYSBUS遠端I/O子站設備)
可安裝台數		80台(但是需在消耗電流及消耗電力的範圍內)
可設定之號機No.		00～95 (高功能I/O模組中不可重複)
與CPU模組 進行資料交換 的區域	高功能I/O模組分配 繼電器區域	10 CH/模組
		・本模組→CPU模組： 各點測量值、各點測量值警報(LL、L、H、HH)、各點變化率值、各點變化率值警報(L、H)、輸入錯誤
	高功能I/O模組分配 DM區域	100Word/模組
		・CPU模組→本模組： 輸入訊號的種類、工業單位的測量值比例、開平方根運算的有無、變化率值範圍、變化率值比例、移動平均個數、測量值警報設定值(LL、L、H、HH)、變化率警報設定值(L、H)、零/跨度調整值等
輸入點數		4點
輸入訊號種類		來自雙線式傳送器的統一訊號(4～20mA)、4～20mA、 1～5V其中之一	針對輸入訊號種類以及工業單位的比例調整是4點個別進行。 註. 針對輸入訊號種類以及工業單位的比例調整，是透過分配DM區域進行選擇(設定) 例)輸入訊號種類：來自雙線式傳送器的4～20mA 工業單位的比例：0～500m3/h (開平方根運算後)時 分配DM區域的設定： 輸入訊號種類：0 (0000 Hex) 工業單位最大儲存資料：500 (01F4 Hex) 工業單位最小儲存資料：0 (0000 Hex)
工業單位的使用者定義的比例		必須就4～20mA或1～5V進行比例調整(任意設定最小值與最大值的資料)(4點個別)
分配繼電器的儲存資料		針對測量資料，按照下列①到⑤處理順序的值， 以16進制4位數(BIN值)存入分配繼電器區域 ①平均化處理→②SCALING→③零/跨度調整→④開平方根運算→⑤輸出限制
精度(25℃)		相對於滿刻度±0.2%
溫度係數		相對於滿刻度±0.015%/℃
解析度		相對於滿刻度1/4096
輸入訊號範圍		-15～+115%
雙線式傳送器用供給電源		輸出電壓：DC24V±15%/各點(無負載時) 電流容量：22mA以下/各點 短路時限制電流：22～27mA 容許短路時間：環境溫度40℃ 以下時：無限制、40～55℃ 時：10分鐘以內
輸入阻抗		雙線式傳送器用4～20mA時：250Ω、4～20mA時：250Ω、1～5V時：1MΩ以上
預熱時間		10分鐘
應答時間		0.5s (針對step輸入，輸入自0%→90%的時間)
轉換週期		100ms/4點
CPU模組匯入最大時間		轉換週期+CPU模組1循環
輸入異常檢測		-17.2% (4～20mA時：1.25mA、1～5V時：0.3125V)以下，或112.5% (4～20mA時：22mA、1～5V時：5.5V)以上時 檢測異常
輸入斷線時的動作		儲存-15%的測量值
輸入斷線的偏離時間		約1s
各功能	測量值平均化處理 (輸入濾波器)	計算測量值過去的指定個數(可設定1～16個)部分的移動平均，將這項數值作為測量值儲存到分配繼電器區域中
	測量值警報	可設定測量值的4點警報(HH、H、L、LL)、延遲以及On-Delay計時器(0～60s)
	變化率計算	計算根據測量值比較時間(可設定1～16秒)的變化量
	變化率警報	可設定變化率的2點警報(H、L)、延遲以及On-Delay計時器(0～60s)(與測量值警報共通)
	開平方根運算	測量值比例的最大值：A、最小值：B的時候 Drop out：輸出約7%以下線性(輸出＝輸入)特性 註1. 開平方根運算功能只有在比例最大值＞比例最小值時有效。 開平方運算功能無法在比例最大值＜比例最小值時作用。 2. 進行開平方根運算時，針對測量值比例A、B，設定流量等的開平方根運算後比例值。
絕緣		各通道間以及輸入端子與PLC訊號間：以變壓器絕緣
絕緣阻抗		各通道整體彼此間：20MΩ (at 500 VDC)
耐電壓		各通道整體彼此間：AC1000V 50/60Hz 1分鐘 漏電流 10mA以下
外部連接		端子台(裝卸式)
設定部		前面旋鈕開關：號機No. (0～95)
顯示部		前方：LED 3個(正常動作中、模組檢測異常、CPU模組相關異常)
前方連接部		感測器輸入連接端子台(裝卸式)
對CPU模組週期時間的影響時間		0.3ms
消耗電流 (透過電源模組進行供給)		DC5V 150mA以下、DC26V 160mA以下
外觀尺寸(mm)		35W×130H×126D 註. 含基板模組的高度為145mm
重量		450g以下
標準附屬品		無

CS1W-PTR01型 規格

CS1W-PTR02型 規格

CS1W-P[][]0[]/1[]/51/52型

CS1W-PTS55/56、PDC55型
