一個模組可以處理32點或64點的輸出輸入訊號。
通訊最大可達500m。
為基本I/O模組，無須複雜的設定或程式。
| 種類 |
產品名稱 |
規格 |
占用
點數 |
消耗電流
(A) |
型號 |
國外
規格 |
IO
點數 |
傳送延遲時間 |
錯誤時
輸出處理 |
外部
連接 |
5V
系列 |
26V
系列 |
CS系列
基本I/O模組 |
B7A介面
模組
|
輸入
32點 |
標準
(TYP. 19.2ms)/
高速
(TYP. 3ms) ＊1 |
HOLD/
LOAD OFF
＊2 |
裝卸式
端子台 |
2
CH |
0.09 |
── |
CS1W-B7A12 |
UC1、
CE |
輸出
32點 |
標準
(TYP. 19.2ms)/
高速
(TYP. 3ms) ＊1 |
── |
2
CH |
0.09 |
── |
CS1W-B7A02 |
輸入
16點
輸出
16點 |
標準
(TYP. 19.2ms)/
高速
(TYP. 3ms) ＊1 |
HOLD/
LOAD OFF
＊2
（僅輸入） |
2
CH |
0.09 |
── |
CS1W-B7A21 |
輸入
32點
輸出
32點 |
標準
(TYP. 19.2ms)/
高速
(TYP. 3ms) ＊1 |
HOLD/
LOAD OFF
＊2
（僅輸入） |
4
CH |
0.09 |
── |
CS1W-B7A22 |
＊1. 可切換「標準（TYP. 19.2ms）」與「高速（TYP. 3ms）」。
＊2. 可切換「HOLD」與「LOAD OFF」。
關於國外規格
・國外規格符合截至2007年11月最終日的UL、CSA、cULus、cUL、NK、Lloyd's Register規格，並遵循EC指令。
（U：UL，U1：UL （已取得Class I Div 2危險場所認證），C：CSA，UC：cULus，
UC1：cULus （已取得Class I Div 2危險場所認證）， CU：cUL，N：NK，L：Lloyd's Register，CE：EC指令）
・有關使用條件，請向本公司洽詢。

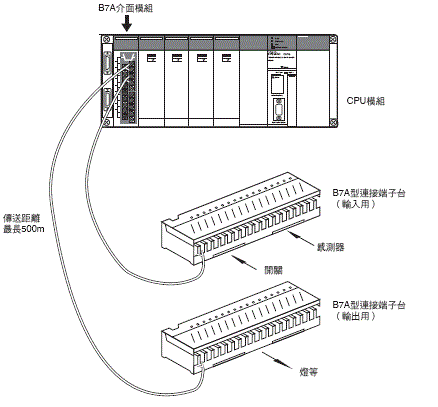

系統構成圖
| 型號 |
CS1W-B7A12 |
CS1W-B7A02 |
CS1W-B7A21 |
CS1W-B7A22 |
輸出輸入
點數 |
輸入 |
輸入32点 |
── |
輸入16点 |
輸入32点 |
| 輸出 |
── |
輸出32点 |
輸出16点 |
輸出32点 |
| 傳送距離 |
・標準型 最大500m：
模組與連接端子台的外部供給電源為不同電源時
・標準型 最大100m：
模組與連接端子台的外部供給電源為相同電源時
・高速型 最大100m (使用隔離線時)，最大10m (未使用隔離線時)：
模組與連接端子台的外部供給電源為不同電源時
・高速型 最大50m (使用隔離線時)，最大10m (未使用隔離線時)：
模組與連接端子台的外部供給電源為相同電源時 |
| 傳送延遲時間 |
・標準型：TYP. 19.2ms 最大31ms
・高速型：TYP. 3ms 最大5ms ＊1 |
| 內部消耗電流 |
DC5V 90mA以下 |
| 外部供給電源 ＊2 |
DC12～24V±10%
20mA以上 |
DC12～24V±10%
60mA以上 |
DC12～24V±10%
30mA以上 |
DC12～24V±10%
60mA以上 |
| 重量 |
230g以下 |
240g以下 |
| 輸出輸入通道編號分配 |
基本I/O模組，會依模組裝設位置以通道單位進行分配。 |
| 占用2通道(32點)。 |
占用4通道(64點)。 |
＊1. 可由開關設定選擇標準型或高速型。
＊2. 不包含B7A連接端子台供給電流。
