CJ1W-PA / PD

＊AC輸入型、200V以上輸入時。

・詳細符號如下：U：UL、U1：UL（Class I Div 2已取得危險場所認證之產品）、C：CSA、UC：cULus、UC1：cULus （Class I Div 2已取得危險場所認證之產品）、CU：cUL、N：NK、L：Lloyd's Register、CE：EC指令。
・有關使用條件，請向本公司洽詢。

產品名稱		電源 電壓	輸出容量			選購品			型號	國外 規格
			DC5V 輸出 容量	DC24V 輸出 容量	合計 消耗 電力	DC24V 使用 電源	運轉時 輸出	更換 通知 功能
AC 電源 模組		AC100 ～240V	5A	0.8A	25W	無	無	有	CJ1W-PA205C	UC1、 N、L、 CE
			5A	0.8A	25W	無	有	無	CJ1W-PA205R
			2.8A	0.4A	14W	無	無	無	CJ1W-PA202
DC 電源 模組		DC24V	5A	0.8A	25W	無	無	無	CJ1W-PD025
			2A	0.4A	19.6W	無	無	無	CJ1W-PD022	UC1、 CE

註. 機械自動化控制器NJ系列無法使用本模組。

附屬品

CJ系列 電源模組不含附屬品。

＊1. 上述值為AC電源：常溫冷啟動時的條件，DC電源：冷啟動時的條件。

本AC電源的突波電流控制迴路中使用熱敏電阻元件（低溫時抑制電流特性）。

當環境溫度較 高或電源OFF時間較短的熱啟動時，因為熱敏電阻元件尚未充分冷卻，所以突波電流可能超過上述值（最大約達上述值的2倍）。

本DC電源的突波電流控制迴路， 是使用電容器充電型的延遲迴路。

當電源OFF時間較短的熱啟動時，因為電容器未放電，所以突波電流值可能超過上述值（最大約達上述值的2倍）。

選擇外部迴 路的保險絲或斷路器時，請充分考量熔斷、檢測特性及上述內容後，再進行設計。
＊2. 只有連接CPU設備時有效。
＊3. 執行絕緣阻抗和耐電壓測試時，請將電源模組的GR端子自LG端子分開。

若在LG端子和GR端子短路的情況下操作，將損壞內部零組件。
＊4. 進行耐電壓測試時，若由開關施加全電壓或遮斷，會產生脈衝電壓，可能導致產品損壞。

請以測試機的旋鈕緩緩變更施加電壓。
＊5. 為了維持更換通知功能，若保存時間超過3個月時，請將環境溫度控制為－25℃ ～＋30℃，相對溼度控制為25～70%。

＊6. CJ1W-PD022型的DC電源一次側和二次側之間為非絕緣。
＊7. 若長時間超出電源輸出容量範圍使用，或輸出短路，則恐損壞電源模組內部零組件。

＊8. CJ1M於2021年3月底停止接單。

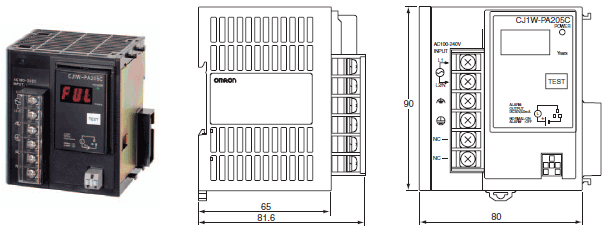

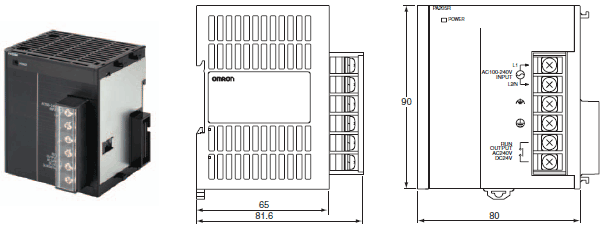

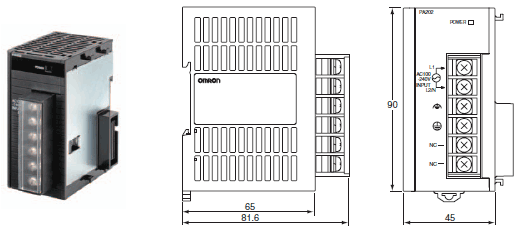

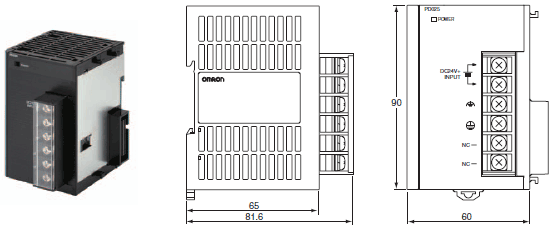

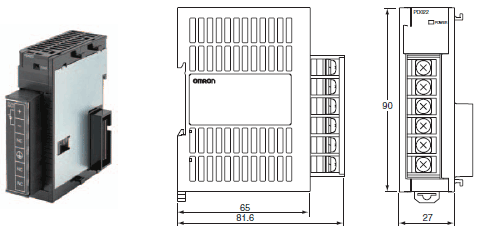

（單位：mm）
