CP1E

CP1E

產品特色
CP1E可程式控制器：Economical （經濟）、Easy to use （使用簡單）、 Efficient （高效率）
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

CP1E全新升級再出發

．具備3個連接埠（USB、RS-232C、RS-485）內建型的CPU模組一應俱全
．連接RS-232C接頭後，深度較傳統機型縮短20mm （N30/40/60S （1） CPU模組）

透過市售的USB纜線可輕鬆連接電腦

使用擴充（I/O）模組，可擴充輸出入、類比輸出入、溫度輸入（E30/40/60 （S）型、N30/40/60 （S[] ）型、NA20型 CPU 模組）

輸入中斷功能

完整的高速計數器功能

脈衝控制（僅限N/NA[][] （S[] ）型電晶體輸出型）

PWM輸出功能（僅限N/NA[][] （S[]）型電晶體輸出型）

可增設序列選購板、Ethernet 乙太網路選購板、類比選購板（N30/40/60型、NA20型 CPU模組）

內建類比輸出入功能（輸出2點、輸入1點）（NA20 CPU模組）

關於適合規格

有關各型號的最新適合規格，請參考本公司官網(https://www.omron.com.tw)，或洽詢本公司業務人員。

基本款

升級型

E[][]S型 USB內建CP1E CPU 模組

產品名稱 規格

外部

供給
電源

24V
系列(A)

 消耗電流(A) 型號
電源規格 輸入點數 輸出點數 輸出類型 程式容量 資料記憶體容量 5V
系列		 24V
系列

E[][]S型
14點CPU
模組

2064_lu_1_1

 AC100～240V 8點 6點 繼電器 2K Step 2K Word - 0.16 0.07 CP1E-E14SDR-A

E[][]S型
20點CPU
模組

2064_lu_1_2

 AC100～240V 12點 8點 繼電器 2K Step 2K Word - 0.17 0.08 CP1E-E20SDR-A

E[][]S型
30點CPU
模組

2064_lu_1_3

 AC100～240V 18點 12點 繼電器 2K Step 2K Word 0.3 0.17 0.07 CP1E-E30SDR-A

E[][]S型
40點CPU
模組

2064_lu_1_4

 AC100～240V 24點 16點 繼電器 2K Step 2K Word 0.3 0.17 0.09 CP1E-E40SDR-A

E[][]S型
60點CPU
模組

2064_lu_1_5

 AC100～240V 36點 24點 繼電器 2K Step 2K Word 0.3 0.17 0.13 CP1E-E60SDR-A

標準型

E[][]型 USB內建CP1E CPU模組

產品名稱 規格

外部

供給
電源

24V
系列(A)

 消耗電流(A) 型號
電源規格 輸入點數 輸出點數 輸出類型 程式容量 資料記憶體容量 5V
系列		 24V
系列

E[][]型
10點CPU
模組

2064_lu_5_1

 AC100～240V 6點 4點 繼電器 2K Step 2K Word - 0.08 0.04 CP1E-E10DR-A
電晶體 (sinking) - 0.11 - CP1E-E10DT-A
電晶體 (sourcing) - 0.11 - CP1E-E10DT1-A
DC24V 繼電器 - 0.08 0.04 CP1E-E10DR-D
電晶體 (sinking) - 0.11 - CP1E-E10DT-D
電晶體 (sourcing) - 0.11 - CP1E-E10DT1-D

E[][]型
14點CPU
模組

2064_lu_5_2

 AC100～240V 8點 6點 繼電器 2K Step 2K Word - 0.16 0.07 CP1E-E14DR-A

E[][]型
20點CPU
模組

2064_lu_5_3

 AC100～240V 12點 8點 繼電器 2K Step 2K Word - 0.17 0.08 CP1E-E20DR-A

E[][]型
30點CPU
模組

2064_lu_5_4

 AC100～240V 18點 12點 繼電器 2K Step 2K Word 0.30 0.17 0.07 CP1E-E30DR-A

E[][]型
40點CPU
模組

2064_lu_5_5

 AC100～240V 24點 16點 繼電器 2K Step 2K Word 0.30 0.17 0.09 CP1E-E40DR-A

應用款

升級型

N[][]S1型 RS-232C、RS-485、USB內建 CP1E CPU模組

產品名稱 規格

外部

供給
電源

24V
系列(A)

 消耗電流(A) 型號
電源規格 輸入點數 輸出點數 輸出類型 程式容量 資料記憶體容量 5V
系列		 24V
系列

N[][]S1型
30點CPU
模組

2064_lu_2_1

 AC100～240V 18點 12點 繼電器 8K Step 8K Word 0.3 0.21 0.07 CP1E-N30S1DR-A
DC24V 電晶體
(sinking)		 - 0.27 0.02 CP1E-N30S1DT-D
電晶體
(sourcing)		 - 0.27 0.02 CP1E-N30S1DT1-D

N[][]S1型
40點CPU
模組

2064_lu_2_2

 AC100～240V 24點 16點 繼電器 8K Step 8K Word 0.3 0.21 0.09 CP1E-N40S1DR-A
DC24V 電晶體
(sinking)		 - 0.31 0.02 CP1E-N40S1DT-D
電晶體
(sourcing)		 - 0.31 0.02 CP1E-N40S1DT1-D

N[][]S1型
60點CPU
模組

2064_lu_2_3

 AC100～240V 36點 24點 繼電器 8K Step 8K Word 0.3 0.21 0.13 CP1E-N60S1DR-A
DC24V 電晶體
(sinking)		 - 0.31 0.02 CP1E-N60S1DT-D
電晶體
(sourcing)		 - 0.31 0.02 CP1E-N60S1DT1-D

N[][]S型 RS-232C、USB內建 CP1E CPU模組

產品名稱 規格

外部

供給
電源

24V
系列(A)

 消耗電流(A) 型號
電源規格 輸入點數 輸出點數 輸出類型 程式容量 資料記憶體容量 5V
系列		 24V
系列

N[][]S型
30點CPU
模組

2064_lu_3_1

 AC100～240V 18點 12點 繼電器 8K Step 8K Word 0.3 0.21 0.07 CP1E-N30SDR-A
DC24V 電晶體
(sinking)		 - 0.27 0.02 CP1E-N30SDT-D
電晶體
(sourcing)		 - 0.27 0.02 CP1E-N30SDT1-D

N[][]S型
40點CPU
模組

2064_lu_3_2

 AC100～240V 24點 16點 繼電器 8K Step 8K Word 0.3 0.21 0.09 CP1E-N40SDR-A
DC24V 電晶體
(sinking)		 - 0.31 0.02 CP1E-N40SDT-D
電晶體
(sourcing)		 - 0.31 0.02 CP1E-N40SDT1-D

N[][]S型
60點CPU
模組

2064_lu_3_3

 AC100～240V 36點 24點 繼電器 8K Step 8K Word 0.3 0.21 0.13 CP1E-N60SDR-A
DC24V 電晶體
(sinking)		 - 0.31 0.02 CP1E-N60SDT-D
電晶體
(sourcing)		 - 0.31 0.02 CP1E-N60SDT1-D

標準型

N/NA[][]型 RS-232C、USB內建CP1E CPU模組

產品名稱 規格

外部

供給
電源

24V
系列(A)

 消耗電流(A) 型號
電源規格 輸入點數 輸出點數 輸出類型 程式容量 資料記憶體容量 5V
系列		 24V
系列

N[][]型
14點CPU
模組

2064_lu_6_1

 AC100～240V 8點 6點 繼電器 8K Step 8K Word - 0.17 0.07 CP1E-N14DR-A
電晶體
(sinking)		 - 0.22 0.02 CP1E-N14DT-A
電晶體
(sourcing)		 - 0.22 0.02 CP1E-N14DT1-A
DC24V 繼電器 - 0.17 0.07 CP1E-N14DR-D
電晶體
(sinking)		 - 0.22 0.02 CP1E-N14DT-D
電晶體
(sourcing)		 - 0.22 0.02 CP1E-N14DT1-D

N[][]型
20點CPU
模組

2064_lu_6_2

 AC100～240V 12點 8點 繼電器 8K Step 8K Word - 0.18 0.08 CP1E-N20DR-A
電晶體
(sinking)		 - 0.23 0.02 CP1E-N20DT-A
電晶體
(sourcing)		 - 0.23 0.02 CP1E-N20DT1-A
DC24V 繼電器 - 0.18 0.08 CP1E-N20DR-D
電晶體
(sinking)		 - 0.23 0.02 CP1E-N20DT-D
電晶體
(sourcing)		 - 0.23 0.02 CP1E-N20DT1-D

N[][]型
30點CPU
模組

2064_lu_6_3

 AC100～240V 18點 12點 繼電器 8K Step 8K Word 0.3 0.21 0.07 CP1E-N30DR-A
電晶體
(sinking)		 0.3 0.27 0.02 CP1E-N30DT-A
電晶體
(sourcing)		 0.3 0.27 0.02 CP1E-N30DT1-A
DC24V 繼電器 - 0.21 0.07 CP1E-N30DR-D
電晶體
(sinking)		 - 0.27 0.02 CP1E-N30DT-D
電晶體
(sourcing)		 - 0.27 0.02 CP1E-N30DT1-D

N[][]型
40點CPU
模組

2064_lu_6_4

 AC100～240V 24點 16點 繼電器 8K Step 8K Word 0.3 0.21 0.09 CP1E-N40DR-A
電晶體
(sinking)		 0.3 0.31 0.02 CP1E-N40DT-A
電晶體
(sourcing)		 0.3 0.31 0.02 CP1E-N40DT1-A
DC24V 繼電器 - 0.21 0.09 CP1E-N40DR-D
電晶體
(sinking)		 - 0.31 0.02 CP1E-N40DT-D
電晶體
(sourcing)		 - 0.31 0.02 CP1E-N40DT1-D

N[][]型
60點CPU
模組

2064_lu_6_5

 AC100～240V 36點 24點 繼電器 8K Step 8K Word 0.30 0.21 0.13 CP1E-N60DR-A
電晶體
(sinking)		 0.30 0.31 0.02 CP1E-N60DT-A
電晶體
(sourcing)		 0.30 0.31 0.02 CP1E-N60DT1-A
DC24V 繼電器 - 0.21 0.13 CP1E-N60DR-D
電晶體
(sinking)		 - 0.31 0.02 CP1E-N60DT-D
電晶體
(sourcing)		 - 0.31 0.02 CP1E-N60DT1-D

NA型
20點CPU
模組
(內建類比)

2064_lu_6_6

 AC100～240V 12點
(類比
輸入
2點)		 8點
(類比
輸出
1點)		 繼電器 8K Step 8K Word 0.30 0.18 0.11 CP1E-NA20DR-A
DC24V 電晶體
(sinking)		 - 0.23 0.09 CP1E-NA20DT-D
電晶體
(sourcing)		 - 0.23 0.09 CP1E-NA20DT1-D

選購配件

電池設定

產品名稱 規格 型號

電池設定

2064_lu_7

 N/NA[][] (S[])型 CP1E CPU模組選購電池
註. 斷電時若欲保持以下區域，請安裝N/NA[][] (S[])型的CPU模組。
資料記憶體(去除DM備份區)、保持繼電器(H)、計數器現在值/計數旗標(C)、特殊輔助繼電器
(A)、時鐘功能
(替換時，請使用製造後未滿2年的電池)		 CP1W-BAT01

選購板（N30/40/60型、NA20型 CP1E CPU模組用）

N14/20型、N30/40/60S （1）型、E10/14/20/30/40/60 （S）型的CPU模組無法使用。

產品名稱 規格 型號

RS-232C
選購板

2064_lu_8_1

 安裝於選購板插槽，可使用1台 CP1W-CIF01

RS-422A/485
選購板

2064_lu_8_2

 安裝於選購板插槽，可使用1台 CP1W-CIF11

RS-422A/485(絕緣型)
選購板

2064_lu_8_3

 CP1W-CIF12-V1

Ethernet 乙太網路
選購板

2064_lu_8_4

 安裝於選購板插槽、可使用1台(Ver.2.0以上)
CX-Programmer請使用Ver.9.12以上的版本。		 CP1W-CIF41

類比輸入
選購板

2064_lu_8_5

 可安裝於選購板插槽。
類比輸入2點 0-10V (4000解析度)、0-20mA (2000解析度)		 CP1W-ADB21 ＊

類比輸出
選購板

2064_lu_8_6

 可安裝於選購板插槽。
類比輸出2點 0-10V (4000解析度)		 CP1W-DAB21V ＊

類比輸出入
選購板

2064_lu_8_7

 選購板可安裝於選購板插槽。
類比輸入2點 0-10V (4000解析度)、0-20mA (2000解析度)
類比輸出2點 0-10V (4000解析度)		 CP1W-MAB221 ＊

註. CP1E型 CPU模組無法使用CP系列的Ethernet 乙太網路選購板 Ver.1.0 （CP1W-CIF41型）、LCD選購板（CP1W-DAM01型）、記憶體盒（CP1W-ME05M型）。
＊CP1E CPU模組Ver. 1.2以上支援

擴充I/O／擴充模組（E[][]（S）型 30點/40點/60點 CP1E CPU模組、 N[][] （S[]）型 30點/40點/60點、NA型 20點 CP1E CPU模組專用）

E10/14/20 （S）型、N14/20型 CP1E CPU模組無法使用。

模組類別 產品名稱 規格 消耗電流(A) 型號
輸入 輸出 輸出入規格 5V系列 24V系列
CP1W擴充
I/O模組

輸入模組

2064_lu_11_1

 8點 - DC24V輸入 0.018 - CP1W-8ED

輸出模組

2064_lu_11_2

 - 8點 繼電器 0.026 0.044 CP1W-8ER
電晶體 (sinking) 0.075 - CP1W-8ET
電晶體 (sourcing) 0.075 - CP1W-8ET1

輸出模組

2064_lu_11_3

 - 16點 繼電器 0.042 0.09 CP1W-16ER
電晶體 (sinking) 0.076 - CP1W-16ET
電晶體 (sourcing) 0.076 - CP1W-16ET1

輸出模組

2064_lu_11_4

 - 32點 繼電器 0.049 0.131 CP1W-32ER
電晶體 (sinking) 0.113 - CP1W-32ET
電晶體 (sourcing) 0.113 - CP1W-32ET1

輸出入模組

2064_lu_11_5

 12點 8點 繼電器 0.103 0.044 CP1W-20EDR1
電晶體 (sinking) 0.130 - CP1W-20EDT
電晶體 (sourcing) 0.130 - CP1W-20EDT1

輸出入模組

2064_lu_11_6

 24點 16點 繼電器 0.080 0.090 CP1W-40EDR
電晶體 (sinking) 0.160 - CP1W-40EDT
電晶體 (sourcing) 0.160 - CP1W-40EDT1
CP1W擴充
模組

類比輸入單元

2064_lu_11_7

 4CH - 輸入範圍：
0～5V/1～5V/0～10V/
±10V/0～20mA/4～20mA		 解析度：
6000		 0.100 0.090 CP1W-AD041
解析度：
12,000		 0.100 0.050 CP1W-AD042

類比輸出單元

2064_lu_11_8

 - 2CH 輸出範圍：1～5V/0～10V/
±10V/0～20mA/4～20mA		 解析度：
6000		 0.040 0.095 CP1W-DA021
- 4CH 解析度：
6000		 0.080 0.124 CP1W-DA041
解析度：
12,000		 0.070 0.160 CP1W-DA042

類比輸出入單元

2064_lu_11_9

 4CH 4CH 輸入範圍：0～5V/1～5V/
0～10V/±10V/0～20mA/
4～20mA
輸出範圍：1～5V/0～10V/
±10V/0～20mA/4～20mA		 解析度：
12,000		 0.120 0.170 CP1W-MAD44
4CH 2CH 解析度：
12,000		 0.120 0.120 CP1W-MAD42
2CH 1CH 解析度：
6000		 0.083 0.110 CP1W-MAD11

溫度感測器模組

2064_lu_11_10

 2CH - 感測器類別：熱電偶(J、K) 0.040 0.059 CP1W-TS001
4CH - 感測器類別：熱電偶(J、K) 0.040 0.059 CP1W-TS002
2CH - 感測器類別：測溫電阻(Pt100、JPt100) 0.054 0.073 CP1W-TS101
4CH - 感測器類別：測溫電阻(Pt100、JPt100) 0.054 0.073 CP1W-TS102
4CH - 感測器類別：熱電偶(J、K)
類比輸入 2CH
(和溫度感測器輸入中的2點
兼用)
輸入範圍：1-5V/0-10V/
4-20mA		 解析度：
12000		 0.070 0.030 CP1W-TS003
12CH - 感測器類別：熱電偶(J、K) 0.080 0.050 CP1W-TS004

CompoBus/S
I/O連結模組

2064_lu_11_11

 8點 8點 CompoBus/S副台 0.029 - CP1W-SRT21

I/O連接線

產品名稱 規格 型號
I/O連接線 連接CP1W擴充I/O模組、CP1W擴充模組的延長線。
1系統只能使用1條I/O連接線。
長度80cm		 CP1W-CN811

註. 並排連接的I/O連接線（約6cm）隨附於CP1W擴充I/O模組、CP1W擴充模組。

鋁軌安裝金具

產品名稱 規格 型號
鋁軌 鋁軌長0.5m、 高7.3mm PFP-50N
鋁軌長1m、 高7.3mm PFP-100N
鋁軌長1m、 高16mm PFP-100N2
底板 鋁軌上的固定器，可使模組不會左右偏移
註. 訂購時請以10個為單位。		 PFP-M

支援軟體

軟體

產品名稱 規格 型號
版權數 媒體
FA整合軟體套件
CX-One Lite Ver.4.[]

CX-One Lite為簡易版本，僅從CX-One的所有工具中，選出微控制器PLC應用程式 所需的工具。

動作環境如下：

OS：Windows 7 （32bit版/64bit版） /Windows 8 （32bit版/64bit版） / Windows 8.1 （32bit版/64bit版） /Windows 10 （32bit版/64bit版） CX-One Lite Ver. 4.[]包含微控制器PLC限定版 CX-Programmer Ver. 9.[]。

 單一授權版 DVD CXONE-LT01D-V4
FA整合軟體套件
CX-One Ver.4.[]

CX-One是一款針對OMRON所生產的PLC、零組件等支援軟體，提供整合功能之軟體套 件。動作環境如下：

OS：Windows 7 （32bit版/64bit版） /Windows 8 （32bit版/64bit版） / Windows 8.1 （32bit版/64bit版） /Windows 10 （32bit版/64bit版） CX-One Ver. 4.[]包含CX-Programmer Ver. 9.[]等軟體。

 單一授權版 (*) DVD CXONE-AL01D-V4

註1. E20/30/40 （S）型和N20/30/40 （S[]）型的CP1E CPU模組，需使用CX-Programmer Ver.8.2以上的版本。
E10/14 （S）型、N14/60 （S[]）型、NA20型的CP1E CPU模組，需使用CX-Programmer Ver.9.03以上的版本。
使用微控制器PLC限定版CX-Programmer時，需使用Ver.9.03以上的版本。
E60S型的CP1E CPU模組，需使用CX-Programmer Ver.9.42以上的版本。
使用微控制器PLC限定版CX-Programmer時，需使用Ver.9.42以上的版本。
2. CX-One和CX-One Lite無法同時安裝在一台電腦上。
＊ CX-One亦備有多重授權版之產品（3、10、30、50套授權）和僅包含DVD光碟之產品。

CX-One安裝的支援軟體（CX-One內含的支援軟體）如下：

支援軟體 CX-One Lite Ver.4.[] CX-One Ver.4.[]
微控制器PLC限定版CX-Programmer Ver.9.[] ○ -
CX-Programmer Ver.9.[] - ○
CX-Integrator Ver.2.[] ○ ○
Switch Box Utility Ver.1.[] ○ ○
CX-Protocol Ver.1.[] - ○
CX-Simulator Ver.1.[] ○ ○
CX-Position Ver.2.[] - ○
CX-Motion-NCF Ver.1.[] - ○
CX-Motion-MCH Ver.2.[] - ○
CX-Motion Ver.2.[] - ○
CX-Drive Ver.2.[] ○ ○
CX-Process Tool Ver.5.[] - ○
NS面板自動製作軟體 Ver.3.[] - ○
CX-Designer Ver.3.[] ○ ○
NV-Designer Ver.1.[] ○ ○
CX-Thermo Ver.4.[] ○ ○
CX-FLnet Ver.1.[] - ○
Network Configurator Ver.3.[] ○ ○
CX-Server Ver.4.[] ○ ○

註. 有關CX-One的詳細內容，請參閱產品型錄。

一般規格

類型 AC電源型 DC電源型
型號 CP1E-[][][]S[]D[]-A
CP1E-[][][]D[]-A		 CP1E-[][][]S[]D[]-D
CP1E-[][][]D[]-D
架構 盤面安裝型
外觀高度×深度×寬度 E/N/NA[][]型

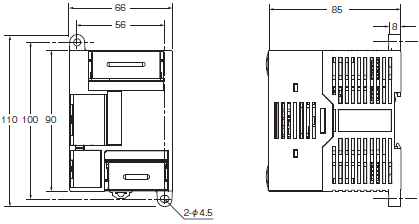

10點輸出入型(CP1E-E10D[]-[])：90mm (＊1) ×85mm (＊2) ×66mm

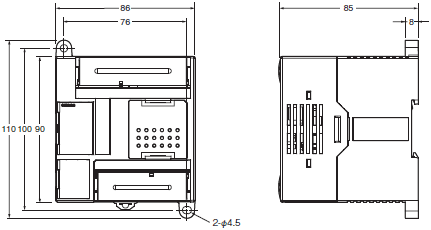

14/20 點輸出入型(CP1E-[]14/20D[]-[])：90mm (＊1) ×85mm (＊2) ×86mm

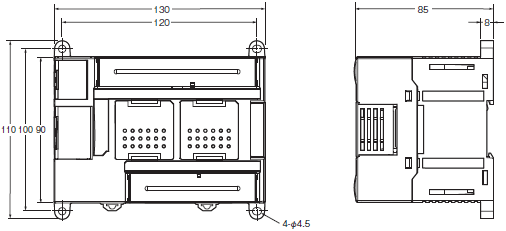

30點輸出入型(CP1E-[]30D[]-[])：90mm (＊1) ×85mm (＊2) ×130mm

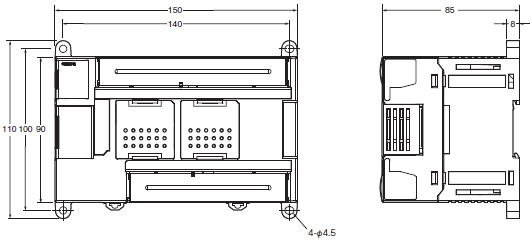

40點輸出入型(CP1E-[]40D[]-[])：90mm (＊1) ×85mm (＊2) ×150mm

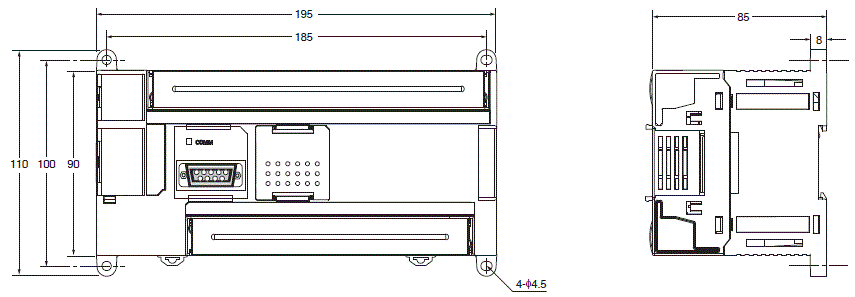

60點輸出入型(CP1E-N60D[]-[])：90mm (＊1) ×85mm (＊2) ×195mm
類比內建20點輸出入型(CP1E-NA20D[]-[])：90mm (＊1) ×85mm (＊2) ×130mm
E/N[][]S (1)型

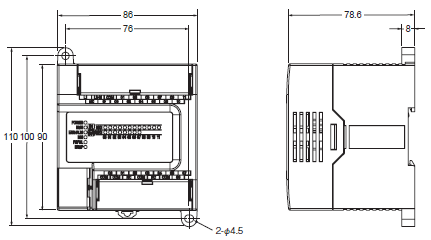

14/20 點輸出入型(CP1E-E14/20SD[])：90mm (＊1) ×79mm (＊2) ×86mm

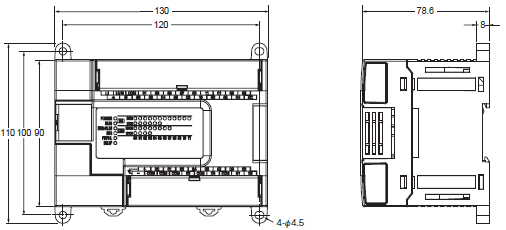

30點輸出入型(CP1E-[]30S (1) D[]-[])：90mm (＊1) ×79mm (＊2) ×130mm
40點輸出入型(CP1E-[]40S (1) D[]-[])：90mm (＊1) ×79mm (＊2) ×150mm
60點輸出入型(CP1E-[]60S (1) D[]-[])：90mm (＊1) ×79mm (＊2) ×195mm
重量 10點輸出入型(CP1E-E10D[]-[])：300g 以下
14點輸出入型(CP1E-[]14 (S) D[]-[])：360g 以下
20點輸出入型(CP1E-[]20 (S) D[]-[])：370g 以下
30點輸出入型(CP1E-[]30 (S[]) D[]-[])：600g以下
40點輸出入型(CP1E-[]40 (S[]) D[]-[])：660g以下
60點輸出入型(CP1E-[]60 (S[]) D[]-[])：850g 以下
類比內建20點輸出入型(CP1E-NA20D[]-[])：680g 以下
電源規格 供應電壓 AC100～240V 50/60Hz DC24V
工作電壓範圍 AC85～AC264V DC20.4～DC26.4V
消耗電力 15VA/AC100V以下
25VA/AC240V以下
(CP1E-[]10/14/20(S)D[]-A)		 9W以下(CP1E-E10D[]-D)
13W以下(CP1E-N14/20D[]-D)
50VA/AC100V以下
70VA/AC240V以下
(CP1E-[]30/40/60(S[])D[]-A、
CP1E-NA20D[]-A)		 20W以下
(CP1E-N30/40/60(S[])D[]-D、
CP1E-NA20D[]-D)(＊4)
突波電流 AC120V 20A/8ms以下(常溫冷啟動時)
AC240V 40A/8ms以下(常溫冷啟動時)		 DC24V 30A/20ms以下
(常溫冷啟動時)
外部供給電源(＊3) 無(CP1E-[]10/14/20(S)D[]-A)
DC24V 300mA以下(CP1E-[]30/40/60D[]-A、
CP1E-[]30/40/60SDR-A、形CP1E-NA20D[]-A)		 無
絕緣阻抗 全部AC外部端子與GR端子間
20MΩ min. (at 500 VDC)		 DC電源一次側和二次側之間為非絕緣。
耐電壓 全部AC外部端子與GR端子間
AC2，300V 50/60Hz 1 分鐘漏電流5mA以下		 DC電源一次側和二次側之間為非絕緣。
斷電時間檢知 10ms以上 2ms以上
使用環境 使用環境溫度 0～55℃
使用環境濕度 10～90%RH
使用環境氣體 不應有腐蝕性氣體
保存環境溫度 -20～+75℃(電池除外)
使用海拔高度 2,000m以下
汙染度 汙染度2以下：符合IEC 61010-2-201
抗干擾性 遵循IEC61000-4-4 2kV (電源線)
過電壓類別 類別Ⅱ：符合IEC 61010-2-201
EMC抗干擾等級 zone B
耐振動 遵循JIS C60068-2-6
5～8.4Hz 振幅3.5mm 、8.4～150Hz
加速度9.8m/s2 X、Y、Z各方向100分鐘
( 掃描時間10分鐘×掃描次數10次=合計100分鐘)
耐衝撃 遵循JIS C60068-2-27
147m/s2 X、Y、Z各方向3次
端子台 固定式(無法拆裝)
端子螺絲尺寸 M3
適合規格 EC指令
接地方法 D類接地(第3種接地)

註. 擴充I/O模組、擴充模組的一般規格和CPU模組的條件相同。
＊1. 包含安裝部分為110mm
＊2. 纜線除外
＊3. 請作為輸入機器的電源供應器使用（無法當作驅動輸出裝置電源。）
＊4. 此值為系統構成的額定值，實際的構成的DC電源型的消耗電力基準，可用以下的公式算出。
公式：DC電源型的消耗電力= ｛（5V消耗電流） ×5V/70% （CP1L內部的電源效率）＋ （24V消耗電流） ×24V｝ ×1.1 （電流變動要點）
請以上述計算結果為基準，選擇較大容量的DC電源供應器。

性能規格

項目 CP1E-E[][]SD[]-[]
CP1E-E[][]D[]-[]		 CP1E-N[][]S[]D[]-[]
CP1E-N[][]D[]-[]
CP1E-NA[][]D[]-[]
程式容量 2K Step (8Kbyte)
(包含CX-Programmer 的變數表、註釋、程式索引)		 8K Step (32Kbyte)
(包含CX-Programmer 的變數表、註釋、程式索引)
控制方式 內儲程式
輸出入控制方式 循環掃描和即時處理併用
程式語言 階梯圖
指令種類 約200種
處理速度 處理時間(overhead) 0.4ms
指令執行時間 基本指令：LD 1.19μs～應用指令：MOV：7.9μs～
擴充模組連接數
(CP1W 系列擴充模組)		 CP1E-[]10/14/20 (S)D[]-[]型：無法連接
CP1E-[]30/40/60 (S[])D[]-[]/NA20D[]-[]型：3台
最大輸出入點數 CP1E-E10D[]-[]：10點
CP1E-[]14 (S)D[]-[]：14點
CP1E-[]20 (S)D[]-[]：20點
CP1E-[]30 (S[])D[]-[]： 150 點(內建30點+擴充40點×3台)
CP1E-[]40 (S[])D[]-[]： 160 點(內建40點+擴充40點×3台)
CP1E-[]60 (S[])D[]-[]： 180 點(內建60點+擴充40點×3台)
CP1E-NA20D[]-[]： 140 點(內建20點+擴充40點×3台)
內建輸出入點數 CP1E-E10D[]-[]：10點(輸入6點、輸出4點)
CP1E-[]14 (S)D[]-[]：14點(輸入8點、輸出6點)
CP1E-[]20 (S)D[]-[]：20點(輸入12點、輸出8點)
CP1E-[]30 (S[])D[]-[]：30點(輸入18點、輸出12點)
CP1E-[]40 (S[])D[]-[]：40點(輸入24點、輸出16點)
CP1E-[]60 (S[])D[]-[]：60點(輸入36點、輸出24點)
CP1E-NA20D[]-[]：20點(輸入12點、輸出8點)
內建輸入
功能		 高速計數器 計數器模式/
應答頻率		 遞增脈衝輸入
10kHz 6點(10點型 10kHz 5點)
加法/減法脈衝輸入
10kHz 2點
脈衝+方向輸入
10kHz 2點
差動相位輸入(4X)
5kHz 2點		 遞增脈衝輸入
100kHz 2 點/10kHz 4點
加法/減法脈衝輸入
100kHz 1 點/10kHz 1點
脈衝+方向輸入
100kHz 2 點
差動相位輸入(4X)
50kHz 1點/5kHz 1 點
數值範圍模式 ・線性模式
・環形模式
計數值 32bit
計數器重置模式 ・Z相訊號+軟體重置(遞增脈衝輸入除外)
・軟體重置
控制方式 目標一致比較
範圍比較
輸入中斷 6點(10點I/O 型:4點)(中斷輸入脈衝寬度：50μs以上)
脈衝捕捉輸入 6點(10點I/O 型:4點)(輸入脈衝寬度：50μs以上)
一般輸入 輸入響應時間 利用PLC 系統設定，可設定為0～32ms (預設為8ms)
設定值：0、1、2、4、8、16、32ms
內建輸出
功能		 脈衝輸出
(僅限電晶體 輸出型)		 脈衝輸出方式/
輸出頻率		 無脈衝輸出功能 脈衝+方向
1Hz～100kHz 2 點
輸出模式 ・連續模式(速度控制用)
・單獨模式(位置控制用)
輸出脈衝數 ・指定相對座標
00000000～7FFFFFFF Hex
(0～+2147483647)
・指定絕對座標
80000000～7FFFFFFF Hex
(-2147483647～+2147483647)
加減速曲線 梯形加減速(無法S形加減速)
指令執行中的
SV值變更		 僅可變更目標位置
原點搜尋功能 有
PWM輸出
(僅限電晶體
輸出型)		 頻率 無PWM輸出功能 2.0Hz～6553.5Hz (0.1Hz 單位)1點
或2Hz～32000Hz (1Hz單位)1點
負載比 0.0～100.0% (0.1% 單位)
精度+1%/-0%：2Hz～10,000Hz
+5%/-0%：10,000Hz～32,000kHz
輸出模式 連續模式
內建類比輸出入 類比輸入 無 2CH 6000 解析度(僅NA類型)
類比輸出 無 1CH 6000 解析度(僅NA類型)
類比音量 E/N/NA[][]型 2點(設定範圍：0～255)
E/N[][]S (1)型無
通訊功能 周邊設備(USB )連接埠 USB2.0 規格 B接頭
(B類型) 傳送距離 最大5m
內建RS-232C 連接埠 無內建RS-232C 連接埠 介面：遵循EIA RS-232C
通訊方式 半雙工
同步方式 起止同步
傳送速度 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2kbps
傳送距離 最多15m
對應協定 上位連結、NT連結(1：N)、無通訊協定、序列PLC
連結(主局、子局)、Modbus-RTU 簡易主局
內建RS-485 連接埠 無內建RS-485 連接埠 僅限N30/40/60S1 型
介面：遵循EIA RS-485 2 線式
非絕緣
通訊方式 半雙工
同步方式 起止同步
傳送速度 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2kbps
傳送距離 最多50m
對應協定 上位連結、NT連結(1：N)、無規約通訊協定、序列
PLC 連結(主局、子局)、Modbus-RTU 簡易主局
序列選購板 無法安裝選購板 僅限N30/40/60 、NA20 CPU模組
1連接埠
可安裝的選購板 ・CP1W-CIF01
RS-232C×1 連接埠
・CP1W-CIF11
RS-422A/485×1 連接埠
・CP1W-CIF12-V1 (半雙工、起止同步)
RS-422A/485×1 連接埠
・CP1W-CIF41
Ethernet 乙太網路×1連接埠
通訊方式 依選購板而定
同步方式 依選購板而定
傳送速度 1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2kbps
對應協定 上位連結、NT連結(1：N)、無通訊協定、序列PLC
連結(主控台、副台)、Modbus-RTU 簡易主站
Task 數 17個
・循環執行Task 1個
・定時中斷Task 1個(中斷Task固定為No.1)
・輸入中斷Task 6個(中斷Task為No.2～7)
・高速計數器中斷Task 16個(中斷Task為No.1～16)
副程式編號最大值 128個
Jump 編號最大值 128個
中斷 1點
時鐘功能 無時鐘功能
異常發生時刻顯示為01年01月01日01點01分01秒週日		 有
精度：月差-4.5 分～-0.5 分(環境溫度55℃)
-2.0 分～+2.0 分(環境溫度25℃)
-2.5 分～+1.5 分(環境溫度0℃)
記憶體備份 內建EEP-ROM 記憶體 階梯圖程式和參數會自動保存在內建的EEP-ROM 中
資料記憶體的部分區域可保存在內建的EEP-ROM 中
電池備份
註. 使用另外販售的電池
CP1W-BAT01 型時		 無法安裝電池 可使用CP1W-BAT01 型。
電池有效期限(最長使用壽命)5年
保持時間
保證值(環境溫度55℃)：1.3 萬小時(約1.5 年)
實際值(環境溫度25℃)：4.3 萬小時(約5年)
通道I/O
(C10)區域		 輸入繼電器 1,600 點(100CH)0.00～99.15 (0～99CH)
輸出繼電器 1,600 點(100CH)100.00～199.15 (100～199CH)
序列PLC連結繼電器 1,440 點(90CH)200.00～289.15 (200～289CH)
內部輔助繼電器【W】 1,600 點(100CH)W0.00～W99.15 (W0～W99CH)
保持繼電器【H】 800 點(50CH)H0.00～H49.15 (H0～H49CH)
僅可在程式上使用，切換模式時也會保持在ON/OFF
特殊輔助繼電器【A】 讀出可/寫入不可：7168 點(448CH)A0～A447CH
讀出可/寫入可：4,896 點(306CH)A448～A753CH
暫時記憶繼電器【TR】 16點 TR0～15
計時器【T】 256 點 T0～T255 (與計數器分開)
計數器【C】 256 點 C0～C255 (與計時器分開)
資料記憶體【D】 2K Word D0～D2047
其中1500 Word 可用特殊輔助繼電器，保存在備份記憶 體(內建EEP-ROM)		 8K Word D0～D8191
其中7000 Word 可用特殊輔助繼電器，保存在備份記憶
體(內建EEP-ROM)
動作模式 「程式」模式：程式為停止狀態。
執行前準備模式。
「監控」模式：程式為執行狀態。
可進行線上編輯、變更I/O記憶體的PV現在值等操作。
「運轉」模式：程式為執行狀態。
一般運轉時使用的模式。

（單位：mm）

CP1E CPU模組

10點CPU模組

CP1E 外觀尺寸 2

14點/20點CPU模組

CP1E-[]14/20D[][]-[]型

CP1E 外觀尺寸 4

CP1E-[]14/20SD[][]-[]型

CP1E 外觀尺寸 5

30點CPU模組 類比內建20點CPU模組

CP1E-[]30D[][]-[], CP1E-NA20D[]-[]型

CP1E 外觀尺寸 7

CP1E-[]30S (1) D[][]-[]型

CP1E 外觀尺寸 8

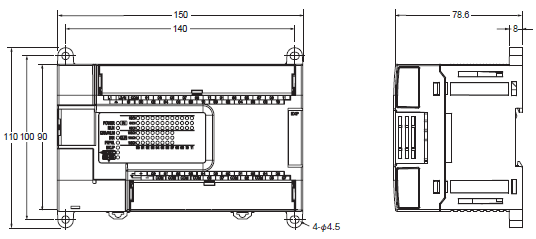

40點CPU模組

CP1E-[]40D[][]-[]型

CP1E 外觀尺寸 10

CP1E-[]40S (1) D[][]-[]型

CP1E 外觀尺寸 11

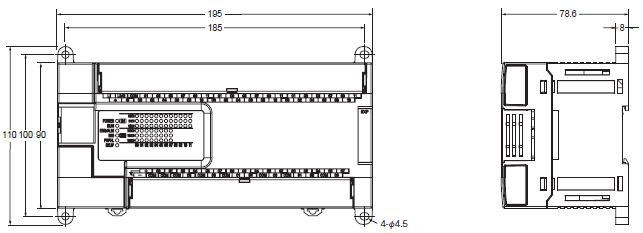

60點CPU模組

CP1E-N60D[]-[]型

2064_dm_8

CP1E-[]60S (1) D[][]-[]型

CP1E 外觀尺寸 14

CP1W擴充I/O／擴充模組

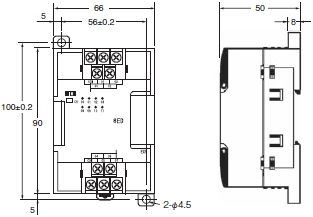

CP1W-8E[][]型、CP1W-SRT21型

CP1E 外觀尺寸 16

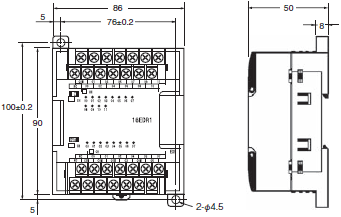

CP1W-20ED[]型、CP1W-16E[][]型、CP1W-AD04[]型、CP1W-DA021/04[]型、CP1W-MAD[][]型、CP1W-TS[][]1/[][]2/[][]3型

CP1E 外觀尺寸 17

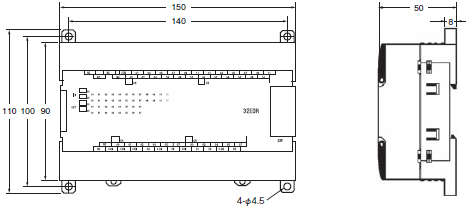

CP1W-40ED[]型、CP1W-32E[][]型、CP1W-TS004

CP1E 外觀尺寸 18

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
CP1E 規格說明書 SBCA-061-TW5
[13890KB] 		2021年6月3日
20210603
 CP1E 規格說明書
CP系列 產品型錄 SBCA-085-TW5
[5515KB] 		2021年6月3日
20210603
 CP系列 產品型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
CP1E Data Sheet P061-E1-13
[7993KB] 		Apr 01, 2022
20220401
 CP1E Data Sheet
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
