CP1L

產品特色

配置乙太網路埠的高性價比可程式控制器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

標準配置乙太網路通訊功能的「CP1L-EM型」「CP1L-EL型」

脈衝輸出功能標準配置2軸。在高精度定位控制上發揮效能

高速計數器功能標準配置單相4軸。一台可輕易支援多軸控制

中斷輸入功能最多配置6點。高速處理指令，有助於整個裝置的高速化

序列通訊功能最多支援2埠。藉由選購板自由選擇RS-232C、RS-485

配置外接USB埠的「CP1L-M型」「CP1L-L型」

以Structured Text （ST）語法也能輕易執行運算功能

可使用CP1W系列的模組，超群的擴充性

利用LCD顯示設定功能，輕鬆維修及調整啟動（藉由選購板）

關於適合規格

有關各型號的最新適合規格，請參考本公司官網(https://www.omron.com.tw)，或洽詢本公司業務人員。

CPU模組

配置乙太網路埠型

產品名稱	規格					型號
產品名稱	CPU型	電源	輸出形態	輸入	輸出	型號
CP1L-EM 40點型	記憶體容量：10K Step 高速計數器：100kHz 4軸脈衝輸出：100kHz 2軸 (僅限電晶體型)	DC 電源	繼電器	24 點	16 點	CP1L-EM40DR-D
			電晶體(Sink)			CP1L-EM40DT-D
			電晶體(Source)			CP1L-EM40DT1-D
CP1L-EM 30點型	記憶體容量：10K Step 高速計數器：100kHz 4軸脈衝輸出：100kHz 2軸 (僅限電晶體型)	DC 電源	繼電器	18 點	12 點	CP1L-EM30DR-D
			電晶體(Sink)			CP1L-EM30DT-D
			電晶體(Source)			CP1L-EM30DT1-D
CP1L-EL 20點型	記憶體容量：5K Step 高速計數器：100kHz 4軸脈衝輸出：100kHz 2軸 (僅限電晶體型)	DC 電源	繼電器	12 點	8 點	CP1L-EL20DR-D
			電晶體(Sink)			CP1L-EL20DT-D
			電晶體(Source)			CP1L-EL20DT1-D

配置USB埠型

產品名稱	規格					型號
產品名稱	CPU型	電源	輸出形態	輸入	輸出	型號
CP1L-M 60點型	記憶體容量：10K Step 高速計數器：100kHz 4軸脈衝輸出：100kHz 2軸 (僅限電晶體型)	AC 電源	繼電器	36 點	24 點	CP1L-M60DR-A
		AC 電源	電晶體(Sink)			CP1L-M60DT-A
		DC 電源	繼電器			CP1L-M60DR-D
			電晶體(Sink)			CP1L-M60DT-D
			電晶體(Source)			CP1L-M60DT1-D
CP1L-M 40點型	記憶體容量：10K Step 高速計數器：100kHz 4軸脈衝輸出：100kHz 2軸 (僅限電晶體型)	AC 電源	繼電器	24 點	16 點	CP1L-M40DR-A
		AC 電源	電晶體(Sink)			CP1L-M40DT-A
		DC 電源	繼電器			CP1L-M40DR-D
			電晶體(Sink)			CP1L-M40DT-D
			電晶體(Source)			CP1L-M40DT1-D
CP1L-M 30點型	記憶體容量：10K Step 高速計數器：100kHz 4軸脈衝輸出：100kHz 2軸 (僅限電晶體型)	AC 電源	繼電器	18 點	12 點	CP1L-M30DR-A
		AC 電源	電晶體(Sink)			CP1L-M30DT-A
		DC 電源	繼電器			CP1L-M30DR-D
			電晶體(Sink)			CP1L-M30DT-D
			電晶體(Source)			CP1L-M30DT1-D
CP1L-L 20點型	記憶體容量：5K Step 高速計數器：100kHz 4軸脈衝輸出：100kHz 2軸 (僅限電晶體型)	AC 電源	繼電器	12 點	8 點	CP1L-L20DR-A
		AC 電源	電晶體(Sink)			CP1L-L20DT-A
		DC 電源	繼電器			CP1L-L20DR-D
			電晶體(Sink)			CP1L-L20DT-D
			電晶體(Source)			CP1L-L20DT1-D
CP1L-L 14點型	記憶體容量：5K Step 高速計數器：100kHz 4軸脈衝輸出：100kHz 2軸 (僅限電晶體型)	AC 電源	繼電器	8 點	6 點	CP1L-L14DR-A
		AC 電源	電晶體(Sink)			CP1L-L14DT-A
		DC 電源	繼電器			CP1L-L14DR-D
			電晶體(Sink)			CP1L-L14DT-D
			電晶體(Source)			CP1L-L14DT1-D
CP1L-L 10點型	記憶體容量：5K Step 高速計數器：100kHz 4軸脈衝輸出：100kHz 2軸 (僅限電晶體型)	AC 電源	繼電器	6 點	4 點	CP1L-L10DR-A
		AC 電源	電晶體(Sink)			CP1L-L10DT-A
		DC 電源	繼電器			CP1L-L10DR-D
			電晶體(Sink)			CP1L-L10DT-D
			電晶體(Source)			CP1L-L10DT1-D

註1. 關於對應的支援工具版本，請確認「型號與支援軟體的版本」。
2. 關於可使用的選購模組，請確認「可連接的選購板」。

選購模組（CPU模組用）

產品名稱	規格	型號
RS-232C 選購板	可安裝於選購板插槽1、2兩處＊1	CP1W-CIF01
RS-422A/485 選購板		CP1W-CIF11
RS-422A/485 (絕緣型) 選購板		CP1W-CIF12-V1
乙太網路選購板	可安裝於選購板插槽1、2兩處＊1 ＊2 ＊4	CP1W-CIF41
類比輸入選購板	可安裝於選購板插槽1、2兩處。＊3 類比輸入2點 0-10V(4000解析度)、 0-20mA(2000解析度)	CP1W-ADB21
類比輸出選購板	可安裝於選購板插槽1、2兩處。＊3 類比輸出2點 0-10V(4000解析度)	CP1W-DAB21V
類比輸出入選購板	可安裝於選購板插槽1、2兩處。＊3 類比輸入2點 0-10V(4000解析度)、0-20mA(2000解析度) 類比輸出2點 0-10V(4000解析度)	CP1W-MAB221
LCD選購板	僅可安裝於選購板插槽1 ＊1 4行×12個字 LCD顯示	CP1W-DAM01
記憶體盒	可備份程式、自動啟動	CP1W-ME05M

＊1. 無法使用CP1L-L10點型。
＊2. 使用Ver.1.0時，僅可安裝1台。
＊3. 僅可使用CP1L-EM/EL型。
＊4. 無法使用CP1L-EM/EL型。

支援軟體

產品名稱	規格			型號
產品名稱	授權版		媒體	型號
FA整合軟體套件 CX-One Lite Ver.4.[]	CX-One Lite為簡易版本，僅從CX-One的所有工具中，選出微控制器PLC應用程式所需的工具。動作環境如下： OS： Windows 7（32bit版/64bit版）/ Windows 8（32bit版/64bit版）/ Windows 8.1（32bit版/64bit版）/ Windows 10（32bit版/64bit版） CX-One Lite Ver.4.[]包含微控制器PLC限定版 CX-Programmer Ver.9.[]。	單一授權版	DVD	CXONE-LT01D-V4
FA整合軟體套件 CX-One Ver.4.[]	CX-One是一款針對OMRON所生產的PLC、零組件等支援軟體，提供整合功能之軟體套件。動作環境如下： OS： Windows 7（32bit版/64bit版）/ Windows 8（32bit版/64bit版）/ Windows 8.1（32bit版/64bit版）/ Windows 10（32bit版/64bit版） CX-One Ver.4.[]包含 CX-Programmer Ver.9.[]。	單一授權版＊1	DVD	CXONE-AL01D-V4
RS-232C選購板（CP1W-CIF01型）用支援軟體（電腦）連接線＊2	DOS/V電腦用 D-sub9PIN 線長：2m	使用ESD (静電) 對策接頭		XW2Z-200S-CV
	DOS/V電腦用 D-sub9PIN 線長：5m	使用ESD (静電) 對策接頭		XW2Z-500S-CV
	DOS/V電腦用 D-sub9PIN 線長：2m			XW2Z-200S-V
	DOS/V電腦用 D-sub9PIN 線長：5m			XW2Z-500S-V

註1. 關於對應的支援工具版本，請確認「型號與支援軟體的版本」。
2. CX-One和CX-One Lite無法同時安裝在一台電腦上。
＊1. CX-One亦備有多重授權版之產品（3、10、30、50套授權）和僅包含DVD光碟之產品。
＊2. 外接USB埠無法使用。
外接USB埠與電腦連接時，請使用市售的USB纜線（A型公-B型公）。

CX-One安裝的支援軟體（CX-One包含的支援軟體）如下：

支援軟體		CX-One LiteVer.4.[]	CX-OneVer.4.[]
微控制器PLC限定版CX-Programmer	Ver.9.[]	○	-
CX-Programmer	Ver.9.[]	-	○
CX-Integrator	Ver.2.[]	○	○
Switch Box Utility	Ver.1.[]	○	○
CX-Protocol	Ver.1.[]	-	○
CX-Simulator	Ver.1.[]	○	○
CX-Position	Ver.2.[]	-	○
CX-Motion-NCF	Ver.1.[]	-	○
CX-Motion-MCH	Ver.2.[]	-	○
CX-Motion	Ver.2.[]	-	○
CX-Drive	Ver.2.[]	○	○
CX-Process Tool	Ver.5.[]	-	○
NS面板自動製作軟體	Ver.3.[]	-	○
CX-Designer	Ver.3.[]	○	○
NV-Designer	Ver.1.[]	○	○
CX-Thermo	Ver.4.[]	○	○
CX-FLnet	Ver.1.[]	-	○
Network Configurator	Ver.3.[]	○	○
CX-Server	Ver.4.[]	○	○

註. 有關CX-One的詳細內容，請參閱產品型錄。

型號與支援軟體的版本

需要下列版本的CX-One、CX-Programmer。

型號	CX-One	CX-Programmer
CP1L-EM40[][]-[] CP1L-EM30[][]-[]＊1 CP1L-EL20[][]-[]	Ver. 4.25以上	Ver. 9.40以上
CP1L-M60[][]-[]＊2	Ver. 2.11以上	Ver. 7.20以上
CP1L-M40[][]-[] CP1L-M30[][]-[] CP1L-M20[][]-[]＊2 CP1L-L14[][]-[]	Ver. 2.10以上	Ver. 7.10以上
CP1L-L10[][]-[]＊2	Ver. 2.13以上	Ver. 7.30以上

＊1. 請利用CX-Programmer Ver.9.0 （與CX-One Ver.4.0同包裝）從Web Site執行自動更新。
＊2. 請利用CX-Programmer Ver.7.0 （與CX-One Ver.2.0同包裝）從Web Site執行自動更新。

擴充模組

產品名稱	輸入	輸出	輸出入規格		型號
輸入模組	8點	──	DC24V輸入		CP1W-8ED
輸出模組	──	8點	繼電器		CP1W-8ER
			電晶體(Sink)		CP1W-8ET
			電晶體(Source)		CP1W-8ET1
	──	16點	繼電器		CP1W-16ER
			電晶體(Sink)		CP1W-16ET
			電晶體(Source)		CP1W-16ET1
	──	32點	繼電器		CP1W-32ER
			電晶體(Sink)		CP1W-32ET
			電晶體(Source)		CP1W-32ET1
輸出入模組	12點	8點	繼電器		CP1W-20EDR1
			電晶體(Sink)		CP1W-20EDT
			電晶體(Source)		CP1W-20EDT1
	24點	16點	繼電器		CP1W-40EDR
			電晶體(Sink)		CP1W-40EDT
			電晶體(Source)		CP1W-40EDT1
類比輸入模組	4CH	──	輸入範圍： 0～5V/1～5V/0～10V/±10V/ 0～20mA/4～20mA	解析度： 6,000	CP1W-AD041
類比輸入模組	4CH	──	輸入範圍： 0～5V/1～5V/0～10V/±10V/ 0～20mA/4～20mA	解析度： 12,000	CP1W-AD042
類比輸出模組	──	2CH	輸出範圍： 1～5V/0～10V/±10V/0～20mA/ 4～20mA	解析度： 6,000	CP1W-DA021
	──	4CH		解析度： 6,000	CP1W-DA041
	──	4CH		解析度： 12,000	CP1W-DA042
類比輸出入模組	4CH	4CH	輸入範圍： 0～5V/1～5V/0～10V/±10V/ 0～20mA/4～20mA 輸出範圍： 1～5V/0～10V/±10V/0～20mA/ 4～20mA	解析度： 12,000	CP1W-MAD44
	4CH	2CH		解析度： 12,000	CP1W-MAD42
	2CH	1CH		解析度： 6,000	CP1W-MAD11
溫度感測器模組	2CH	──	感測器類別：熱電偶(J、K)		CP1W-TS001
	4CH	──	感測器類別：熱電偶(J、K)		CP1W-TS002
	2CH	──	感測器類別：測溫電阻(Pt100、JPt100)		CP1W-TS101
	4CH	──	感測器類別：測溫電阻(Pt100、JPt100)		CP1W-TS102
	4CH	──	感測器類別：熱電偶(J、K) 類比輸入 2CH (和溫度感測器輸入中的2點兼用) 輸入範圍：1-5V/0-10V/4-20mA	解析度：12,000	CP1W-TS003
	12CH	──	感測器類別：熱電偶(J、K)		CP1W-TS004
CompoBus/S I/O連結模組	8點	8點	CompoBus/S子局		CP1W-SRT21

註. CP1L-L10點型不可使用擴充模組。

I/O連接線

產品名稱	規格	型號
I/O連接線	80cm(CP1W擴充模組用)	CP1W-CN811

註. CP1W擴充模組附有並排連接所需的I/O連接纜線（約6cm）。

選購品、維修零組件、鋁軌安裝用金具

產品名稱	規格	型號
電池組	CPU模組用維修用電池 (替換時，請使用製造後未滿2年的電池)	CJ1W-BAT01
鋁軌	鋁軌長0.5m、高7.3mm	PFP-50N
	鋁軌長1m、高7.3mm	PFP-100N
	鋁軌長1m、高16mm	PFP-100N2
底板	鋁軌上的固定器，可使模組不會左右偏移	PFP-M

產業用交換式集線器

產品名稱	外觀	功能	埠數	附屬品	消耗電流(A)	型號
產業用交換式集線器		優先權控制(QoS)： EtherNet/IP的控制資料優先 10/100BASE-TX、Auto-Negotiation	5	電源接頭	0.07	W4S1-05D

一般規格

類型	AC電源型	DC電源型
型號	CP1L-[][][]-A	CP1L-[][][]-D
電源電壓	AC100～240V 50/60Hz	DC24V
容許電源電壓	AC85～264V	DC20.4～26.4V
消耗電力	50VA以下(CP1L-M60/M40/M30[][]-A型) 30VA以下(CP1L-L20/L14/L10[][]-A型)	20W以下(CP1L-M60/M40/M30[][]-D型) 13W以下(CP1L-L20/L14/L10[][]-D型)
突波電流＊	AC100～120V輸入時 20A以下(常溫下冷啟動時) 8ms以下 AC200～240V輸入時 40A以下(常溫下冷啟動時)8ms以下	30A以下(常溫下冷啟動時) 20ms以下
外部供給電源	DC 24V 300mA(CP1L-M60/M40/M30[][]-A型) DC 24V 200mA(CP1L-L20/L14/L10[][]-A型)	無
絕緣阻抗	全AC外部端子與GR端子間 20MΩ min. (at 500 VDC)	DC電源一次側和二次側之間為非絕緣。
耐電壓	全AC外部端子與GR端子間 AC 2,300V 50/60Hz 1分鐘漏電流5mA以下	DC電源一次側和二次側之間為非絕緣。
抗干擾性	遵循IEC 61000-4-4 2kV(電源線)
耐振動	CP1L-L/M：遵循JIS C60068-2-6 10～57Hz 振幅0.075mm 57～150Hz 加速度9.8m/s² X、Y、Z各方向80分鐘(掃描時間8分×掃描次數10次＝合計80分鐘) CP1L-EL/EM： 5～8.4Hz 振幅3.5mm 8.4～150Hz 加速度9.8m/s² X、Y、Z各方向100分鐘(掃描時間10分×掃描次數10次＝合計100分鐘)
耐衝擊	遵循JIS C60068-2-27 147m/s² X、 Y、 Z方向各3次
使用環境溫度	0～55℃
使用環境濕度	10～90%RH(不可結露)
使用環境氣體	不應有腐蝕性氣體
保存環境溫度	-20～+75℃(電池除外)
電源保持時間	10ms以上	2ms以上

＊上述值為AC電源：常溫冷啟動時的條件，DC電源：冷啟動時的條件。

• AC電源的突波電流控制迴路中使用熱敏電阻元件（低溫時抑制電流特性）。
當環境溫度較高或電源OFF時間較短的熱啟動時，因為熱敏電阻元件尚未充分冷卻，所以突波電流可能超過上述值（最大約達上述值的2倍）。
選擇外部迴路的保險絲或斷路器時，請充分考量熔斷、檢測特性及上述內容後，再進行設計。
• DC電源的突波電流控制迴路，是使用電容器充電型的延遲迴路。
當電源OFF時間較短的熱啟動時，因為電容器未放電，所以突波電流值可能超過上述值（最大約達上述值的2倍）。

性能規格

CP1L-EM/EL型

類型			CP1L-EM40點型	CP1L-EM30點型	CP1L-EL20點型
型號			CP1L-EM40D[]-[]	CP1L-EM30D[]-[]	CP1L-EL20D[]-[]
控制方式			內儲程式
輸出入控制方式			循環掃描和狀況處理併用
程式語言			階梯圖式
功能方塊			功能方塊定義最大數128，範例最大數256 定義內可使用語言：階梯圖、Structured text(ST)
指令語長度			1～7 Step/1指令
指令種類			約500種(FUN No.為3位數)
指令執行時間			基本指令：0.55μs～應用指令：4.1μs～
共通處理時間			0.4ms
程式容量			10K Step		5K Step
FB 功能方塊區域			10K Step
Task數			288個(週期執行Task：32個、中斷Task：256個)
	定時中斷Task		1個(中斷Task No.2固定)
	輸入中斷Task		6個(中斷Task No.140～145固定)
	輸入中斷Task		(其他可使用高速計數器指定中斷Task)
副程式編號			最大值 256個
JUMP編號			最大值 256個
通道 I/O 區域	輸入繼電器		1,600點(0～99CH)
		內建輸入繼電器	24點 0.00～0.11、 1.00～1.11	18點 0.00～0.11、 1.00～1.05	12點 0.00～0.11
	輸出繼電器		1,600點(100～199CH)
		內建輸出繼電器	16點 100.00～100.07、 101.00～101.07	12點 100.00～100.07、 101.00～101.03	8點 100.00～100.07
	1：1連結繼電器區域		256點(16CH) 3000.00～3015.15(3000～3015CH)
	序列 PLC 連結繼電器		1,440點(90CH) 3100.00～3189.15(3100～3189CH)
內部輔助繼電器			4,800點(300CH): 1200.00～1499.15(1200～1499) 6,400點(400CH): 1500.00～1899.15(1500～1899) 15,360點(960CH): 2000.00～2959.15(2000～2959) 9,600點(600CH): 3200.00～3799.15(3200～3799) 37,504點(2,344CH): 3800.00～6143.15(3800～6143)
暫時記憶繼電器			16點 TR0～TR15
保持繼電器			8,192點(512CH) H0.00～H511.15(H0～H511)
特殊輔助區域			讀取專用(不可寫入)7,168點(448CH)A0.00～A447.15(A0～A447CH) 可讀取/寫入 8,192點(512CH) A448.00～A959.15(A448～A959CH)
計時器			4,096點 T0～T4095
計數器			4,096點 C0～C4095
資料記憶體			32K Word D0～D32767		10K Word D0～D9999、D32000～D32767
資料暫存器			16點(16位元) DR0～DR15
索引暫存器			16點(32位元) IR0～IR15
Task旗標			32點 TK0000～TK0031
追蹤記憶體			4,000 Word(追蹤對象資料最大(31接點，6CH)時取樣500個)
記憶體盒			可安裝專用記憶體盒(CP1W-ME05M型)＊
時鐘功能			有精度：月差-4.5分～-0.5分(環境溫度55℃)、-2.0分～+2.0分(環境溫度25℃)、 -2.5分～+1.5分(環境溫度0℃)
通訊功能			內建乙太網路(工具連接、訊息通訊、Socket服務)
通訊功能			最多可安裝2個序列通訊選購板		最多可安裝1個序列通訊選購板
記憶體備份			快閃記憶體：使用者程式、參數(PC系統設定等)、註釋資訊、資料記憶體全區域可保存於快閃記憶體中(資料記憶體預設值) 電池備份：保持繼電器、資料記憶體、計數器(旗標、現在值)
電池壽命			在25℃下實際值為5年內(替換時請使用製造後未滿2年的電池。)
內建輸出入點數			40點 (輸入24點、輸出16點)	30點 (輸入18點、輸出12點)	20點 (輸入12點、輸出8點)
擴充I/O可連接數			CP系列擴充(I/O)模組：3台		CP系列擴充(I/O)模組：1台
最大輸出入點數			160點(＝內建40點+擴充40點×3台)	150點(＝內建30點+擴充40點×3台)	60點(＝內建20點+擴充40點×1台)
輸入中斷			6點(應答時間：0.3ms)
輸入中斷計數器模式			6點(應答頻率合計為5kHz以下) 數值範圍：16位元加法計數器或減法計數器
快速響應輸入			6點(最小脈衝輸入：50μs以上)
定時中斷			1點
高速計數器			4點/2軸(DC24V輸入)相位差(遞增4倍)50kHz 單相(脈衝+方向、加減法、加法)100kHz 數值範圍：32位元線性式/連結式中斷：目標值一致性比較/頻帶比較
脈衝輸出 (僅限電晶體輸出型)	脈衝輸出		台型/S字加減速(負載比50%固定) 2點 1Hz～100kHz(CCW/CW或脈衝+方向)
脈衝輸出 (僅限電晶體輸出型)	PWM輸出		負載比可於0.0～100.0%間變動(以0.1%單位或1%單位指定) 2點 0.1～6553.5Hz或1～32,800Hz(精度+1%/-0%：0.1～10,000Hz +5%/-0%：10,000～32,800Hz)
類比輸入			2點(解析度：1/1000 輸入範圍0-10V) 非絕緣

＊用於程式資料的備份/自動開機

CP1L M/L型

類型			CP1L-M 60點型	CP1L-M 40點型	CP1L-M 30點型	CP1L-L 20點型	CP1L-L 14點型	CP1L-L 10點型
型號			CP1L- M60[][]-[]	CP1L- M40[][]-[]	CP1L- M30[][]-[]	CP1L- L20[][]-[]	CP1L- L14[][]-[]	CP1L- L10[][]-[]
控制方式			內儲程式
輸出入控制方式			循環掃描和狀況處理併用
程式語言			階梯圖式
功能方塊			功能方塊定義最大數128，範例最大數256 功能方塊定義內可使用語言：階梯圖、Structured text(ST)
指令語長度			1～7 Step/1指令
指令種類			約500種(FUN No.為3位數)
指令執行時間			基本指令：0.55μs～應用指令：4.1μs～
共通處理時間			0.4ms
程式容量			10K Step			5K Step
Task數			288個(週期執行Task32個、中斷Task 256個)
	定時中斷Task		1個(中斷Task No.2固定)
	輸入中斷Task		6個(中斷Task No.140～145固定)				4個(中斷Task No.140～143固定)	2個(中斷Task No.140～141固定)
	輸入中斷Task		(其他可使用高速計數器指定中斷Task)
副程式編號最大值			256個
Jump編號最大值			256個
通道 I/O 區域	輸入繼電器		1,600點(0～99CH)
		內建輸入繼電器	36點 0.00～0.11、 1.00～1.11、 2.00～2.11	24點 0.00～0.11、 1.00～1.11	18點 0.00～0.11、 1.00～1.05	12點 0.00～0.11	8點 0.00～0.07	6點 0.00～0.05
	輸出繼電器		1,600點(100～199CH)
		內建輸出繼電器	24點 100.00～ 100.07、 101.00～ 101.07、 102.00～ 102.07	16點 100.00～ 100.07、 101.00～ 101.07	12點 100.00～ 100.07、 101.00～ 101.03	8點 100.00～ 100.07	6點 100.00～ 100.05	4點 100.00～ 100.03
	1：1連結繼電器區域		256點(16CH) 3000.00～3015.15(3000～3015CH)
	序列 PLC 連結繼電器		1,440點(90CH) 3100.00～3189.15(3100～3189CH)
內部輔助繼電器			8,192點(512CH) W0.00～W511.15與通道I/O 37,504點(2344CH) 3800.00～6143.15(3800～6143CH)等
暫時記憶繼電器			16點 TR0～TR15
保持繼電器			8,192點(512CH) H0.00～H511.15(H0～H511)
特殊輔助區域			讀取專用(不可寫入) 7,168點(448CH) A0.00～A447.15(A0～A447CH) 可讀取/寫入 8,192點(512CH) A448.00～A959.15(A448～A959CH)
計時器			4,096點 T0～T4095
計數器			4,096點 C0～C4095
資料記憶體			32K Word D0～D32767			10K Word D0～D9999、D32000～D32767
資料暫存器			16點(16位元) DR0～DR15
索引暫存器			16點(32位元) IR0～IR15
Task旗標			32點 TK0000～TK0031
追蹤記憶體			4,000 Word(追蹤對象資料最大(31接點，6CH)時取樣500個)
記憶體盒			可安裝專用記憶體匣(CP1W-ME05M型) ※用於備份程式資料/自動開機
時鐘功能			有精度：月差-4.5分～-0.5分(環境溫度55℃)、-2.0分～+2.0分(環境溫度25℃)、-2.5分～+1.5分(環境溫度0℃)
通訊功能			內建外接埠(USB1.1)×1：僅連接支援軟體
			最多可安裝2個序列通訊選購板			最多可安裝1個序列通訊選購板		不可
			最多可安裝2個乙太網路通訊選購板 (使用Ver.1.0時最多可安裝1個)			最多可安裝1個乙太網路通訊選購板		不可
記憶體備份			快閃記憶體：可將使用者程式、參數(PC系統設定等)、註釋資訊、資料記憶體整個區域保存於快閃記憶體中(資料記憶體預設值) 電池備份：保持繼電器、資料記憶體、計數器(旗標、現在值)
電池壽命			在25℃下實際值為5年內(替換時請使用製造後未滿2年的電池。)
內建輸出入點數			60點 (輸入36點、輸出24點)	40點 (輸入24點、輸出16點)	30點 (輸入18點、輸出12點)	20點 (輸入12點、輸出8點)	14點 (輸入8點、輸出6點)	10點 (輸入6點、輸出4點)
擴充I/O可連接數			CP系列擴充(I/O)模組：3台			CP系列擴充(I/O)模組：1台		不可
最大輸出入點數			180點 (＝內建60點+擴充40點×3台)	160點 (＝內建40點+擴充40點×3台)	150點 (＝內建30點+擴充40點×3台)	60點 (＝內建20點+擴充40點×1台)	54點 (＝內建14點+擴充40點×1台)	10點 (＝內建10點)
輸入中斷			6點(應答時間：0.3ms)				4點(應答時間：0.3ms)	2點(應答時間：0.3ms)
輸入中斷計數器模式			6點(應答頻率合計為5kHz以下) 數值範圍：16位元加法計數器或減法計數器				4點 (應答頻率合計為5kHz以下) 數值範圍：16位元加法計數器或減法計數器	2點 (應答頻率合計為5kHz以下) 數值範圍：16位元加法計數器或減法計數器
快速響應輸入			6點(最小脈衝輸入：50μs以上)				4點(最小脈衝輸入： 50μs以上)	2點(最小脈衝輸入： 50μs以上)
定時中斷			1點
高速計數器			4點/2軸(DC24V輸入) 相位差(遞增4倍) 50kHz 單相(脈衝+方向、加減法、加法) 100kHz 數值範圍：32位元線性式/連結式中斷：目標值一致性比較/頻帶比較
脈衝輸出 (僅限電晶體輸出型)	脈衝輸出		台型/S字加減速(負載比50%固定) 2點 1Hz～100kHz(CCW/CW或脈衝+方向)
脈衝輸出 (僅限電晶體輸出型)	PWM輸出		負載比可於0.0～100.0%間變動(以0.1%單位或1%單位指定) 2點 0.1～6553.5Hz或1～32,800Hz(精度 +1%/-0%：0.1～10,000Hz +5%/-0%：10,000～32,800Hz)
類比調整器			1點(設定範圍：0～255)
外部類比設定輸入			1點(解析度：1/256 輸入範圍：0～10V)非絕緣

（單位：mm）

CPU模組

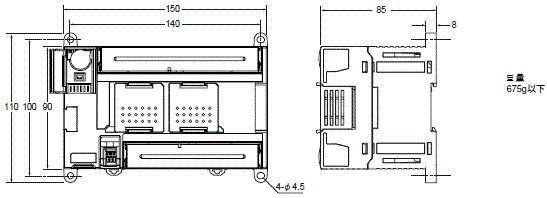

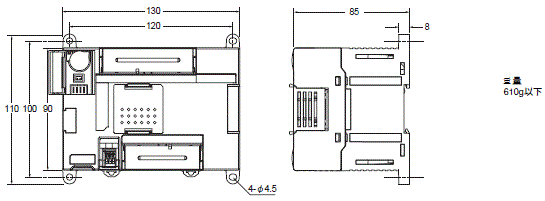

CP1L-EM40點型

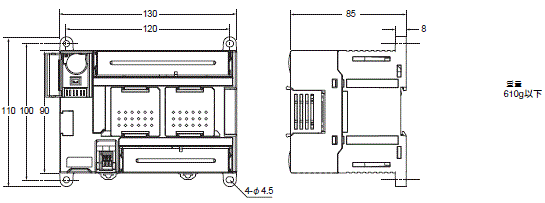

CP1L-EM30點型

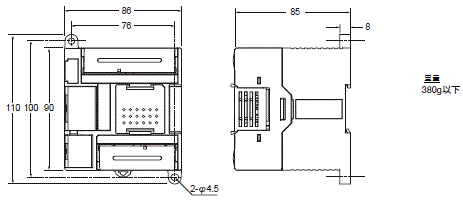

CP1L-EL20點型

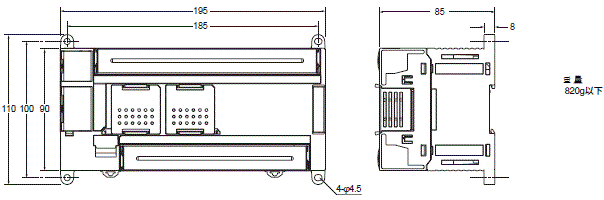

CP1L-M60點型

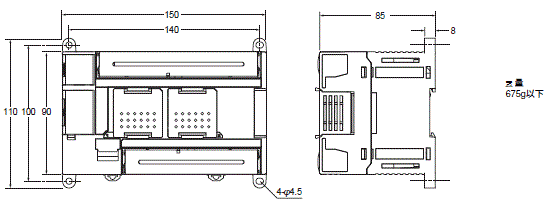

CP1L-M40點型

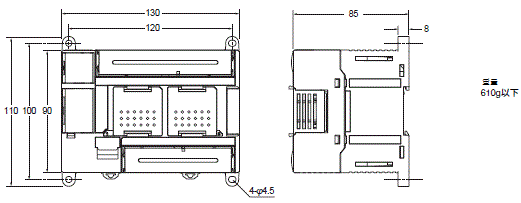

CP1L-M30點型

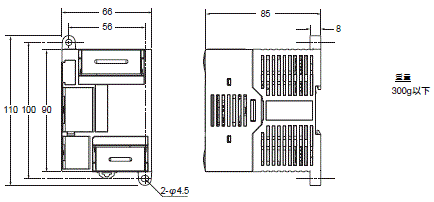

CP1L-L14/20點型

CP1L-L10點型

擴充（I/O）模組

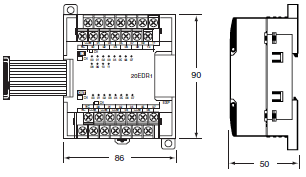

CP1W-20ED[]型、CP1W-16E[][]型、
CP1W-AD04[]型、CP1W-DA021/04[]型、
CP1W-MAD[][]型、CP1W-TS[][]1/[][]2/[][]3型

CP1W-8E[][]型
CP1W-SRT21型

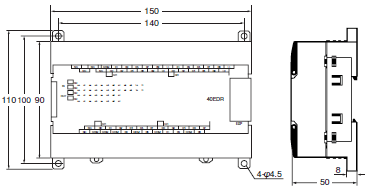

CP1W-40ED[]型
CP1W-32E[][]型
CP1W-TS004型

模組名稱	型號	重量
擴充I/O模組	CP1W-40EDR	380g
	CP1W-40EDT/-40EDT1	320g
	CP1W-32ER	465g
	CP1W-32ET/-32ET1	325g
	CP1W-20EDR1/-20EDT/-20EDT1	300g
	CP1W-16ER	280g
	CP1W-16ET/-16ET1	225g
	CP1W-8ED	200g
	CP1W-8ER/-8ET/-8ET1	250g
類比模組	CP1W-AD041/-DA041/-DA021	200g
	CP1W-AD042/-DA042	250g
	CP1W-MAD11	150g
	CP1W-MAD44/-MAD42	250g
溫度感測器模組	CP1W-TS001/-TS002/ -TS101/-TS102	250g
	CP1W-TS003	240g
	CP1W-TS004	570g
CompoBus/S I/O連結模組	CP1W-SRT21	200g

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
CP1L 規格說明書	SBCA-084-TW5 [7490KB]	2022年8月1日 20220801	CP1L 規格說明書
CP系列產品型錄	SBCA-085-TW5 [5515KB]	2021年6月3日 20210603	CP系列產品型錄

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
CP1L Data Sheet	P081-E1-05 [3487KB]	Aug 16, 2021 20210816	CP1L Data Sheet
CP Series Catalog	P082-E1-07 [3444KB]	Sep 01, 2020 20200901	CP Series Catalog
New Functions Added to CS/CJ/CP Series Catalog	P097-E1-01 [1267KB]	Sep 28, 2015 20150928	New Functions Added to CS/CJ/CP Series Catalog
FA Controller Catalog	P090-E1-11 [10256KB]	Dec 20, 2021 20211220	FA Controller Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

CP1L

標準配置乙太網路通訊功能的 「CP1L-EM型」「CP1L-EL型」

脈衝輸出功能 標準配置2軸。在高精度定位控制上發揮效能

高速計數器功能 標準配置單相4軸。一台可輕易支援多軸控制

中斷輸入功能 最多配置6點。高速處理指令，有助於整個裝置的高速化

序列通訊功能 最多支援2埠。藉由選購板自由選擇RS-232C、RS-485

配置外接USB埠的 「CP1L-M型」「CP1L-L型」

以Structured Text （ST）語法也能輕易執行運算功能

可使用CP1W系列的模組，超群的擴充性

利用LCD顯示設定功能，輕鬆維修及調整啟動 （藉由選購板）

關於適合規格

CPU模組

配置乙太網路埠型

配置USB埠型

選購模組（CPU模組用）

支援軟體

型號與支援軟體的版本

擴充模組

I/O連接線

選購品、維修零組件、鋁軌安裝用金具

產業用交換式集線器

一般規格

性能規格

CP1L M/L型

CPU模組

CP1L-EM40點型

CP1L-EM30點型

CP1L-EL20點型

CP1L-M60點型

CP1L-M40點型

CP1L-M30點型

CP1L-L14/20點型

CP1L-L10點型

擴充（I/O）模組

CP1W-20ED[]型、CP1W-16E[][]型、 CP1W-AD04[]型、CP1W-DA021/04[]型、 CP1W-MAD[][]型、CP1W-TS[][]1/[][]2/[][]3型

CP1W-8E[][]型 CP1W-SRT21型

CP1W-40ED[]型 CP1W-32E[][]型 CP1W-TS004型

中文

English

Global Edition

其他產品

CP2E

CP1E

CP1H

標準配置乙太網路通訊功能的「CP1L-EM型」「CP1L-EL型」

脈衝輸出功能標準配置2軸。在高精度定位控制上發揮效能

高速計數器功能標準配置單相4軸。一台可輕易支援多軸控制

中斷輸入功能最多配置6點。高速處理指令，有助於整個裝置的高速化

序列通訊功能最多支援2埠。藉由選購板自由選擇RS-232C、RS-485

配置外接USB埠的「CP1L-M型」「CP1L-L型」

利用LCD顯示設定功能，輕鬆維修及調整啟動（藉由選購板）

CP1W-20ED[]型、CP1W-16E[][]型、
CP1W-AD04[]型、CP1W-DA021/04[]型、
CP1W-MAD[][]型、CP1W-TS[][]1/[][]2/[][]3型

CP1W-8E[][]型
CP1W-SRT21型

CP1W-40ED[]型
CP1W-32E[][]型
CP1W-TS004型
