CP2E

產品特色

對應小規模裝置網路需求的多功能控制器

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

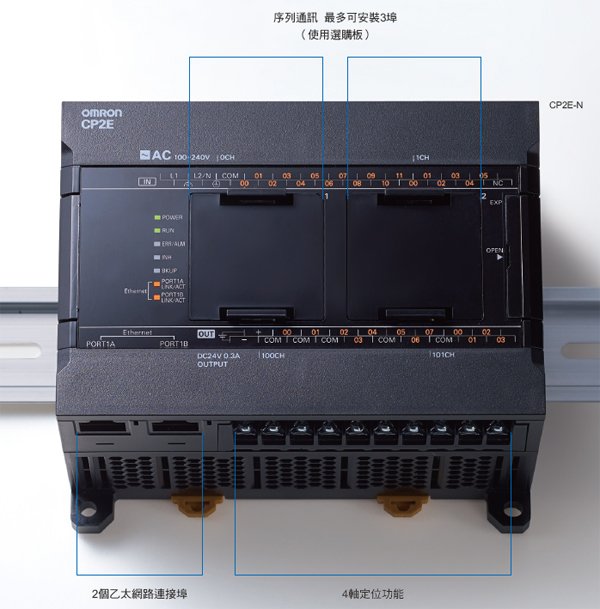

集結能滿足小規模裝置需求的功能於一身

為滿足終端使用者的裝置可視化、模組化、可追溯性等需求，強化了與網路及周邊設備的連接性。並藉由提供之功能方塊（FB），成功簡化了複雜的控制方式。此外更透過無電池化與擴大使用溫度範圍的方式，讓使用者在製造現場以外的其他地點也能安心使用。

註：此處記載的為CP2E之主要功能，可使用的功能會因為機種而異。詳細內容請確認資料表（型錄編號：SBCA-131）

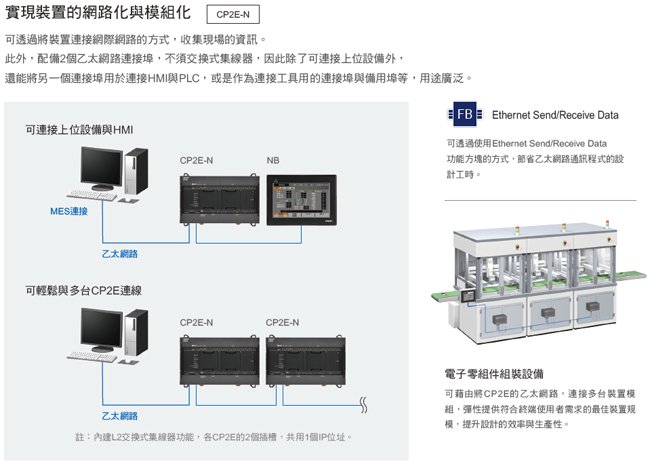

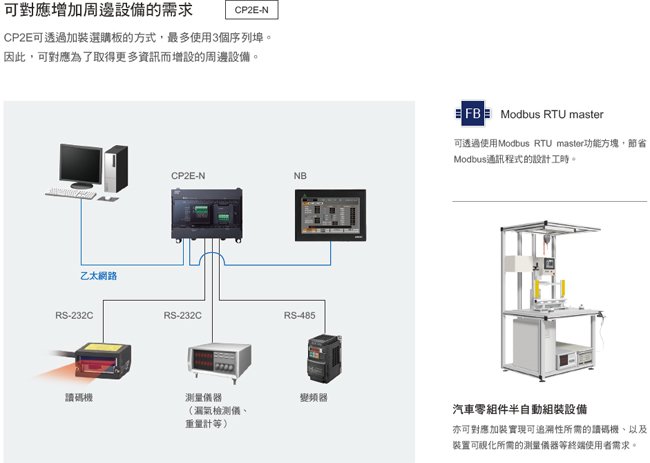

對應裝置運作狀況與生產狀況之可視化

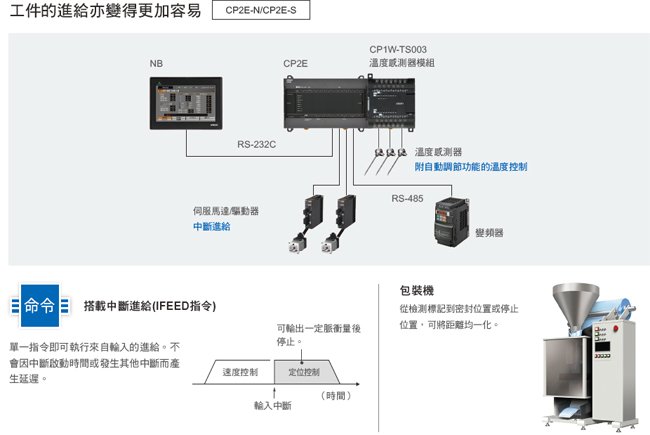

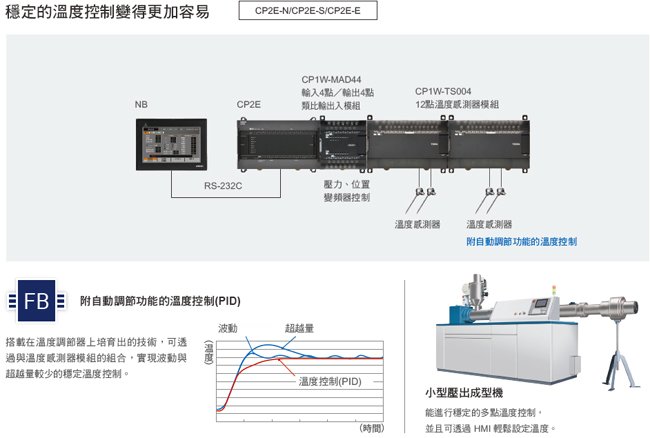

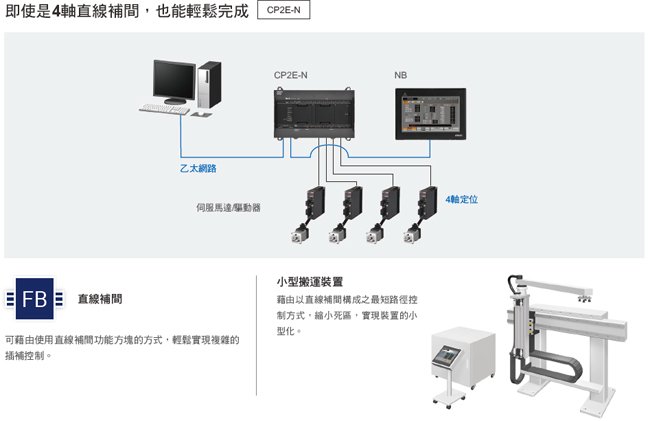

簡單實現複雜的控制

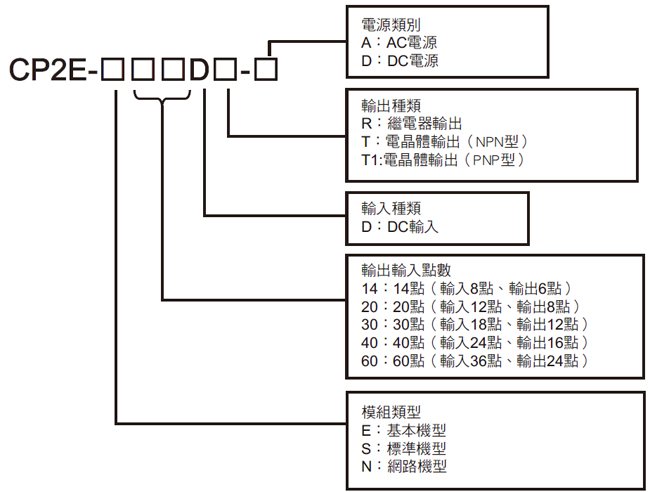

型號構成

種類

適合規格

請洽本公司業務窗口，或於本公司網站（https://www.omron.com.tw）確認各型號適合規格之最新資訊。

CPU 模組

CP2E-N型網路機型

產品名稱	規格								型號
	電源規格	輸入點數	輸出點數	輸出類型	程式容量	資料記憶體容量	消耗電流（A）
	電源規格	輸入點數	輸出點數	輸出類型	程式容量	資料記憶體容量	5V 系列	24V 系列
14點CPU模組	AC100∼ 240V	8 點	6 點	繼電器	10K Step （FB 程式區域： 10K Step)	16K Word	0.15 A	0.05 A	CP2E-N14DR-A
	AC100∼ 240V			電晶體（NPN）			0.21 A	0.02 A	CP2E-N14DT-A
	DC24V			繼電器			0.15 A	0.05 A	CP2E-N14DR-D
				電晶體（NPN）			0.21 A	0.02 A	CP2E-N14DT-D
				電晶體（PNP）			0.22 A	0.02 A	CP2E-N14DT1-D
20點CPU模組	AC100∼ 240V	12 點	8 點	繼電器			0.17 A	0.06 A	CP2E-N20DR-A
	AC100∼ 240V			電晶體（NPN）			0.27 A	0.02 A	CP2E-N20DT-A
	DC24V			繼電器			0.17 A	0.06 A	CP2E-N20DR-D
				電晶體（NPN）			0.27 A	0.02 A	CP2E-N20DT-D
				電晶體（PNP）			0.26 A	0.02 A	CP2E-N20DT1-D
30點CPU模組	AC100∼ 240V	18 點	12 點	繼電器			0.41 A	0.07 A	CP2E-N30DR-A
	AC100∼ 240V			電晶體（NPN）			0.52 A	0.03 A	CP2E-N30DT-A
	DC24V			繼電器			0.37 A	0.07 A	CP2E-N30DR-D
				電晶體（NPN）			0.51 A	0.03 A	CP2E-N30DT-D
				電晶體（PNP）			0.51 A	0.03 A	CP2E-N30DT1-D
40點CPU模組	AC100∼ 240V	24 點	16 點	繼電器			0.39 A	0.09 A	CP2E-N40DR-A
	AC100∼ 240V			電晶體（NPN）			0.59 A	0.03 A	CP2E-N40DT-A
	DC24V			繼電器			0.39 A	0.09 A	CP2E-N40DR-D
				電晶體（NPN）			0.59 A	0.03 A	CP2E-N40DT-D
				電晶體（PNP）			0.59 A	0.03 A	CP2E-N40DT1-D
60點CPU模組	AC100∼ 240V	36 點	24 點	繼電器			0.44 A	0.13 A	CP2E-N60DR-A
	AC100∼ 240V			電晶體（NPN）			0.71 A	0.03 A	CP2E-N60DT-A
	DC24V			繼電器			0.41 A	0.13 A	CP2E-N60DR-D
				電晶體（NPN）			0.71 A	0.03 A	CP2E-N60DT-D
				電晶體（PNP）			0.71 A	0.03 A	CP2E-N60DT1-D

CP2E-S型標準機型

產品名稱	規格								型號
	電源規格	輸入點數	輸出點數	輸出類型	程式容量	資料記憶體容量	消耗電流（A）
	電源規格	輸入點數	輸出點數	輸出類型	程式容量	資料記憶體容量	5V 系列	24V 系列
30點CPU模組	AC100∼ 240V	18 點	12 點	繼電器	8K Step （FB程式區域： 8K Step）	8K word	0.12 A	0.07 A	CP2E-S30DR-A
	DC24V			電晶體（NPN）			0.28 A	0.02 A	CP2E-S30DT-D
	DC24V			電晶體（PNP）			0.28 A	0.02 A	CP2E-S30DT1-D
40點CPU模組	AC100∼ 240V	24 點	16 點	繼電器			0.13 A	0.09 A	CP2E-S40DR-A
	DC24V			電晶體（NPN）			0.34 A	0.02 A	CP2E-S40DT-D
	DC24V			電晶體（PNP）			0.34 A	0.02 A	CP2E-S40DT1-D
60點CPU模組	AC100∼ 240V	36 點	24 點	繼電器			0.16 A	0.13 A	CP2E-S60DR-A
	DC24V			電晶體（NPN）			0.48 A	0.02 A	CP2E-S60DT-D
	DC24V			電晶體（PNP）			0.48 A	0.02 A	CP2E-S60DT1-D

CP2E-E型基本機型

產品名稱	規格								型號
	電源規格	輸入點數	輸出點數	輸出類型	程式容量	資料記憶體容量	消耗電流（A）
	電源規格	輸入點數	輸出點數	輸出類型	程式容量	資料記憶體容量	5V 系列	24V 系列
14點CPU模組	AC100∼ 240V	8 點	6 點	繼電器	4K Step （FB程式區域： 4K Step）	4K Word	0.06 A	0.04 A	CP2E-E14DR-A
20點CPU模組		12 點	8 點	繼電器			0.08 A	0.06 A	CP2E-E20DR-A
30點CPU模組		18 點	12 點	繼電器			0.12 A	0.07 A	CP2E-E30DR-A
40點CPU模組		24 點	16 點	繼電器			0.13 A	0.09 A	CP2E-E40DR-A
60點CPU模組		36 點	24 點	繼電器			0.16 A	0.13 A	CP2E-E60DR-A

選購配件

電池

產品名稱	規格	Model
電池	CP2E-N/CP2E-S型 CPU模組專用電池注1. 使用時鐘功能時請安裝電池。 CP2E-E型的CPU模組不具備時鐘功能，無法安裝電池。	CP2W-BAT02

選購板

外觀、名稱	用途	消耗電流		型號
外觀、名稱	用途	DC5V	DC24V	型號
RS-232C選購板	可安裝於Ｎ□□型CPU模組的選購插槽上，作為RS- 232C連接埠使用。最長傳送距離：15m	0.04 A	---	CP1W-CIF01
RS-422A/485 選購板（非絕緣）	可安裝於Ｎ□□型CPU模組的選購插槽上，作為RS- 422A/485連接埠使用。最長傳送距離：50m	0.04 A	---	CP1W-CIF11
RS-422A/485 選購板（絕緣）	可安裝於Ｎ□□型CPU模組的選購插槽上，作為RS- 422A/485連接埠使用。最長傳送距離：500m	0.04 A	---	CP1W-CIF12-V1
RS-232C&RS-232C 選購板	可安裝於Ｎ□□型CPU模組的選購插槽1上，作為RS- 232C×2連接埠使用。最長傳送距離：15m	0.04 A	---	CP2W-CIFD1
RS-232C&RS-485 選購板	可安裝於Ｎ□□型CPU模組的選購插槽1上，作為RS- 232C×1連接埠與RS-485×1連接埠（絕緣）使用。最長傳送距離：15m （RS-232C） 500m （RS-485）	0.06 A	---	CP2W-CIFD2
RS-485&RS-485 選購板	可安裝於Ｎ□□型CPU模組的選購插槽1上，作為RS- 485×2連接埠（絕緣）使用。最長傳送距離：500 m	0.08 A	---	CP2W-CIFD3
類比輸入選購板	可安裝於Ｎ□□型CPU模組的選購插槽上，作為類比輸入模組使用。 • 類比輸入2點 0∼10V （解析度：4000） 0∼20mA （解析度：2000）	0.02 A	---	CP1W-ADB21
類比輸出選購板	可安裝於Ｎ□□型CPU模組的選購插槽上，作為類比輸出模組使用。 • 類比輸出2點 0∼10V （解析度：4000）	0.06 A	---	CP1W-DAB21V
類比輸出入選購板	可安裝於Ｎ□□型CPU模組的選購插槽上，作為類比輸出輸入模組使用。 • 類比輸入2點 0∼10V （解析度：4000） 0∼20mA （解析度：2000） • 類比輸出2點 0∼10V （解析度：4000）	0.08 A	---	CP1W-MAB221

注1. N□□型CPU模組上僅能安裝1個類比選購板。
注2. CP2E CPU模組無法使用記憶體卡匣（CP1W-ME05M）、LCD選購板（CP1W-DAM01）、以及乙太網路選購板（CP1W-CIF41）。
注3. E/S□□型 CPU模組無法使用選購板。

擴充I/O／擴充模組（E30/40/60、S30/40/60、N30/40/60 CPU模組用）

無法使用於E14/20與N14/20 CPU模組上。

模組類別	產品名稱	規格				消耗電流（A）		型號
模組類別	產品名稱	輸入	輸出	輸出輸入規格		5 V 系列	24 V 系列	型號
CP1W擴充 I/O模組	輸入模組	8	---	DC24V輸入		0.018	---	CP1W-8ED
	輸出模組	---	8	繼電器		0.026	0.044	CP1W-8ER
				電晶體（NPN）		0.075	---	CP1W-8ET
				電晶體（PNP）		0.075	---	CP1W-8ET1
		---	16	繼電器		0.042	0.090	CP1W-16ER
				電晶體（NPN）		0.076	---	CP1W-16ET
				電晶體（PNP）		0.076	---	CP1W-16ET1
	輸出模組	---	32	繼電器		0.049	0.131	CP1W-32ER
				電晶體（NPN）		0.113	---	CP1W-32ET
				電晶體（PNP）		0.113	---	CP1W-32ET1
	輸出模組	12	8	繼電器		0.103	0.044	CP1W-20EDR1
				電晶體（NPN）		0.130	---	CP1W-20EDT
				電晶體（PNP）		0.130	---	CP1W-20EDT1
		24	16	繼電器		0.080	0.090	CP1W-40EDR
				電晶體（NPN）		0.160	---	CP1W-40EDT
				電晶體（PNP）		0.160	---	CP1W-40EDT1
CP1W擴充模組	類比輸入模組	4CH	---	輸入範圍： 0∼5V/1∼5V/ 0∼10V/±10V/ 0∼20mA/4∼20mA	解析度： 6000	0.100	0.090	CP1W-AD041
	類比輸入模組	4CH	---	輸入範圍： 0∼5V/1∼5V/ 0∼10V/±10V/ 0∼20mA/4∼20mA	解析度： 12,000	0.100	0.050	CP1W-AD042
	類比輸出模組	---	2CH	輸出範圍： 1∼5V/0∼10V/±10V/ 0∼20mA/4∼20mA	解析度： 6000	0.040	0.095	CP1W-DA021
		---	4CH		解析度： 6000	0.080	0.124	CP1W-DA041
		---	4CH		解析度： 12,000	0.070	0.160	CP1W-DA042
	類比輸出入模組	4CH	4CH	輸入範圍： 0∼5V/1∼5V/0∼10V/ ±10V/0∼20mA/4∼20mA 輸出範圍： 1∼5V/0∼10V/±10V/ 0∼20mA/4∼20mA	解析度： 12,000	0.120	0.170	CP1W-MAD44
		4CH	2CH		解析度： 12,000	0.120	0.120	CP1W-MAD42
		2CH	1CH		解析度： 6000	0.083	0.110	CP1W-MAD11
	溫度感測器模組	2CH	---	感測器類別：熱電偶（J、K）		0.040	0.059	CP1W-TS001
		4CH	---	感測器類別：熱電偶（J、K）		0.040	0.059	CP1W-TS002
		2CH	---	感測器類別：測溫電阻（Pt100、JPt100）		0.054	0.073	CP1W-TS101
		4CH	---	感測器類別：測溫阻抗（Pt100、JPt100）		0.054	0.073	CP1W-TS102
		4CH	---	感測器類別：熱電偶（J、K）類比輸入 2CH （和溫度感測器輸入中的2點兼用）輸入範圍:1-5V/0-10V/ 4-20mA	解析度： 12,000	0.070	0.030	CP1W-TS003
		12CH	---	感測器類別：熱電偶（J、K）		0.080	0.050	CP1W-TS004

I/O連接線

產品名稱	規格	型號
I/O連接線	連接CP1W擴充I/O模組、CP1W擴充模組的延長線。 1系統只能使用1條I/O連接線。長度80cm	CP1W-CN811

DIN鋁軌安裝金具

產品名稱		規格	型號
DIN鋁軌		鋁軌長0.5m、高7.3mm	PFP-50N
		鋁軌長1m、高7.3mm	PFP-100N
		鋁軌長1m、高16mm	PFP-100N2
	底板	DIN鋁軌上的固定器，可使模組不會左右偏移注1. 訂購時請以10個為單位。右方價格為1個的標準價格。	PFP-M

支援軟體

軟體

產品名稱	Specifications			Model
產品名稱		授權數	媒體	Model
FA整合軟體工具套件 CX-One Lite Ver.4.□	CX-One Lite為簡易版本，僅從CX-One的所有工具中，選出微控制器 PLC應用程式所需的工具。動作環境如下： OS：Windows XP（Service Pack3以後版本、32bit版）/Windows Vista （32bit版/64bit版）/Windows 7（32bit版/64bit版）/Windows 8 （32bit版/64bit版）/Windows 8.1（32bit版/64bit版）/Windows 10 （32bit版/64bit版） CX-One Lite Ver.4.□內含微控制器PLC限定版 CX-Programmer Ver.9.□軟體。	1套授權	DVD	CXONE-LT01D-V4
FA整合軟體工具套件 CX-One Ver.4.□	CX-One整合軟體工具套件是針對OMRON所生產的PLC、元件等的支援軟體。動作環境如下： OS：Windows XP（Service Pack3以後版本、32bit版）/Windows Vista （32bit版/64bit版）/Windows 7（32bit版/64bit版）/Windows 8 （32bit版/64bit版）/Windows 8.1（32bit版/64bit版）/Windows 10 （32bit版/64bit版） CX-One Ver.4.□包含CX-Programmer Ver.9.□等軟體。	1套授權版＊1	DVD	CXONE-AL01D-V4

注1. CP2E需為CX-One Ver.4.51以後版本、CX-programmer Ver.9.72以後版本。
注2. CX-One和CX-One Lite無法同時安裝在一台電腦上。
注3. 有關CX-One的詳細內容，請參閱產品型錄（Cat.No.：SBCZ-063）。
＊1. CX-One備有多重授權版商品（3、10、30、50套授權），以及只有DVD光碟的商品。

一般規格

類型		AC電源型	DC電源型
型號		CP2E-[][][]D[]-A	CP2E-[][][]D[]-D
構造		盤面安裝
外觀高度×深度×寬度		14/20點輸出輸入型（CP2E-□14/20D□-□）：90mm＊1×80mm＊2×86mm 30點輸出輸入型（CP2E-□30D□-□）：90mm＊1×80mm＊2× 130mm 40點輸出輸入型（CP2E-□40D□-□）：90mm＊1×80mm＊2×150mm 60點輸出輸入型（CP2E-□60D□-□）：90mm＊1×80mm＊2×195mm
重量		14點輸出輸入型（CP2E-□14D□-□）：335g以下 20點輸出輸入型（CP2E-□20D□-□）：340g以下 30點輸出輸入型（CP2E-□30D□-□）：580g以下 40點輸出輸入型（CP2E-□40D□-□）：640g以下 60點輸出輸入型（CP2E-□60D□-□）：780g以下
電源規格	電源電壓	AC100∼240V 50/60Hz	DC24V
	工作電壓範圍	AC85∼AC264V	DC20.4∼DC26.4V
	消耗電力	15VA/AC100V以下（CP2E-□14/20D□-A） 25VA/AC240V以下	13W以下（CP2E-□14/20D□-D）
	消耗電力	50VA/AC100V以下（CP2E-□30/40/60D□-A） 70VA/AC240V以下	20W以下（CP2E-□30/40/60D□-D）＊4
	突波電流	AC120V 20A/8ms以下（常溫冷啟動時） AC240V 40A/8ms以下（常溫冷啟動時）	DC24V 30A/20ms以下（常溫冷啟動時）
	外部供給電源＊3	無（CP2E-□14/20D□-A） DC24V 300mA以下（CP2E-□30/40/60D□-A）	無
	絕緣阻抗	全AC外部端子與GR端子間 20MΩ以上（DC500V絕緣電阻計）	DC電源一次側和二次側之間為非絕緣。
	耐電壓	全AC外部端子與GR端子間 AC2300V 50/60Hz 1分鐘漏電流5mA以下	DC電源一次側和二次側之間為非絕緣。
	斷電檢測時間	10ms以上	2ms以上
使用環境	使用環境溫度	－20∼60℃
	使用環境濕度	10∼90%RH
	使用環境氣體	不應有腐蝕性氣體
	保存環境溫度	－20∼75℃ （電池除外）
	使用海拔高度	2,000 m以下
	污染度	污染度2以下：符合IEC61010-2-201
	抗干擾性	遵循IEC61000-4-4 2kV （電源線）
	過電壓類別	符合第II類：IEC61010-2-201
	EMC抗干擾等級	Zone B
	耐振動	遵循IEC60068-2-6 5∼8.4Hz 振幅3.5mm、8.4∼150Hz 加速度9.8m/s2 X、Y、Z各方向100分鐘（掃描時間10分鐘×掃描次數10次=合計100分鐘）
	耐衝擊	遵循IEC60068-2-27 147m/s² X、Y、Z各方向3次
端子台		固定式（無法拆裝）
端子螺絲尺寸		M3
適合規格		符合EC指令、KC、UL、EAC
接地方式		D類接地（第3種接地）

＊1. 包含安裝部分為110mm
＊2. 纜線除外
＊3. 請作為輸入機器的電源供應器使用（無法當作驅動輸出裝置電源）。
＊4. 此值為系統構成的額定值，實際的構成的DC電源型的消耗電力基準，可用以下的公式算出。
公式：DC電源型的消耗電力＝｛（5V消耗電流） ×5V／70％（內部的電源效率）＋（24V消耗電流） ×24V｝ ×1.1 （電流變動要點）
請以上述計算結果為基準，選擇較大容量的DC電源供應器。
注1. 擴充I/O模組、擴充模組的一般規格和CPU模組的條件相同。

性能規格

項目			CP2E-E[][]D[]-[]	CP2E-S[][]D[]-[]	CP2E-N[][]D[]-[]
程式容量			4K steps	8K steps	10K steps
FB 功能方塊區域			4K steps	8K steps	10K steps
控制方式			內儲程式
輸出輸入控制方式			循環掃描和程序處理併用
程式語言			階梯圖方式
功能方塊			功能方塊定義最大數:64 範例最大數：128 功能方塊定義內可使用語言：階梯圖、結構式文件編程語言（ST）
指令種類			約220種
處理速度	共通處理時間（overhead）		0.1 ms	0.15 ms	0.2 ms
處理速度	指令執行時間		基本指令：LD 0.23μs 應用指令：MOV 1.76μs
擴充I/O模組連接台數（CP1W系列）			CP2E-□14/20D□-□：無法連接 CP2E-□30/40/60D□-□：3台
最大輸出輸入點數			CP2E-□14D□-□： 14 CP2E-□20D□-□： 20 CP2E-□30D□-□： 150（內建30點＋擴充40 點×3台） CP2E-□40D□-□： 160（內建40點＋擴充40 點×3台） CP2E-□60D□-□： 180（內建60點＋擴充40 點×3台）
內建輸入功能	高速計數器	計數器模式／應答頻率	加法脈衝輸入 100kHz 2點，10kHz 4點加法/減法脈衝輸入 100kHz 1點，10kHz 1點脈衝＋方向輸入 100kHz 2點差動相位輸入(4X) 50kHz 1點，5kHz 1點		N14/20D□-□ 加法脈衝輸入 100kHz 2點，10kHz 4點加法/減法脈衝輸入 100kHz 1點，10kHz 1點脈衝＋方向輸入 100kHz 2點差動相位輸入(4X) 50kHz 1點，5kHz 1點 N30/40/60D□-□ 加法脈衝輸入 100kHz 3點，10kHz 3點加法/減法脈衝輸入 100kHz 2點脈衝＋方向輸入 100kHz 2點差動相位輸入(4X) 50kHz 2點
		數值範圍模式	• 線性模式 • 環形模式
		計數值	32 bits
		計數器復歸模式	• Z相訊號＋軟體復歸（加法脈衝輸入除外） • 軟體復歸
		控制方式	• 目標一致比較 • 範圍比較
	中斷輸入		6點		8點（14點型 6點）
	中斷輸入		中斷輸入脈衝寬度：50μs以上
	快速響應輸入		6點		8點（14點型 6點）
	快速響應輸入		輸入脈衝寬度：50μs以上
	一般輸入	輸入時間常數	利用PLC系統設定，可設定為0∼32ms（預設為8ms）設定值：0、1、2、4、8、16、32ms
內建輸出功能	脈衝輸出 (僅限電晶體輸出型）	輸出方式	無脈衝輸出功能	脈衝＋方向
		輸出頻率		1Hz∼100kHz 2點	N14/20D□-□ 1Hz∼100kHz 2點 N30/40/60D□-□ 1Hz∼100kHz 4點
		輸出模式		• 連續模式（速度控制用） • 單獨模式（位置控制用）
		輸出脈衝數		• 相對座標指定 • 00000000∼7FFFFFFF Hex （0∼+2147483647） • 絕對座標指定 • 80000000∼7FFFFFFF Hex （-2147483647∼+2147483647）
		加減速曲線		梯形加減速（無法S形加減速）
		指令執行中的設定值變更		僅可變更目標位置
		原點搜尋功能		有
		直線補間功能		無	N14/20D□-□ 最多2軸 N30/40/60D□-□ 最多4軸
	PWM輸出 (僅限電晶體輸出型）	頻率	無PWM輸出功能	2.0Hz∼6553.5Hz （0.1Hz單位） 1點或2Hz∼32000Hz （1Hz單位） 1點
		負載比		0.0∼100.0% （0.1%單位）精度 +1%/-0%： 2Hz∼10000Hz +5%/-0%： 10000Hz∼32000kHz
		輸出模式		連續模式
通訊功能	周邊設備（USB）連接埠		USB2.0規格 B接頭		無
		傳送距離	最長5m		無
	內建RS-232C連接埠		介面：遵循EIA RS-232C		無
		傳送距離	最長15m
		通訊方式	半雙工
		同步方式	起停同步
		傳送速度	1.2/2.4/4.8/9.6/19.2/38.4/57.6/115.2kbps
		對應協定	• 上位連結 • NT連結（1：N） • 無程序 • 序列PLC連結（主局、子局） • Modbus-RTU簡易主局 • Modbus-RTU子局
	內建RS-485連接埠（非絕緣型）		無	介面：EIA 依據RS485標準	無
		傳送距離		最長50m
		通訊方式		半雙工
		同步方式		起停同步
		傳送速度		1.2/2.4/4.8/9.6/19.2/38.4/57.6/ 115.2kbps
		對應協定		• 上位連結 • NT連結（1：N） • 無程序 • 序列PLC連結（主局、子局） • Modbus-RTU簡易主局 • Modbus-RTU子局
	序列選購品連接埠	選購板安裝數量	無		N14/20D□-□ 1個選購板 N30/40/60D□-□ 2台選購板
		序列通訊埠數量			N14/20D□-□ 最多可安裝2個連接埠 N30/40/60D□-□ 最多可安裝3個連接埠
		通訊方式			依選購板而定
		同步方式			依選購板而定
		傳送速度			1.2/2.4/4.8/9.6/19.2/38.4/57.6/ 115.2kbps
		可安裝選購板			1埠序列選購板 • CP1W-CIF01 (起停同步) RS-232C×1埠 • CP1W-CIF11 (起停同步) RS-422A/485×1埠（非絕緣型） • CP1W-CIF12-V1 (起停同步) RS-422A/485×1埠（絕緣型） 2埠序列選購板＊1 • CP2W-CIFD1 (起停同步) RS-232C×2埠 • CP2W-CIFD2 (起停同步) RS-232C×1埠 + RS-485×1埠（絕緣型） • CP2W-CIFD3 (起停同步) RS-485×2埠（絕緣型）類比選購板＊2 • CP1W-ADB21／ DAB21V/MAB221 ＊1. CP2W-CIFD □僅可安裝於選購板用插槽1。＊2. 類比選購板僅可安裝1個。
		對應協定			• 上位連結＊ • NT連結（1：N）＊ • 無程序 • 序列PLC連結（主局、子局） • Modbus-RTU簡易主局 • Modbus-RTU子局＊連接埠1 （EX）不支援
	Ethernet 乙太網路	實體層	無		100/10BASE-TX (Auto-MDIX)
		媒體連接方式			CSMA/CD
		調變方式			基頻
		傳送速度			100BASE-TX： 100Mbps 10BASE-T： 10Mbps
		傳送媒介			100BASE-TX • 雙絞線（非隔離型：UTP）：類別5、5e • 雙絞線（附隔離：STP）：類別5、且 5e為100Ω 10BASE-T • 雙絞線（非隔離型：UTP）：類別3、4、 5、 5e • 雙絞線（附隔離：STP）：類別3、4、5、5e的100Ω種類
		傳送距離			100m （交換器和節點間的距離）
		對應協定			TCP、UDP、ARP、ICMP （僅限ping）、SNTP、DNS
		應用			FINS、Socket、SNTP、DNS （用戶端）
		埠數			N14/20：1埠 N30/40/60：2埠
		交換式集線器功能			L2交換器＊N14/20無交換器功能。
Task數			17個 • 循環執行Task 1個 • 中斷Task 16個定時中斷Task：中斷Task No.1 （固定）內建輸入中斷Task ：中斷Task No.2∼9 （在N20/30/40/60 CPU模組上，可使用中斷Task No.8、9。）高速計數器中斷Task：中斷Task No.1∼16
副程式編號最大值			128個
Jump編號最大值			128個
定時中斷			1 點
電池有效期間 [使用CP2W-BAT02型電池（需另購）時]			無法安裝電池	可安裝CP2W-BAT02。電池有效期限（最長使用壽命） 5年保證時間環境溫度60 ℃：1.3萬小時（約1.5年）環境溫度25 ℃：4.3萬小時（約5年）
時鐘			無	有精度：月差 -4.5分∼-0.5分（環境溫度60℃） -2.0分∼+2.0分（環境溫度25℃） -2.5分∼+1.5分（環境溫度-20℃）
記憶體備份	內建快閃記憶體		階梯圖程式和參數會自動保存在內建的快閃記憶體中。資料記憶體的部分區域可保存在內建的快閃記憶體中。
記憶體備份	內建非揮發性記憶體		資料記憶體（D）、保持繼電器（H）、計數器（C）、特殊輔助繼電器（A），會自動保存在內建的非揮發性記憶體中。
通道I/O （CIO）區域	輸入繼電器		1600點（100CH） 0.00∼99.15 （0∼99CH）
	輸出繼電器		1600點（100CH） 100.00∼199.15 （100∼199CH）
	序列PLC連結繼電器		1440點（90CH） 200.00∼289.15 （200∼289CH）
內部輔助繼電器【W】			2048點（128CH） W0.00∼W127.15 （W0∼W127CH）
保持繼電器【H】			2048點（128CH） H0.00∼H127.15 （H0∼H127CH） H512∼H1535CH為功能方塊專用的保持繼電器。
特殊輔助繼電器【A】			可讀取／無法寫入：7168點（448CH） A0.00∼A447.15 （A0∼A447CH）可讀取／可寫入：8192點（512CH） A448.00∼A959.15 （A448∼A959CH）
暫時記憶繼電器【TR】			16點 TR0∼TR15
計時器【T】			256點 T0∼T255 （與計數器分開） T256∼T511為功能方塊專用。
計數器【C】			256點 C0∼C255 （與計時器分開） C256∼C511為功能方塊專用。
資料記憶體【D】			4K Word D0∼D4095 其中1500 Word （D0∼ D14999）可保存在備份記憶體中。	8K Word D0∼D8191 其中7000 Word （D0∼D6999）可保存在備份記憶體中。	16K Word D0∼D16383 其中15000 Word （D0∼ D1499）可保存在備份記憶體中。
索引暫存器【IR】			16點 IR0∼IR15
資料暫存器【DR】			16點 DR0∼DR15
動作模式			「程式」模式：程式為停止狀態。執行前準備模式。「監控」模式：程式為執行狀態。可進行線上編輯、變更I/O記憶體的現在值等操作。「運轉」模式：程式為執行狀態。一般運轉時使用的模式。

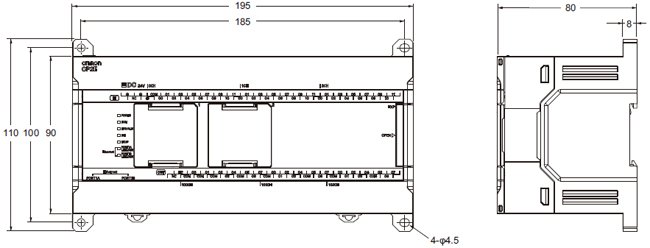

（單位：mm）

CPU 模組

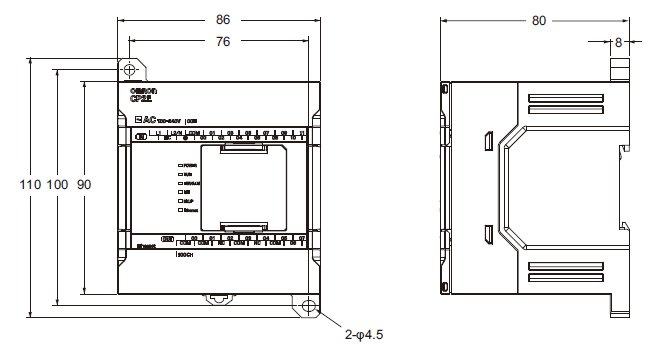

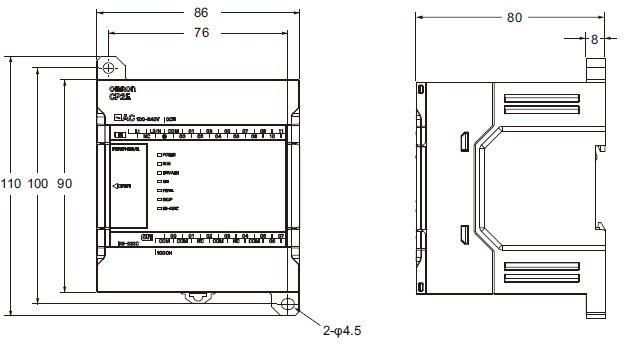

14點/20點CPU模組

CP2E-N14/20D[]-[]

CP2E-E14/20D[]-[]

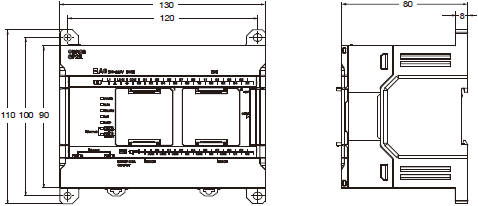

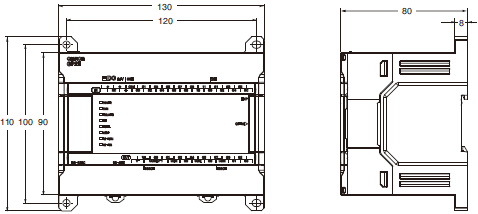

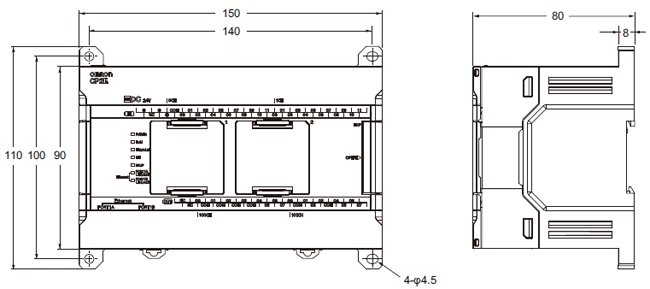

30點CPU模組

CP2E-N30D[]-[]

CP2E-E30D[]-[], CP2E-S30D[]-[]

40點CPU模組

CP2E-N40D[]-[]

CP2E-E40D[]-[], CP2E-S40D[]-[]

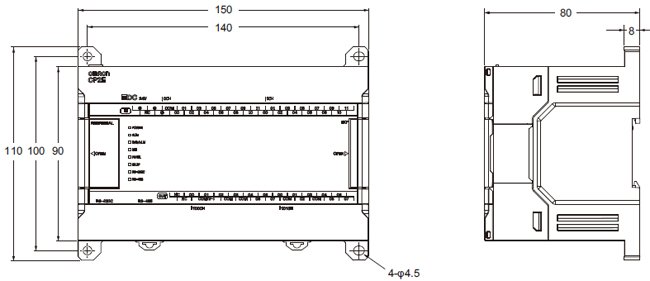

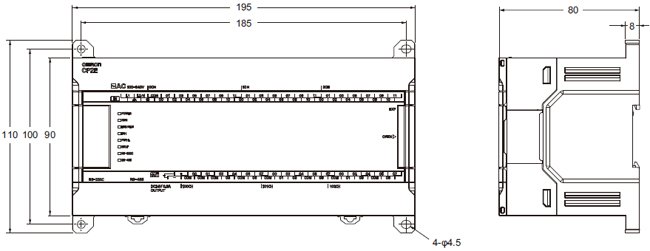

60點CPU模組

CP2E-N60D[]-[]

CP2E-E60D[]-[], CP2E-S60D[]-[]

CP1W擴充I/O／擴充模組

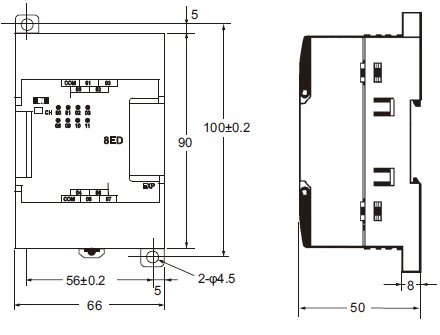

CP1W-8E[][]

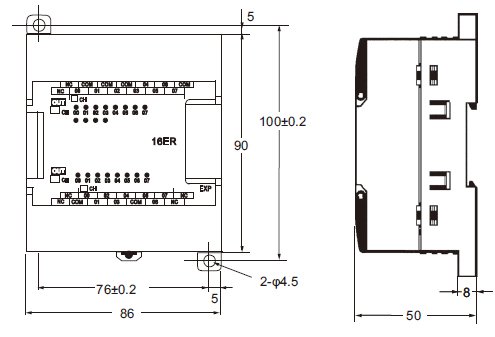

CP1W-20ED[]/CP1W-16E[][]/CP1W-AD04[]/CP1W-DA021/CP1W-DA04[]/CP1W-MAD[][]/CP1W-TS[][]1/[][]2/[][]3

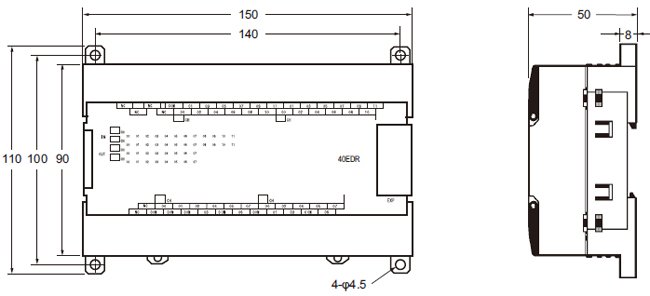

CP1W-40ED[]/CP1W-32E[][]/CP1W-TS004

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
CP2E系列型錄	SBCA-130-TW5 [2011KB]	2020年2月13日 20200213	CP2E系列型錄
CP2E系列規格說明書	SBCA-131-TW5 [12717KB]	2022年8月1日 20220801	CP2E系列規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
CP2E Data Sheet	P145-E1-03 [8548KB]	Oct 11, 2022 20221011	CP2E Data Sheet
CP2E Catalog	P144-E1-01 [1753KB]	Oct 01, 2019 20191001	CP2E Catalog
CP Series Catalog	P082-E1-07 [3444KB]	Sep 01, 2020 20200901	CP Series Catalog
FA Controller Catalog	P090-E1-11 [10256KB]	Dec 20, 2021 20211220	FA Controller Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

CP2E

集結能滿足小規模裝置需求的功能於一身

對應裝置運作狀況與生產狀況之可視化

簡單實現複雜的控制

型號構成

種類

適合規格

CPU 模組

CP2E-N型 網路機型

CP2E-S型 標準機型

CP2E-E型 基本機型

選購配件

電池

選購板

擴充I/O／擴充模組（E30/40/60、S30/40/60、N30/40/60 CPU模組用）

I/O連接線

DIN鋁軌安裝金具

支援軟體

軟體

一般規格

性能規格

CPU 模組

14點/20點CPU模組

CP2E-N14/20D[]-[]

CP2E-E14/20D[]-[]

30點CPU模組

CP2E-N30D[]-[]

CP2E-E30D[]-[], CP2E-S30D[]-[]

40點CPU模組

CP2E-N40D[]-[]

CP2E-E40D[]-[], CP2E-S40D[]-[]

60點CPU模組

CP2E-N60D[]-[]

CP2E-E60D[]-[], CP2E-S60D[]-[]

CP1W擴充I/O／擴充模組

CP1W-8E[][]

CP1W-20ED[]/CP1W-16E[][]/CP1W-AD04[]/CP1W-DA021/CP1W-DA04[]/CP1W-MAD[][]/CP1W-TS[][]1/[][]2/[][]3

CP1W-40ED[]/CP1W-32E[][]/CP1W-TS004

中文

English

Global Edition

其他產品

CP1H

CP1E

CP1L

CP2E-N型網路機型

CP2E-S型標準機型

CP2E-E型基本機型
